VZN85L-THSDEA (1988)

Toyota 4-Runner Truck (Jpp)

Production Aug 1988 - Aug 1992
Engine 3VZE
Transmission 4HC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(8808- )3VZE..VZN85,9#..JPP

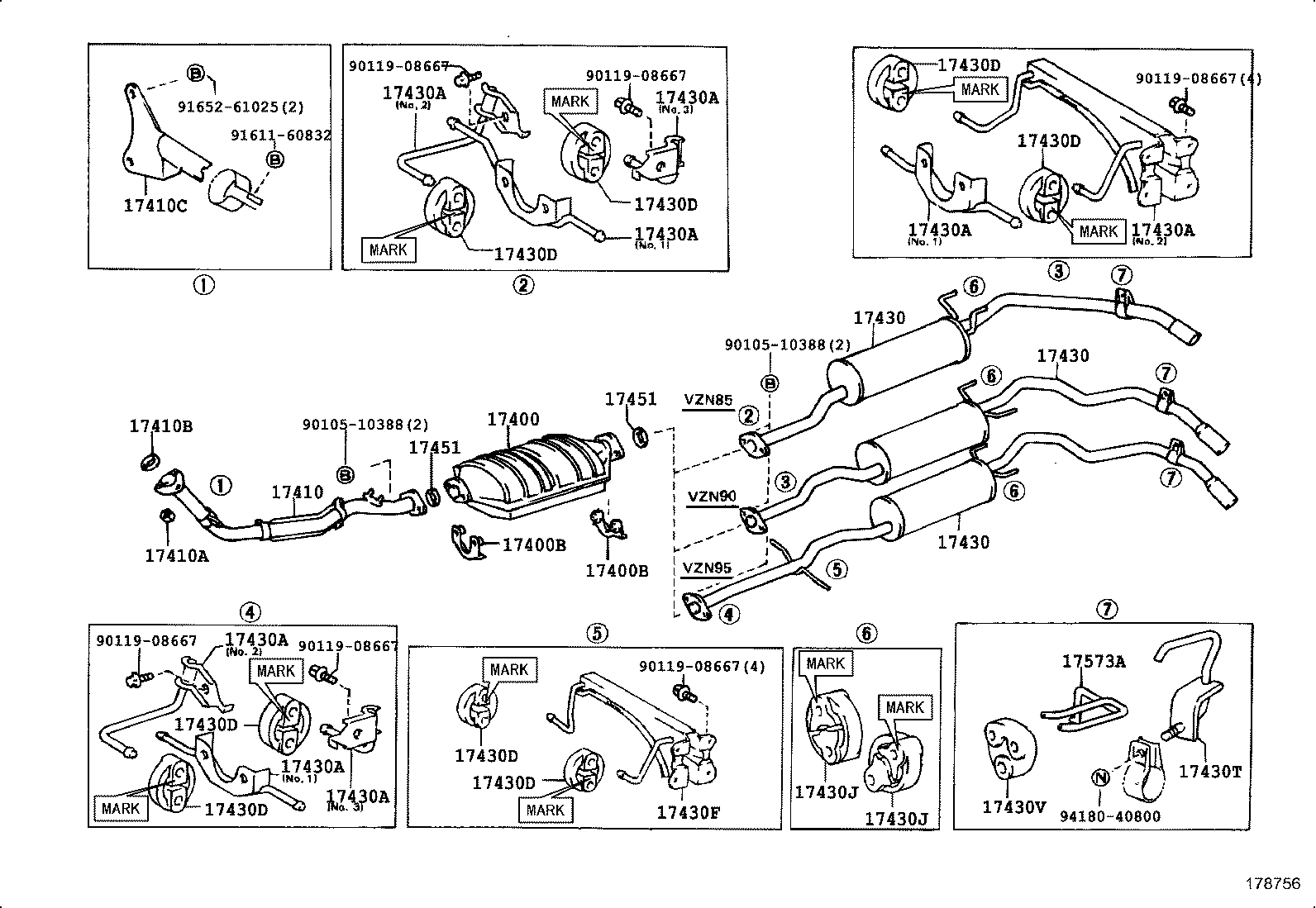

Click highlighted areas on diagram

diagram 17400 17400B 17400B 17410 17410A 17410B 17410C 17430 17430 17430 17430A 17430A 17430A 17430A 17430A 17430A 17430A 17430A 17430D 17430D 17430D 17430D 17430D 17430D 17430D 17430D 17430F 17430J 17430J 17430T 17430V 17451 17451 17573A 9010510388 9010510388 9011908667 9011908667 9011908667 9011908667 9011908667 9011908667 9161160832 9165261025 9418040800
Part # Description Qty Price
17400 - CONVERTER ASSY, W/CATALYST
18450-65020

3VZE..VZN120,85,9#

1
18450-65030

3VZE..VZN85,90..USA..CBU

CALIFORNIA SPEC

1
17400B - RETAINER, EXHAUST PIPE
18495-38020

22R#,3VZE..RN8#,90,VZN85,9#

RR

1
18495-38020

22R..RN80..W;22RE,3VZE..RN12#,8#,90,VZN120,85,9#

FR

1
17400B - RETAINER, EXHAUST PIPE
18495-38020

22R#,3VZE..RN8#,90,VZN85,9#

RR

1
18495-38020

22R..RN80..W;22RE,3VZE..RN12#,8#,90,VZN120,85,9#

FR

1
17410 - PIPE ASSY, EXHAUST, FRONT
17410-65030

3VZE..VZN85,90..CBU,IV3

1
17410A - NUT, EXHAUST PIPE SET STUD BOLT
90179-10070

22R#,3VZE..RN12#,8#,90,VZN120,85,9#

3
17410B - GASKET, EXHAUST PIPE
90917-06042

3VZE..VZN85,9#

1
17410C - BRACKET, EXHAUST PIPE FRONT (FOR FRONT)
17571-65020

3VZE..VZN85,9#

1
17430 - PIPE ASSY, EXHAUST, TAIL
17430-65040

3VZE..VZN85..DLX

1
17430-65041

3VZE..VZN85..DLX

1
17430-65042

3VZE..VZN85..CBU

1
17430 - PIPE ASSY, EXHAUST, TAIL
17430-65040

3VZE..VZN85..DLX

1
17430-65041

3VZE..VZN85..DLX

1
17430-65042

3VZE..VZN85..CBU

1
17430 - PIPE ASSY, EXHAUST, TAIL
17430-65040

3VZE..VZN85..DLX

1
17430-65041

3VZE..VZN85..DLX

1
17430-65042

3VZE..VZN85..CBU

1
17430A - BRACKET, EXHAUST TAIL PIPE(FOR FRONT)
17587-35010

22R#,3VZE..RN85,VZN85

NO.2

1
17503-35060

22R#,3VZE..RN8#,VZN85..CBU,IV3

NO.1

1
17588-35010

22R#,3VZE..RN8#,VZN85,95

NO.3

1
17430A - BRACKET, EXHAUST TAIL PIPE(FOR FRONT)
17587-35010

22R#,3VZE..RN85,VZN85

NO.2

1
17503-35060

22R#,3VZE..RN8#,VZN85..CBU,IV3

NO.1

1
17588-35010

22R#,3VZE..RN8#,VZN85,95

NO.3

1
17430A - BRACKET, EXHAUST TAIL PIPE(FOR FRONT)
17587-35010

22R#,3VZE..RN85,VZN85

NO.2

1
17503-35060

22R#,3VZE..RN8#,VZN85..CBU,IV3

NO.1

1
17588-35010

22R#,3VZE..RN8#,VZN85,95

NO.3

1
17430A - BRACKET, EXHAUST TAIL PIPE(FOR FRONT)
17587-35010

22R#,3VZE..RN85,VZN85

NO.2

1
17503-35060

22R#,3VZE..RN8#,VZN85..CBU,IV3

NO.1

1
17588-35010

22R#,3VZE..RN8#,VZN85,95

NO.3

1
17430A - BRACKET, EXHAUST TAIL PIPE(FOR FRONT)
17587-35010

22R#,3VZE..RN85,VZN85

NO.2

1
17503-35060

22R#,3VZE..RN8#,VZN85..CBU,IV3

NO.1

1
17588-35010

22R#,3VZE..RN8#,VZN85,95

NO.3

1
17430A - BRACKET, EXHAUST TAIL PIPE(FOR FRONT)
17587-35010

22R#,3VZE..RN85,VZN85

NO.2

1
17503-35060

22R#,3VZE..RN8#,VZN85..CBU,IV3

NO.1

1
17588-35010

22R#,3VZE..RN8#,VZN85,95

NO.3

1
17430A - BRACKET, EXHAUST TAIL PIPE(FOR FRONT)
17587-35010

22R#,3VZE..RN85,VZN85

NO.2

1
17503-35060

22R#,3VZE..RN8#,VZN85..CBU,IV3

NO.1

1
17588-35010

22R#,3VZE..RN8#,VZN85,95

NO.3

1
17430A - BRACKET, EXHAUST TAIL PIPE(FOR FRONT)
17587-35010

22R#,3VZE..RN85,VZN85

NO.2

1
17503-35060

22R#,3VZE..RN8#,VZN85..CBU,IV3

NO.1

1
17588-35010

22R#,3VZE..RN8#,VZN85,95

NO.3

1
17430D - BOLT OR RING, EXHAUST TAIL PIPE (FOR FRONT)
17563-35020

22R#,3VZE..RN12#,8#,90,VZN120,85,90

MARK=LIGHT BLUE

2
17430D - BOLT OR RING, EXHAUST TAIL PIPE (FOR FRONT)
17563-35020

22R#,3VZE..RN12#,8#,90,VZN120,85,90

MARK=LIGHT BLUE

2
17430D - BOLT OR RING, EXHAUST TAIL PIPE (FOR FRONT)
17563-35020

22R#,3VZE..RN12#,8#,90,VZN120,85,90

MARK=LIGHT BLUE

2
17430D - BOLT OR RING, EXHAUST TAIL PIPE (FOR FRONT)
17563-35020

22R#,3VZE..RN12#,8#,90,VZN120,85,90

MARK=LIGHT BLUE

2
17430D - BOLT OR RING, EXHAUST TAIL PIPE (FOR FRONT)
17563-35020

22R#,3VZE..RN12#,8#,90,VZN120,85,90

MARK=LIGHT BLUE

2
17430D - BOLT OR RING, EXHAUST TAIL PIPE (FOR FRONT)
17563-35020

22R#,3VZE..RN12#,8#,90,VZN120,85,90

MARK=LIGHT BLUE

2
17430D - BOLT OR RING, EXHAUST TAIL PIPE (FOR FRONT)
17563-35020

22R#,3VZE..RN12#,8#,90,VZN120,85,90

MARK=LIGHT BLUE

2
17430D - BOLT OR RING, EXHAUST TAIL PIPE (FOR FRONT)
17563-35020

22R#,3VZE..RN12#,8#,90,VZN120,85,90

MARK=LIGHT BLUE

2
17430J - BOLT OR RING, EXHAUST TAIL PIPE(FOR CENTER)
17565-35010

22R#,3VZE..RN12#,8#,90,VZN120,85,9#

2
17430J - BOLT OR RING, EXHAUST TAIL PIPE(FOR CENTER)
17565-35010

22R#,3VZE..RN12#,8#,90,VZN120,85,9#

2
17430T - CUSHION, EXHAUST TAIL PIPE (FOR REAR)
17585-35030

22R#,3VZE..RN8#,90,VZN85,9#

1
17430V - BOLT OR RING, EXHAUST TAIL PIPE (FOR REAR)
17566-35010

22R#,3VZE..RN8#,90,VZN85,9#

1
17451 - GASKET, EXHAUST PIPE
90917-06045

22R#,3VZE..RN8#,90,VZN85,9#

RR

1
90917-06042

22R..RN80..W;22RE,3VZE..RN8#,90,VZN85,9#

FR

1
90917-06047

22R#,3VZE..RN12#,8#,90,VZN120,85,9#

RR

1
90917-06042

22RE,3VZE..RN8#,90,VZN85,90..CBU

FR

1
17451 - GASKET, EXHAUST PIPE
90917-06045

22R#,3VZE..RN8#,90,VZN85,9#

RR

1
90917-06042

22R..RN80..W;22RE,3VZE..RN8#,90,VZN85,9#

FR

1
90917-06047

22R#,3VZE..RN12#,8#,90,VZN120,85,9#

RR

1
90917-06042

22RE,3VZE..RN8#,90,VZN85,90..CBU

FR

1
17573A - BRACKET, EXHAUST PIPE SUPPORT, NO.3
17575-35040

22R#,3VZE..RN8#,90,VZN85,9#

1
Common parts
90105-10388
90119-08667
91611-60832
91652-61025
94180-40800
