RN106L-TRMDEK (1988)

Toyota 4-Runner Truck (Jpp)

Production Aug 1988 - Aug 1990
Engine 22RE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8808-9501)W

Click highlighted areas on diagram

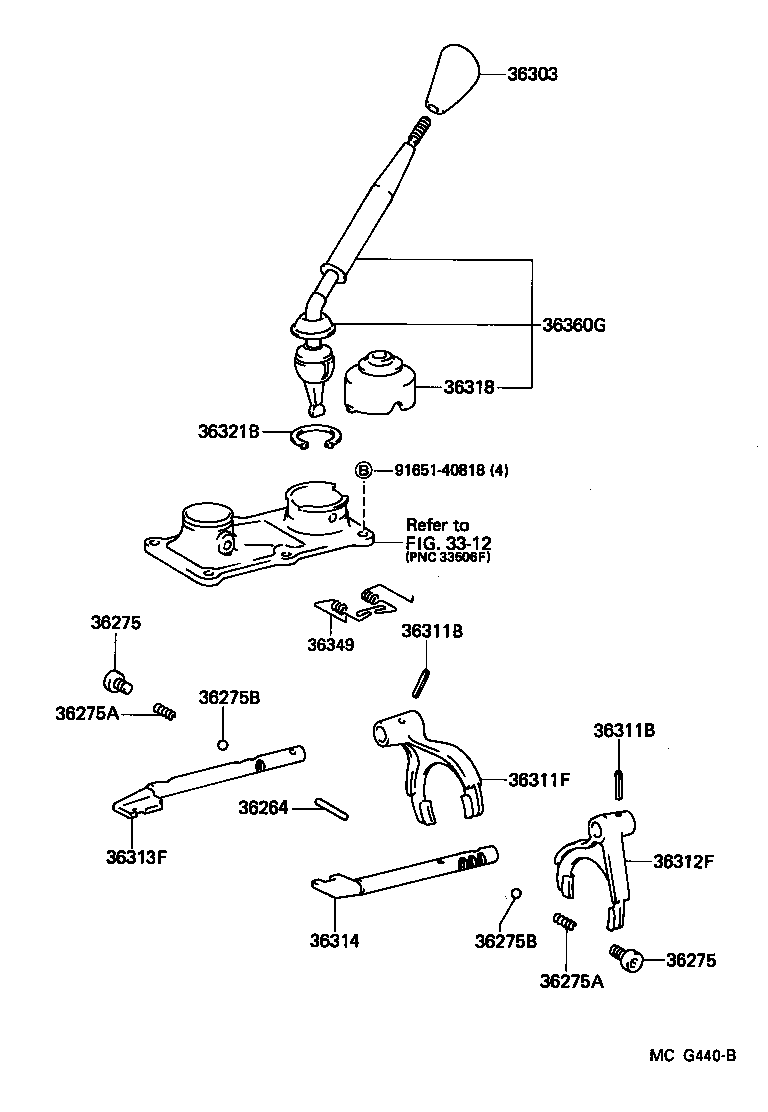

diagram 3312 36264 36275 36275 36275A 36275A 36275B 36275B 36303 36311B 36311B 36311F 36312F 36313F 36314 36318 36321B 36349 36360G 9165140818
Part # Description Qty Price
36264 - PIN OR ROLLER, SHIFT INTER-LOCK
90250-06005

RN10#,110,13#..W

L=30.8,OD=6

1
36275 - PLUG, SHIFT DETENT BALL SPRING
90341-10064

RN10#,110,13#..W

2
36275 - PLUG, SHIFT DETENT BALL SPRING
90341-10064

RN10#,110,13#..W

2
36275A - SPRING, COMPRESSION (FOR SHIFT DETENT BALL)
90501-13001

RN10#,110,13#..W

L=16.5

2
36275A - SPRING, COMPRESSION (FOR SHIFT DETENT BALL)
90501-13001

RN10#,110,13#..W

L=16.5

2
36275B - BALL, SHIFT DETENT
90360-08009

RN10#,110,13#..W

OD=7.94,STEEL

2
36275B - BALL, SHIFT DETENT
90360-08009

RN10#,110,13#..W

OD=7.94,STEEL

2
36303 - KNOB SUB-ASSY, SHIFT LEVER
36303-3508001

RN10#,110..W..DLX

BLACK,TRIM1#,3#,4#

1
36303-3507001

RN10#,110,VZN10#,110..(G,R)..DLX

BLACK,TRIM1#,3#,4#,8#

1
36311B - PIN, SLOTTED SPRING (FOR TRANSFER SHIFT FORK)
90254-05001

RN10#,110,13#,VZN10#,110,13#..R,W

L=22

2
36311B - PIN, SLOTTED SPRING (FOR TRANSFER SHIFT FORK)
90254-05001

RN10#,110,13#,VZN10#,110,13#..R,W

L=22

2
36311F - FORK, TRANSFER GEAR SHIFT, NO.1
36311-35010

RN10#,110,13#..W

1
36312F - FORK, TRANSFER GEAR SHIFT, NO.2
36312-35020

RN10#,110,13#..W

1
36313F - SHAFT, TRANSFER FRONT DRIVE SHIFT FORK
36313-35060

RN10#,110,13#..W

1
36314 - SHAFT, TRANSFER HIGH AND LOW SHIFT FORK
36314-35080

RN10#,110,13#..W

1
36318 - BOOT, TRANSFER FRONT DRIVE SHIFT
33555-20060

RN10#,110,13#..W

1
36321B - RING, HOLE SNAP (FOR TRANSFER FRONT DRIVE SHIFT LEVER)
90521-49003

RN10#,110,13#,VZN10#,110,13#..5F

1
36360G - LEVER ASSY, TRANSFER HIGH & LOW SHIFT
36360-35070

RN10#,110,13#,VZN10#,110,13#..G,R

1
36360-35090

RN10#,110,13#..W

1
Common parts
91651-40818
Linked diagrams
3312

(8808- )RN10#,110,13#

Click highlighted areas on diagram

diagram 36264 36275 36275 36275A 36275A 36275B 36275B 36303 36304 36311B 36311B 36311B 36311B 36311C 36311F 36311G 36312F 36313F 36314 36315A 36316 36317C 36317C 36318 36321B 36349 36360G 9011908276
Part # Description Qty Price
36264 - PIN OR ROLLER, SHIFT INTER-LOCK
90250-06005

RN10#,110,13#..W

L=30.8,OD=6

1
36275 - PLUG, SHIFT DETENT BALL SPRING
90341-10064

RN10#,110,13#..W

2
36275 - PLUG, SHIFT DETENT BALL SPRING
90341-10064

RN10#,110,13#..W

2
36275A - SPRING, COMPRESSION (FOR SHIFT DETENT BALL)
90501-13001

RN10#,110,13#..W

L=16.5

2
36275A - SPRING, COMPRESSION (FOR SHIFT DETENT BALL)
90501-13001

RN10#,110,13#..W

L=16.5

2
36275B - BALL, SHIFT DETENT
90360-08009

RN10#,110,13#..W

OD=7.94,STEEL

2
36275B - BALL, SHIFT DETENT
90360-08009

RN10#,110,13#..W

OD=7.94,STEEL

2
36303 - KNOB SUB-ASSY, SHIFT LEVER
36303-3508001

RN10#,110..W..DLX

BLACK,TRIM1#,3#,4#

1
36303-3507001

RN10#,110,VZN10#,110..(G,R)..DLX

BLACK,TRIM1#,3#,4#,8#

1
36311B - PIN, SLOTTED SPRING (FOR TRANSFER SHIFT FORK)
90254-05001

RN10#,110,13#,VZN10#,110,13#..R,W

L=22

2
36311B - PIN, SLOTTED SPRING (FOR TRANSFER SHIFT FORK)
90254-05001

RN10#,110,13#,VZN10#,110,13#..R,W

L=22

2
36311B - PIN, SLOTTED SPRING (FOR TRANSFER SHIFT FORK)
90254-05001

RN10#,110,13#,VZN10#,110,13#..R,W

L=22

2
36311B - PIN, SLOTTED SPRING (FOR TRANSFER SHIFT FORK)
90254-05001

RN10#,110,13#,VZN10#,110,13#..R,W

L=22

2
36311F - FORK, TRANSFER GEAR SHIFT, NO.1
36311-35010

RN10#,110,13#..W

1
36312F - FORK, TRANSFER GEAR SHIFT, NO.2
36312-35020

RN10#,110,13#..W

1
36313F - SHAFT, TRANSFER FRONT DRIVE SHIFT FORK
36313-35060

RN10#,110,13#..W

1
36314 - SHAFT, TRANSFER HIGH AND LOW SHIFT FORK
36314-35080

RN10#,110,13#..W

1
36318 - BOOT, TRANSFER FRONT DRIVE SHIFT
33555-20060

RN10#,110,13#..W

1
36321B - RING, HOLE SNAP (FOR TRANSFER FRONT DRIVE SHIFT LEVER)
90521-49003

RN10#,110,13#,VZN10#,110,13#..5F

1
36360G - LEVER ASSY, TRANSFER HIGH & LOW SHIFT
36360-35070

RN10#,110,13#,VZN10#,110,13#..G,R

1
36360-35090

RN10#,110,13#..W

1
Common parts
90119-08276
