VZN66L-MSCEA (1987)

Toyota 4-Runner Truck

Production Nov 1987 - Aug 1988
Engine 3VZE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8308-8903)SR5,SRT

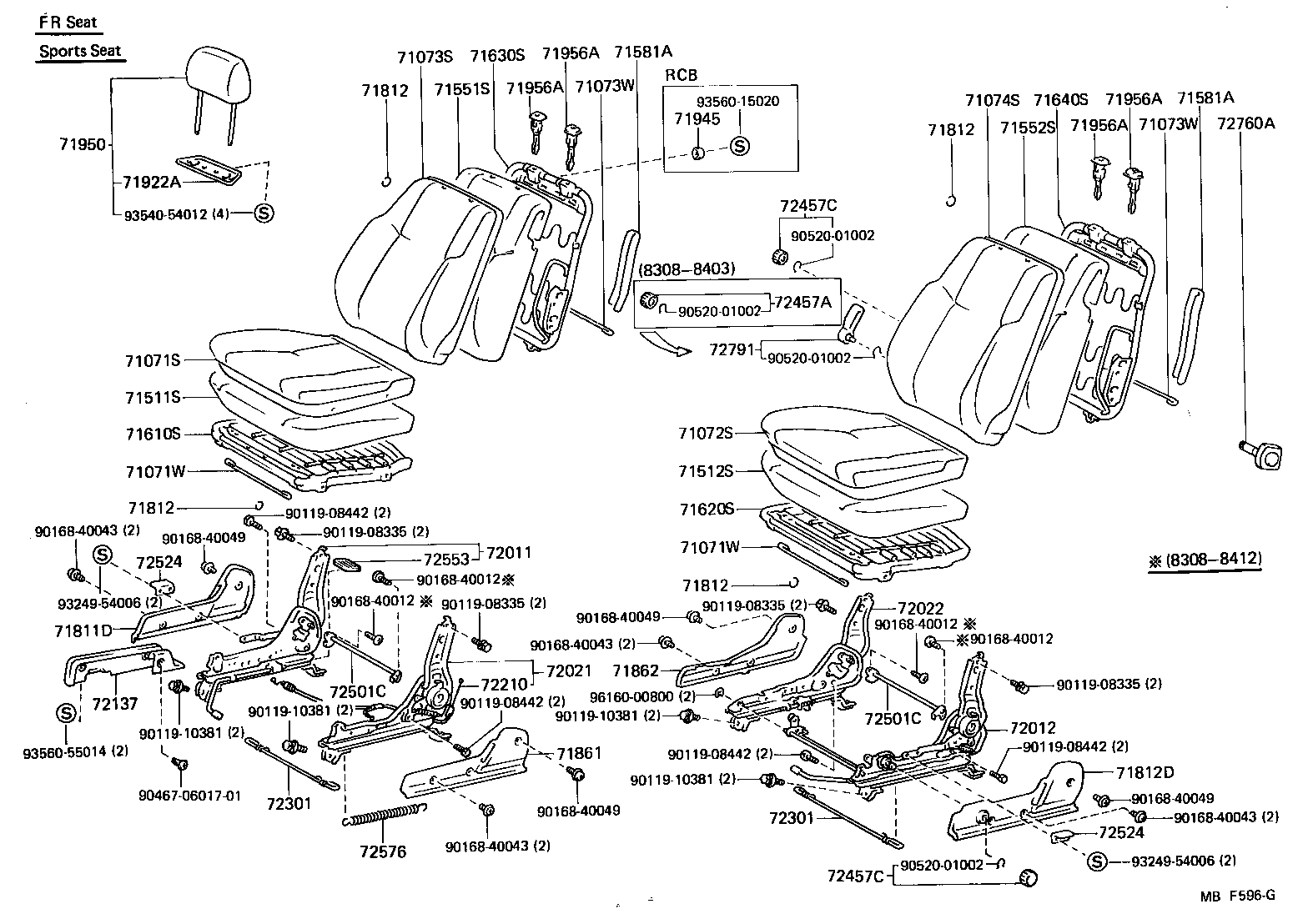

Click highlighted areas on diagram

diagram 71071S 71071W 71071W 71072S 71073S 71073W 71073W 71074S 71511S 71512S 71551S 71552S 71581A 71581A 71610S 71620S 71630S 71640S 71811D 71812 71812 71812 71812 71812D 71861 71862 71922A 71945 71950 71956A 71956A 71956A 71956A 72011 72012 72021 72022 72137 72210 72301 72301 72457A 72457C 72457C 72501C 72501C 72524 72524 72553 72576 72760A 72791 9011908335 9011908335 9011908335 9011908335 9011908442 9011908442 9011908442 9011908442 9011910381 9011910381 9011910381 9011910381 9016840012 9016840012 9016840012 9016840012 9016840043 9016840043 9016840043 9016840043 9016840049 9016840049 9016840049 9016840049 904670601701 9052001002 9052001002 9052001002 9052001002 9324954006 9324954006 9354054012 9356015020 9356055014 9616000800
Part # Description Qty Price
71071S - COVER, FRONT SEAT CUSHION, RH(FOR SEPARATE TYPE)
71071-8921704

RN5#,6#..SR5..HLF

*SIR,BLUE,BLUE,TRIM8#

1
71071-8921706

RN5#,6#..SR5..HLF

*SIR,BROWN,BROWN,TRIM4#

1
71071-8921703

RN5#,6#..SR5..HLF

*SIR,GRAY,GRAY,TRIM1#

1
71072-8912003

RN5#,6#..SR5..HLF

W/SPORTS SEAT,*SIR,GRAY,GRAY,TRIM1#

1
71072-8912004

RN5#,6#..SR5..HLF

W/SPORTS SEAT,*SIR,BLUE,BLUE,TRIM8#

1
71072-8912006

RN5#,6#..SR5..HLF

W/SPORTS SEAT,*SIR,BROWN,BROWN,TRIM4#

1
71071W - WIRE, FRONT SEAT CUSHION COVER
90580-20007

RN5#,6#..(SR5,SRT)..HLF

L=1200

2
90580-20157

RN5#,6#..(SR5,SRT)..HLF

L=300

2
71071W - WIRE, FRONT SEAT CUSHION COVER
90580-20007

RN5#,6#..(SR5,SRT)..HLF

L=1200

2
90580-20157

RN5#,6#..(SR5,SRT)..HLF

L=300

2
71072S - COVER, FRONT SEAT CUSHION, LH(FOR SEPARATE TYPE)
71071-8921703

RN5#,6#..SR5..HLF

*SIR,GRAY,GRAY,TRIM1#

1
71072-8912004

RN5#,6#..SR5..HLF

W/SPORTS SEAT,*SIR,BLUE,BLUE,TRIM8#

1
71071-8921706

RN5#,6#..SR5..HLF

*SIR,BROWN,BROWN,TRIM4#

1
71072-8912006

RN5#,6#..SR5..HLF

W/SPORTS SEAT,*SIR,BROWN,BROWN,TRIM4#

1
71072-8912003

RN5#,6#..SR5..HLF

W/SPORTS SEAT,*SIR,GRAY,GRAY,TRIM1#

1
71071-8921704

RN5#,6#..SR5..HLF

*SIR,BLUE,BLUE,TRIM8#

1
71073S - COVER, FRONT SEAT BACK, RH(FOR SEPARATE TYPE)
71073-8923604

RN5#,6#..SR5..HLF

*SIR,BLUE,BLUE,TRIM8#

1
71073-8923606

RN5#,6#..SR5..HLF

*SIR,BROWN,BROWN,TRIM4#

1
71073-8923603

RN5#,6#..SR5..HLF

*SIR,GRAY,GRAY,TRIM1#

1
71073W - WIRE, FRONT SEAT BACK COVER
90580-20099

RN5#,6#..(SR5,SRT)..HLF

L=400

4
71073W - WIRE, FRONT SEAT BACK COVER
90580-20099

RN5#,6#..(SR5,SRT)..HLF

L=400

4
71074S - COVER, FRONT SEAT BACK, LH(FOR SEPARATE TYPE)
71074-8910806

RN5#,6#..SR5..HLF

*SIR,BROWN,BROWN,TRIM4#

1
71074-8910804

RN5#,6#..SR5..HLF

*SIR,BLUE,BLUE,TRIM8#

1
71074-8910803

RN5#,6#..SR5..HLF

*SIR,GRAY,GRAY,TRIM1#

1
71511S - PAD, FRONT SEAT CUSHION, RH(FOR SEPARATE TYPE)
71512-89103

RN5#,6#..SR5,SRT

W/SPORTS SEAT

1
71511-89126

RN5#,6#..(SR5,SRT)..HLF

1
71512S - PAD, FRONT SEAT CUSHION, LH (FOR SEPARATE TYPE)
71512-89103

RN5#,6#..SR5,SRT

W/SPORTS SEAT

1
71511-89126

RN5#,6#..(SR5,SRT)..HLF

1
71551S - PAD, FRONT SEAT BACK, RH(FOR SEPARATE TYPE)
71551-89118

RN5#,6#..(SR5,SRT)..HLF

1
71552S - PAD, FRONT SEAT BACK, LH(FOR SEPARATE TYPE)
71551-89118

RN5#,6#..(SR5,SRT)..HLF

1
71581A - PAD, FRONT SEAT BACK CORNER, A
71581-89103

RN5#,6#,VZN6#..SR5,SRT

W/SPORTS SEAT

4
71581-89106

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT

1
71581A - PAD, FRONT SEAT BACK CORNER, A
71581-89103

RN5#,6#,VZN6#..SR5,SRT

W/SPORTS SEAT

4
71581-89106

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT

1
71610S - SPRING ASSY, FRONT SEAT CUSHION, RH(FOR SEPARATE TYPE)
71610-89125

RN5#,6#..(SR5,SRT)..HLF

1
71620S - SPRING ASSY, FRONT SEAT CUSHION, LH(FOR SEPARATE TYPE)
71610-89125

RN5#,6#..(SR5,SRT)..HLF

1
71620-89103

RN5#,6#..SR5,SRT

W/SPORTS SEAT

1
71630S - SPRING ASSY, FRONT SEAT BACK, RH(FOR SEPARATE TYPE)
71630-89116

RN5#,6#..SR5..HLF

1
71640S - SPRING ASSY, FRONT SEAT BACK, LH(FOR SEPARATE TYPE)
71640-89107

RN5#,6#..SR5..HLF

1
71811D - SHIELD, FRONT SEAT CUSHION, RH
71811-8910603

RN5#,6#..(SR5,SRT)..HLF

GRAY,GRAY,TRIM1#

1
71811-8910604

RN5#,6#..(SR5,SRT)..HLF

BLUE,BLUE,TRIM8#

1
71811-8910606

RN5#,6#..(SR5,SRT)..HLF

BROWN,BROWN,TRIM4#

1
71811-8910706

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,BROWN,BROWN,TRIM4#

1
71811-8910704

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,BLUE,BLUE,TRIM8#

1
71811-8910703

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,GRAY,GRAY,TRIM1#

1
71811-8910805

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT,BEIGE,BEIGE,TRIM4#

1
71811-8910813

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT,GRAY,GRAY,TRIM1#

1
71811-8910802

VZN6#..SR5..HLF..USA

W/SEMI SEPARATE SEAT,RED,RED,TRIM3#

1
71811-8910814

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT,BLUE,BLUE,TRIM8#

1
71812 - CLIP (FOR FRONT SEAT CUSHION COVER)
90468-18071

LN5#,6#,RN5#,6#,7#,VZN6#

1
71812 - CLIP (FOR FRONT SEAT CUSHION COVER)
90468-18071

LN5#,6#,RN5#,6#,7#,VZN6#

1
71812 - CLIP (FOR FRONT SEAT CUSHION COVER)
90468-18071

LN5#,6#,RN5#,6#,7#,VZN6#

1
71812 - CLIP (FOR FRONT SEAT CUSHION COVER)
90468-18071

LN5#,6#,RN5#,6#,7#,VZN6#

1
71812D - SHIELD, FRONT SEAT CUSHION, LH
71812-8910406

RN5#,6#..(SR5,SRT)..HLF

BROWN,BROWN,TRIM4#

1
71812-8910603

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,GRAY,GRAY,TRIM1#

1
71812-8910404

RN5#,6#..(SR5,SRT)..HLF

BLUE,BLUE,TRIM8#

1
71812-8910403

RN5#,6#..(SR5,SRT)..HLF

GRAY,GRAY,TRIM1#

1
71812-8910604

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,BLUE,BLUE,TRIM8#

1
71812-8910702

VZN6#..SR5..HLF..USA

W/SEMI SEPARATE SEAT,RED

1
71812-8910713

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT,GRAY

1
71812-8910705

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT,BEIGE

1
71812-8910714

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT,BLUE

1
71861 - SHIELD, FRONT SEAT CUSHION, INNER RH
71861-1601013

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,GRAY,GRAY,TRIM1#

1
71861-1601004

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,BLUE,BLUE,TRIM8#

1
71861-1601016

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,BROWN,BROWN,TRIM4#

1
71862 - SHIELD, FRONT SEAT CUSHION, INNER LH
71862-1601004

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,BLUE,BLUE,TRIM8#

1
71862-1601013

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,GRAY,GRAY,TRIM1#

1
71862-1601016

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,BROWN,BROWN,TRIM4#

1
71950 - HEADREST ASSY, FRONT SEAT
71910-8911506

RN5#,6#..(SR5,SRT)..HLF

BROWN,BROWN,TRIM4#

2
71910-8911503

RN5#,6#..(SR5,SRT)..HLF

GRAY,GRAY,TRIM1#

2
71910-8911504

RN5#,6#..(SR5,SRT)..HLF

BLUE,BLUE,TRIM8#

2
71956A - SUPPORT, FRONT SEAT HEADREST
71931-1001004

LN5#,6#,RN5#,6#,7#

W/O(LOCK),W/O LOCK,BLUE,BLUE,TRIM8#

2
71930-1006016

LN5#,6#,RN5#,6#,7#

W(LOCK),W/LOCK,BROWN,SABLE,TRIM4#

2
71930-1006004

LN5#,6#,RN5#,6#,7#

W(LOCK),W/LOCK,BLUE,BLUE,TRIM8#

2
71931-1001013

LN5#,6#,RN5#,6#,7#

W/O(LOCK),W/O LOCK,GRAY,LIGHT GRAY,TRIM1#

2
71931-1001016

LN5#,6#,RN5#,6#,7#

W/O(LOCK),W/O LOCK,BROWN,SABLE,TRIM4#

2
71930-1006013

LN5#,6#,RN5#,6#,7#

W(LOCK),W/LOCK,GRAY,LIGHT GRAY,TRIM1#

2
71956A - SUPPORT, FRONT SEAT HEADREST
71931-1001004

LN5#,6#,RN5#,6#,7#

W/O(LOCK),W/O LOCK,BLUE,BLUE,TRIM8#

2
71930-1006016

LN5#,6#,RN5#,6#,7#

W(LOCK),W/LOCK,BROWN,SABLE,TRIM4#

2
71930-1006004

LN5#,6#,RN5#,6#,7#

W(LOCK),W/LOCK,BLUE,BLUE,TRIM8#

2
71931-1001013

LN5#,6#,RN5#,6#,7#

W/O(LOCK),W/O LOCK,GRAY,LIGHT GRAY,TRIM1#

2
71931-1001016

LN5#,6#,RN5#,6#,7#

W/O(LOCK),W/O LOCK,BROWN,SABLE,TRIM4#

2
71930-1006013

LN5#,6#,RN5#,6#,7#

W(LOCK),W/LOCK,GRAY,LIGHT GRAY,TRIM1#

2
71956A - SUPPORT, FRONT SEAT HEADREST
71931-1001004

LN5#,6#,RN5#,6#,7#

W/O(LOCK),W/O LOCK,BLUE,BLUE,TRIM8#

2
71930-1006016

LN5#,6#,RN5#,6#,7#

W(LOCK),W/LOCK,BROWN,SABLE,TRIM4#

2
71930-1006004

LN5#,6#,RN5#,6#,7#

W(LOCK),W/LOCK,BLUE,BLUE,TRIM8#

2
71931-1001013

LN5#,6#,RN5#,6#,7#

W/O(LOCK),W/O LOCK,GRAY,LIGHT GRAY,TRIM1#

2
71931-1001016

LN5#,6#,RN5#,6#,7#

W/O(LOCK),W/O LOCK,BROWN,SABLE,TRIM4#

2
71930-1006013

LN5#,6#,RN5#,6#,7#

W(LOCK),W/LOCK,GRAY,LIGHT GRAY,TRIM1#

2
71956A - SUPPORT, FRONT SEAT HEADREST
71931-1001004

LN5#,6#,RN5#,6#,7#

W/O(LOCK),W/O LOCK,BLUE,BLUE,TRIM8#

2
71930-1006016

LN5#,6#,RN5#,6#,7#

W(LOCK),W/LOCK,BROWN,SABLE,TRIM4#

2
71930-1006004

LN5#,6#,RN5#,6#,7#

W(LOCK),W/LOCK,BLUE,BLUE,TRIM8#

2
71931-1001013

LN5#,6#,RN5#,6#,7#

W/O(LOCK),W/O LOCK,GRAY,LIGHT GRAY,TRIM1#

2
71931-1001016

LN5#,6#,RN5#,6#,7#

W/O(LOCK),W/O LOCK,BROWN,SABLE,TRIM4#

2
71930-1006013

LN5#,6#,RN5#,6#,7#

W(LOCK),W/LOCK,GRAY,LIGHT GRAY,TRIM1#

2
72301 - WIRE SUB-ASSY, SEAT TRACK EQUALIZING
72301-89105

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT

2
72301-89108

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT

1
72301 - WIRE SUB-ASSY, SEAT TRACK EQUALIZING
72301-89105

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT

2
72301-89108

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT

1
72457C - KNOB, SIDE SUPPORT ADJUSTER
72457-1403043

RN5#,6#..SR5,SRT

W/SPORTS SEAT,GRAY,GRAY,TRIM1#

2
72457-1403026

RN5#,6#..SR5,SRT

W/SPORTS SEAT,BROWN,BROWN,TRIM4#

2
72457-1403044

RN5#,6#..SR5,SRT

W/SPORTS SEAT,BLUE,BLUE,TRIM8#

2
72457C - KNOB, SIDE SUPPORT ADJUSTER
72457-1403043

RN5#,6#..SR5,SRT

W/SPORTS SEAT,GRAY,GRAY,TRIM1#

2
72457-1403026

RN5#,6#..SR5,SRT

W/SPORTS SEAT,BROWN,BROWN,TRIM4#

2
72457-1403044

RN5#,6#..SR5,SRT

W/SPORTS SEAT,BLUE,BLUE,TRIM8#

2
72501C - PIPE SUB-ASSY, RECLINING CONNECTING
72501-89101

RN5#,6#,VZN6#..(SR5,SRT)..HLF

W/SPORTS SEAT

2
72501C - PIPE SUB-ASSY, RECLINING CONNECTING
72501-89101

RN5#,6#,VZN6#..(SR5,SRT)..HLF

W/SPORTS SEAT

2
72524 - HANDLE, RECLINING ADJUSTER RELEASE
72526-1401046

RN5#,6#..(SR5,SRT)..HLF

LH,BROWN,BROWN,TRIM4#

1
72525-1401033

RN5#,6#..(SR5,SRT)..HLF

RH,GRAY,GRAY,TRIM1#

1
72525-1401034

RN5#,6#..(SR5,SRT)..HLF

RH,BLUE,BLUE,TRIM8#

1
72526-1401033

RN5#,6#..(SR5,SRT)..HLF

LH,GRAY,GRAY,TRIM1#

1
72526-1401034

RN5#,6#..(SR5,SRT)..HLF

LH,BLUE,BLUE,TRIM8#

1
72525-1401046

RN5#,6#..(SR5,SRT)..HLF

RH,BROWN,BROWN,TRIM4#

1
72526-2004036

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,LH,BROWN,BROWN,TRIM4#

1
72525-2005043

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,RH,GRAY,GRAY,TRIM1#

1
72525-2005036

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,RH,BROWN,BROWN,TRIM4#

1
72526-2004044

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,LH,BLUE,BLUE,TRIM8#

1
72525-2005044

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,RH,BLUE,BLUE,TRIM8#

1
72526-2004043

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,LH,GRAY,GRAY,TRIM1#

1
72525-2005030

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT,RH,BEIGE,BEIGE,TRIM4#

1
72525-2005020

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT,RH,GRAY,GRAY,TRIM1#

1
72526-2004054

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT,LH,BLUE,BLUE,TRIM8#

1
72525-2005054

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT,RH,BLUE,BLUE,TRIM8#

1
72526-2004030

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT,LH,BEIGE,BEIGE,TRIM4#

1
72526-2004032

VZN6#..SR5..HLF..USA

W/SEMI SEPARATE SEAT,LH,RED,RED,TRIM3#

1
72526-2004020

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT,LH,GRAY,GRAY,TRIM1#

1
72524 - HANDLE, RECLINING ADJUSTER RELEASE
72526-1401046

RN5#,6#..(SR5,SRT)..HLF

LH,BROWN,BROWN,TRIM4#

1
72525-1401033

RN5#,6#..(SR5,SRT)..HLF

RH,GRAY,GRAY,TRIM1#

1
72525-1401034

RN5#,6#..(SR5,SRT)..HLF

RH,BLUE,BLUE,TRIM8#

1
72526-1401033

RN5#,6#..(SR5,SRT)..HLF

LH,GRAY,GRAY,TRIM1#

1
72526-1401034

RN5#,6#..(SR5,SRT)..HLF

LH,BLUE,BLUE,TRIM8#

1
72525-1401046

RN5#,6#..(SR5,SRT)..HLF

RH,BROWN,BROWN,TRIM4#

1
72526-2004036

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,LH,BROWN,BROWN,TRIM4#

1
72525-2005043

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,RH,GRAY,GRAY,TRIM1#

1
72525-2005036

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,RH,BROWN,BROWN,TRIM4#

1
72526-2004044

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,LH,BLUE,BLUE,TRIM8#

1
72525-2005044

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,RH,BLUE,BLUE,TRIM8#

1
72526-2004043

RN5#,6#..(SR5,SRT)..HLF

W/SPORTS SEAT,LH,GRAY,GRAY,TRIM1#

1
72525-2005030

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT,RH,BEIGE,BEIGE,TRIM4#

1
72525-2005020

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT,RH,GRAY,GRAY,TRIM1#

1
72526-2004054

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT,LH,BLUE,BLUE,TRIM8#

1
72525-2005054

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT,RH,BLUE,BLUE,TRIM8#

1
72526-2004030

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT,LH,BEIGE,BEIGE,TRIM4#

1
72526-2004032

VZN6#..SR5..HLF..USA

W/SEMI SEPARATE SEAT,LH,RED,RED,TRIM3#

1
72526-2004020

VZN6#..HLF..USA

W/SEMI SEPARATE SEAT,LH,GRAY,GRAY,TRIM1#

1
Common parts
90119-08335
90119-08442
90119-10381
90168-40012
90168-40043
90168-40049
90467-0601701
90520-01002
93249-54006
93540-54012
93560-15020
93560-55014
96160-00800
