JZA80-ALPZZ (1993)

Toyota Supra

Production May 1993 - May 1996
Engine 2JZGTE
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

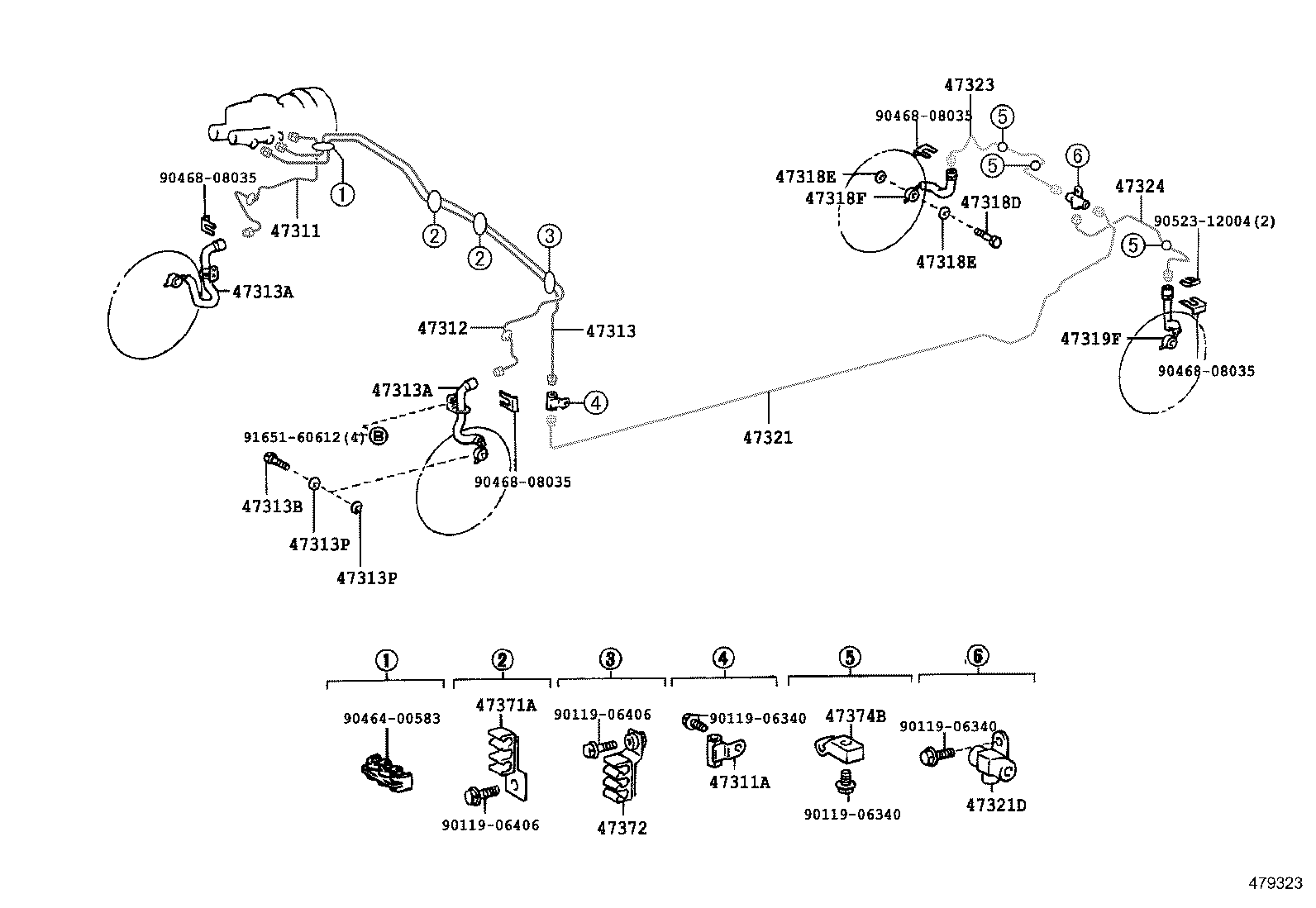

ILLUST NO. 1 OF 2(9305-9605)

Click highlighted areas on diagram

diagram 47311 47311A 47312 47313 47313A 47313A 47313B 47313P 47313P 47318D 47318E 47318E 47318F 47319F 47321 47321D 47323 47324 47371A 47372 47374B 9011906340 9011906340 9011906340 9011906406 9011906406 9046400583 9046808035 9046808035 9046808035 9046808035 9052312004 9165160612
Part # Description Qty Price
47311 - TUBE, FRONT BRAKE, NO.1
47311-14420

JZA80..GZ,RZ,RZS,SZR

1
47311A - WAY(FOR FRONT BRAKE TUBE)
90412-10220

JZA80..GZ,RZ,RZS,SZR

1
47312 - TUBE, FRONT BRAKE, NO.2
47321-14250

JZA80..GZ,RZ,RZS,SZR

1
47313 - TUBE, FRONT BRAKE, NO.3
47322-14370

JZA80..GZ,RZ,RZS,SZR

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
47330-14010

JZA80

右側

1
47340-14010

JZA80

左側

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
47330-14010

JZA80

右側

1
47340-14010

JZA80

左側

1
47313B - BOLT, UNION(FOR FRONT FLEXIBLE HOSE)
90401-10042

JZA80

2
47313P - GASKET(FOR FRONT FLEXIBLE HOSE)
47389-24010

JZA80

4
47313P - GASKET(FOR FRONT FLEXIBLE HOSE)
47389-24010

JZA80

4
47318D - BOLT, UNION(FOR REAR FLEXIBLE HOSE)
90401-10042

JZA80

2
47318E - GASKET(FOR REAR FLEXIBLE HOSE)
47389-24010

JZA80

4
47318E - GASKET(FOR REAR FLEXIBLE HOSE)
47389-24010

JZA80

4
47318F - HOSE, FLEXIBLE(FOR REAR RH)
90947-02745

JZA80

1
47319F - HOSE, FLEXIBLE(FOR REAR LH)
90947-02745

JZA80

1
47321 - TUBE, REAR BRAKE, NO.1
47326-14040

JZA80

1
47321D - WAY, NO.1(FOR REAR BRAKE TUBE)
90412-10213

JZA80..GZ,RZ,RZS,SZR

1
47323 - TUBE, REAR BRAKE, NO.3
47328-14030

JZA80

1
47371A - CLAMP, BRAKE TUBE, NO.1
47371-14050

JZA80..GZ,RZ,RZS,SZR

2
47372 - CLAMP, BRAKE TUBE, NO.2
47371-14220

JZA80..GZ,RZ,RZS,SZR

1
47374B - CLAMP, BRAKE TUBE, NO.4
47371-30180

JZA80..GZ,RZ,RZS,SZR

1
Common parts
90119-06340
90119-06406
90464-00583
90468-08035
90523-12004
91651-60612

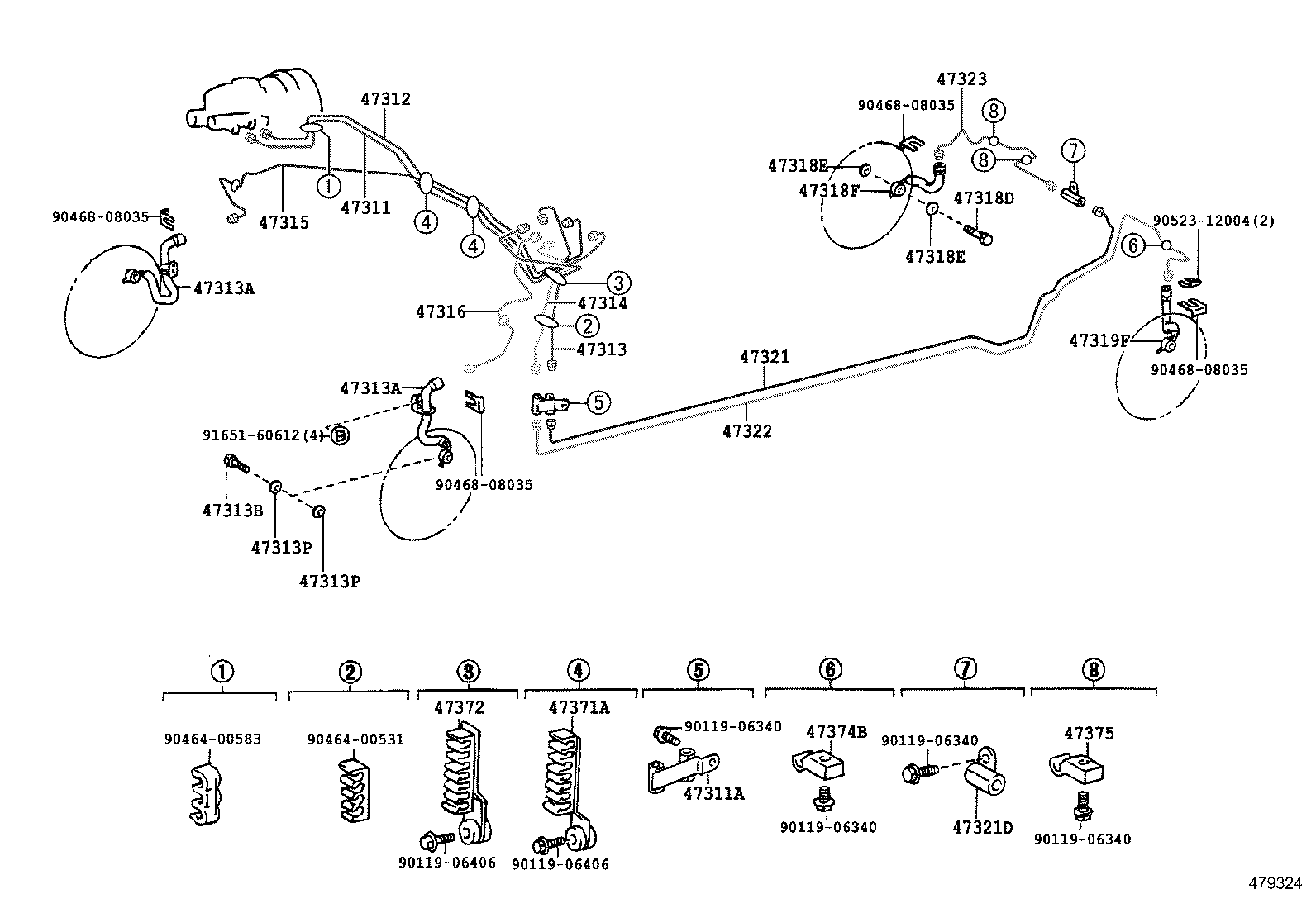

ILLUST NO. 1 OF 2(9305-9605)

Click highlighted areas on diagram

アリ(ABS)

diagram 47311 47311A 47312 47313 47313A 47313A 47313B 47313P 47313P 47314 47315 47316 47318D 47318E 47318E 47318F 47319F 47321 47321D 47322 47323 47371A 47372 47374B 47375 9011906340 9011906340 9011906340 9011906340 9011906406 9011906406 9046400531 9046400583 9046808035 9046808035 9046808035 9046808035 9052312004 9165160612
Part # Description Qty Price
47311 - TUBE, FRONT BRAKE, NO.1
47311-14420

JZA80..GZ,RZ,RZS,SZR

1
47311A - WAY(FOR FRONT BRAKE TUBE)
90412-10220

JZA80..GZ,RZ,RZS,SZR

1
47312 - TUBE, FRONT BRAKE, NO.2
47321-14250

JZA80..GZ,RZ,RZS,SZR

1
47313 - TUBE, FRONT BRAKE, NO.3
47322-14370

JZA80..GZ,RZ,RZS,SZR

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
47330-14010

JZA80

右側

1
47340-14010

JZA80

左側

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
47330-14010

JZA80

右側

1
47340-14010

JZA80

左側

1
47313B - BOLT, UNION(FOR FRONT FLEXIBLE HOSE)
90401-10042

JZA80

2
47313P - GASKET(FOR FRONT FLEXIBLE HOSE)
47389-24010

JZA80

4
47313P - GASKET(FOR FRONT FLEXIBLE HOSE)
47389-24010

JZA80

4
47314 - TUBE, FRONT BRAKE, NO.4
47323-14120

JZA80

1
47315 - TUBE, FRONT BRAKE, NO.5
47312-14260

JZA80

1
47316 - TUBE, FRONT BRAKE, NO.6
47313-14310

JZA80

1
47318D - BOLT, UNION(FOR REAR FLEXIBLE HOSE)
90401-10042

JZA80

2
47318E - GASKET(FOR REAR FLEXIBLE HOSE)
47389-24010

JZA80

4
47318E - GASKET(FOR REAR FLEXIBLE HOSE)
47389-24010

JZA80

4
47318F - HOSE, FLEXIBLE(FOR REAR RH)
90947-02745

JZA80

1
47319F - HOSE, FLEXIBLE(FOR REAR LH)
90947-02745

JZA80

1
47321 - TUBE, REAR BRAKE, NO.1
47326-14040

JZA80

1
47321D - WAY, NO.1(FOR REAR BRAKE TUBE)
90412-10213

JZA80..GZ,RZ,RZS,SZR

1
47322 - TUBE, REAR BRAKE, NO.2
47327-14030

JZA80

1
47323 - TUBE, REAR BRAKE, NO.3
47328-14030

JZA80

1
47371A - CLAMP, BRAKE TUBE, NO.1
47371-14050

JZA80..GZ,RZ,RZS,SZR

2
47372 - CLAMP, BRAKE TUBE, NO.2
47371-14220

JZA80..GZ,RZ,RZS,SZR

1
47374B - CLAMP, BRAKE TUBE, NO.4
47371-30180

JZA80..GZ,RZ,RZS,SZR

1
47375 - CLAMP, BRAKE TUBE, NO.5
47371-30180

JZA80

2
Common parts
90119-06340
90119-06406
90464-00531
90464-00583
90468-08035
90523-12004
91651-60612

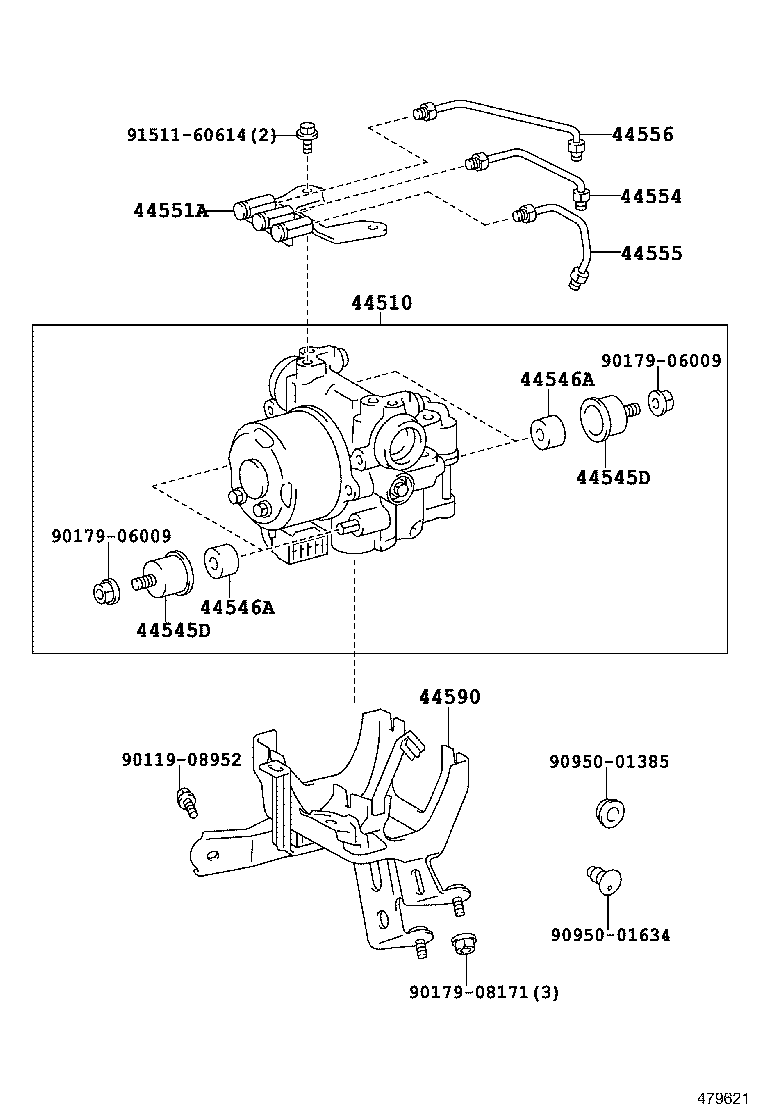

ILLUST NO. 2 OF 2(9305-9605)

Click highlighted areas on diagram

アリ(ABS)

diagram 44510 44545D 44545D 44546A 44546A 44551A 44554 44555 44556 44590 9011908952 9017906009 9017906009 9017908171 9095001385 9095001634 9151160614
Part # Description Qty Price
44510 - ACTUATOR ASSY, BRAKE
44510-14070

JZA80

1
44545D - HOLDER, BRAKE ACTUATOR BOLT
44545-33010

JZA80

4
44545D - HOLDER, BRAKE ACTUATOR BOLT
44545-33010

JZA80

4
44546A - CUSHION, BRAKE ACTUATOR BOLT
44546-33010

JZA80

4
44546A - CUSHION, BRAKE ACTUATOR BOLT
44546-33010

JZA80

4
44551A - WAY, NO.1(FOR BRAKE ACTUATOR)
44589-14010

JZA80

1
44554 - TUBE, BRAKE ACTUATOR, NO.4
44554-14010

JZA80

1
44555 - TUBE, BRAKE ACTUATOR, NO.5
44555-14010

JZA80

1
44556 - TUBE, BRAKE ACTUATOR, NO.6
44556-14010

JZA80

1
44590 - BRACKET ASSY, BRAKE ACTUATOR
44590-14010

JZA80

1
Common parts
90119-08952
90179-06009
90179-08171
90950-01385
90950-01634
91511-60614
