KP61-PHKDS (1978)

Toyota Starlet

Production Feb 1978 - Sep 1984
Engine 4KU
Transmission 4F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(7903- )3KHJ,4KU,4KJ

Click highlighted areas on diagram

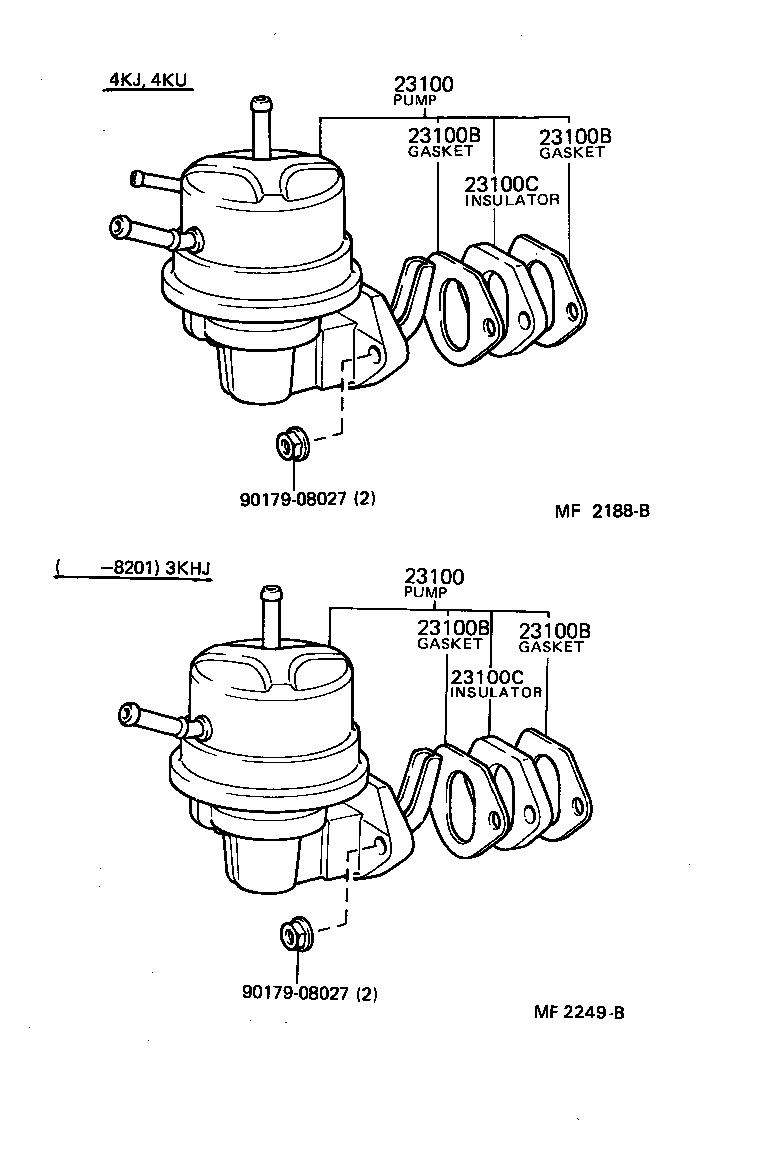

diagram 23100 23100 23100B 23100B 23100B 23100B 23100C 23100C 9017908027 9017908027
Part # Description Qty Price
23100 - PUMP ASSY, FUEL
23100-19086

4K#..KP61

1
23100-19205

4KJ,4KU..KP61

1
23100-19035

4KU..KP61

1
23100-19087

4KJ,4KU..KP61

1
23100-19085

4KU..KP61

1
23100 - PUMP ASSY, FUEL
23100-19086

4K#..KP61

1
23100-19205

4KJ,4KU..KP61

1
23100-19035

4KU..KP61

1
23100-19087

4KJ,4KU..KP61

1
23100-19085

4KU..KP61

1
23100B - GASKET, FUEL PUMP
90923-05006

3KHJ,4KU,4KJ..KP6#

2
23100B - GASKET, FUEL PUMP
90923-05006

3KHJ,4KU,4KJ..KP6#

2
23100B - GASKET, FUEL PUMP
90923-05006

3KHJ,4KU,4KJ..KP6#

2
23100B - GASKET, FUEL PUMP
90923-05006

3KHJ,4KU,4KJ..KP6#

2
23100C - INSULATOR, FUEL PUMP
90923-06003

3KHJ,4KU,4KJ..KP6#

1
23100C - INSULATOR, FUEL PUMP
90923-06003

3KHJ,4KU,4KJ..KP6#

1
Common parts
90179-08027

(7802-7903)4KU ; (7810-7903)3KHJ

Click highlighted areas on diagram

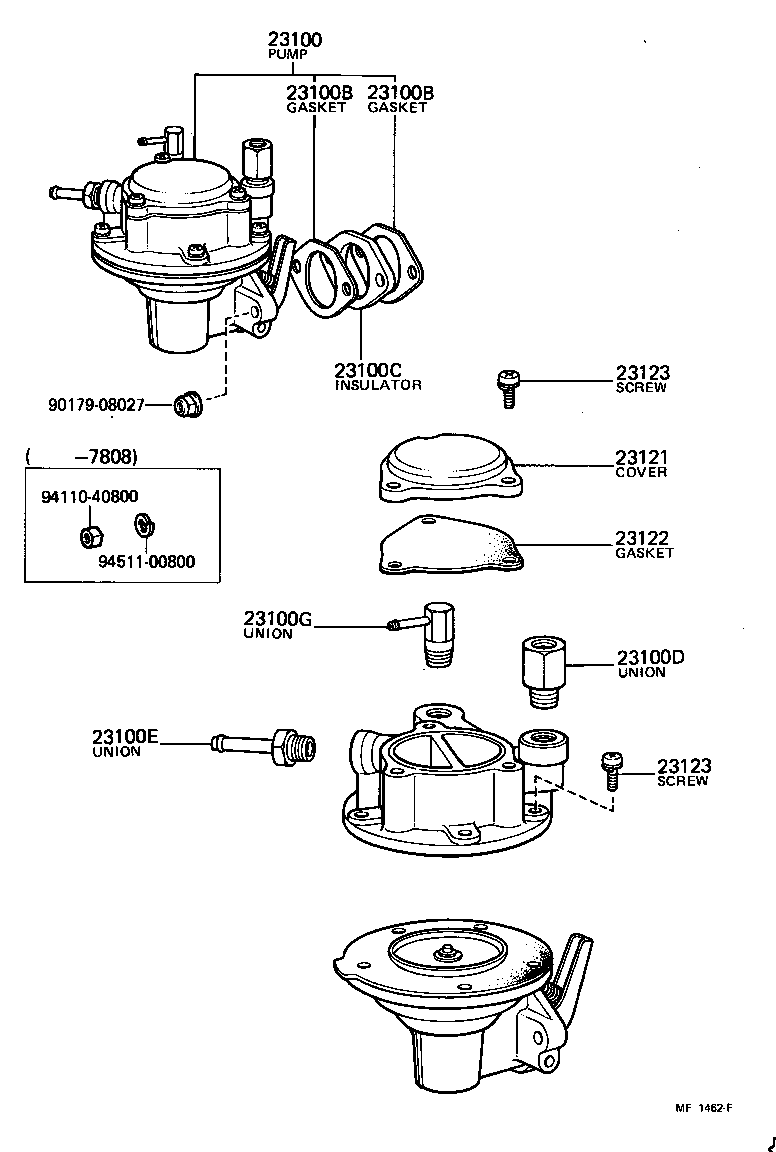

diagram 23100 23100B 23100B 23100C 23100D 23100E 23100G 23121 23122 23123 23123 9017908027 9411040800 9451100800
Part # Description Qty Price
23100 - PUMP ASSY, FUEL
23100-19205

4KJ,4KU..KP61

1
23100-19086

4K#..KP61

1
23100-19035

4KU..KP61

1
23100-19087

4KJ,4KU..KP61

1
23100-19085

4KU..KP61

1
23100B - GASKET, FUEL PUMP
90923-05006

3KHJ,4KU,4KJ..KP6#

2
23100B - GASKET, FUEL PUMP
90923-05006

3KHJ,4KU,4KJ..KP6#

2
23100C - INSULATOR, FUEL PUMP
90923-06003

3KHJ,4KU,4KJ..KP6#

1
23100D - UNION, NIPPLE(FOR FUEL OUTLET)
23116-24010

3KHJ,4KU..KP6#

1
23100E - UNION, NIPPLE(FOR FUEL INLET)
90404-51244

3KHJ,4KU..KP6#

1
23100G - UNION, NIPPLE(FOR FUEL RETURN HOSE)
23116-13010

4KU..KP61

1
23121 - COVER, FUEL PUMP
23121-24040

4KU..KP61

1
23122 - GASKET, FUEL PUMP COVER
23122-24040

4KU..KP61

1
23123 - SCREW, COVER SET, NO.1
93319-15014

4KU..KP61

8
23123 - SCREW, COVER SET, NO.1
93319-15014

4KU..KP61

8
Common parts
90179-08027
94110-40800
94511-00800
