CE108G-BWMDS (1991)

Toyota Sprinter

Production Sep 1991 - Apr 1998
Engine 2C
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

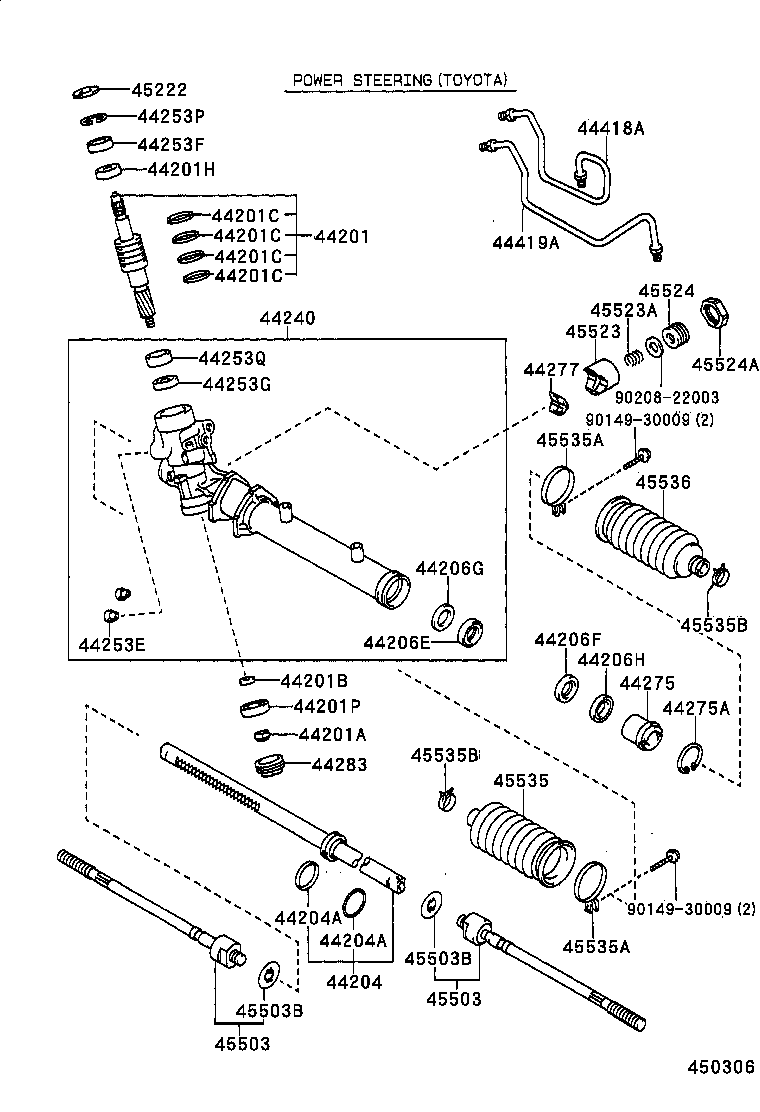

ILLUST NO. 2 OF 2(9106- )

Click highlighted areas on diagram

アリ(パワー ステアリング), TOYOTA

diagram 44201 44201A 44201B 44201C 44201C 44201C 44201C 44201H 44201P 44204 44204A 44204A 44206E 44206F 44206G 44206H 44240 44253E 44253F 44253G 44253P 44253Q 44275 44275A 44277 44283 44418A 44419A 45222 45503 45503 45503B 45503B 45523 45523A 45524 45524A 45535 45535A 45535A 45535B 45535B 45536 9014930009 9014930009 9020822003
Part # Description Qty Price
44201 - VALVE SUB-ASSY, POWER STEERING CONTROL
44201-12300

AE100,CE109,EE10#;CE100,106,108..5F

TOYOTA GEAR BOX

1
44201-12370

CE10#,EE10#

1
44201-12300

AE100,104,CE10#,EE10#

1
44201A - NUT, LOCK(FOR POWER STEERING CONTROL VALVE)
90179-12098

AE100,104,CE10#,EE10#

1
44201B - SPACER(FOR POWER STEERING CONTROL VALVE)
90560-12030

AE100,104,CE10#,EE10#

1
44201C - RING(FOR POWER STEERING CONTROL VALVE)
90562-33002

AE100,104,CE10#,EE10#

4
90562-33002

AE104,CE10#,EE10#

4
44201C - RING(FOR POWER STEERING CONTROL VALVE)
90562-33002

AE100,104,CE10#,EE10#

4
90562-33002

AE104,CE10#,EE10#

4
44201C - RING(FOR POWER STEERING CONTROL VALVE)
90562-33002

AE100,104,CE10#,EE10#

4
90562-33002

AE104,CE10#,EE10#

4
44201C - RING(FOR POWER STEERING CONTROL VALVE)
90562-33002

AE100,104,CE10#,EE10#

4
90562-33002

AE104,CE10#,EE10#

4
44201H - BEARING(FOR POWER STEERING CONTROL VALVE UPPER)
90369-19005

AE100,104,CE10#,EE10#

1
44201P - BEARING(FOR POWER STEERING CONTROL VALVE LOWER)
90363-12008

AE100,104,CE10#,EE10#

1
90363-12014

AE100,104,CE10#,EE10#

NSK

1
44204 - RACK SUB-ASSY, POWER STEERING
44204-12030

AE104,CE10#,EE10#

1
44204-12030

AE100,104,CE10#,EE10#

1
44204-12031

AE104,CE10#,EE10#

1
44204A - RING(FOR RACK STEERING PISTON)
90301-33003

CE106,108..5F;AE109,CE109,EE10#

TOYOTA GEAR BOX,内側

1
90562-37004

AE100,104,109,CE10#,EE10#

TOYOTA GEAR BOX,外側

1
90301-33003

AE100,104,109,CE10#,EE10#

TOYOTA GEAR BOX,内側

1
44204A - RING(FOR RACK STEERING PISTON)
90301-33003

CE106,108..5F;AE109,CE109,EE10#

TOYOTA GEAR BOX,内側

1
90562-37004

AE100,104,109,CE10#,EE10#

TOYOTA GEAR BOX,外側

1
90301-33003

AE100,104,109,CE10#,EE10#

TOYOTA GEAR BOX,内側

1
44206E - SEAL, OIL, NO.1(FOR POWER STEERING CYLINDER TUBE)
90310-24007

AE100,104,CE10#,EE10#

1
90310-24007

AE104,CE10#,EE10#

1
44206F - SEAL, OIL, NO.2(FOR POWER STEERING CYLINDER TUBE)
90310-24008

AE100,104,CE10#,EE10#

1
90310-24007

AE100,104,CE10#,EE10#

1
44206G - SPACER, NO.1(FOR POWER STEERING CYLINDER TUBE)
90560-24005

AE100,104,CE10#,EE10#

1
44206H - SPACER, NO.2(FOR POWER STEERING CYLINDER TUBE)
90560-24005

AE100,104,CE10#,EE10#

1
44240 - HOUSING ASSY, POWER STEERING RACK
44240-12162

CE100,106,108..5F;AE104,CE104,109,EE10#

1
44240-12162

CE100,106,108..5F;AE100,104,CE104,109,EE10#

1
44240-12162

CE100,106,108..5F;AE104,CE104,109,EE10#

1
44240-12161

CE100,106,108..5F;AE104,CE104,109,EE10#

1
44253E - SEAT, UNION(FOR POWER STEERING RACK HOUSING)
90410-06002

EE103..XL;CE100,106,108..5F;EE102,103..(3FC,4F)..(DX,DXJ);AE100,104,109,CE104,109,EE101,104,106,107,108

2
44253F - SEAL, OIL, NO.1(FOR POWER STEERING RACK HOUSING)
90311-19007

AE100,104,109,CE10#,EE10#

1
44253G - SEAL, OIL, NO.2(FOR POWER STEERING RACK HOUSING)
90310-23005

EE103..XL;EE102,103..(3FC,4F)..(DX,DXJ);AE100,104,109,CE100,104,106,108,109,EE101,104,106,107,108

1
44253P - RING, HOLE SNAP(FOR POWER STEERING RACK HOUSING)
90521-41003

AE100,104,109,CE10#,EE10#

1
44253Q - BUSH(FOR POWER STEERING RACK HOUSING)
90389-28001

EE103..XL;EE102,103..(3FC,4F)..(DX,DXJ);AE100,104,109,CE100,104,106,108,109,EE101,104,106,107,108

1
44275 - STOPPER, CYLINDER END
44275-12080

AE100,104,CE10#,EE10#

1
44275-12080

AE104,CE10#,EE10#

1
44275A - RING, HOLE SNAP(FOR CYLINDER END STOPPER)
90521-50002

AE100,104,109,CE10#,EE10#

1
90521-50003

AE109,CE10#,EE10#

BLUE PAINT

1
44277 - SEAT, RACK GUIDE
44277-12040

AE100,104,109,CE10#,EE10#

1
44283 - CAP, RACK HOUSING
44283-12010

AE100,104,CE10#,EE10#

1
44418A - TUBE, STEERING RIGHT TURN PRESSURE
44418-12130

AE100,104,CE10#,EE10#

1
44419A - TUBE, STEERING LEFT TURN PRESSURE
44419-12130

AE100,104,CE10#,EE10#

1
45222 - COVER, STEERING GEAR DUST
45222-12090

AE100,104,CE10#,EE10#

1
45222-12090

AE104,CE10#,EE10#

1
45503 - END SUB-ASSY, STEERING RACK
45503-29365

AE10#,CE10#,EE10#..CTD,DX,L,LX,SEG,SEL,XE,XL

アリ(パワ- ステアリング)

2
45503-19215

AE10#,CE10#,EE10#

アリ(パワ- ステアリング)

2
45503-19215

CE106,108..5F;AE109,CE109,EE10#

アリ(パワ- ステアリング)

2
45503-29365

AE10#,CE10#,EE10#

アリ(パワ- ステアリング)

2
45503 - END SUB-ASSY, STEERING RACK
45503-29365

AE10#,CE10#,EE10#..CTD,DX,L,LX,SEG,SEL,XE,XL

アリ(パワ- ステアリング)

2
45503-19215

AE10#,CE10#,EE10#

アリ(パワ- ステアリング)

2
45503-19215

CE106,108..5F;AE109,CE109,EE10#

アリ(パワ- ステアリング)

2
45503-29365

AE10#,CE10#,EE10#

アリ(パワ- ステアリング)

2
45503B - WASHER, CLAW(FOR STEERING RACK END)
90214-14009

AE10#,CE10#,EE10#

外径=35.2

2
45503B - WASHER, CLAW(FOR STEERING RACK END)
90214-14009

AE10#,CE10#,EE10#

外径=35.2

2
45523 - GUIDE, RACK(FOR STEERING GEAR)
45523-12080

AE100,104,CE10#,EE10#

アリ(パワ-ステアリング), TOYOTA GEAR BOX

1
45523-12060

AE104,CE10#,EE10#

アリ(パワ- ステアリング)

1
45523A - SPRING(FOR STEERING GEAR RACK GUIDE)
90501-30015

AE100,104,CE10#,EE10#

アリ(パワ-ステアリング), TOYOTA GEAR BOX

1
90501-29016

AE100,104,CE10#,EE10#

アリ(パワ- ステアリング),TOYOTA GEAR BOX

1
90501-30015

AE104,CE10#,EE10#

アリ(パワ-ステアリング), TOYOTA GEAR BOX

1
45524 - CAP, STEERING RACK GUIDE SPRING
45524-12010

CE106,109,EE107..DX,XL;AE100,104,CE100,104,108,EE101,108..L,LX,SEL,XE

TOYOTA GEAR BOX

1
45524-12041

AE100,104,CE10#,EE10#

1
45524-12041

AE104,CE10#,EE10#

1
45524A - NUT(FOR STEERING RACK GUIDE SPRING CAP)
90179-33003

AE100,104,CE10#,EE10#

1
90179-33003

CE10#,EE10#..(3FC,4F,5F)..(DX,DXJ,L,XL)

1
90179-33003

CE106,109,EE107..DX,XL;AE100,104,CE100,104,108,EE101,108..L,LX,SEL,XE

1
45535 - BOOT, STEERING RACK, NO.1
45535-12070

AE100,104,CE10#,EE101,102,103,104,107,108

TOYOTA GEAR BOX

1
45535A - CLAMP(FOR STEERING RACK BOOT)
90460-52001

CE106,109,EE103,107..DX,XL;AE100,104,CE100,104,108,EE101,104,108..L,LX,SEL,XE

アリ(パワ-ステアリング), TOYOTA GEAR BOX

2
45535A - CLAMP(FOR STEERING RACK BOOT)
90460-52001

CE106,109,EE103,107..DX,XL;AE100,104,CE100,104,108,EE101,104,108..L,LX,SEL,XE

アリ(パワ-ステアリング), TOYOTA GEAR BOX

2
45535B - CLIP(FOR STEERING RACK BOOT)
90467-19012

AE10#,CE10#,EE10#

KOYO GEAR BOX

2
90467-19012

AE100,104,CE10#,EE10#

2
90467-19012

AE104,CE100,104,EE101;AE100,CE106,108,109,EE102,103,104..CTD,DX,DXJ,L,XL

2
90467-19012

CE106,109,EE103..DX,XL;AE104,CE100,104,108,EE101,104..L,LX,SEL,XE

2
45535B - CLIP(FOR STEERING RACK BOOT)
90467-19012

AE10#,CE10#,EE10#

KOYO GEAR BOX

2
90467-19012

AE100,104,CE10#,EE10#

2
90467-19012

AE104,CE100,104,EE101;AE100,CE106,108,109,EE102,103,104..CTD,DX,DXJ,L,XL

2
90467-19012

CE106,109,EE103..DX,XL;AE104,CE100,104,108,EE101,104..L,LX,SEL,XE

2
45536 - BOOT, STEERING RACK, NO.2
45535-12070

AE100,104,CE10#,EE101,102,103,104,107,108

TOYOTA GEAR BOX

1
Common parts
90149-30009
90208-22003

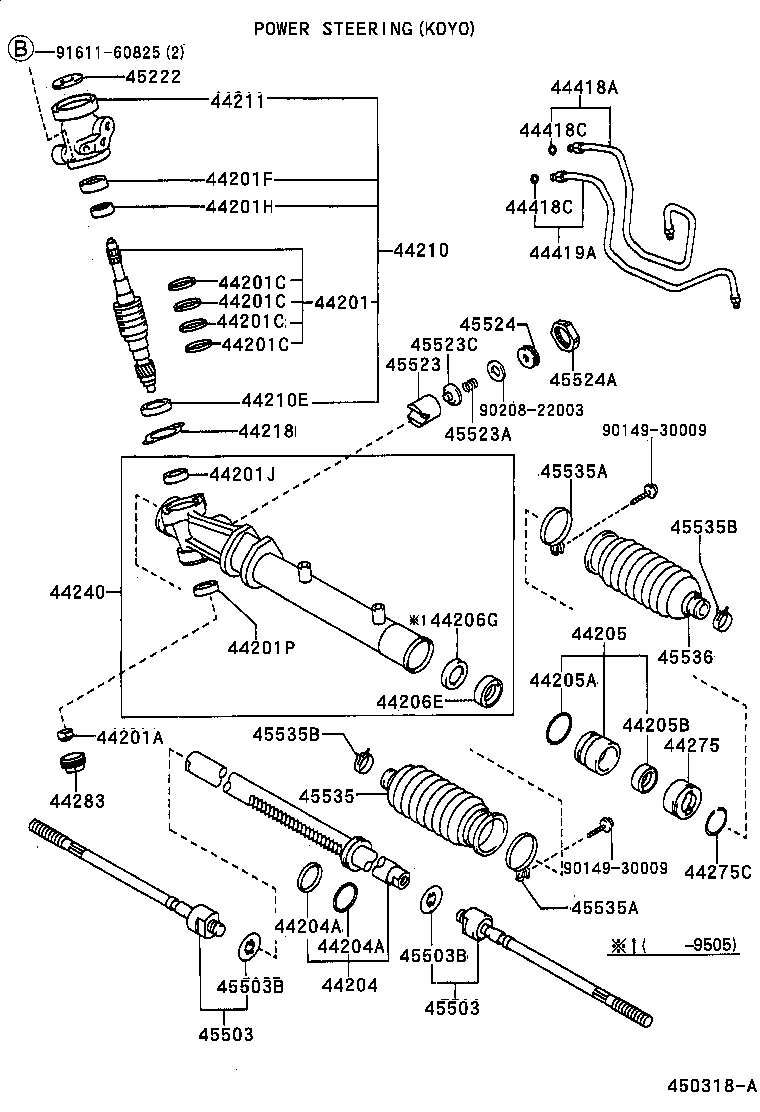

ILLUST NO. 2 OF 2(9106- )

Click highlighted areas on diagram

アリ(パワー ステアリング), KOYO

diagram 44201 44201A 44201C 44201C 44201C 44201C 44201F 44201H 44201J 44201P 44204 44204A 44204A 44205 44205A 44205B 44206E 44206G 44210 44210E 44211 44218 44240 44275 44275C 44283 44418A 44418C 44418C 44419A 45222 45503 45503 45503B 45503B 45523 45523A 45523C 45524 45524A 45535 45535A 45535A 45535B 45535B 45536 9014930009 9014930009 9020822003 9161160825
Part # Description Qty Price
44201 - VALVE SUB-ASSY, POWER STEERING CONTROL
44201-12300

AE100,CE109,EE10#;CE100,106,108..5F

TOYOTA GEAR BOX

1
44201-12370

CE10#,EE10#

1
44201-12300

AE100,104,CE10#,EE10#

1
44201A - NUT, LOCK(FOR POWER STEERING CONTROL VALVE)
90179-12098

AE100,104,CE10#,EE10#

1
44201C - RING(FOR POWER STEERING CONTROL VALVE)
90562-33002

AE100,104,CE10#,EE10#

4
90562-33002

AE104,CE10#,EE10#

4
44201C - RING(FOR POWER STEERING CONTROL VALVE)
90562-33002

AE100,104,CE10#,EE10#

4
90562-33002

AE104,CE10#,EE10#

4
44201C - RING(FOR POWER STEERING CONTROL VALVE)
90562-33002

AE100,104,CE10#,EE10#

4
90562-33002

AE104,CE10#,EE10#

4
44201C - RING(FOR POWER STEERING CONTROL VALVE)
90562-33002

AE100,104,CE10#,EE10#

4
90562-33002

AE104,CE10#,EE10#

4
44201H - BEARING(FOR POWER STEERING CONTROL VALVE UPPER)
90369-19005

AE100,104,CE10#,EE10#

1
44201P - BEARING(FOR POWER STEERING CONTROL VALVE LOWER)
90363-12008

AE100,104,CE10#,EE10#

1
90363-12014

AE100,104,CE10#,EE10#

NSK

1
44204 - RACK SUB-ASSY, POWER STEERING
44204-12030

AE104,CE10#,EE10#

1
44204-12030

AE100,104,CE10#,EE10#

1
44204-12031

AE104,CE10#,EE10#

1
44204A - RING(FOR RACK STEERING PISTON)
90301-33003

CE106,108..5F;AE109,CE109,EE10#

TOYOTA GEAR BOX,内側

1
90562-37004

AE100,104,109,CE10#,EE10#

TOYOTA GEAR BOX,外側

1
90301-33003

AE100,104,109,CE10#,EE10#

TOYOTA GEAR BOX,内側

1
44204A - RING(FOR RACK STEERING PISTON)
90301-33003

CE106,108..5F;AE109,CE109,EE10#

TOYOTA GEAR BOX,内側

1
90562-37004

AE100,104,109,CE10#,EE10#

TOYOTA GEAR BOX,外側

1
90301-33003

AE100,104,109,CE10#,EE10#

TOYOTA GEAR BOX,内側

1
44206E - SEAL, OIL, NO.1(FOR POWER STEERING CYLINDER TUBE)
90310-24007

AE100,104,CE10#,EE10#

1
90310-24007

AE104,CE10#,EE10#

1
44206G - SPACER, NO.1(FOR POWER STEERING CYLINDER TUBE)
90560-24005

AE100,104,CE10#,EE10#

1
44240 - HOUSING ASSY, POWER STEERING RACK
44240-12162

CE100,106,108..5F;AE104,CE104,109,EE10#

1
44240-12162

CE100,106,108..5F;AE100,104,CE104,109,EE10#

1
44240-12162

CE100,106,108..5F;AE104,CE104,109,EE10#

1
44240-12161

CE100,106,108..5F;AE104,CE104,109,EE10#

1
44275 - STOPPER, CYLINDER END
44275-12080

AE100,104,CE10#,EE10#

1
44275-12080

AE104,CE10#,EE10#

1
44283 - CAP, RACK HOUSING
44283-12010

AE100,104,CE10#,EE10#

1
44418A - TUBE, STEERING RIGHT TURN PRESSURE
44418-12130

AE100,104,CE10#,EE10#

1
44419A - TUBE, STEERING LEFT TURN PRESSURE
44419-12130

AE100,104,CE10#,EE10#

1
45222 - COVER, STEERING GEAR DUST
45222-12090

AE100,104,CE10#,EE10#

1
45222-12090

AE104,CE10#,EE10#

1
45503 - END SUB-ASSY, STEERING RACK
45503-29365

AE10#,CE10#,EE10#..CTD,DX,L,LX,SEG,SEL,XE,XL

アリ(パワ- ステアリング)

2
45503-19215

AE10#,CE10#,EE10#

アリ(パワ- ステアリング)

2
45503-19215

CE106,108..5F;AE109,CE109,EE10#

アリ(パワ- ステアリング)

2
45503-29365

AE10#,CE10#,EE10#

アリ(パワ- ステアリング)

2
45503 - END SUB-ASSY, STEERING RACK
45503-29365

AE10#,CE10#,EE10#..CTD,DX,L,LX,SEG,SEL,XE,XL

アリ(パワ- ステアリング)

2
45503-19215

AE10#,CE10#,EE10#

アリ(パワ- ステアリング)

2
45503-19215

CE106,108..5F;AE109,CE109,EE10#

アリ(パワ- ステアリング)

2
45503-29365

AE10#,CE10#,EE10#

アリ(パワ- ステアリング)

2
45503B - WASHER, CLAW(FOR STEERING RACK END)
90214-14009

AE10#,CE10#,EE10#

外径=35.2

2
45503B - WASHER, CLAW(FOR STEERING RACK END)
90214-14009

AE10#,CE10#,EE10#

外径=35.2

2
45523 - GUIDE, RACK(FOR STEERING GEAR)
45523-12080

AE100,104,CE10#,EE10#

アリ(パワ-ステアリング), TOYOTA GEAR BOX

1
45523-12060

AE104,CE10#,EE10#

アリ(パワ- ステアリング)

1
45523A - SPRING(FOR STEERING GEAR RACK GUIDE)
90501-30015

AE100,104,CE10#,EE10#

アリ(パワ-ステアリング), TOYOTA GEAR BOX

1
90501-29016

AE100,104,CE10#,EE10#

アリ(パワ- ステアリング),TOYOTA GEAR BOX

1
90501-30015

AE104,CE10#,EE10#

アリ(パワ-ステアリング), TOYOTA GEAR BOX

1
45524 - CAP, STEERING RACK GUIDE SPRING
45524-12010

CE106,109,EE107..DX,XL;AE100,104,CE100,104,108,EE101,108..L,LX,SEL,XE

TOYOTA GEAR BOX

1
45524-12041

AE100,104,CE10#,EE10#

1
45524-12041

AE104,CE10#,EE10#

1
45524A - NUT(FOR STEERING RACK GUIDE SPRING CAP)
90179-33003

AE100,104,CE10#,EE10#

1
90179-33003

CE10#,EE10#..(3FC,4F,5F)..(DX,DXJ,L,XL)

1
90179-33003

CE106,109,EE107..DX,XL;AE100,104,CE100,104,108,EE101,108..L,LX,SEL,XE

1
45535 - BOOT, STEERING RACK, NO.1
45535-12070

AE100,104,CE10#,EE101,102,103,104,107,108

TOYOTA GEAR BOX

1
45535A - CLAMP(FOR STEERING RACK BOOT)
90460-52001

CE106,109,EE103,107..DX,XL;AE100,104,CE100,104,108,EE101,104,108..L,LX,SEL,XE

アリ(パワ-ステアリング), TOYOTA GEAR BOX

2
45535A - CLAMP(FOR STEERING RACK BOOT)
90460-52001

CE106,109,EE103,107..DX,XL;AE100,104,CE100,104,108,EE101,104,108..L,LX,SEL,XE

アリ(パワ-ステアリング), TOYOTA GEAR BOX

2
45535B - CLIP(FOR STEERING RACK BOOT)
90467-19012

AE10#,CE10#,EE10#

KOYO GEAR BOX

2
90467-19012

AE100,104,CE10#,EE10#

2
90467-19012

AE104,CE100,104,EE101;AE100,CE106,108,109,EE102,103,104..CTD,DX,DXJ,L,XL

2
90467-19012

CE106,109,EE103..DX,XL;AE104,CE100,104,108,EE101,104..L,LX,SEL,XE

2
45535B - CLIP(FOR STEERING RACK BOOT)
90467-19012

AE10#,CE10#,EE10#

KOYO GEAR BOX

2
90467-19012

AE100,104,CE10#,EE10#

2
90467-19012

AE104,CE100,104,EE101;AE100,CE106,108,109,EE102,103,104..CTD,DX,DXJ,L,XL

2
90467-19012

CE106,109,EE103..DX,XL;AE104,CE100,104,108,EE101,104..L,LX,SEL,XE

2
45536 - BOOT, STEERING RACK, NO.2
45535-12070

AE100,104,CE10#,EE101,102,103,104,107,108

TOYOTA GEAR BOX

1
Common parts
90149-30009
90208-22003
91611-60825

ILLUST NO. 1 OF 2(9106- )

Click highlighted areas on diagram

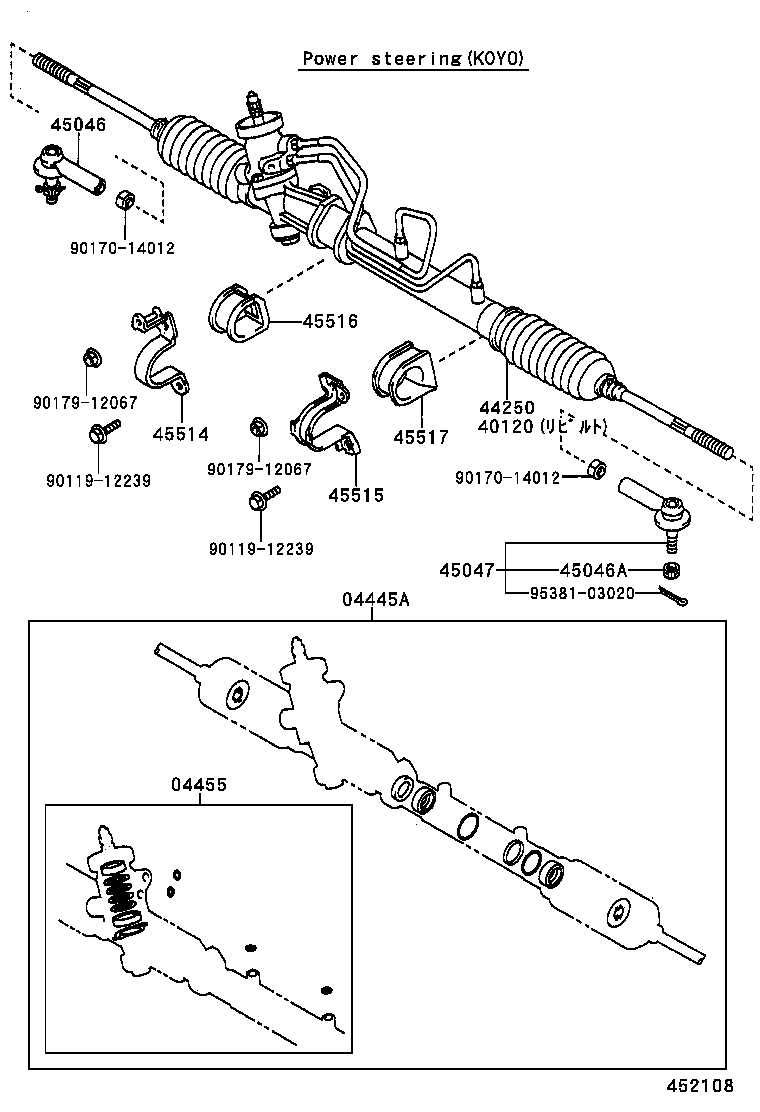

アリ(パワー ステアリング), KOYO

diagram 04445A 04455 40120 44250 45046 45046A 45047 45514 45515 45516 45517 9011912239 9011912239 9017014012 9017014012 9017912067 9017912067 9538103020
Part # Description Qty Price
04445A - GASKET KIT, POWER STEERING GEAR(FOR RACK & PINION)
04445-12110

AE104,CE10#,EE10#

1
04445-12110

AE100,104,CE10#,EE10#

1
04455 - GASKET KIT, POWER STEERING CONTROL VALVE OVERHOLE
04455-12090

AE100,104,CE10#,EE10#

1
44250 - GEAR ASSY, POWER STEERING(FOR RACK & PINION)
44250-12620

CE100,106,108,109,EE10#..3FC,4F,5F

1
44250-12420

CE100,106,108..5F;AE104,CE104,109,EE10#

1
44250-12420

CE100,106,108..5F;AE100,104,CE104,109,EE10#

1
44250-12420

CE100,106,108..5F;AE104,CE104,109,EE10#

1
45046 - END SUB-ASSY, TIE ROD, RH
45046-19175

AE10#,CE10#,EE10#

1
45046A - NUT, CASTLE(FOR TIE ROD END)
90171-12028

AE10#,CE10#,EE10#

2
45047 - END SUB-ASSY, TIE ROD, LH
45046-19175

AE10#,CE10#,EE10#

1
45514 - BRACKET, STEERING RACK HOUSING, NO.1
45514-12090

CE106,109,EE103,107..DX,XL;AE10#,CE100,104,108,EE101,104,108..GT,L,LX,SEG,SEL,XE

1
45514-12110

EE102;CE10#..DX,L,XL

1
45515 - BRACKET, STEERING RACK HOUSING, NO.2
45515-12170

AE10#,CE10#,EE10#

1
45516 - GROMMET, STEERING RACK HOUSING, NO.1
45516-12060

AE10#,CE10#,EE10#

1
45517 - GROMMET, STEERING RACK HOUSING, NO.2
45517-12111

AE10#,CE10#,EE10#

1
Common parts
90119-12239
90170-14012
90179-12067
95381-03020

ILLUST NO. 1 OF 2(9106- )

Click highlighted areas on diagram

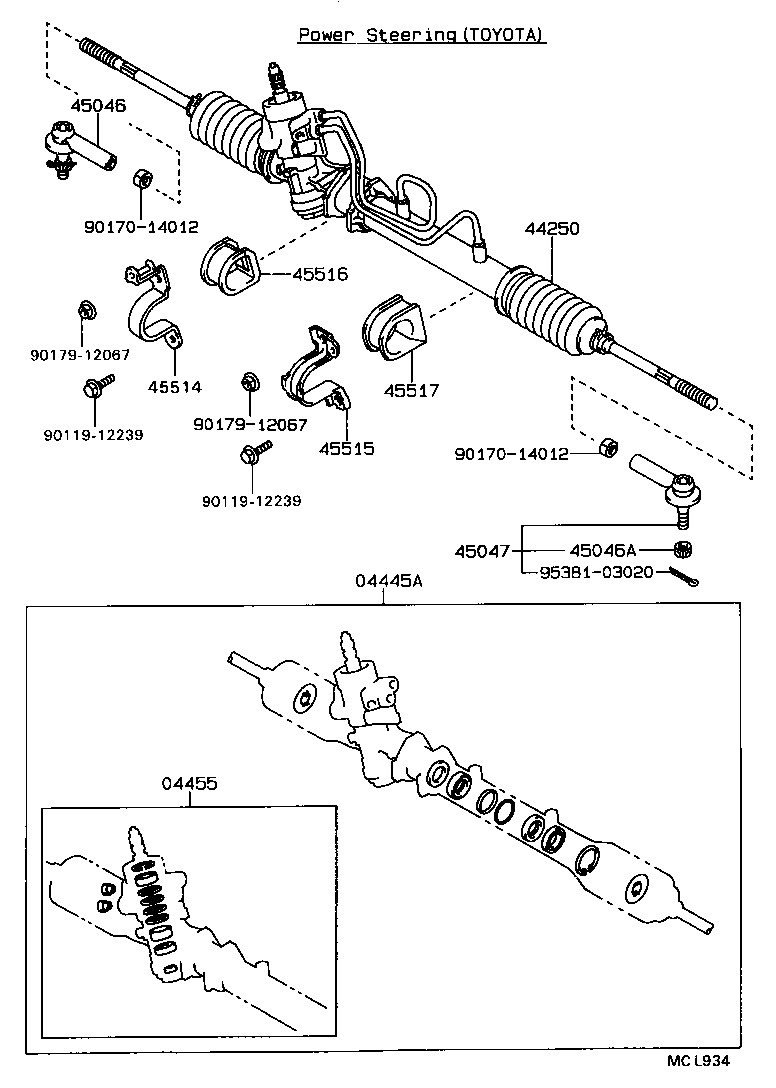

アリ(パワー ステアリング), TOYOTA

diagram 04445A 04455 44250 45046 45046A 45047 45514 45515 45516 45517 9011912239 9011912239 9017014012 9017014012 9017912067 9017912067 9538103020
Part # Description Qty Price
04445A - GASKET KIT, POWER STEERING GEAR(FOR RACK & PINION)
04445-12110

AE104,CE10#,EE10#

1
04445-12110

AE100,104,CE10#,EE10#

1
04455 - GASKET KIT, POWER STEERING CONTROL VALVE OVERHOLE
04455-12090

AE100,104,CE10#,EE10#

1
44250 - GEAR ASSY, POWER STEERING(FOR RACK & PINION)
44250-12620

CE100,106,108,109,EE10#..3FC,4F,5F

1
44250-12420

CE100,106,108..5F;AE104,CE104,109,EE10#

1
44250-12420

CE100,106,108..5F;AE100,104,CE104,109,EE10#

1
44250-12420

CE100,106,108..5F;AE104,CE104,109,EE10#

1
45046 - END SUB-ASSY, TIE ROD, RH
45046-19175

AE10#,CE10#,EE10#

1
45046A - NUT, CASTLE(FOR TIE ROD END)
90171-12028

AE10#,CE10#,EE10#

2
45047 - END SUB-ASSY, TIE ROD, LH
45046-19175

AE10#,CE10#,EE10#

1
45514 - BRACKET, STEERING RACK HOUSING, NO.1
45514-12090

CE106,109,EE103,107..DX,XL;AE10#,CE100,104,108,EE101,104,108..GT,L,LX,SEG,SEL,XE

1
45514-12110

EE102;CE10#..DX,L,XL

1
45515 - BRACKET, STEERING RACK HOUSING, NO.2
45515-12170

AE10#,CE10#,EE10#

1
45516 - GROMMET, STEERING RACK HOUSING, NO.1
45516-12060

AE10#,CE10#,EE10#

1
45517 - GROMMET, STEERING RACK HOUSING, NO.2
45517-12111

AE10#,CE10#,EE10#

1
Common parts
90119-12239
90170-14012
90179-12067
95381-03020
