AE80-FEKBS (1983)

Toyota Sprinter

Production May 1983 - May 1985
Engine 2ALU
Transmission 4F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8305- )

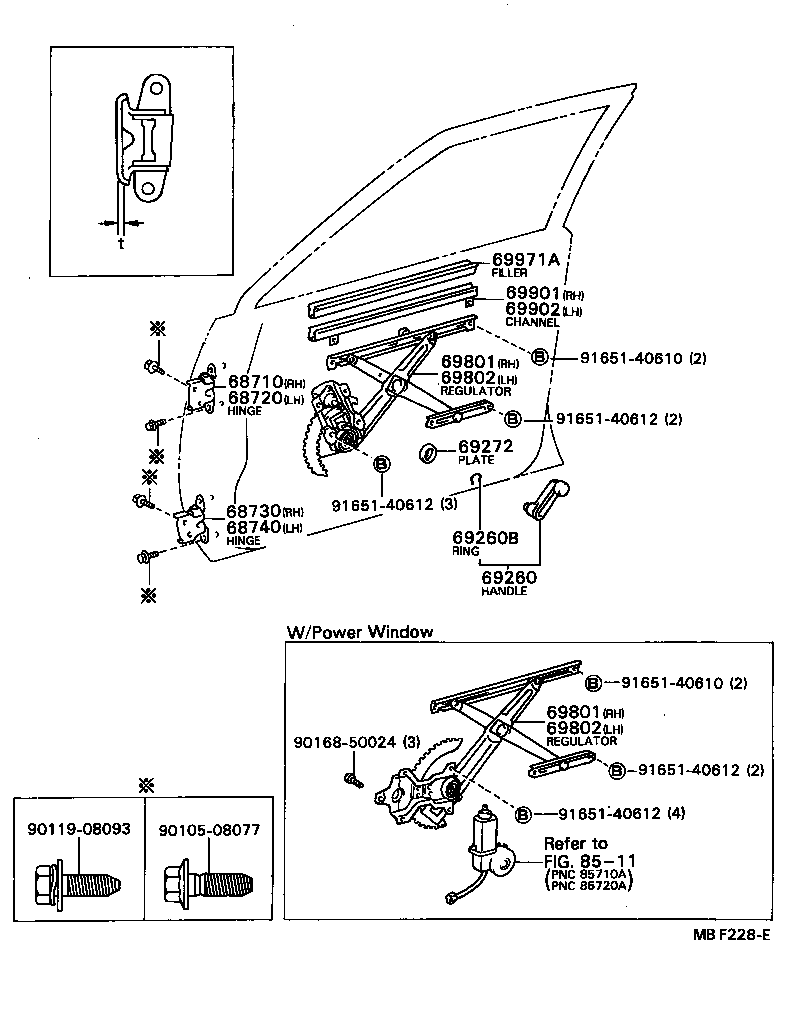

Click highlighted areas on diagram

diagram 68710 68720 68730 68740 69260 69260B 69272 69801 69801 69802 69802 69901 69902 69971A 8511 9010508077 9011908093 9016850024 9165140610 9165140610 9165140612 9165140612 9165140612 9165140612
Part # Description Qty Price
68710 - HINGE ASSY, FRONT DOOR, UPPER RH
68710-12080

AE8#,CE80,EE80

T=5.0

1
68710-12090

AE8#,CE80,EE80

T=4.0

1
68720 - HINGE ASSY, FRONT DOOR, UPPER LH
68720-12080

AE8#,CE80,EE80

T=5.0

1
68720-12090

AE8#,CE80,EE80

T=4.0

1
68730 - HINGE ASSY, FRONT DOOR, LOWER RH
68730-32010

AE8#,CE80,EE80

T=5.0

1
68730-24010

AE8#,CE80,EE80

T=4.0

1
68740 - HINGE ASSY, FRONT DOOR, LOWER LH
68740-24010

AE8#,CE80,EE80

T=4.0

1
68740-32010

AE8#,CE80,EE80

T=5.0

1
69260 - HANDLE ASSY, FRONT DOOR WINDOW REGULATOR
69260-1206003

AE8#,CE80

GRAY,GRAY,TRIM1#

2
69260-1206005

AE8#,CE80

BEIGE,BEIGE,TRIM3#

2
69260-1206004

AE8#,CE80

BLUE,BLUE,TRIM8#

2
69260-1402034

AE8#,CE80

BLUE,BLUE,TRIM8#

2
69260-1402036

AE8#,CE80..DX,SPD,SR,SX,XL,ZX

BROWN,BROWN,TRIM4#

2
69260-1402025

AE8#,CE80

BEIGE,BEIGE,TRIM3#

2
69260-1402004

AE8#,CE80..DX,SPD,SR,SX,XL,ZX

BLUE,BLUE,TRIM8#

2
69260-1402023

AE8#,CE80

GRAY,GRAY,TRIM1#

2
69260-1402033

AE8#,CE80..DX,SPD,SR,SX,XL,ZX

GRAY,GRAY,TRIM1#

2
69260-1402012

AE8#,CE80..DX,SPD,SR,SX,XL,ZX

MAROON,RED/MAROON,TRIM3#

2
69260B - RING, SHAFT SNAP(FOR FRONT DOOR WINDOW REGULATOR HANDLE
90520-01002

AE8#,CE80,EE80

2
69272 - PLATE, FRONT DOOR REGULATOR INSIDE HANDLE
69268-16010

AE8#,CE80,EE80

2
69801 - REGULATOR SUB-ASSY, FRONT DOOR WINDOW, RH
69810-12180

AE8#,CE80,EE80

W/O POWER WINDOW

1
69801 - REGULATOR SUB-ASSY, FRONT DOOR WINDOW, RH
69810-12180

AE8#,CE80,EE80

W/O POWER WINDOW

1
69802 - REGULATOR SUB-ASSY, FRONT DOOR WINDOW, LH
69820-12170

AE8#,CE80,EE80

W/O POWER WINDOW

1
69802 - REGULATOR SUB-ASSY, FRONT DOOR WINDOW, LH
69820-12170

AE8#,CE80,EE80

W/O POWER WINDOW

1
69901 - CHANNEL SUB-ASSY, FRONT DOOR GLASS, RH
69901-12150

AE8#,CE80,EE80

1
69902 - CHANNEL SUB-ASSY, FRONT DOOR GLASS, LH
69902-12090

AE8#,CE80,EE80

1
69971A - FILLER, FRONT DOOR GLASS CHANNEL
69971-12040

AE8#,CE80,EE80

2
Common parts
90105-08077
90119-08093
90168-50024
91651-40610
91651-40612
Linked diagrams
8511
