UZZ31-ACPZK (1991)

Toyota Soarer

Production May 1991 - Sep 1997
Engine 1UZFE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

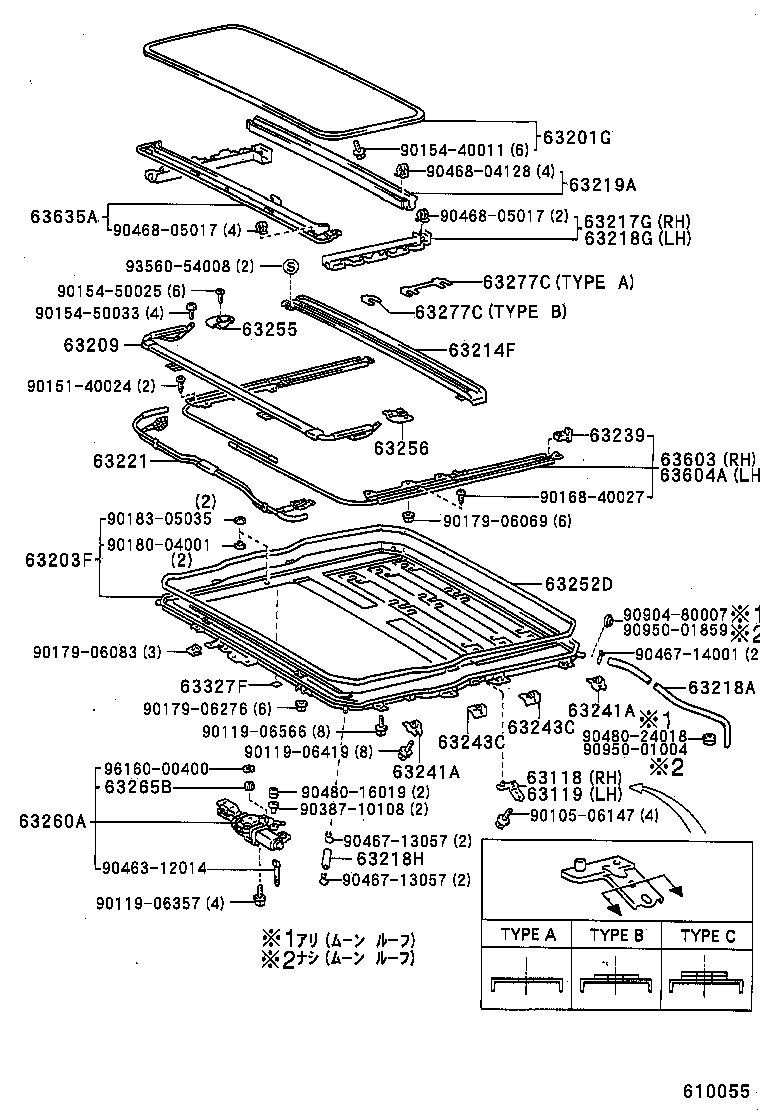

ILLUST NO. 2 OF 2(9105- )

Click highlighted areas on diagram

diagram 63118 63119 63201G 63203F 63209 63214F 63217G 63218A 63218G 63218H 63219A 63221 63239 63241A 63241A 63243C 63243C 63252D 63255 63256 63260A 63265B 63277C 63277C 63327F 63603 63604A 63635A 9010506147 9011906357 9011906419 9011906566 9015140024 9015440011 9015450025 9015450033 9016840027 9017906069 9017906083 9017906276 9018004001 9018305035 9038710108 9046312014 9046713057 9046713057 9046714001 9046804128 9046805017 9046805017 9048016019 9048024018 9090480007 9095001004 9095001859 9356054008 9616000400
Part # Description Qty Price
63118 - SUPPORT, ROOF PANEL, RH
63118-24020

JZZ3#,UZZ3#

TYPE B:イラストサンシヨウ

1
63118-24010

JZZ3#,UZZ3#

TYPE A:イラストサンシヨウ

1
63118-24030

JZZ3#,UZZ3#

TYPE C:イラストサンシヨウ

1
63119 - SUPPORT, ROOF PANEL, LH
63119-24020

JZZ3#,UZZ3#

TYPE B:イラストサンシヨウ

1
63119-24030

JZZ3#,UZZ3#

TYPE C:イラストサンシヨウ

1
63119-24010

JZZ3#,UZZ3#

TYPE A:イラストサンシヨウ

1
63201G - GLASS SUB-ASSY, SLIDING ROOF
63201-24060

JZZ3#,UZZ3#

*LAM,厚さ=4.7,グレー

1
63201-24090

JZZ3#,UZZ31

*TT,厚さ=4.0,グレー

1
63203F - HOUSING SUB-ASSY, SLIDING ROOF
63203-24040

JZZ3#,UZZ3#

1
63209 - PANEL SUB-ASSY, ROOF WIND DEFLECTOR
63209-24020

JZZ3#,UZZ3#

1
63214F - CHANNEL, ROOF DRIP, REAR
63214-24020

JZZ3#,UZZ3#

1
63217G - GARNISH, SLIDING ROOF SIDE, RH
63217-2402007

JZZ3#,UZZ3#

SPRUCE,TRIM6#

1
63217-2402008

JZZ3#,UZZ3#

IVORY,TRIM0#

1
63217-2402003

JZZ30,UZZ3#

MEDIUM GRAY,TRIM1#

1
63218A - HOSE(FOR SLIDING ROOF OR REMOVABLE ROOF DRAIN)
63249-24060

JZZ3#,UZZ3#

長さ=1530

2
63249-30040

JZZ3#,UZZ3#

長さ=1515

2
63218G - GARNISH, SLIDING ROOF SIDE, LH
63218-2402007

JZZ3#,UZZ3#

SPRUCE,TRIM6#

1
63218-2402008

JZZ3#,UZZ3#

IVORY,TRIM0#

1
63218-2402003

JZZ30,UZZ3#

MEDIUM GRAY,TRIM1#

1
63218H - HOSE, SLIDING ROOF DRAIN
63249-24050

JZZ3#,UZZ3#

2
63219A - GARNISH, SLIDING ROOF, REAR
63219-2402007

JZZ3#,UZZ3#

SPRUCE,TRIM6#

1
63219-2402008

JZZ3#,UZZ3#

IVORY,TRIM0#

1
63219-2402003

JZZ30,UZZ3#

MEDIUM GRAY,TRIM1#

1
63221 - CASING, SLIDING ROOF CABLE GUIDE
63221-24020

JZZ30,UZZ3#

1
63221-24021

JZZ3#,UZZ3#

1
63239 - STOPPER, SLIDING ROOF PANEL
63239-50010

JZZ3#,UZZ3#

2
63241A - BRACKET, SLIDING ROOF HOUSING FRONT MOUNTING, RH
63241-24010

JZZ3#,UZZ3#

4
63241A - BRACKET, SLIDING ROOF HOUSING FRONT MOUNTING, RH
63241-24010

JZZ3#,UZZ3#

4
63243C - BRACKET, SLIDING ROOF HOUSING CENTER MOUNTING, RH
63243-24010

JZZ3#,UZZ3#

4
63243C - BRACKET, SLIDING ROOF HOUSING CENTER MOUNTING, RH
63243-24010

JZZ3#,UZZ3#

4
63252D - WEATHERSTRIP, SLIDING ROOF HOUSING
63252-24020

JZZ3#,UZZ3#

1
63255 - COVER, SLIDING ROOF GUIDE RAIL, RH
63255-24020

JZZ3#,UZZ3#

1
63256 - COVER, SLIDING ROOF GUIDE RAIL, LH
63256-24010

JZZ3#,UZZ3#

1
63260A - GEAR SUB-ASSY, SLIDING ROOF DRIVE
63260-24020

JZZ3#,UZZ3#

1
63265B - GEAR, SLIDING ROOF DRIVE
63265-20010

JZZ3#,UZZ3#

1
63277C - SHIM, SLIDING ROOF PANEL
63277-20020

JZZ30,UZZ3#

TYPE A:イラストサンシヨウ,厚さ=1.0

1
63277-20030

JZZ3#,UZZ3#

厚さ=1.0

1
63277-20050

JZZ3#,UZZ3#

厚さ=2.0

1
63277-50020

JZZ3#,UZZ3#

厚さ=1.6

1
63277-20040

JZZ30,UZZ3#

TYPE A:イラストサンシヨウ,厚さ=2.0

1
63277-50010

JZZ30,UZZ3#

TYPE A:イラストサンシヨウ,厚さ=1.6

1
63277C - SHIM, SLIDING ROOF PANEL
63277-20020

JZZ30,UZZ3#

TYPE A:イラストサンシヨウ,厚さ=1.0

1
63277-20030

JZZ3#,UZZ3#

厚さ=1.0

1
63277-20050

JZZ3#,UZZ3#

厚さ=2.0

1
63277-50020

JZZ3#,UZZ3#

厚さ=1.6

1
63277-20040

JZZ30,UZZ3#

TYPE A:イラストサンシヨウ,厚さ=2.0

1
63277-50010

JZZ30,UZZ3#

TYPE A:イラストサンシヨウ,厚さ=1.6

1
63327F - FASTENER, ROOF HEADLINING, NO.1
90530-20014

JZZ3#,UZZ3#

11
63327-24030

JZZ3#,UZZ3#

11
63603 - RAIL SUB-ASSY, SLIDING ROOF DRIVE, RH
63603-24010

JZZ30,UZZ3#

1
63603-24011

JZZ3#,UZZ3#

1
63604A - RAIL SUB-ASSY, SLIDING ROOF DRIVE, LH
63604-24011

JZZ3#,UZZ3#

1
63604-24010

JZZ30,UZZ3#

1
63635A - GARNISH, SLIDING ROOF, FRONT
63635-2402007

JZZ30,UZZ3#

SPRUCE,TRIM6#

1
63635-2402003

JZZ30,UZZ3#

MEDIUM GRAY,TRIM1#

1
63635-24020A2

JZZ3#,UZZ3#

IVORY,TRIM0#

1
63635-2402008

JZZ30,UZZ3#

IVORY,TRIM0#

1
Common parts
90105-06147
90119-06357
90119-06419
90119-06566
90151-40024
90154-40011
90154-50025
90154-50033
90168-40027
90179-06069
90179-06083
90179-06276
90180-04001
90183-05035
90387-10108
90463-12014
90467-13057
90467-14001
90468-04128
90468-05017
90480-16019
90480-24018
90904-80007
90950-01004
90950-01859
93560-54008
96160-00400

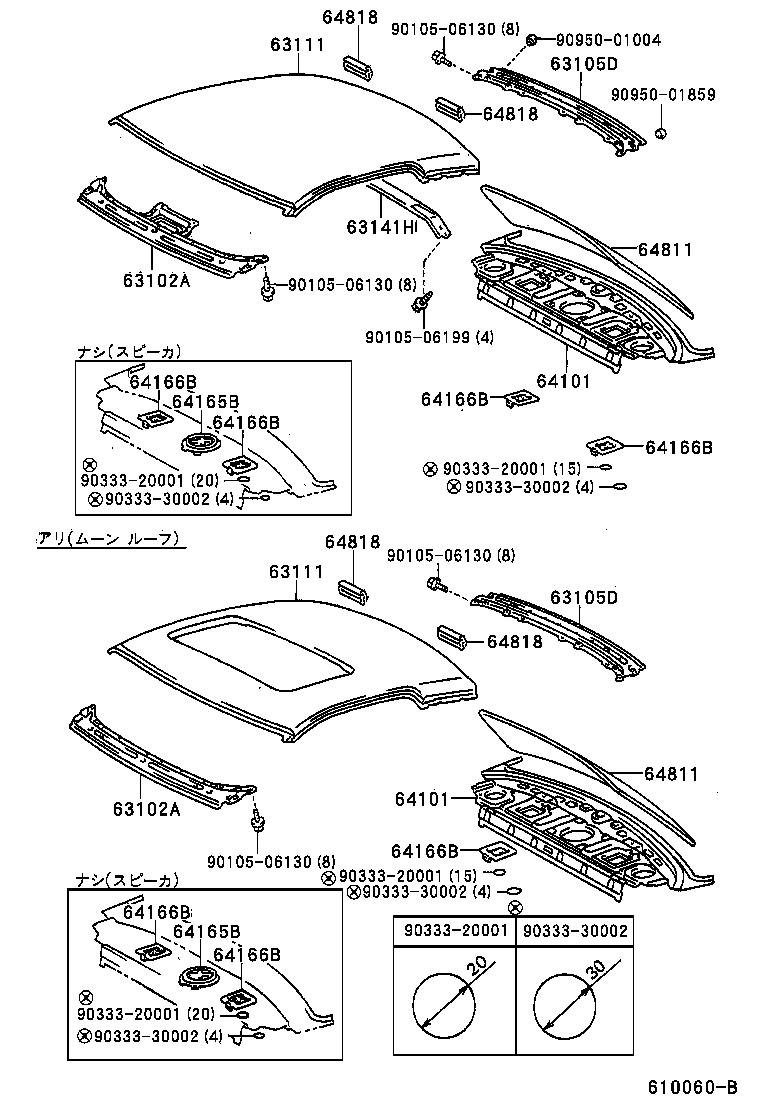

ILLUST NO. 1 OF 2(9105- )

Click highlighted areas on diagram

diagram 63102A 63102A 63105D 63105D 63111 63111 63141H 64101 64101 64165B 64165B 64166B 64166B 64166B 64166B 64166B 64166B 64166B 64811 64811 64818 64818 64818 64818 9010506130 9010506130 9010506130 9010506130 9010506199 9033320001 9033320001 9033320001 9033320001 9033320001 9033330002 9033330002 9033330002 9033330002 9033330002 9095001004 9095001859
Part # Description Qty Price
63102A - PANEL SUB-ASSY, WINDSHIELD HEADER
63102-24010

JZZ3#,UZZ3#

1
63102-24020

JZZ3#,UZZ3#

アリ(ム-ンル-フ)

1
63102A - PANEL SUB-ASSY, WINDSHIELD HEADER
63102-24010

JZZ3#,UZZ3#

1
63102-24020

JZZ3#,UZZ3#

アリ(ム-ンル-フ)

1
63105D - FRAME SUB-ASSY, BACK WINDOW, UPPER
63105-24010

JZZ3#,UZZ3#

1
63105D - FRAME SUB-ASSY, BACK WINDOW, UPPER
63105-24010

JZZ3#,UZZ3#

1
63111 - PANEL, ROOF
63111-24050

JZZ3#,UZZ3#

1
63111-24900

JZZ3#,UZZ3#

アリ(ム-ンル-フ)

1
63111 - PANEL, ROOF
63111-24050

JZZ3#,UZZ3#

1
63111-24900

JZZ3#,UZZ3#

アリ(ム-ンル-フ)

1
63141H - REINFORCEMENT, ROOF PANEL, CENTER
63141-24030

JZZ3#,UZZ3#

1
64101 - PANEL SUB-ASSY, UPPER BACK
64101-24030

JZZ3#,UZZ3#

1
64101 - PANEL SUB-ASSY, UPPER BACK
64101-24030

JZZ3#,UZZ3#

1
64165B - COVER, UPPER BACK PANEL HOLE, NO.1
64165-24020

JZZ30,UZZ30,31

1
64165B - COVER, UPPER BACK PANEL HOLE, NO.1
64165-24020

JZZ30,UZZ30,31

1
64166B - COVER, UPPER BACK PANEL HOLE, NO.2
64166-24020

JZZ30,UZZ30,31

アリ(16CM リヤスピ-カ)

2
64166-24020

JZZ30,UZZ3#

アリ(12CM & 25CM リヤスピ-カ)

1
64166-24020

JZZ3#,UZZ3#

2
64166B - COVER, UPPER BACK PANEL HOLE, NO.2
64166-24020

JZZ30,UZZ30,31

アリ(16CM リヤスピ-カ)

2
64166-24020

JZZ30,UZZ3#

アリ(12CM & 25CM リヤスピ-カ)

1
64166-24020

JZZ3#,UZZ3#

2
64166B - COVER, UPPER BACK PANEL HOLE, NO.2
64166-24020

JZZ30,UZZ30,31

アリ(16CM リヤスピ-カ)

2
64166-24020

JZZ30,UZZ3#

アリ(12CM & 25CM リヤスピ-カ)

1
64166-24020

JZZ3#,UZZ3#

2
64166B - COVER, UPPER BACK PANEL HOLE, NO.2
64166-24020

JZZ30,UZZ30,31

アリ(16CM リヤスピ-カ)

2
64166-24020

JZZ30,UZZ3#

アリ(12CM & 25CM リヤスピ-カ)

1
64166-24020

JZZ3#,UZZ3#

2
64166B - COVER, UPPER BACK PANEL HOLE, NO.2
64166-24020

JZZ30,UZZ30,31

アリ(16CM リヤスピ-カ)

2
64166-24020

JZZ30,UZZ3#

アリ(12CM & 25CM リヤスピ-カ)

1
64166-24020

JZZ3#,UZZ3#

2
64166B - COVER, UPPER BACK PANEL HOLE, NO.2
64166-24020

JZZ30,UZZ30,31

アリ(16CM リヤスピ-カ)

2
64166-24020

JZZ30,UZZ3#

アリ(12CM & 25CM リヤスピ-カ)

1
64166-24020

JZZ3#,UZZ3#

2
64166B - COVER, UPPER BACK PANEL HOLE, NO.2
64166-24020

JZZ30,UZZ30,31

アリ(16CM リヤスピ-カ)

2
64166-24020

JZZ30,UZZ3#

アリ(12CM & 25CM リヤスピ-カ)

1
64166-24020

JZZ3#,UZZ3#

2
64811 - GLASS, BACK WINDOW
64801-24030

JZZ31,UZZ31,32

*EHTT,厚さ=3.5,グレー

1
64801-24040

JZZ31,UZZ31,32

*EHTT,厚さ=3.5,グレー,アリ(リヤワイパ)

1
64801-24050

JZZ31,UZZ31,32

*EHTT,厚さ=3.5,グリーン

1
64811-24902

JZZ31,UZZ3#

*EHTT,厚さ=3.5,グリーン,アリ(リヤワイパ)

1
64811-24162

JZZ31,UZZ3#

*EHTT,厚さ=3.5,グレー

1
64811-24182

JZZ31,UZZ3#

*EHTT,厚さ=3.5,グリーン

1
64801-24060

JZZ31,UZZ31,32

*EHTT,厚さ=3.5,グリーン,アリ(リヤワイパ)

1
64811-24320

JZZ3#,UZZ31..ATM

*UVCEHTT,厚さ=3.5,グリーン,アリ(テレビ)

1
64811-24901

JZZ31,UZZ3#

*EHTT,厚さ=3.5,グレー,アリ(リヤワイパ)

1
64811-24907

JZZ3#,UZZ31..ATM

*UVCEHTT,厚さ=3.5,グリーン,アリ(テレビ & リヤワイパ)

1
64811 - GLASS, BACK WINDOW
64801-24030

JZZ31,UZZ31,32

*EHTT,厚さ=3.5,グレー

1
64801-24040

JZZ31,UZZ31,32

*EHTT,厚さ=3.5,グレー,アリ(リヤワイパ)

1
64801-24050

JZZ31,UZZ31,32

*EHTT,厚さ=3.5,グリーン

1
64811-24902

JZZ31,UZZ3#

*EHTT,厚さ=3.5,グリーン,アリ(リヤワイパ)

1
64811-24162

JZZ31,UZZ3#

*EHTT,厚さ=3.5,グレー

1
64811-24182

JZZ31,UZZ3#

*EHTT,厚さ=3.5,グリーン

1
64801-24060

JZZ31,UZZ31,32

*EHTT,厚さ=3.5,グリーン,アリ(リヤワイパ)

1
64811-24320

JZZ3#,UZZ31..ATM

*UVCEHTT,厚さ=3.5,グリーン,アリ(テレビ)

1
64811-24901

JZZ31,UZZ3#

*EHTT,厚さ=3.5,グレー,アリ(リヤワイパ)

1
64811-24907

JZZ3#,UZZ31..ATM

*UVCEHTT,厚さ=3.5,グリーン,アリ(テレビ & リヤワイパ)

1
64818 - SPACER, BACK WINDOW GLASS
64818-24040

JZZ3#,UZZ3#

2
64818 - SPACER, BACK WINDOW GLASS
64818-24040

JZZ3#,UZZ3#

2
64818 - SPACER, BACK WINDOW GLASS
64818-24040

JZZ3#,UZZ3#

2
64818 - SPACER, BACK WINDOW GLASS
64818-24040

JZZ3#,UZZ3#

2
Common parts
90105-06130
90105-06199
90333-20001
90333-30002
90950-01004
90950-01859
