MZ20-HCPZZ (1986)

Toyota Soarer

Production Jan 1986 - Jan 1988
Engine 7MGTEU
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(8601- )

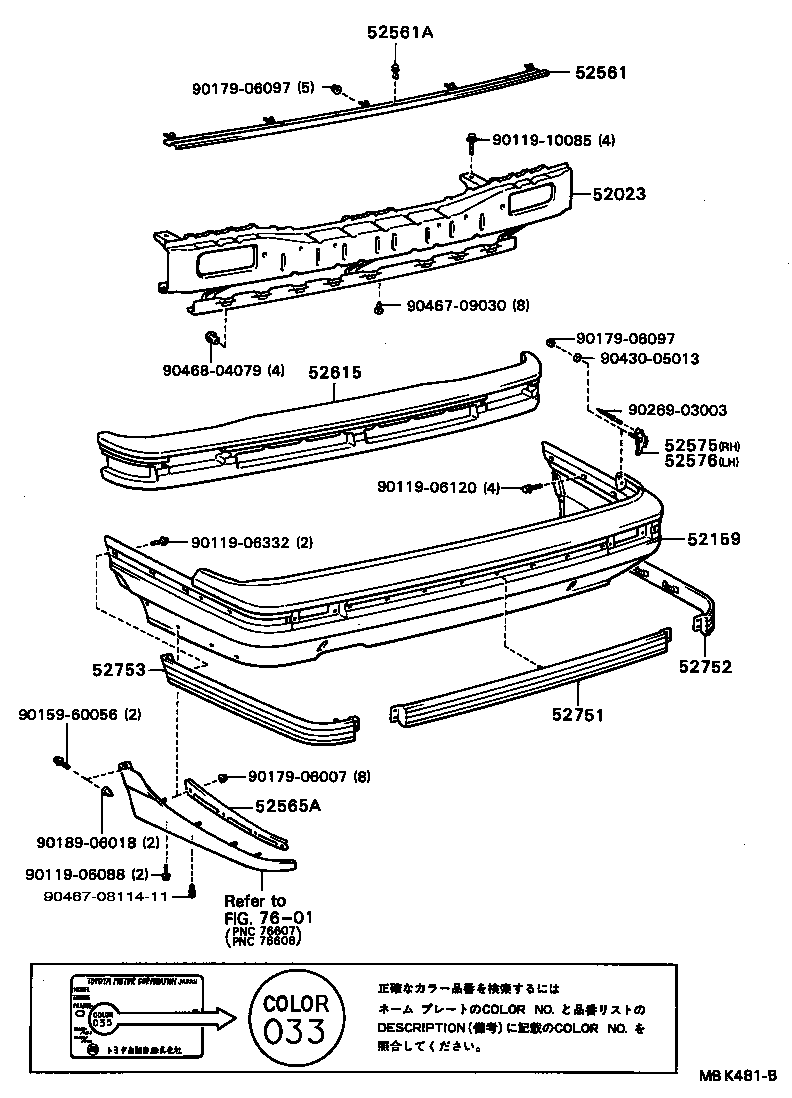

Click highlighted areas on diagram

diagram 52023 52159 52561 52561A 52565A 52575 52576 52615 52751 52752 52753 7601 9011906088 9011906120 9011906332 9011910085 9015960056 9017906007 9017906097 9017906097 9018906018 9026903003 9043005013 904670811411 9046709030 9046804079
Part # Description Qty Price
52023 - REINFORCEMENT SUB-ASSY, REAR BUMPER
52023-24030

GZ20,MZ2#

1
52159 - COVER, REAR BUMPER
52159-2402018

GZ20,MZ20..GT,VX

PEARL MICA,WHITE PEARL MICA,2V0

1
52159-2403003

GZ20,MZ20..GT,GTT,VX,VZ

W/*SMU,SUPER SILVER-2M,SUPER SILVER 2,166

1
52159-2403008

GZ20,MZ2#

W/*SMU,SUPER WHITE 2,SUPER WHITE 2,040

1
52159-2402003

GZ20,MZ20..GT,GTT,VX,VZ

SUPER SILVER-2M,SUPER SILVER 2,166

1
52159-2403028

MZ2#..GTL

W/*SMU,PEARL MICA & BEIGE,PEARL MICA/BEIGE,25A

1
52159-2402018

GZ20,MZ20..GT,GTT,VX

PEARL MICA,WHITE PEARL MICA,2V0

1
52159-2403018

GZ20,MZ20..GT,GTT,VX

W/*SMU,PEARL MICA,WHITE PEARL MICA,2V0

1
52159-2402008

GZ20,MZ2#

SUPER WHITE 2,SUPER WHITE 2,040

1
52159-2403008

GZ20,MZ2#..GT,GTL,GTT

W/*SMU,SUPER WHITE 2,SUPER WHITE 2,040

1
52159-2403003

GZ20,MZ20..GT,GTT

W/*SMU,SUPER SILVER-2M,SUPER SILVER 2,166

1
52159-2402028

MZ2#..GTL

PEARL MICA & BEIGE,PEARL MICA/BEIGE,25A

1
52159-2403018

GZ20,MZ20..GT,VX

W/*SMU,PEARL MICA,WHITE PEARL MICA,2V0

1
52561 - RETAINER, REAR BUMPER, UPPER CENTER
52508-24010

GZ20,MZ2#

1
52561A - CLIP(FOR REAR BUMPER RETAINER)
90467-0601701

GZ20,MZ2#

BLACK,BLACK

6
52565A - RETAINER, REAR BUMPER, LOWER
52566-24020

GZ20,MZ2#

LH

1
52565-24020

GZ20,MZ2#..GT,GTL,GTT

RH

1
52565-24020

GZ20,MZ2#

RH

1
52566-24020

GZ20,MZ2#..GT,GTL,GTT

LH

1
52575 - RETAINER, REAR BUMPER SIDE, RH
52575-24020

GZ20,MZ2#

1
52576 - RETAINER, REAR BUMPER SIDE, LH
52576-24020

GZ20,MZ2#

1
52615 - ABSORBER, REAR BUMPER ENERGY
52615-24020

GZ20,MZ2#

1
52751 - MOULDING, REAR BUMPER
52751-2402005

GZ20,MZ20..GT,GTT,VX,VZ

BEIGE,BEIGE,040 ,2V0

1
52751-2402008

MZ2#..GTL

IVORY,IVORY,040 ,25A

1
52751-2402003

GZ20,MZ20..GT,GTT,VX,VZ

GRAY,GRAY,166 ,26A

1
52752 - MOULDING, REAR BUMPER SIDE, RH
52752-2403008

MZ2#..GTL

IVORY,IVORY,040 ,25A

1
52752-2403005

MZ20..GT

BEIGE,BEIGE,040 ,2V0

1
52752-2403003

MZ20..GT

GRAY,GRAY,166

1
52753 - MOULDING, REAR BUMPER SIDE, LH
52753-2403003

MZ20..GT

GRAY,GRAY,166

1
52753-2403008

MZ2#..GTL

IVORY,IVORY,040 ,25A

1
52753-2403005

MZ20..GT

BEIGE,BEIGE,040 ,2V0

1
Common parts
90119-06088
90119-06120
90119-06332
90119-10085
90159-60056
90179-06007
90179-06097
90189-06018
90269-03003
90430-05013
90467-0811411
90467-09030
90468-04079
Linked diagrams
7601
