JZZ31-ACPVF (1994)

Toyota Soarer

Production Jan 1994 - Dec 2000
Engine 2JZGE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

(9401- )JZZ31

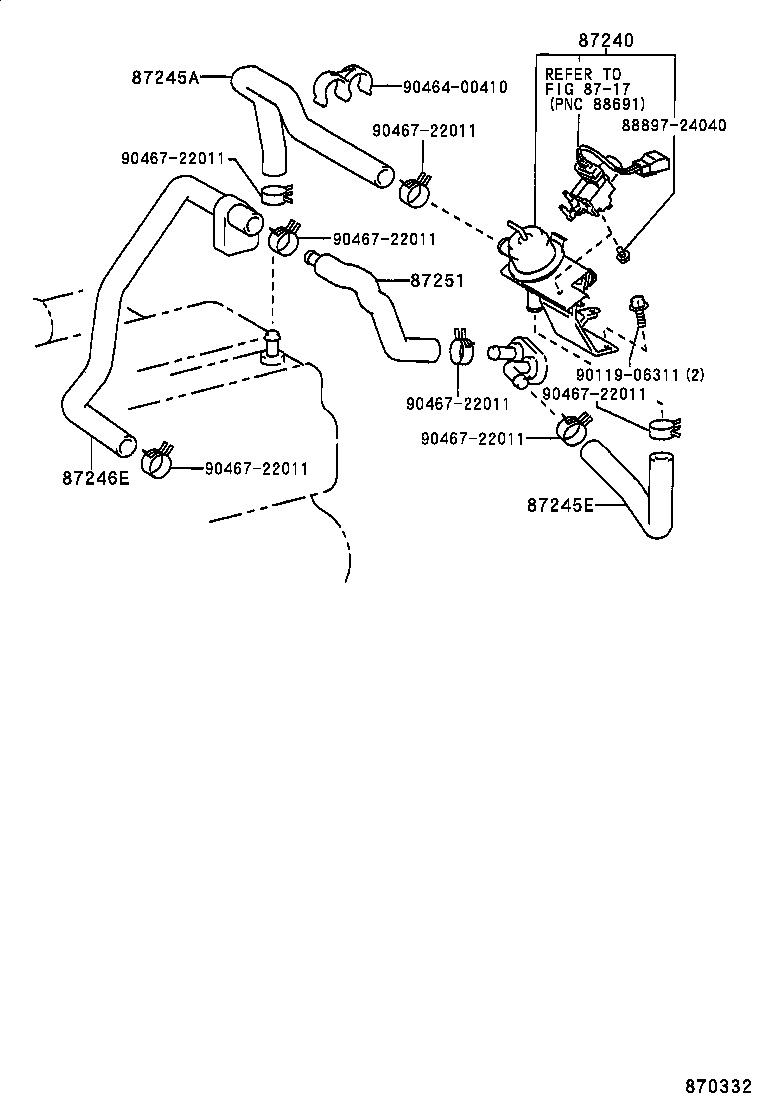

Click highlighted areas on diagram

diagram 8717 87240 87245A 87245E 87246E 87251 8889724040 9011906311 9046400410 9046722011 9046722011 9046722011 9046722011 9046722011 9046722011 9046722011
Part # Description Qty Price
87240 - VALVE ASSY, HEATER WATER
87240-24050

JZZ31

1
87245A - HOSE, HEATER WATER, INLET A
87245-24310

JZZ31

1
87245E - HOSE, HEATER WATER, INLET E
87245-24350

JZZ31

1
87246E - HOSE, HEATER WATER, OUTLET E
87245-24320

JZZ31

1
87245-24420

JZZ31

1
87245-24321

JZZ31

1
87251 - JOINT OR UNION, WATER HOSE THROUGH
87251-24051

JZZ31

1
87251-24090

JZZ31

1
87251-24050

JZZ31

1
Common parts
88897-24040
90119-06311
90464-00410
90467-22011
Linked diagrams
8717
