NCZ20-AHPXK (2003)

Toyota Raum

Production Apr 2003 - Apr 2011
Engine 1NZFE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0304- )

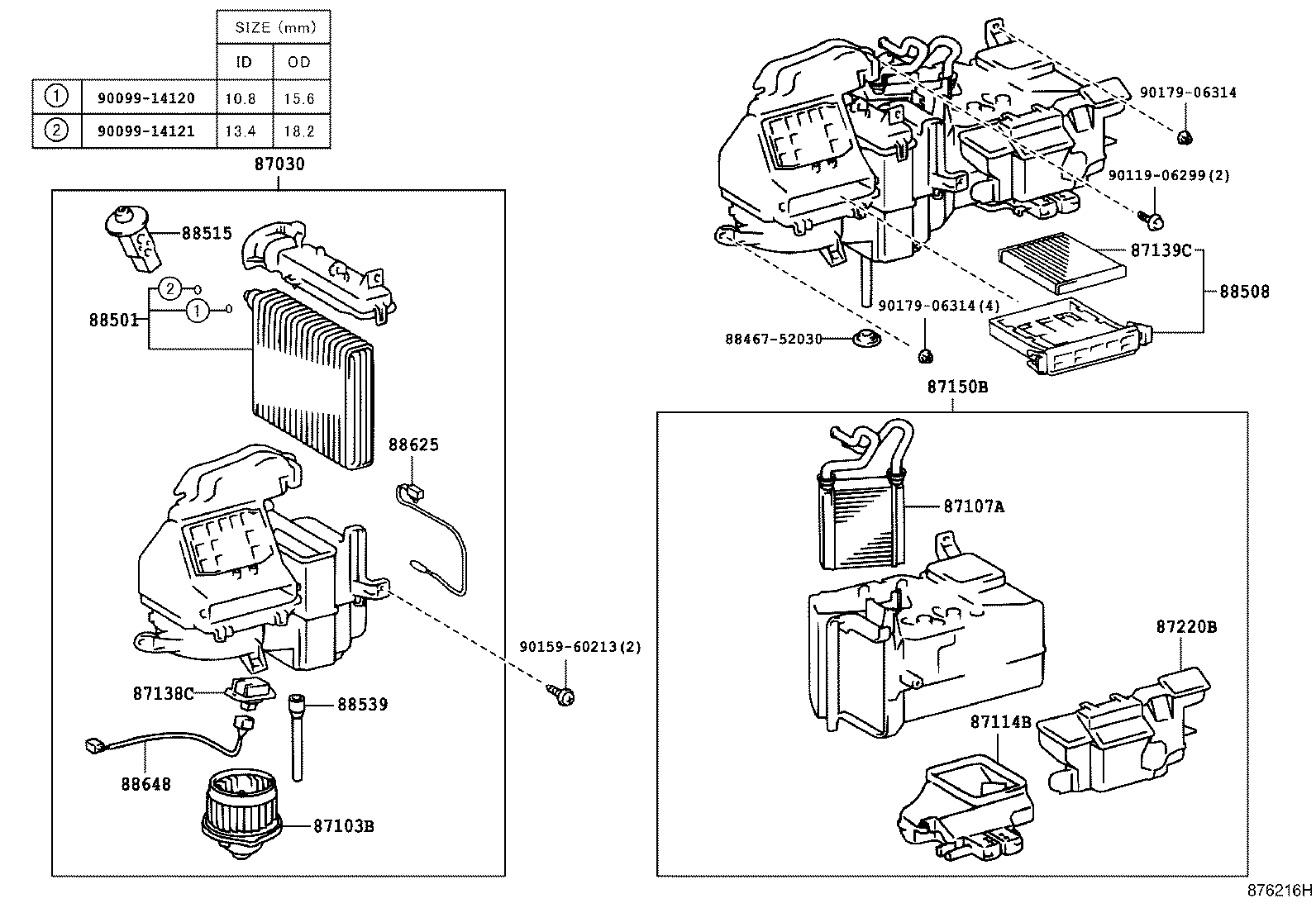

Click highlighted areas on diagram

ﾏﾆﾕｱﾙ ｴｱｺﾝ

diagram 87030 87103B 87107A 87114B 87138C 87139C 87150B 87220B 8846752030 88501 88508 88515 88539 88625 88648 9009914120 9009914121 9011906299 9015960213 9017906314 9017906314
Part # Description Qty Price
87030 - BLOWER ASSY, AIR CONDITIONER
87030-46010

NCZ2#

 1
87030-46040

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87030-46030

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87030-46020

NCZ2#

寒冷地仕様

 1
87103B - MOTOR SUB-ASSY, BLOWER W/FAN
87103-52050

NCZ2#

 1
87103-52110

NCZ2#

 1
87103-52111

NCZ2#

 1
87103-52050

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87103-52070

NCZ2#

寒冷地仕様

 1
87103-52070

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87107A - UNIT SUB-ASSY, HEATER RADIATOR
87107-52010

NCZ2#

 1
87114B - COVER, HEATER
87114-52010

NCZ2#

 1
87114-52020

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87114-52020

NCZ2#

寒冷地仕様

 1
87138C - RESISTOR, BLOWER
87138-52010

NCZ2#

 1
87139C - FILTER, CLEAN AIR
88568-12020

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)&ｴｱｺﾝ−ｵｰﾄ

 1
88568-12020

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)

 1
87139-12010

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)&ｴｱｺﾝ−ｵｰﾄ

 1
87139-12010

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87139-12010

NCZ2#

 1
87139-12010

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)

 1
88568-12020

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87150B - RADIATOR ASSY, HEATER
87150-52010

NCZ2#

 1
87150-46070

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87150-52030

NCZ2#

寒冷地仕様

 1
87150-46080

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87220B - DUCT ASSY, AIR
87220-52010

NCZ2#

 1
88501 - EVAPORATOR SUB-ASSY, COOLER, NO.1
88501-52070

NCZ2#

 1
88508 - FILTER SUB-ASSY, CLEAN AIR
88508-46030

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)

 1
88508-46030

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)&ｴｱｺﾝ−ｵｰﾄ

 1
88508-46030

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88508-46020

NCZ2#

 1
88515 - VALVE, COOLER EXPANSION
88515-52020

NCZ2#

 1
88515-52040

NCZ2#

 1
88539 - HOSE, COOLER UNIT DRAIN, NO.1
88539-52010

NCZ2#

 1
88625 - THERMISTOR, COOLER, NO.1
88625-52050

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88625-52050

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
88625-52090

NCZ2#

 1
88648 - WIRING, COOLER, NO.1
88648-52050

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
88648-52050

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88648-52020

NCZ2#

 1
88648-52240

NCZ2#

 1
88648-52260

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88648-52260

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
88648-52020

NCZ2#

寒冷地仕様

 1
Common parts
88467-52030
90099-14120
90099-14121
90119-06299
90159-60213
90179-06314

(0304- )

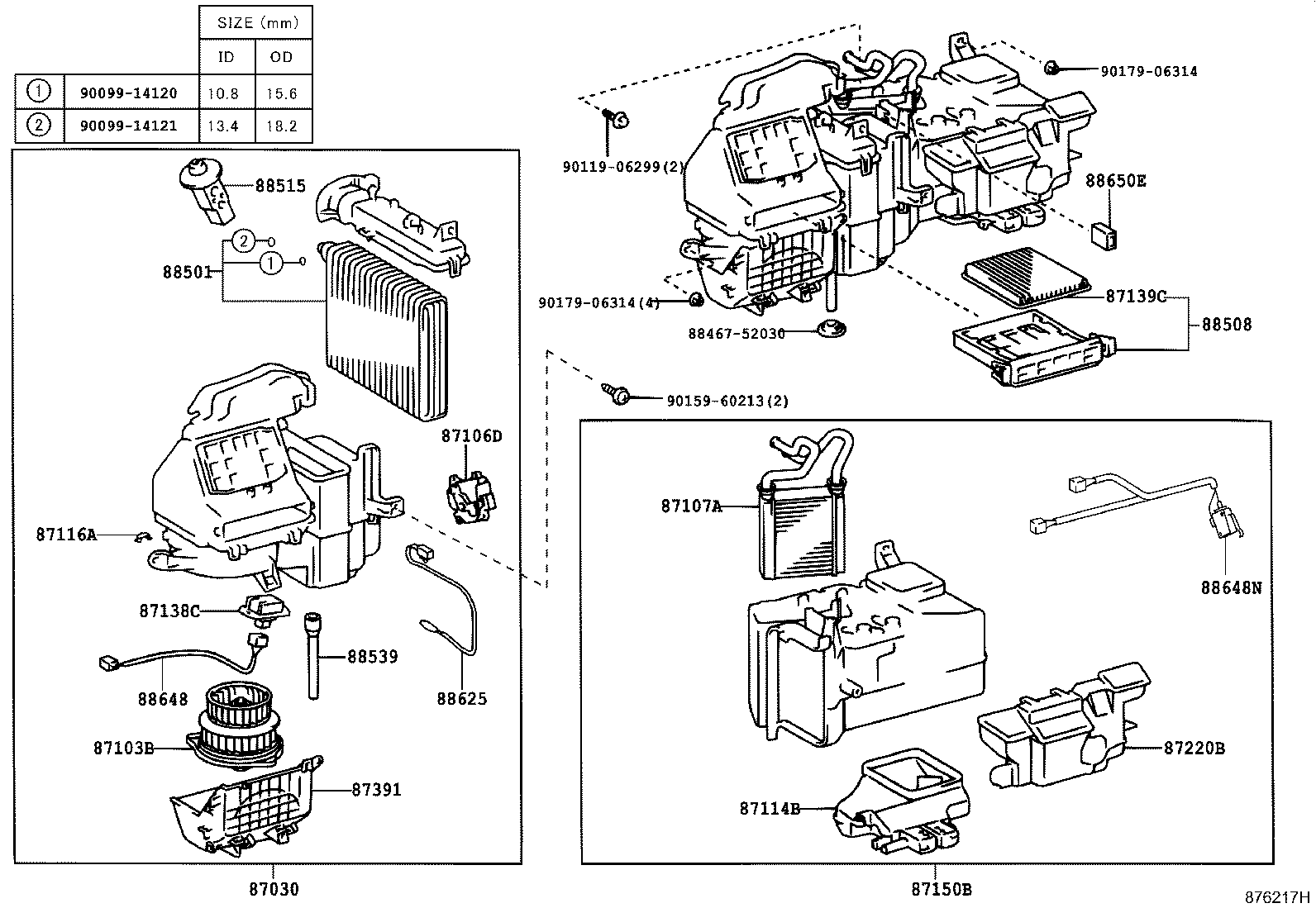

Click highlighted areas on diagram

ｶﾝﾚｲﾁ ｼﾖｳ & ﾏﾆﾕｱﾙ ｴｱｺﾝ

diagram 87030 87103B 87106D 87107A 87114B 87116A 87138C 87139C 87150B 87220B 87391 8846752030 88501 88508 88515 88539 88625 88648 88648N 88650E 9009914120 9009914121 9011906299 9015960213 9017906314 9017906314
Part # Description Qty Price
87030 - BLOWER ASSY, AIR CONDITIONER
87030-46010

NCZ2#

 1
87030-46040

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87030-46030

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87030-46020

NCZ2#

寒冷地仕様

 1
87103B - MOTOR SUB-ASSY, BLOWER W/FAN
87103-52050

NCZ2#

 1
87103-52110

NCZ2#

 1
87103-52111

NCZ2#

 1
87103-52050

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87103-52070

NCZ2#

寒冷地仕様

 1
87103-52070

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87106D - SERVO SUB-ASSY, DAMPER, NO.1
87106-52030

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87106-52030

NCZ2#

寒冷地仕様

 1
87106-52030

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87107A - UNIT SUB-ASSY, HEATER RADIATOR
87107-52010

NCZ2#

 1
87114B - COVER, HEATER
87114-52010

NCZ2#

 1
87114-52020

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87114-52020

NCZ2#

寒冷地仕様

 1
87116A - SPRING, HOLDING (FOR COOLER UNIT CASE)
87116-14010

NCZ2#

寒冷地仕様

 1
87116-14010

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87138C - RESISTOR, BLOWER
87138-52010

NCZ2#

 1
87139C - FILTER, CLEAN AIR
88568-12020

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88568-12020

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)&ｴｱｺﾝ−ｵｰﾄ

 1
88568-12020

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)

 1
87139-12010

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)&ｴｱｺﾝ−ｵｰﾄ

 1
87139-12010

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87139-12010

NCZ2#

 1
87139-12010

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)

 1
87150B - RADIATOR ASSY, HEATER
87150-52010

NCZ2#

 1
87150-46070

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87150-52030

NCZ2#

寒冷地仕様

 1
87150-46080

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87220B - DUCT ASSY, AIR
87220-52010

NCZ2#

 1
87391 - COVER, BLOWER MOTOR
87391-52011

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87391-52011

NCZ2#

寒冷地仕様

 1
88501 - EVAPORATOR SUB-ASSY, COOLER, NO.1
88501-52070

NCZ2#

 1
88508 - FILTER SUB-ASSY, CLEAN AIR
88508-46030

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)

 1
88508-46030

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)&ｴｱｺﾝ−ｵｰﾄ

 1
88508-46030

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88508-46020

NCZ2#

 1
88515 - VALVE, COOLER EXPANSION
88515-52020

NCZ2#

 1
88515-52040

NCZ2#

 1
88539 - HOSE, COOLER UNIT DRAIN, NO.1
88539-52010

NCZ2#

 1
88625 - THERMISTOR, COOLER, NO.1
88625-52050

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88625-52050

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
88625-52090

NCZ2#

 1
88648 - WIRING, COOLER, NO.1
88648-52050

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
88648-52050

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88648-52020

NCZ2#

 1
88648-52240

NCZ2#

 1
88648-52260

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88648-52260

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
88648-52020

NCZ2#

寒冷地仕様

 1
88648N - WIRING, COOLER, NO.2
88648-52010

NCZ2#

寒冷地仕様

 1
88648-52010

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
88650E - AMPLIFIER ASSY, AIR CONDITIONER, NO.1
88650-52150

NCZ2#

寒冷地仕様

 1
Common parts
88467-52030
90099-14120
90099-14121
90119-06299
90159-60213
90179-06314

(0304- )

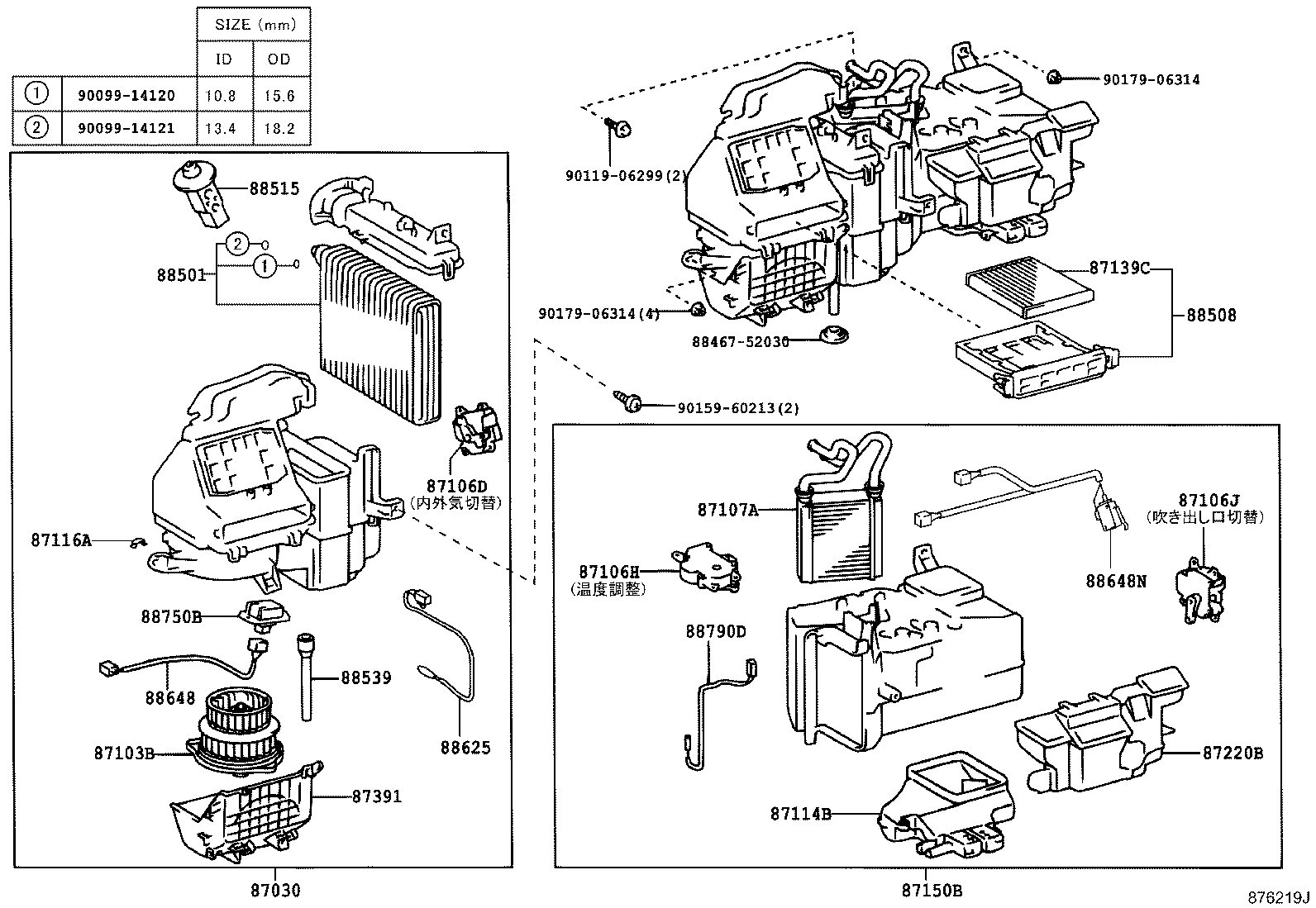

Click highlighted areas on diagram

ｵ-ﾄ ｴｱｺﾝ

diagram 87030 87103B 87106D 87106H 87106J 87107A 87114B 87139C 87150B 87220B 8846752030 88501 88508 88515 88539 88625 88648 88750B 88790D 9009914120 9009914121 9011906299 9015960213 9017906314 9017906314
Part # Description Qty Price
87030 - BLOWER ASSY, AIR CONDITIONER
87030-46010

NCZ2#

 1
87030-46040

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87030-46030

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87030-46020

NCZ2#

寒冷地仕様

 1
87103B - MOTOR SUB-ASSY, BLOWER W/FAN
87103-52050

NCZ2#

 1
87103-52110

NCZ2#

 1
87103-52111

NCZ2#

 1
87103-52050

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87103-52070

NCZ2#

寒冷地仕様

 1
87103-52070

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87106D - SERVO SUB-ASSY, DAMPER, NO.1
87106-52030

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87106-52030

NCZ2#

寒冷地仕様

 1
87106-52030

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87106H - SERVO SUB-ASSY, DAMPER(FOR AIRMIX)
87106-52010

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87106-52010

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87106J - SERVO SUB-ASSY, DAMPER(FOR MODE)
87106-46010

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87106-46010

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87107A - UNIT SUB-ASSY, HEATER RADIATOR
87107-52010

NCZ2#

 1
87114B - COVER, HEATER
87114-52010

NCZ2#

 1
87114-52020

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87114-52020

NCZ2#

寒冷地仕様

 1
87139C - FILTER, CLEAN AIR
88568-12020

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88568-12020

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)&ｴｱｺﾝ−ｵｰﾄ

 1
88568-12020

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)

 1
87139-12010

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)&ｴｱｺﾝ−ｵｰﾄ

 1
87139-12010

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87139-12010

NCZ2#

 1
87139-12010

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)

 1
87150B - RADIATOR ASSY, HEATER
87150-52010

NCZ2#

 1
87150-46070

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87150-52030

NCZ2#

寒冷地仕様

 1
87150-46080

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87220B - DUCT ASSY, AIR
87220-52010

NCZ2#

 1
88501 - EVAPORATOR SUB-ASSY, COOLER, NO.1
88501-52070

NCZ2#

 1
88508 - FILTER SUB-ASSY, CLEAN AIR
88508-46030

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)

 1
88508-46030

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)&ｴｱｺﾝ−ｵｰﾄ

 1
88508-46030

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88508-46020

NCZ2#

 1
88515 - VALVE, COOLER EXPANSION
88515-52020

NCZ2#

 1
88515-52040

NCZ2#

 1
88539 - HOSE, COOLER UNIT DRAIN, NO.1
88539-52010

NCZ2#

 1
88625 - THERMISTOR, COOLER, NO.1
88625-52050

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88625-52050

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
88625-52090

NCZ2#

 1
88648 - WIRING, COOLER, NO.1
88648-52050

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
88648-52050

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88648-52020

NCZ2#

 1
88648-52240

NCZ2#

 1
88648-52260

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88648-52260

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
88648-52020

NCZ2#

寒冷地仕様

 1
88750B - TRANSISTOR ASSY, BLOWER RESISTOR
88750-52020

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88750-52010

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88750-52020

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
88750-52010

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
88790D - THERMISTOR ASSY
88790-52010

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88790-52010

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
Common parts
88467-52030
90099-14120
90099-14121
90119-06299
90159-60213
90179-06314

(0304- )

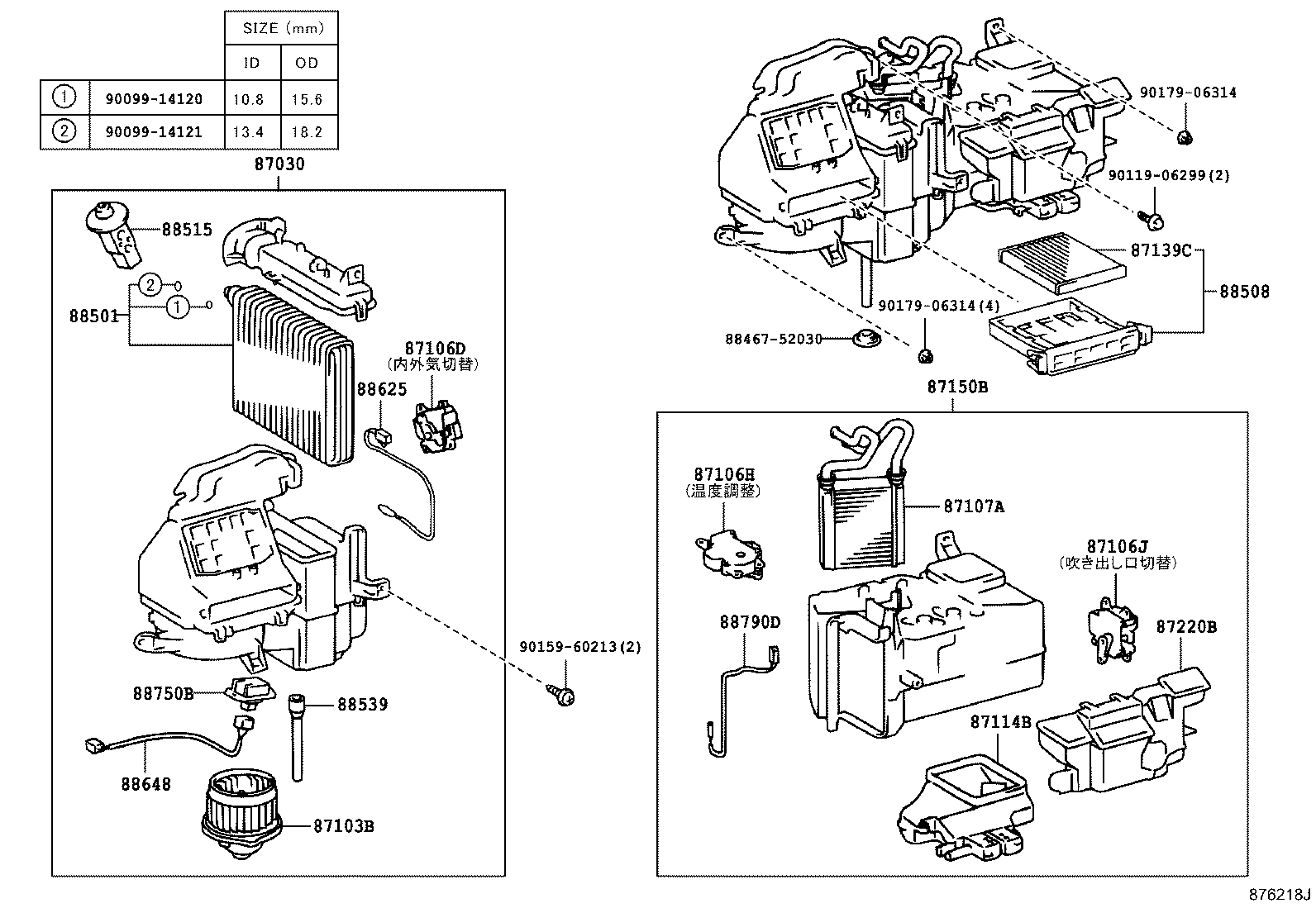

Click highlighted areas on diagram

ｶﾝﾚｲﾁ ｼﾖｳ & ｵ-ﾄ ｴｱｺﾝ

diagram 87030 87103B 87106D 87106H 87106J 87107A 87114B 87116A 87139C 87150B 87220B 87391 8846752030 88501 88508 88515 88539 88625 88648 88648N 88750B 88790D 9009914120 9009914121 9011906299 9015960213 9017906314 9017906314
Part # Description Qty Price
87030 - BLOWER ASSY, AIR CONDITIONER
87030-46010

NCZ2#

 1
87030-46040

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87030-46030

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87030-46020

NCZ2#

寒冷地仕様

 1
87103B - MOTOR SUB-ASSY, BLOWER W/FAN
87103-52050

NCZ2#

 1
87103-52110

NCZ2#

 1
87103-52111

NCZ2#

 1
87103-52050

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87103-52070

NCZ2#

寒冷地仕様

 1
87103-52070

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87106D - SERVO SUB-ASSY, DAMPER, NO.1
87106-52030

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87106-52030

NCZ2#

寒冷地仕様

 1
87106-52030

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87106H - SERVO SUB-ASSY, DAMPER(FOR AIRMIX)
87106-52010

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87106-52010

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87106J - SERVO SUB-ASSY, DAMPER(FOR MODE)
87106-46010

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87106-46010

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87107A - UNIT SUB-ASSY, HEATER RADIATOR
87107-52010

NCZ2#

 1
87114B - COVER, HEATER
87114-52010

NCZ2#

 1
87114-52020

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87114-52020

NCZ2#

寒冷地仕様

 1
87116A - SPRING, HOLDING (FOR COOLER UNIT CASE)
87116-14010

NCZ2#

寒冷地仕様

 1
87116-14010

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87139C - FILTER, CLEAN AIR
88568-12020

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88568-12020

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)&ｴｱｺﾝ−ｵｰﾄ

 1
88568-12020

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)

 1
87139-12010

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)&ｴｱｺﾝ−ｵｰﾄ

 1
87139-12010

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87139-12010

NCZ2#

 1
87139-12010

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)

 1
87150B - RADIATOR ASSY, HEATER
87150-52010

NCZ2#

 1
87150-46070

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
87150-52030

NCZ2#

寒冷地仕様

 1
87150-46080

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87220B - DUCT ASSY, AIR
87220-52010

NCZ2#

 1
87391 - COVER, BLOWER MOTOR
87391-52011

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
87391-52011

NCZ2#

寒冷地仕様

 1
88501 - EVAPORATOR SUB-ASSY, COOLER, NO.1
88501-52070

NCZ2#

 1
88508 - FILTER SUB-ASSY, CLEAN AIR
88508-46030

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)

 1
88508-46030

NCZ2#

“HIDｾﾚｸｼｮﾝ” *(T)&ｴｱｺﾝ−ｵｰﾄ

 1
88508-46030

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88508-46020

NCZ2#

 1
88515 - VALVE, COOLER EXPANSION
88515-52020

NCZ2#

 1
88515-52040

NCZ2#

 1
88539 - HOSE, COOLER UNIT DRAIN, NO.1
88539-52010

NCZ2#

 1
88625 - THERMISTOR, COOLER, NO.1
88625-52050

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88625-52050

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
88625-52090

NCZ2#

 1
88648 - WIRING, COOLER, NO.1
88648-52050

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
88648-52050

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88648-52020

NCZ2#

 1
88648-52240

NCZ2#

 1
88648-52260

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88648-52260

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
88648-52020

NCZ2#

寒冷地仕様

 1
88648N - WIRING, COOLER, NO.2
88648-52010

NCZ2#

寒冷地仕様

 1
88648-52010

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
88750B - TRANSISTOR ASSY, BLOWER RESISTOR
88750-52020

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88750-52010

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88750-52020

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
88750-52010

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
88790D - THERMISTOR ASSY
88790-52010

NCZ2#

ｴｱｺﾝ−ｵｰﾄ

 1
88790-52010

NCZ2#

寒冷地仕様&ｴｱｺﾝ−ｵｰﾄ

 1
Common parts
88467-52030
90099-14120
90099-14121
90119-06299
90159-60213
90179-06314
