NCZ20-AHPXK (2003)
Toyota Raum

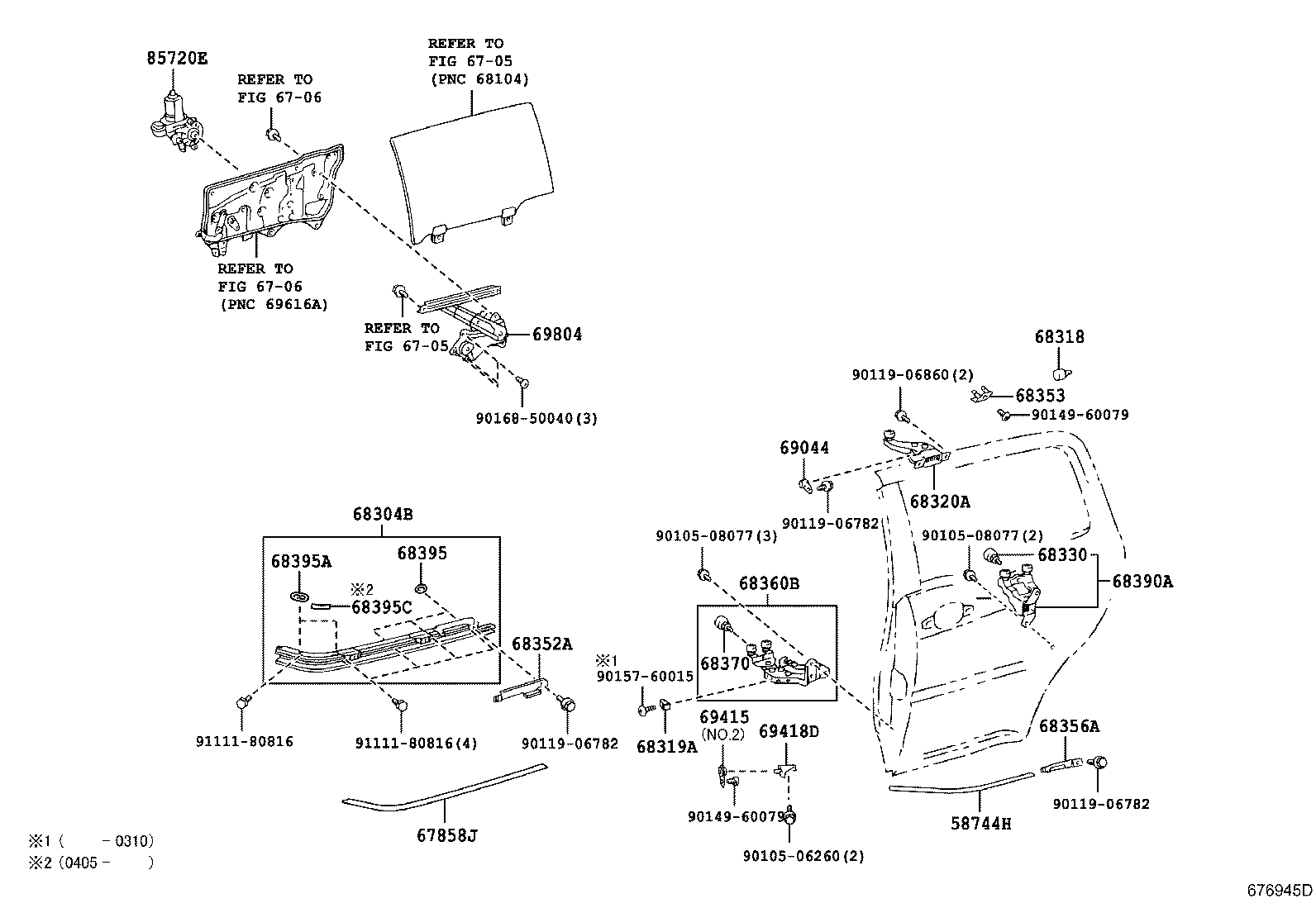

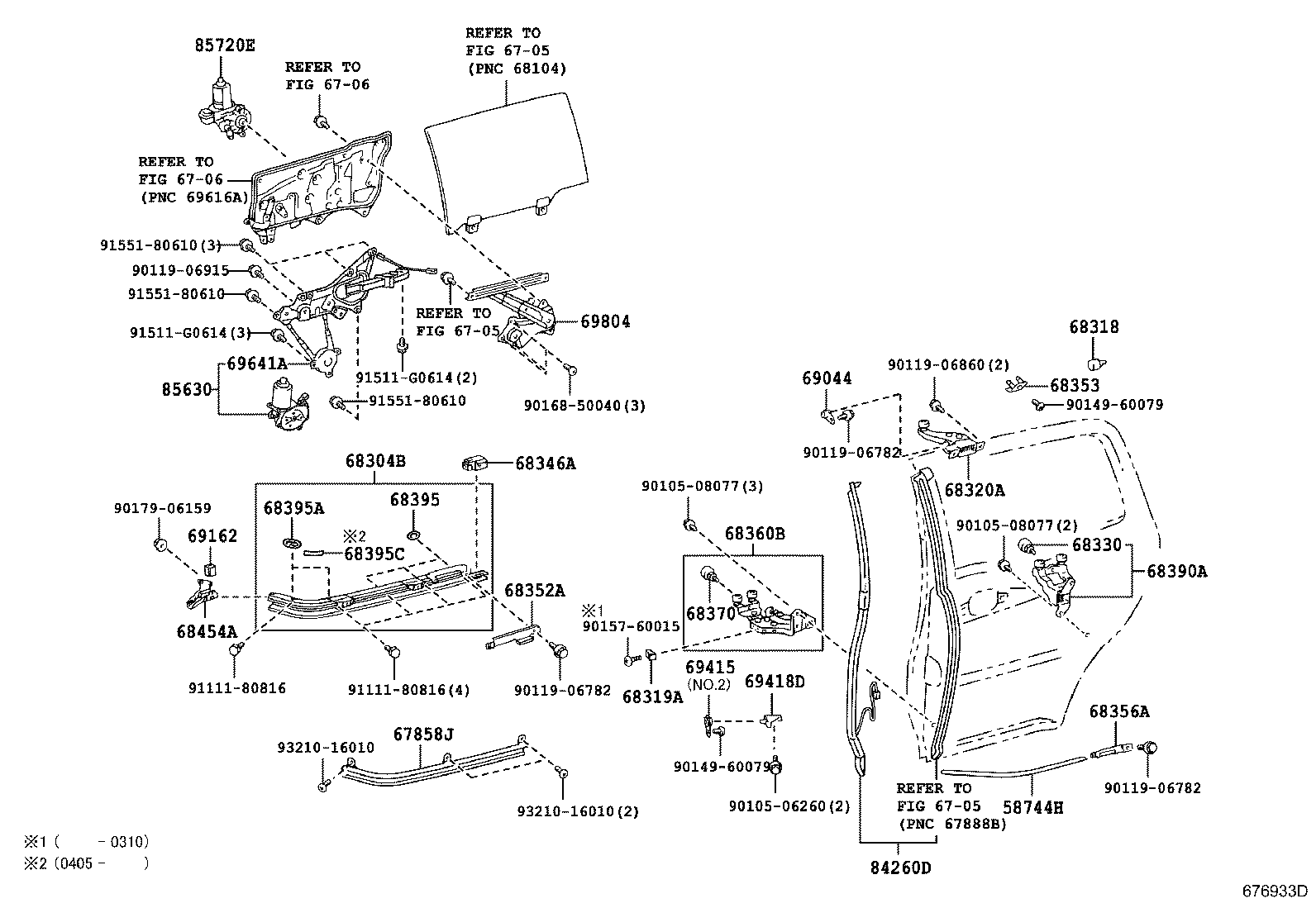

ILLUST NO. 1 OF 2(0304- )
ﾐｷﾞｶﾞﾜ,ｱﾘ(ｵｰﾄｽﾗｲﾄﾞﾄﾞｱ)
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 58743F - PROTECTOR, SLIDE DOOR PANEL, RH | ||||
| 58743-46020 |
NCZ2# |
1 | ||
| 67857J - PROTECTOR, SLIDE DOOR RAIL, RH | ||||
| 67857-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 67857-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 67857-46030 |
NCZ20 ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 67857-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 67857-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 67857-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 67857-46020 |
NCZ2# |
1 | ||
| 67857-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 67857-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303B - RAIL SUB-ASSY, SLIDE DOOR, CENTER RH | ||||
| 68303-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46020 |
NCZ2# |
1 | ||
| 68303-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46040 |
NCZ20 ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68310B - ROLLER ASSY, SLIDE DOOR, UPPER RH | ||||
| 68310-46021 |
NCZ2# |
1 | ||
| 68317 - STOPPER, SLIDE DOOR UPPER RAIL, RH | ||||
| 68317-46010 |
NCZ2# ﾏｰｸ=18 |
1 | ||
| 68317-46030 |
NCZ2# ﾏｰｸ=20 |
1 | ||
| 68317-46020 |
NCZ2# ﾏｰｸ=16 |
1 | ||
| 68319A - STOPPER, SLIDE DOOR LWR ROLLER | ||||
| 68319-46011 |
NCZ2# |
2 | ||
| 68330 - ROLLER ASSY, SLIDE DOOR, CENTER | ||||
| 68330-46010 |
NCZ2# |
2 | ||
| 68345 - COVER, SLIDE DOOR CENTER RAIL | ||||
| 68345-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68345-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68345-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68345-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68345-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68350B - ROLLER ASSY, SLIDE DOOR, LOWER RH | ||||
| 68350-46030 |
NCZ2# |
1 | ||
| 68351A - PLATE, SLIDE DOOR RAIL PROTECTOR, NO.1 RH | ||||
| 68351-46020 |
NCZ2# |
1 | ||
| 68353 - PLATE, SLIDE DOOR RAIL PROTECTOR, NO.2 | ||||
| 68353-46020 |
NCZ2# |
2 | ||
| 68355A - PLATE, SLIDE DOOR RAIL PROTECTOR, NO.3 RH | ||||
| 68355-46010 |
NCZ2# |
1 | ||
| 68370 - ROLLER ASSY, SLIDE DOOR, LOWER SUB | ||||
| 68370-46011 |
NCZ2# |
2 | ||
| 68370-46010 |
NCZ2# |
2 | ||
| 68380D - HINGE ASSY, SLIDE DOOR, CENTER RH | ||||
| 68380-46050 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68380-46050 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68380-46050 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68380-46050 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68380-46050 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68380-46050 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68380-46040 |
NCZ2# |
1 | ||
| 68380-46050 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68380-46050 |
NCZ20 ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68395 - PACKING, SLIDE DOOR CENTER RAIL | ||||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68395-46020 |
NCZ2# |
8 | ||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68453A - BRACKET, SLIDE DOOR RAIL COVER, NO.2 RH | ||||
| 68453-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68453-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68453-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68453-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68453-46010 |
NCZ20 ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68453-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68453-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68453-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69043A - STOPPER SUB-ASSY, SLIDE DOOR DOWN FEMALE, RH | ||||
| 69418-46010 |
NCZ2# |
1 | ||
| 69162 - GUIDE, SLIDE DOOR MOTER | ||||
| 69162-46010 |
NCZ2# C PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 69162-46010 |
NCZ2# S PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 69162-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69162-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69162-46010 |
NCZ2# ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 69162-46010 |
NCZ20 ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69162-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69162-46010 |
NCZ2# G PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 69162-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69162-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69162-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69162-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69415 - STOPPER, SLIDE DOOR DOWN FEMALE | ||||
| 69046-46011 |
NCZ2# NO.1 |
1 | ||
| 69046-46010 |
NCZ2# NO.1 |
1 | ||
| 69415-46030 |
NCZ2# NO.2 |
1 | ||
| 69416B - STOPPER, SLIDE DOOR DOWN MALE | ||||
| 69416-46011 |
NCZ2# |
1 | ||
| 69416-46010 |
NCZ2# |
1 | ||
| 69631A - CONTROL, SLIDE DOOR ATTACHMENT, RH | ||||
| 69631-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69631-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69631-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69631-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69631-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69631-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69631-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69631-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69631-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69631-46030 |
NCZ20 ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69631-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69631-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69631-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69803 - REGULATOR SUB-ASSY, REAR DOOR WINDOW, RH | ||||
| 69803-46020 |
NCZ2# |
1 | ||
| 84260D - SENSOR ASSY, POWER SLIDE DOOR | ||||
| 84260-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46010 |
NCZ2# S PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 84260-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46010 |
NCZ2# G PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 84260-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46010 |
NCZ2# ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 84260-46020 |
NCZ20 ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46010 |
NCZ2# C PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 84260-46021 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46021 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46011 |
NCZ2# ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 84260-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46021 |
NCZ20 ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85630 - MOTOR ASSY, SLIDE DOOR | ||||
| 85006-46010 |
NCZ2# C PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46010 |
NCZ2# G PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46010 |
NCZ2# S PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46060 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46030 |
NCZ2# C PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46030 |
NCZ2# S PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46060 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46030 |
NCZ2# G PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46061 |
NCZ20 ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46050 |
NCZ2# G PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46060 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46060 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46060 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46061 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46060 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46050 |
NCZ2# C PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46050 |
NCZ2# S PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46060 |
NCZ20 ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46061 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46060 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46051 |
NCZ2# ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46050 |
NCZ2# ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85710F - MOTOR ASSY, POWER WINDOW REGULATOR, RH | ||||
| 85710-46030 |
NCZ2# |
1 | ||
| Common parts | ||||
| 90105-08077 | ||||
| 90119-06782 | ||||
| 90119-06860 | ||||
| 90119-06915 | ||||
| 90149-60079 | ||||
| 90157-60015 | ||||
| 90164-50047 | ||||
| 90168-50040 | ||||
| 90179-06159 | ||||
| 90189-05074 | ||||
| 91111-80816 | ||||
| 91511-G0614 | ||||
| 91551-80610 | ||||
| 93210-16010 | ||||
| Linked diagrams | ||||
| 6705 | ||||
| 6706 | ||||
ILLUST NO. 2 OF 2(0304- )
ﾋﾀﾞﾘｶﾞﾜ,ｱﾘ(ｵｰﾄｽﾗｲﾄﾞﾄﾞｱ)
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 58744H - PROTECTOR, SLIDE DOOR PANEL, LH | ||||
| 58744-46020 |
NCZ2# |
1 | ||
| 67858J - PROTECTOR, SLIDE DOOR RAIL, LH | ||||
| 67858-46030 |
NCZ2# C PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 67858-46030 |
NCZ2# S PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 67858-46030 |
NCZ2# ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 67858-46030 |
NCZ2# G PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 67858-46020 |
NCZ2# |
1 | ||
| 68304B - RAIL SUB-ASSY, SLIDE DOOR, CENTER LH | ||||
| 68304-46040 |
NCZ2# |
1 | ||
| 68304-46030 |
NCZ2# |
1 | ||
| 68318 - TRIM, SIDE DOOR UPPER RAIL | ||||
| 68317-46010 |
NCZ2# ﾏｰｸ=18 |
1 | ||
| 68317-46030 |
NCZ2# ﾏｰｸ=20 |
1 | ||
| 68317-46020 |
NCZ2# ﾏｰｸ=16 |
1 | ||
| 68319A - STOPPER, SLIDE DOOR LWR ROLLER | ||||
| 68319-46011 |
NCZ2# |
2 | ||
| 68320A - ROLLER ASSY, SLIDE DOOR, UPPER, LH | ||||
| 68320-46021 |
NCZ2# |
1 | ||
| 68330 - ROLLER ASSY, SLIDE DOOR, CENTER | ||||
| 68330-46010 |
NCZ2# |
2 | ||
| 68346A - COVER, SLIDE DOOR CENTER RAIL, LH | ||||
| 68346-46020 |
NCZ2# G PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 68346-46020 |
NCZ2# S PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 68346-46020 |
NCZ2# C PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 68352A - PLATE, SLIDE DOOR RAIL PROTECTOR, NO.1 LH | ||||
| 68352-46020 |
NCZ2# |
1 | ||
| 68353 - PLATE, SLIDE DOOR RAIL PROTECTOR, NO.2 | ||||
| 68353-46020 |
NCZ2# |
2 | ||
| 68356A - PLATE, SLIDE DOOR RAIL PROTECTOR, NO.3 LH | ||||
| 68356-46010 |
NCZ2# |
1 | ||
| 68360B - ROLLER ASSY, SLIDE DOOR, LOWER LH | ||||
| 68360-46040 |
NCZ2# |
1 | ||
| 68370 - ROLLER ASSY, SLIDE DOOR, LOWER SUB | ||||
| 68370-46011 |
NCZ2# |
2 | ||
| 68370-46010 |
NCZ2# |
2 | ||
| 68390A - HINGE ASSY, SLIDE DOOR, CENTER LH | ||||
| 68390-46040 |
NCZ2# |
1 | ||
| 68395 - PACKING, SLIDE DOOR CENTER RAIL | ||||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68395-46020 |
NCZ2# |
8 | ||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68395A - PACKING, SLIDE DOOR CENTER RAIL | ||||
| 68395-46030 |
NCZ2# |
2 | ||
| 68395-46030 |
NCZ2# |
2 | ||
| 68395C - PACKING, SLIDE DOOR CENTER RAIL | ||||
| 68395-46040 |
NCZ2# |
1 | ||
| 68454A - BRACKET, SLIDE DOOR RAIL COVER, NO.2 LH | ||||
| 68454-46010 |
NCZ2# C PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 68454-46010 |
NCZ2# G PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 68454-46010 |
NCZ2# S PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 68454-46010 |
NCZ2# ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 69044 - STOPPER SUB-ASSY, SLIDE DOOR DOWN FEMALE, LH | ||||
| 69419-46010 |
NCZ2# |
1 | ||
| 69162 - GUIDE, SLIDE DOOR MOTER | ||||
| 69162-46010 |
NCZ2# C PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 69162-46010 |
NCZ2# S PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 69162-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69162-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69162-46010 |
NCZ2# ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 69162-46010 |
NCZ20 ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69162-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69162-46010 |
NCZ2# G PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 69162-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69162-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69162-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69162-46010 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 69415 - STOPPER, SLIDE DOOR DOWN FEMALE | ||||
| 69046-46011 |
NCZ2# NO.1 |
1 | ||
| 69046-46010 |
NCZ2# NO.1 |
1 | ||
| 69415-46030 |
NCZ2# NO.2 |
1 | ||
| 69418D - STOPPER, SLIDE DOOR DOWN MALE, LOWER LH | ||||
| 69417-46010 |
NCZ2# |
1 | ||
| 69641A - CONTROL, SLIDE DOOR ATTACHMENT, LH | ||||
| 69641-46040 |
NCZ2# C PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 69641-46030 |
NCZ2# C PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 69641-46040 |
NCZ2# S PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 69641-46040 |
NCZ2# G PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 69641-46030 |
NCZ2# ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 69641-46030 |
NCZ2# G PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 69641-46030 |
NCZ2# S PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 69804 - REGULATOR SUB-ASSY, REAR DOOR WINDOW, LH | ||||
| 69804-46020 |
NCZ2# |
1 | ||
| 84260D - SENSOR ASSY, POWER SLIDE DOOR | ||||
| 84260-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46010 |
NCZ2# S PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 84260-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46010 |
NCZ2# G PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 84260-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46010 |
NCZ2# ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 84260-46020 |
NCZ20 ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46010 |
NCZ2# C PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 84260-46021 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46021 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46011 |
NCZ2# ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 84260-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 84260-46021 |
NCZ20 ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85630 - MOTOR ASSY, SLIDE DOOR | ||||
| 85006-46010 |
NCZ2# C PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46010 |
NCZ2# G PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46010 |
NCZ2# S PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46060 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46030 |
NCZ2# C PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46030 |
NCZ2# S PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46060 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46030 |
NCZ2# G PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46061 |
NCZ20 ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46050 |
NCZ2# G PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46060 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46060 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46060 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46061 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46060 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46050 |
NCZ2# C PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46050 |
NCZ2# S PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46060 |
NCZ20 ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46061 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46060 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 85006-46051 |
NCZ2# ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85006-46050 |
NCZ2# ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 85720E - MOTOR ASSY, POWER WINDOW REGULATOR, LH | ||||
| 85720-46030 |
NCZ2# |
1 | ||
| Common parts | ||||
| 90105-06260 | ||||
| 90105-08077 | ||||
| 90119-06782 | ||||
| 90119-06860 | ||||
| 90119-06915 | ||||
| 90149-60079 | ||||
| 90157-60015 | ||||
| 90168-50040 | ||||
| 90179-06159 | ||||
| 91111-80816 | ||||
| 91511-G0614 | ||||
| 91551-80610 | ||||
| 93210-16010 | ||||
| Linked diagrams | ||||
| 6705 | ||||
| 6706 | ||||
ILLUST NO. 1 OF 2(0304- )
ﾐｷﾞｶﾞﾜ
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 58743F - PROTECTOR, SLIDE DOOR PANEL, RH | ||||
| 58743-46020 |
NCZ2# |
1 | ||
| 67857J - PROTECTOR, SLIDE DOOR RAIL, RH | ||||
| 67857-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 67857-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 67857-46030 |
NCZ20 ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 67857-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 67857-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 67857-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 67857-46020 |
NCZ2# |
1 | ||
| 67857-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 67857-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303B - RAIL SUB-ASSY, SLIDE DOOR, CENTER RH | ||||
| 68303-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46020 |
NCZ2# |
1 | ||
| 68303-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46030 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46040 |
NCZ20 ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68303-46040 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68310B - ROLLER ASSY, SLIDE DOOR, UPPER RH | ||||
| 68310-46021 |
NCZ2# |
1 | ||
| 68317 - STOPPER, SLIDE DOOR UPPER RAIL, RH | ||||
| 68317-46010 |
NCZ2# ﾏｰｸ=18 |
1 | ||
| 68317-46030 |
NCZ2# ﾏｰｸ=20 |
1 | ||
| 68317-46020 |
NCZ2# ﾏｰｸ=16 |
1 | ||
| 68319A - STOPPER, SLIDE DOOR LWR ROLLER | ||||
| 68319-46011 |
NCZ2# |
2 | ||
| 68330 - ROLLER ASSY, SLIDE DOOR, CENTER | ||||
| 68330-46010 |
NCZ2# |
2 | ||
| 68350B - ROLLER ASSY, SLIDE DOOR, LOWER RH | ||||
| 68350-46030 |
NCZ2# |
1 | ||
| 68351A - PLATE, SLIDE DOOR RAIL PROTECTOR, NO.1 RH | ||||
| 68351-46020 |
NCZ2# |
1 | ||
| 68353 - PLATE, SLIDE DOOR RAIL PROTECTOR, NO.2 | ||||
| 68353-46020 |
NCZ2# |
2 | ||
| 68355A - PLATE, SLIDE DOOR RAIL PROTECTOR, NO.3 RH | ||||
| 68355-46010 |
NCZ2# |
1 | ||
| 68370 - ROLLER ASSY, SLIDE DOOR, LOWER SUB | ||||
| 68370-46011 |
NCZ2# |
2 | ||
| 68370-46010 |
NCZ2# |
2 | ||
| 68380D - HINGE ASSY, SLIDE DOOR, CENTER RH | ||||
| 68380-46050 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68380-46050 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68380-46050 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68380-46050 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68380-46050 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68380-46050 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68380-46040 |
NCZ2# |
1 | ||
| 68380-46050 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68380-46050 |
NCZ20 ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
1 | ||
| 68395 - PACKING, SLIDE DOOR CENTER RAIL | ||||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68395-46020 |
NCZ2# |
8 | ||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 69043A - STOPPER SUB-ASSY, SLIDE DOOR DOWN FEMALE, RH | ||||
| 69418-46010 |
NCZ2# |
1 | ||
| 69415 - STOPPER, SLIDE DOOR DOWN FEMALE | ||||
| 69046-46011 |
NCZ2# NO.1 |
1 | ||
| 69046-46010 |
NCZ2# NO.1 |
1 | ||
| 69415-46030 |
NCZ2# NO.2 |
1 | ||
| 69416B - STOPPER, SLIDE DOOR DOWN MALE | ||||
| 69416-46011 |
NCZ2# |
1 | ||
| 69416-46010 |
NCZ2# |
1 | ||
| 69803 - REGULATOR SUB-ASSY, REAR DOOR WINDOW, RH | ||||
| 69803-46020 |
NCZ2# |
1 | ||
| 85710F - MOTOR ASSY, POWER WINDOW REGULATOR, RH | ||||
| 85710-46030 |
NCZ2# |
1 | ||
| Common parts | ||||
| 90105-08077 | ||||
| 90119-06782 | ||||
| 90119-06860 | ||||
| 90149-60079 | ||||
| 90157-60015 | ||||
| 90168-50040 | ||||
| 91111-80816 | ||||
| Linked diagrams | ||||
| 6705 | ||||
| 6706 | ||||
ILLUST NO. 2 OF 2(0304- )
ﾋﾀﾞﾘｶﾞﾜ
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 58744H - PROTECTOR, SLIDE DOOR PANEL, LH | ||||
| 58744-46020 |
NCZ2# |
1 | ||
| 67858J - PROTECTOR, SLIDE DOOR RAIL, LH | ||||
| 67858-46030 |
NCZ2# C PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 67858-46030 |
NCZ2# S PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 67858-46030 |
NCZ2# ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 67858-46030 |
NCZ2# G PACKAGE&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(左側) |
1 | ||
| 67858-46020 |
NCZ2# |
1 | ||
| 68304B - RAIL SUB-ASSY, SLIDE DOOR, CENTER LH | ||||
| 68304-46040 |
NCZ2# |
1 | ||
| 68304-46030 |
NCZ2# |
1 | ||
| 68318 - TRIM, SIDE DOOR UPPER RAIL | ||||
| 68317-46010 |
NCZ2# ﾏｰｸ=18 |
1 | ||
| 68317-46030 |
NCZ2# ﾏｰｸ=20 |
1 | ||
| 68317-46020 |
NCZ2# ﾏｰｸ=16 |
1 | ||
| 68319A - STOPPER, SLIDE DOOR LWR ROLLER | ||||
| 68319-46011 |
NCZ2# |
2 | ||
| 68320A - ROLLER ASSY, SLIDE DOOR, UPPER, LH | ||||
| 68320-46021 |
NCZ2# |
1 | ||
| 68330 - ROLLER ASSY, SLIDE DOOR, CENTER | ||||
| 68330-46010 |
NCZ2# |
2 | ||
| 68352A - PLATE, SLIDE DOOR RAIL PROTECTOR, NO.1 LH | ||||
| 68352-46020 |
NCZ2# |
1 | ||
| 68353 - PLATE, SLIDE DOOR RAIL PROTECTOR, NO.2 | ||||
| 68353-46020 |
NCZ2# |
2 | ||
| 68356A - PLATE, SLIDE DOOR RAIL PROTECTOR, NO.3 LH | ||||
| 68356-46010 |
NCZ2# |
1 | ||
| 68360B - ROLLER ASSY, SLIDE DOOR, LOWER LH | ||||
| 68360-46040 |
NCZ2# |
1 | ||
| 68370 - ROLLER ASSY, SLIDE DOOR, LOWER SUB | ||||
| 68370-46011 |
NCZ2# |
2 | ||
| 68370-46010 |
NCZ2# |
2 | ||
| 68390A - HINGE ASSY, SLIDE DOOR, CENTER LH | ||||
| 68390-46040 |
NCZ2# |
1 | ||
| 68395 - PACKING, SLIDE DOOR CENTER RAIL | ||||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ･運転席電動ｽﾗｲﾄﾞﾄﾞｱ)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ3)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68395-46020 |
NCZ2# |
8 | ||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ2)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ4)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68395-46020 |
NCZ2# ｳｪﾙｷｬﾌﾞ(ﾌﾚﾝﾄﾞﾏﾁｯｸ 取付ﾀｲﾌﾟ1)&ﾊﾟﾜｰｽﾗｲﾄﾞﾄﾞｱ(右側) |
8 | ||
| 68395A - PACKING, SLIDE DOOR CENTER RAIL | ||||
| 68395-46030 |
NCZ2# |
2 | ||
| 68395-46030 |
NCZ2# |
2 | ||
| 68395C - PACKING, SLIDE DOOR CENTER RAIL | ||||
| 68395-46040 |
NCZ2# |
1 | ||
| 69044 - STOPPER SUB-ASSY, SLIDE DOOR DOWN FEMALE, LH | ||||
| 69419-46010 |
NCZ2# |
1 | ||
| 69415 - STOPPER, SLIDE DOOR DOWN FEMALE | ||||
| 69046-46011 |
NCZ2# NO.1 |
1 | ||
| 69046-46010 |
NCZ2# NO.1 |
1 | ||
| 69415-46030 |
NCZ2# NO.2 |
1 | ||
| 69418D - STOPPER, SLIDE DOOR DOWN MALE, LOWER LH | ||||
| 69417-46010 |
NCZ2# |
1 | ||
| 69804 - REGULATOR SUB-ASSY, REAR DOOR WINDOW, LH | ||||
| 69804-46020 |
NCZ2# |
1 | ||
| 85720E - MOTOR ASSY, POWER WINDOW REGULATOR, LH | ||||
| 85720-46030 |
NCZ2# |
1 | ||
| Common parts | ||||
| 90105-06260 | ||||
| 90105-08077 | ||||
| 90119-06782 | ||||
| 90119-06860 | ||||
| 90149-60079 | ||||
| 90157-60015 | ||||
| 90168-50040 | ||||
| 91111-80816 | ||||
| Linked diagrams | ||||
| 6705 | ||||
| 6706 | ||||
Part Price Details
Loading price information...
Part Number:
Price:
