NCP125-CHXGK (2010)

Toyota Ractis

Production Nov 2010 - May 2014
Engine 1NZFE
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 1 OF 2(1011- )NCP120,125,NSP120

Click highlighted areas on diagram

ドアパネル

diagram 5701 62785F 62785F 64818C 64819B 67005 67005B 67005B 67281B 67281B 67290 67837L 67837L 67881A 68131 68294B 75129C 75573C 75574B 9010908232 9010908232 9155180610
Part # Description Qty Price
62785F - SPACER, BACK DOOR GLASS
62785-12050

NCP12#,NSP12#

2
62785F - SPACER, BACK DOOR GLASS
62785-12050

NCP12#,NSP12#

2
64818C - SPACER, BACK WINDOW GLASS, NO.1
64818-52070

NCP12#,NSP12#

1
64819B - SPACER, BACK WINDOW GLASS, NO.2
64819-52060

NCP12#,NSP12#

1
67005 - PANEL SUB-ASSY, BACK DOOR
67005-52A80

NCP120,125,NSP120..X

オーディオ(日本向け)−AVN 4スピーカ

1
67005-52810

NCP120,125,NSP120

1
67005-52A80

NCP120,125,NSP120..G,S

オーディオ(日本向け)−AVN 6スピーカ

1
67005-52811

NCP120,125,NSP120

1
67005-52A80

NCP120,125,NSP120..X

オーディオ(日本向け)−AVN 4スピーカ

1
67005-52A81

NCP120,125,NSP120..G,S

オーディオ(日本向け)−AVN 6スピーカ

1
67005-52810

NCP120,125,NSP120

1
67005-52A83

NCP120,125,NSP120..G,S

オーディオ(日本向け)−AVN 6スピーカ

1
67005-52A83

NCP120,125,NSP120..X

オーディオ(日本向け)−AVN 4スピーカ

2
67005-52A83

NCP120,125,NSP120..G,S

オーディオ(日本向け)−AVN 6スピーカ

2
67005-52813

NCP120,125,NSP120

1
67005-52A80

NCP120,125,NSP120..G,S

オーディオ(日本向け)−AVN 6スピーカ

1
67005-52A81

NCP120,125,NSP120..X

オーディオ(日本向け)−AVN 4スピーカ

1
67005-52A83

NCP120,125,NSP120..X

オーディオ(日本向け)−AVN 4スピーカ

1
67005B - CUSHION(FOR BACK DOOR PANEL)
90541-09142

NCP12#,NSP12#

2
67005B - CUSHION(FOR BACK DOOR PANEL)
90541-09142

NCP12#,NSP12#

2
67281B - STOPPER, BACK DOOR, LOWER
67281-52010

NCP12#,NSP12#

2
67281B - STOPPER, BACK DOOR, LOWER
67281-52010

NCP12#,NSP12#

2
67290 - DAMPER ASSY, BACK DOOR
67290-52010

NCP120,125,NSP120

1
67837L - SEAL, DOOR DUST PROOF
67837-52020

NCP120,125,NSP120

2
67837L - SEAL, DOOR DUST PROOF
67837-52020

NCP120,125,NSP120

2
67881A - WEATHERSTRIP, BACK DOOR
67881-52160

NCP120,125,NSP120

1
68131 - GLASS, BACK DOOR
68105-52550

NCP125..X

*UVCEHT,厚さ=3.1,グリーン,“Vパッケージ”*(V)or*(W)

1
68105-52570

NCP12#,NSP12#

*EHT,厚さ=3.1,クールグリーン

1
68294B - DAM, BACK DOOR GLASS ADHESIVE
56117-50140

NCP12#,NSP12#

1
75129C - CUSHION, REAR LICENCE PLATE
75129-13020

NCP12#,NSP12#

2
75129-30010

NCP12#,NSP12#

2
68294-44030

NCP12#,NSP12#

ライセンスプレートブラケット−字光式対応(DOP)

2
75573C - MOULDING, BACK WINDOW, OUTSIDE
75573-52190

NCP12#,NSP12#

1
75574B - MOULDING, BACK WINDOW, OUTSIDE LH
75574-52080

NCP12#,NSP12#

1
Common parts
90109-08232
91551-80610
Linked diagrams
5701

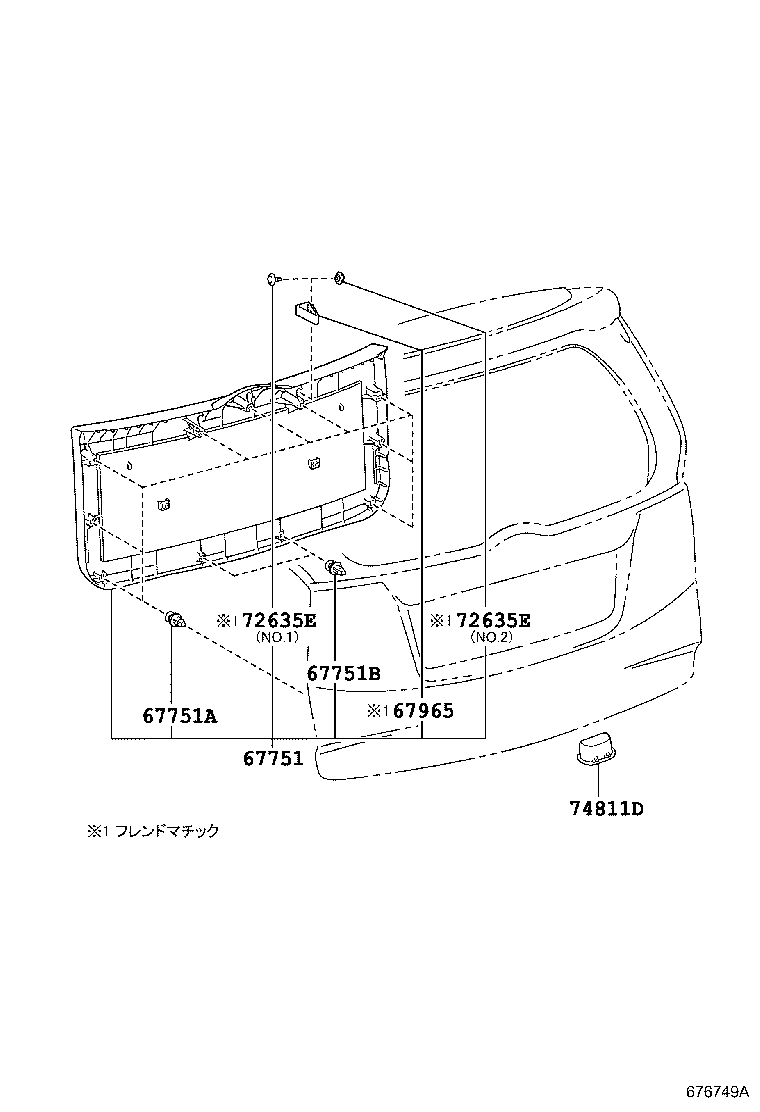

ILLUST NO. 2 OF 2(1011- )NCP120,125,NSP120

Click highlighted areas on diagram

ドアトリム

diagram 67751 67751A 67751B 67965 72635E 72635E 74811D
Part # Description Qty Price
67751 - BOARD, BACK DOOR TRIM
67750-52120C0

NCP120,125,NSP120..G

BLACK,TRIM2#,4#

1
67750-52130C0

NCP125,NSP120..G

ウェルキャブ(フレンドマチック取付用専用車 タイプV),BLACK,TRIM2#,4#

1
67750-52130C0

NCP125,NSP120..G

ウェルキャブ(フレンドマチック取付用専用車 タイプT),BLACK,TRIM2#,4#

1
67750-52120C0

NCP120,125,NSP120..S,X

BLACK,TRIM2#

1
67751A - CLIP(FOR BACK DOOR TRIM BOARD)
90467-10161

NCP12#,NSP12#

11
67965 - HOOK, BACK DOOR PULL STRAP
67965-52010

NCP125,NSP120..G

ウェルキャブ(フレンドマチック取付用専用車 タイプT)

1
67965-52010

NCP125,NSP120..G

ウェルキャブ(フレンドマチック取付用専用車 タイプV)

1
72635E - HOOK, REAR SEAT BACK LOCK
72635-13010C0

NCP125,NSP120..G

ウェルキャブ(フレンドマチック取付用専用車 タイプT),BLACK,NO.1

1
72635-13010C0

NCP125,NSP120..G

ウェルキャブ(フレンドマチック取付用専用車 タイプV),BLACK,NO.1

1
72635-13020C0

NCP125,NSP120..G

ウェルキャブ(フレンドマチック取付用専用車 タイプT),BLACK,NO.2

1
72635-13020C0

NCP125,NSP120..G

ウェルキャブ(フレンドマチック取付用専用車 タイプV),BLACK,NO.2

1
72635E - HOOK, REAR SEAT BACK LOCK
72635-13010C0

NCP125,NSP120..G

ウェルキャブ(フレンドマチック取付用専用車 タイプT),BLACK,NO.1

1
72635-13010C0

NCP125,NSP120..G

ウェルキャブ(フレンドマチック取付用専用車 タイプV),BLACK,NO.1

1
72635-13020C0

NCP125,NSP120..G

ウェルキャブ(フレンドマチック取付用専用車 タイプT),BLACK,NO.2

1
72635-13020C0

NCP125,NSP120..G

ウェルキャブ(フレンドマチック取付用専用車 タイプV),BLACK,NO.2

1
74811D - HANDLE, DOOR PULL
74811-13010C0

NCP120,125,NSP120..G

BLACK,TRIM2#,4#

1
74811-13010C0

NCP120,125,NSP120..S,X

BLACK,TRIM2#

1
