BU280K-QLQNS (1999)

Toyota Quick Deli/Urban Sup

Production Aug 1999 - Jun 2004
Engine 4B
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

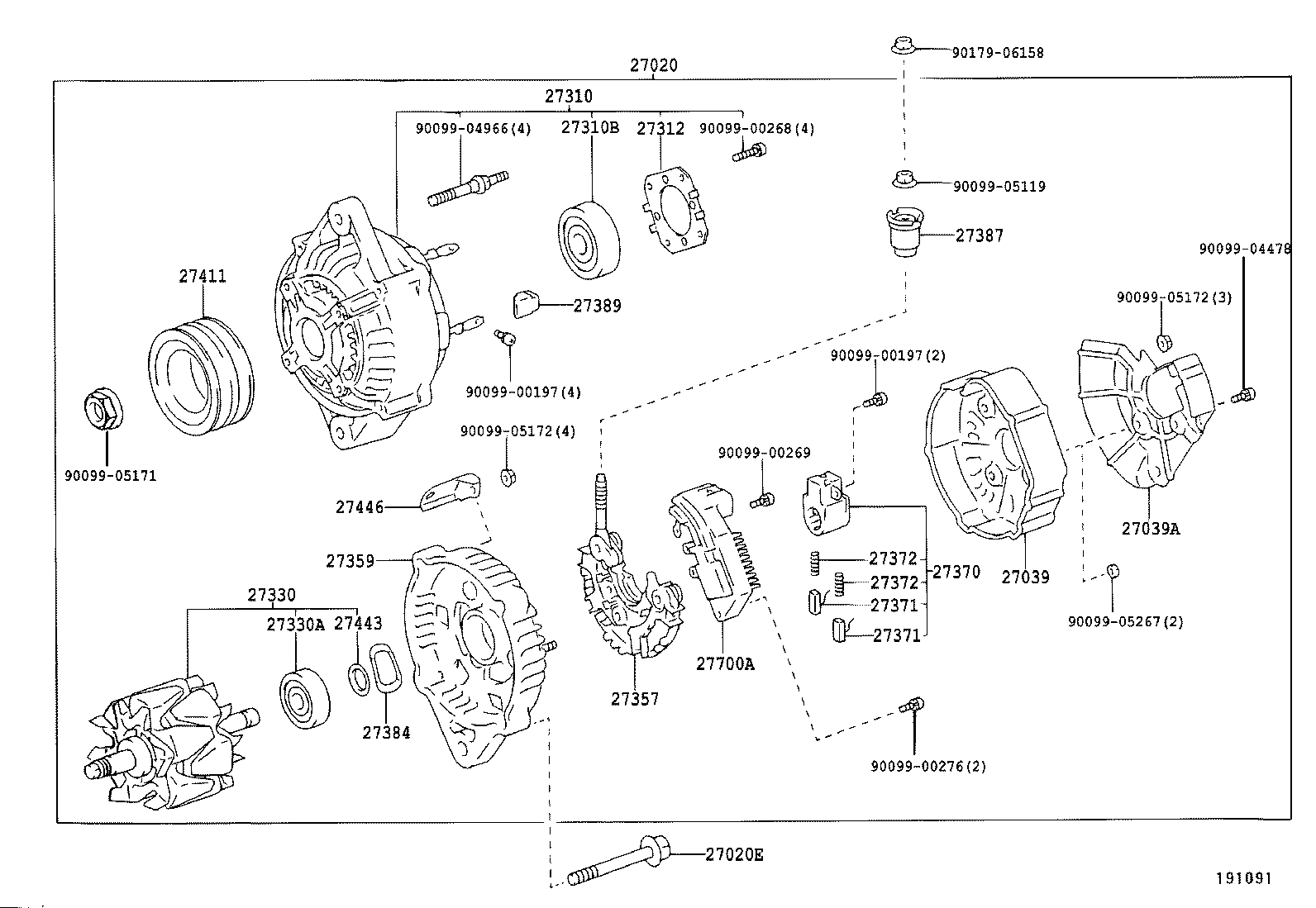

(9908-0406)4B..BU280..D

Click highlighted areas on diagram

24V 30A

diagram 27020 27020E 27039 27039A 27310 27310B 27312 27330 27330A 27357 27359 27370 27371 27371 27372 27372 27384 27387 27389 27411 27443 27446 27700A 9009900197 9009900197 9009900268 9009900269 9009900276 9009904478 9009904966 9009905119 9009905171 9009905172 9009905172 9009905267 9017906158
Part # Description Qty Price
27020 - ALTERNATOR ASSY
27060-58300

4B..BU28#

24V 50A

 1
27060-58290

4B..BU280..D

24V 30A

 1
27060-58410

4B..BU28#

24V 60A

 1
27020E - BOLT(FOR ALTERNATOR)
90148-10001

4B..BU28#

 1
27039 - COVER, ALTERNATOR REAR END
27039-50090

4B..BU28#

24V 60A

 1
27039-16380

4B..BU280..D

24V 30A

 1
27039-50090

4B..BU28#

24V 60A

 1
27039-17230

4B..BU28#

24V 50A

 1
27039A - COVER, ALTERNATOR REAR END, NO.2
27039-58330

4B..BU28#

24V 50A

 1
27310 - FRAME ASSY, DRIVE END, ALTERNATOR
27310-58040

4B..BU280..D

24V 30A

 1
27310-58430

4B..BU28#

24V 60A

 1
27310-58080

4B..BU28#

24V 50A

 1
27310B - BEARING(FOR ALTERNATOR DRIVE END FRAME)
90099-10192

4B..BU28#

24V 60A

 1
90099-10178

4B..BU280..D

24V 30A

 1
27312 - PLATE, RETAINER
27312-70200

4B..BU280..D

24V 30A

 1
27312-42010

4B..BU28#

24V 60A

 1
27330 - ROTOR ASSY, ALTERNATOR
27330-17240

4B..BU28#

24V 60A

 1
27330-58040

4B..BU280..D

24V 30A

 1
27330-58050

4B..BU28#

24V 50A

 1
27330A - BEARING(FOR ALTERNATOR ROTOR)
90099-10140

4B,5L..BU280,LY228,270..D

 1
27357 - HOLDER, ALTERNATOR, W/RECTIFIER
27357-16380

4B..BU280..D

24V 30A

 1
27357-17080

4B..BU28#

 1
27359 - FRAME, ALTERNATOR RECTIFIER END
27359-58050

4B..BU28#

24V 50A, 60A

 1
27359-16182

4B..BU280..D

24V 30A

 1
27370 - HOLDER ASSY, ALTERNATOR BRUSH
27370-58320

4B..BU280..D

24V 30A

 1
27371 - BRUSH, ALTERNATOR
27371-70300

4B..BU280..D

 2
27371 - BRUSH, ALTERNATOR
27371-70300

4B..BU280..D

 2
27372 - SPRING, ALTERNATOR BRUSH
27372-87501

4B..BU280..D

 2
27372 - SPRING, ALTERNATOR BRUSH
27372-87501

4B..BU280..D

 2
27384 - WASHER
27384-16380

4B..BU280..D

24V 30A

 1
27387 - INSULATOR, TERMINAL
27387-42021

4B..BU28#

24V 60A

 1
27387-70171

4B..BU280..D

 5
27389 - INSULATOR, TERMINAL
27389-63020

4B..BU280..D

24V 30A

 4
27411 - PULLEY, ALTERNATOR
27411-58220

4B..BU280..D

24V 30A

 1
27411-58330

4B..BU28#

24V 50A

 1
27443 - COVER, ALTERNATOR BEARING
27443-63020

4B,5L..BU280,LY228,270..D

 1
27446 - CLIP, ALTERNATOR CORD
27446-62012

4B..BU28#

 1
27700A - REGULATOR ASSY, GENERATOR
27700-58060

4B..BU280..D

 1
27700-58060

4B..BU28#..N

 1
Common parts
90099-00197
90099-00268
90099-00269
90099-00276
90099-04478
90099-04966
90099-05119
90099-05171
90099-05172
90099-05267
90179-06158

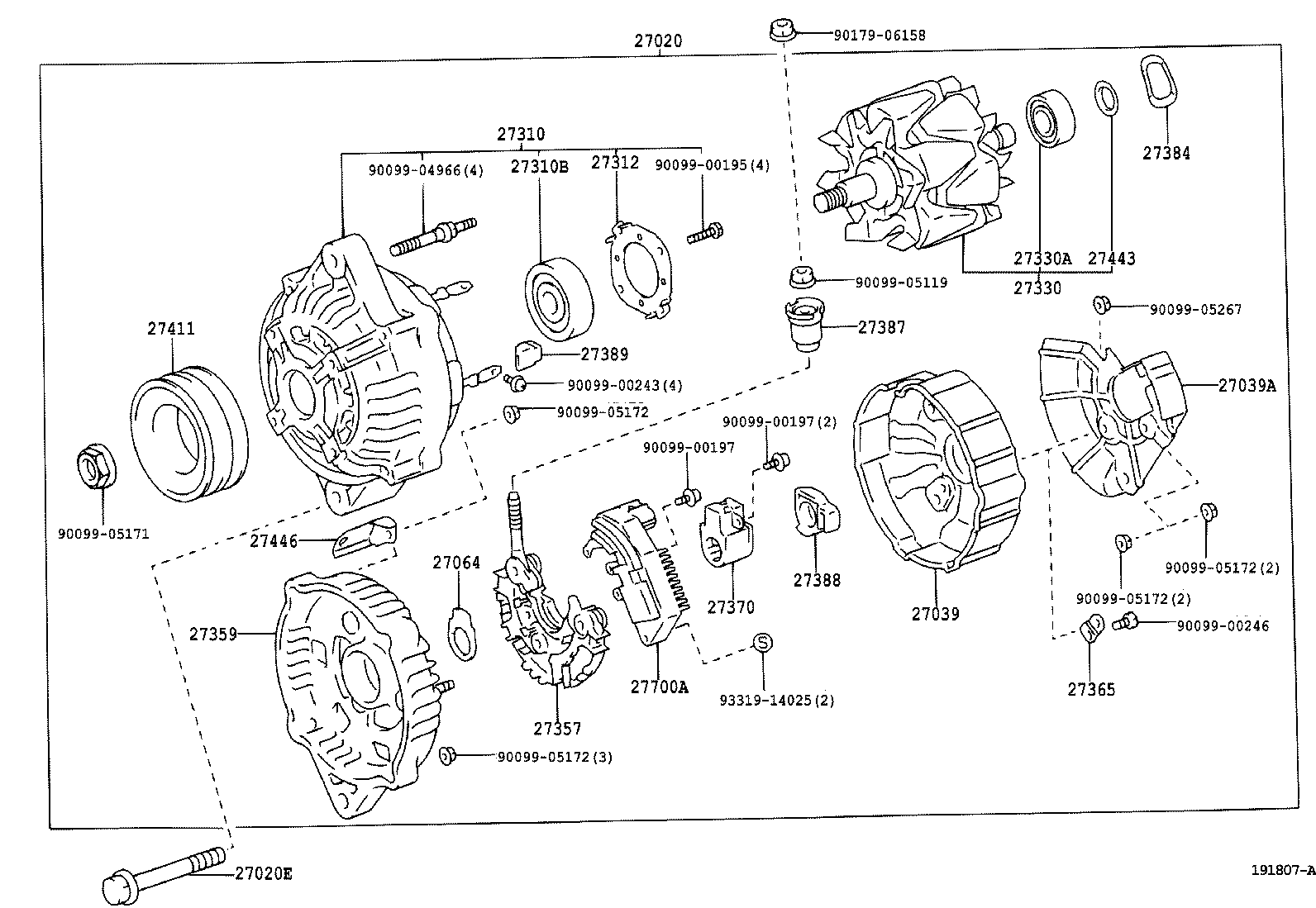

(9908-0206)4B

Click highlighted areas on diagram

24V 50A

diagram 27020 27020E 27039 27039A 27064 27310 27310B 27312 27330 27330A 27357 27359 27365 27370 27384 27387 27388 27389 27411 27443 27446 27700A 9009900195 9009900197 9009900197 9009900243 9009900246 9009904966 9009905119 9009905171 9009905172 9009905172 9009905172 9009905172 9009905267 9017906158 9331914025
Part # Description Qty Price
27020 - ALTERNATOR ASSY
27060-58300

4B..BU28#

24V 50A

 1
27060-58290

4B..BU280..D

24V 30A

 1
27060-58410

4B..BU28#

24V 60A

 1
27020E - BOLT(FOR ALTERNATOR)
90148-10001

4B..BU28#

 1
27039 - COVER, ALTERNATOR REAR END
27039-50090

4B..BU28#

24V 60A

 1
27039-16380

4B..BU280..D

24V 30A

 1
27039-50090

4B..BU28#

24V 60A

 1
27039-17230

4B..BU28#

24V 50A

 1
27039A - COVER, ALTERNATOR REAR END, NO.2
27039-58330

4B..BU28#

24V 50A

 1
27310 - FRAME ASSY, DRIVE END, ALTERNATOR
27310-58040

4B..BU280..D

24V 30A

 1
27310-58430

4B..BU28#

24V 60A

 1
27310-58080

4B..BU28#

24V 50A

 1
27310B - BEARING(FOR ALTERNATOR DRIVE END FRAME)
90099-10192

4B..BU28#

24V 60A

 1
90099-10178

4B..BU280..D

24V 30A

 1
27312 - PLATE, RETAINER
27312-70200

4B..BU280..D

24V 30A

 1
27312-42010

4B..BU28#

24V 60A

 1
27330 - ROTOR ASSY, ALTERNATOR
27330-17240

4B..BU28#

24V 60A

 1
27330-58040

4B..BU280..D

24V 30A

 1
27330-58050

4B..BU28#

24V 50A

 1
27330A - BEARING(FOR ALTERNATOR ROTOR)
90099-10140

4B,5L..BU280,LY228,270..D

 1
27357 - HOLDER, ALTERNATOR, W/RECTIFIER
27357-16380

4B..BU280..D

24V 30A

 1
27357-17080

4B..BU28#

 1
27359 - FRAME, ALTERNATOR RECTIFIER END
27359-58050

4B..BU28#

24V 50A, 60A

 1
27359-16182

4B..BU280..D

24V 30A

 1
27370 - HOLDER ASSY, ALTERNATOR BRUSH
27370-58320

4B..BU280..D

24V 30A

 1
27384 - WASHER
27384-16380

4B..BU280..D

24V 30A

 1
27387 - INSULATOR, TERMINAL
27387-42021

4B..BU28#

24V 60A

 1
27387-70171

4B..BU280..D

 5
27388 - COVER, ALTERNATOR BRUSH
27388-42010

4B,5L..BU28#,LY228,270

 1
27389 - INSULATOR, TERMINAL
27389-63020

4B..BU280..D

24V 30A

 4
27411 - PULLEY, ALTERNATOR
27411-58220

4B..BU280..D

24V 30A

 1
27411-58330

4B..BU28#

24V 50A

 1
27443 - COVER, ALTERNATOR BEARING
27443-63020

4B,5L..BU280,LY228,270..D

 1
27446 - CLIP, ALTERNATOR CORD
27446-62012

4B..BU28#

 1
27700A - REGULATOR ASSY, GENERATOR
27700-58060

4B..BU280..D

 1
27700-58060

4B..BU28#..N

 1
Common parts
90099-00195
90099-00197
90099-00243
90099-00246
90099-04966
90099-05119
90099-05171
90099-05172
90099-05267
90179-06158
93319-14025

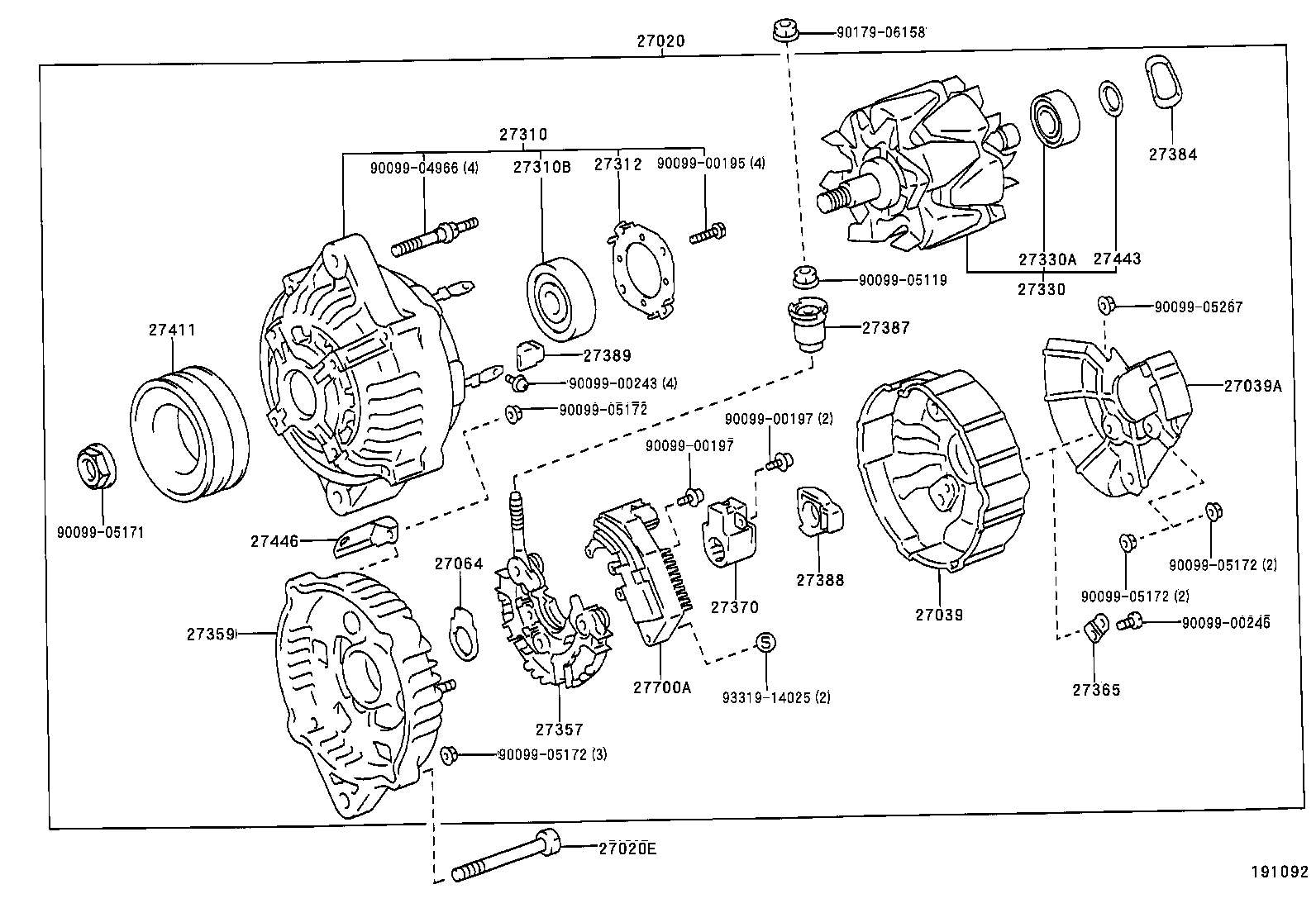

(0206-0406)4B

Click highlighted areas on diagram

24V 60A

diagram 27020 27020E 27039 27039A 27064 27310 27310B 27312 27330 27330A 27357 27359 27365 27370 27384 27387 27388 27389 27411 27443 27446 27700A 9009900195 9009900197 9009900197 9009900243 9009900246 9009904966 9009905119 9009905171 9009905172 9009905172 9009905172 9009905172 9009905267 9017906158 9331914025
Part # Description Qty Price
27020 - ALTERNATOR ASSY
27060-58300

4B..BU28#

24V 50A

 1
27060-58290

4B..BU280..D

24V 30A

 1
27060-58410

4B..BU28#

24V 60A

 1
27020E - BOLT(FOR ALTERNATOR)
90148-10001

4B..BU28#

 1
27039 - COVER, ALTERNATOR REAR END
27039-50090

4B..BU28#

24V 60A

 1
27039-16380

4B..BU280..D

24V 30A

 1
27039-50090

4B..BU28#

24V 60A

 1
27039-17230

4B..BU28#

24V 50A

 1
27039A - COVER, ALTERNATOR REAR END, NO.2
27039-58330

4B..BU28#

24V 50A

 1
27310 - FRAME ASSY, DRIVE END, ALTERNATOR
27310-58040

4B..BU280..D

24V 30A

 1
27310-58430

4B..BU28#

24V 60A

 1
27310-58080

4B..BU28#

24V 50A

 1
27310B - BEARING(FOR ALTERNATOR DRIVE END FRAME)
90099-10192

4B..BU28#

24V 60A

 1
90099-10178

4B..BU280..D

24V 30A

 1
27312 - PLATE, RETAINER
27312-70200

4B..BU280..D

24V 30A

 1
27312-42010

4B..BU28#

24V 60A

 1
27330 - ROTOR ASSY, ALTERNATOR
27330-17240

4B..BU28#

24V 60A

 1
27330-58040

4B..BU280..D

24V 30A

 1
27330-58050

4B..BU28#

24V 50A

 1
27330A - BEARING(FOR ALTERNATOR ROTOR)
90099-10140

4B,5L..BU280,LY228,270..D

 1
27357 - HOLDER, ALTERNATOR, W/RECTIFIER
27357-16380

4B..BU280..D

24V 30A

 1
27357-17080

4B..BU28#

 1
27359 - FRAME, ALTERNATOR RECTIFIER END
27359-58050

4B..BU28#

24V 50A, 60A

 1
27359-16182

4B..BU280..D

24V 30A

 1
27370 - HOLDER ASSY, ALTERNATOR BRUSH
27370-58320

4B..BU280..D

24V 30A

 1
27384 - WASHER
27384-16380

4B..BU280..D

24V 30A

 1
27387 - INSULATOR, TERMINAL
27387-42021

4B..BU28#

24V 60A

 1
27387-70171

4B..BU280..D

 5
27388 - COVER, ALTERNATOR BRUSH
27388-42010

4B,5L..BU28#,LY228,270

 1
27389 - INSULATOR, TERMINAL
27389-63020

4B..BU280..D

24V 30A

 4
27411 - PULLEY, ALTERNATOR
27411-58220

4B..BU280..D

24V 30A

 1
27411-58330

4B..BU28#

24V 50A

 1
27443 - COVER, ALTERNATOR BEARING
27443-63020

4B,5L..BU280,LY228,270..D

 1
27446 - CLIP, ALTERNATOR CORD
27446-62012

4B..BU28#

 1
27700A - REGULATOR ASSY, GENERATOR
27700-58060

4B..BU280..D

 1
27700-58060

4B..BU28#..N

 1
Common parts
90099-00195
90099-00197
90099-00243
90099-00246
90099-04966
90099-05119
90099-05171
90099-05172
90099-05267
90179-06158
93319-14025
