JCG11-AEAZH (2001)

Toyota Progres

Production Apr 2001 - Jun 2007
Engine 2JZFSE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(0104- )

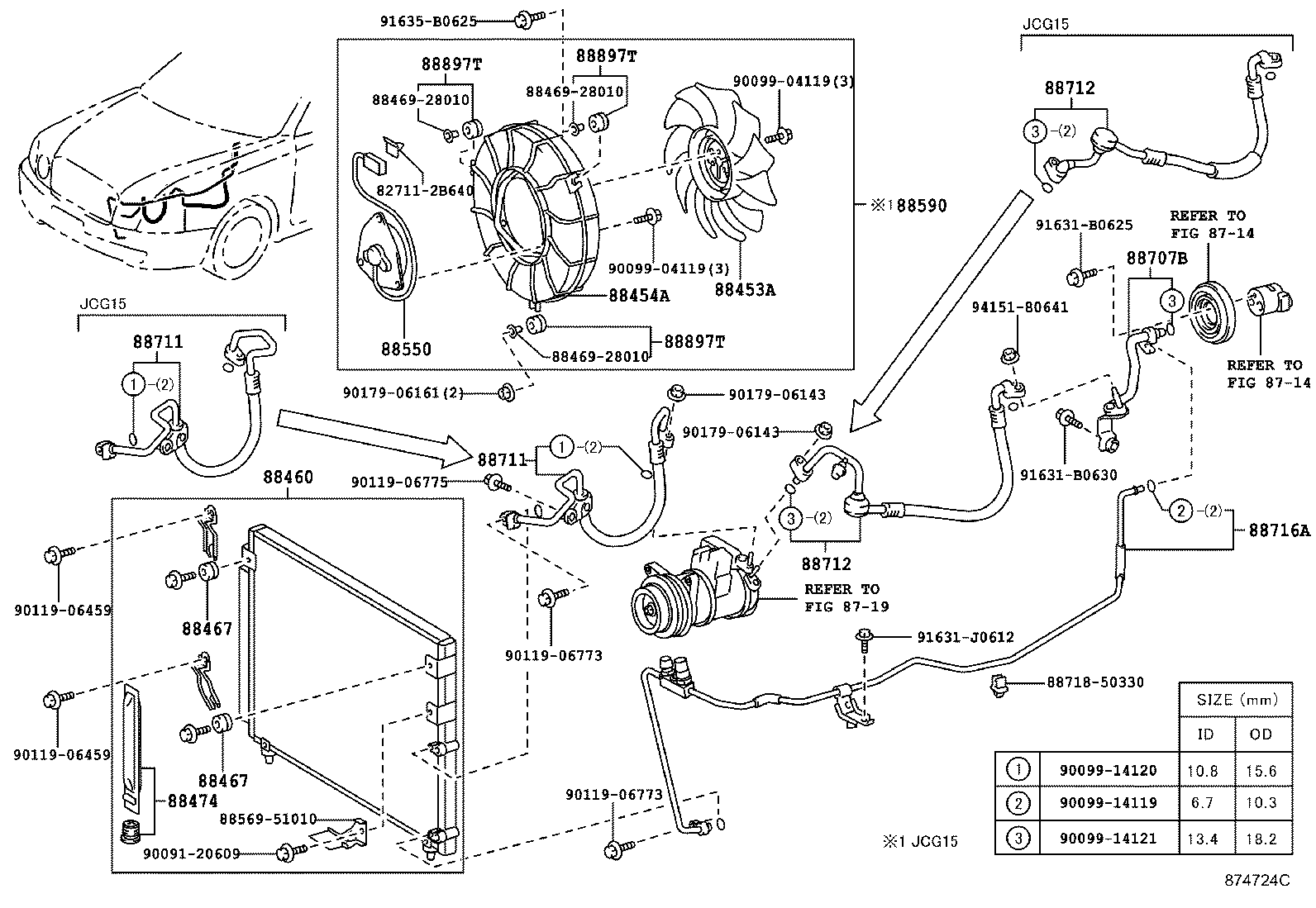

Click highlighted areas on diagram

diagram 827112B640 8714 8714 8719 88453A 88454A 88460 88467 88467 8846928010 8846928010 8846928010 88474 88550 8856951010 88590 88707B 88711 88711 88712 88712 88716A 8871850330 88897T 88897T 88897T 9009120609 9009904119 9009904119 9009914119 9009914120 9009914121 9011906459 9011906459 9011906773 9011906773 9011906775 9017906143 9017906143 9017906161 91631B0625 91631B0630 91631J0612 91635B0625 9415180641
Part # Description Qty Price
88460 - CONDENSER ASSY, COOLER
88460-51010

JCG1#

1
88460-51010

JCG1#

1
88467 - CUSHION, COOLER CONDENSER, NO.1
88467-32020

JCG1#

2
88467-32020

JCG1#

2
88467 - CUSHION, COOLER CONDENSER, NO.1
88467-32020

JCG1#

2
88467-32020

JCG1#

2
88474 - DRYER, COOLER
88474-22010

JCG1#

1
88474-47010

JCG1#

1
88707B - TUBE SUB-ASSY, SUCTION, B
88707-51010

JCG1#

1
88711 - HOSE, COOLER REFRIGERANT DISCHARGE, NO.1
88711-51010

JCG10,11

1
88703-51040

JCG10,11

1
88711 - HOSE, COOLER REFRIGERANT DISCHARGE, NO.1
88711-51010

JCG10,11

1
88703-51040

JCG10,11

1
88712 - HOSE, COOLER REFRIGERANT SUCTION, NO.1
88712-51010

JCG10,11

1
88712-51020

JCG10,11

1
88712 - HOSE, COOLER REFRIGERANT SUCTION, NO.1
88712-51010

JCG10,11

1
88712-51020

JCG10,11

1
88716A - PIPE, COOLER REFRIGERANT LIQUID, A
88706-51030

JCG1#

1
88726-51010

JCG1#

1
Common parts
82711-2B640
88469-28010
88569-51010
88718-50330
90091-20609
90099-04119
90099-14119
90099-14120
90099-14121
90119-06459
90119-06773
90119-06775
90179-06143
90179-06161
91631-B0625
91631-B0630
91631-J0612
91635-B0625
94151-80641
Linked diagrams
8714
8719
