AZT240-CEXGH (2001)

Toyota Premio/Allion

Production Dec 2001 - May 2007
Engine 1AZFSE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(0112-0412)

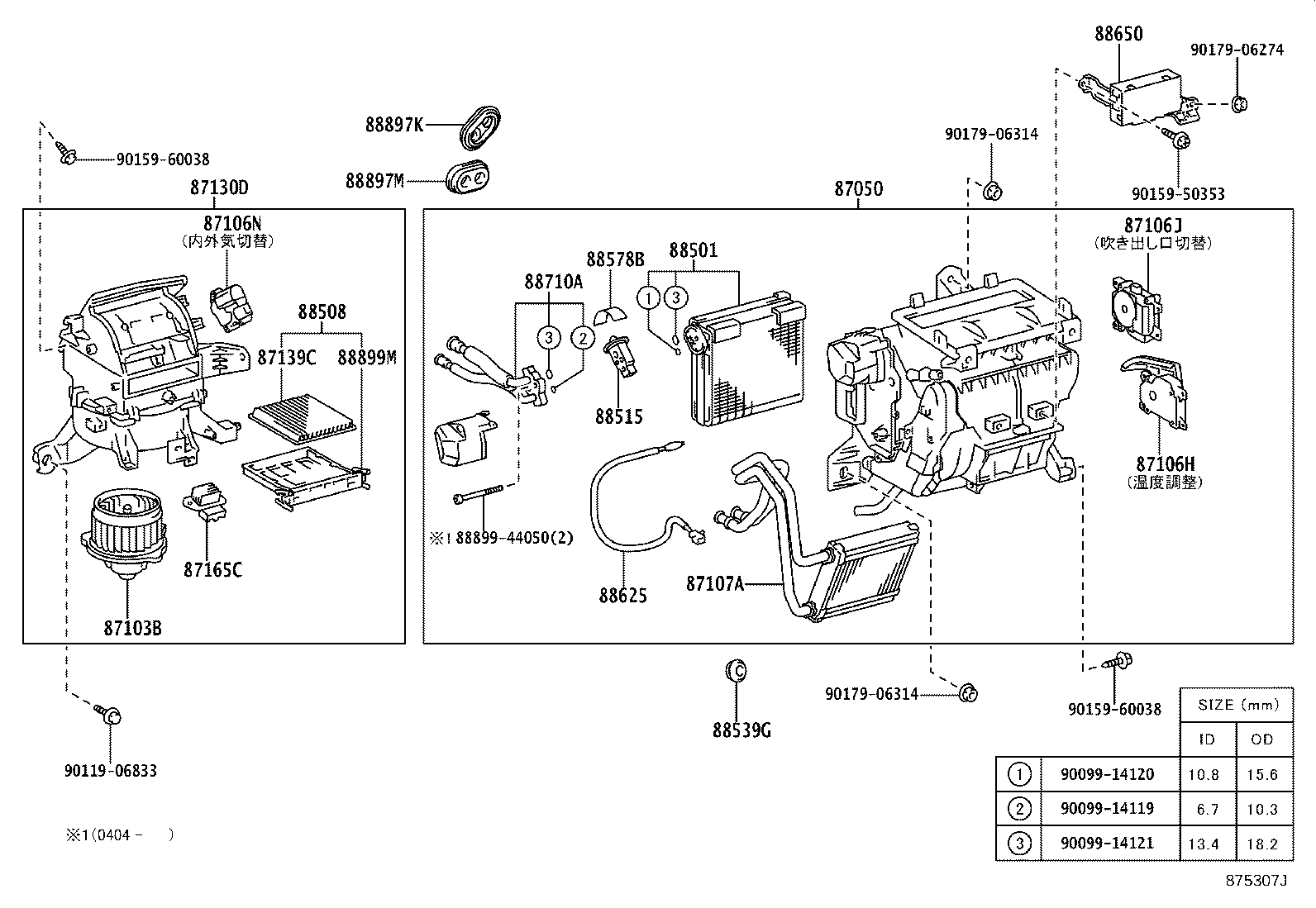

Click highlighted areas on diagram

diagram 87050 87103B 87106H 87106J 87106N 87107A 87130D 87139C 87165C 88501 88508 88515 88539G 88578B 88625 88650 88710A 88897K 88897M 8889944050 88899M 9009914119 9009914120 9009914121 9011906833 9015950353 9015960038 9015960038 9017906274 9017906314 9017906314
Part # Description Qty Price
87050 - RADIATOR ASSY, AIR CONDITIONER
87050-20680

AZT240

ｱﾘ(ｵ-ﾄ ｴｱｺﾝ)

 1
87050-20690

AZT240

ｶﾝﾚｲﾁ ｼﾖｳ & ｱﾘ(ｵ-ﾄｴｱｺﾝ)

 1
87050-20640

AZT240

 1
87050-20650

AZT240

ｶﾝﾚｲﾁ ｼﾖｳ

 1
87103B - MOTOR SUB-ASSY, BLOWER W/FAN
87103-12050

AZT240,NZT240,ZZT24#

 1
87103-12050

AZT240,NZT240,ZZT24#

 1
87106H - SERVO SUB-ASSY, DAMPER(FOR AIRMIX)
87106-12130

AZT240,NZT240,ZZT24#

 1
87106-20520

AZT240,NZT240,ZZT24#

 1
87106J - SERVO SUB-ASSY, DAMPER(FOR MODE)
87106-13030

AZT240,NZT240,ZZT24#

 1
87106-13030

AZT240,NZT240,ZZT24#

 1
87106N - SERVO SUB-ASSY, DAMPER(FOR RECIRCULATION)
87106-12150

AZT240,NZT240,ZZT24#

 1
87106-12150

AZT240,NZT240,ZZT24#

 1
87107A - UNIT SUB-ASSY, HEATER RADIATOR
87107-20720

AZT240,NZT240,ZZT24#

ｱﾘ(ｵ-ﾄ ｴｱｺﾝ)

 1
87107-20740

AZT240,NZT240,ZZT24#

 1
87130D - BLOWER ASSY
87130-20690

AZT240,NZT240,ZZT24#

 1
87130-20680

AZT240,NZT240,ZZT24#

ｶﾝﾚｲﾁ ｼﾖｳ

 1
87130-20670

AZT240,NZT240,ZZT24#

 1
87130-20700

AZT240,NZT240,ZZT24#

ｶﾝﾚｲﾁ ｼﾖｳ

 1
87139C - FILTER, CLEAN AIR
87139-12010

AZT240,NZT240,ZZT24#

微細塵ﾌｨﾙﾀ

 1
87139-12010

AZT240,NZT240,ZZT24#

微細塵ﾌｨﾙﾀ

 1
87139-44010

AZT240,NZT240,ZZT24#

脱臭 & 花粉ﾌｨﾙﾀ

 1
87139-44010

AZT240,NZT240,ZZT24#

脱臭 & 花粉ﾌｨﾙﾀ

 1
87165C - CONTROL, BLOWER MOTOR
87165-13010

AZT240,NZT240,ZZT24#

 1
87165-13010

AZT240,NZT240,ZZT24#

 1
88501 - EVAPORATOR SUB-ASSY, COOLER, NO.1
88501-12440

AZT240,NZT240,ZZT24#

ｱﾘ(ｵ-ﾄ ｴｱｺﾝ)

 1
88501-68010

AZT240,NZT240,ZZT24#

 1
88508 - FILTER SUB-ASSY, CLEAN AIR
88508-52010

AZT240,NZT240,ZZT24#

 1
88515 - VALVE, COOLER EXPANSION
88515-20140

AZT240

 1
88515-21040

AZT240

 1
88515-21040

AZT240

 1
88539G - GROMMET (FOR COOLER UNIT DRAIN HOSE)
90480-26022

AZT240,NZT240,ZZT24#

 1
90480-26022

AZT240,NZT240,ZZT24#

 1
88578B - PACKING, COOLING UNIT, NO.1
88578-12520

AZT240,NZT240,ZZT24#

 1
88625 - THERMISTOR, COOLER, NO.1
88625-21030

AZT240,NZT240,ZZT24#

 1
88625-60140

AZT240,NZT240,ZZT24#

ｱﾘ(ｵ-ﾄ ｴｱｺﾝ)

 1
88650 - AMPLIFIER ASSY, COOLER STABILIZER
88650-2B680

AZT240

 1
88650-2B681

AZT240

 1
88650-20A10

AZT240

 1
88710A - TUBE ASSY, AIR CONDITIONER
88710-20830

AZT240

ｱﾘ(ﾏﾆﾕｱﾙ ｴｱｺﾝ)

 1
88710-20830

AZT240,NZT240,ZZT24#

 1
88897K - GROMMET, (FOR COOLER PIPE)
88897-12240

AZT240,NZT240,ZZT24#

 1
88897-12240

AZT240,NZT240,ZZT24#

 1
88897M - GROMMET (FOR HEATER PIPE)
90480-01405

AZT240,NZT240,ZZT24#

 1
90480-01405

AZT240,NZT240,ZZT24#

 1
88899M - PLATE, COVER(FOR AIR FILTER)
88548-52010

AZT240,NZT240,ZZT24#

 1
Common parts
88899-44050
90099-14119
90099-14120
90099-14121
90119-06833
90159-50353
90159-60038
90179-06274
90179-06314

(0412- )

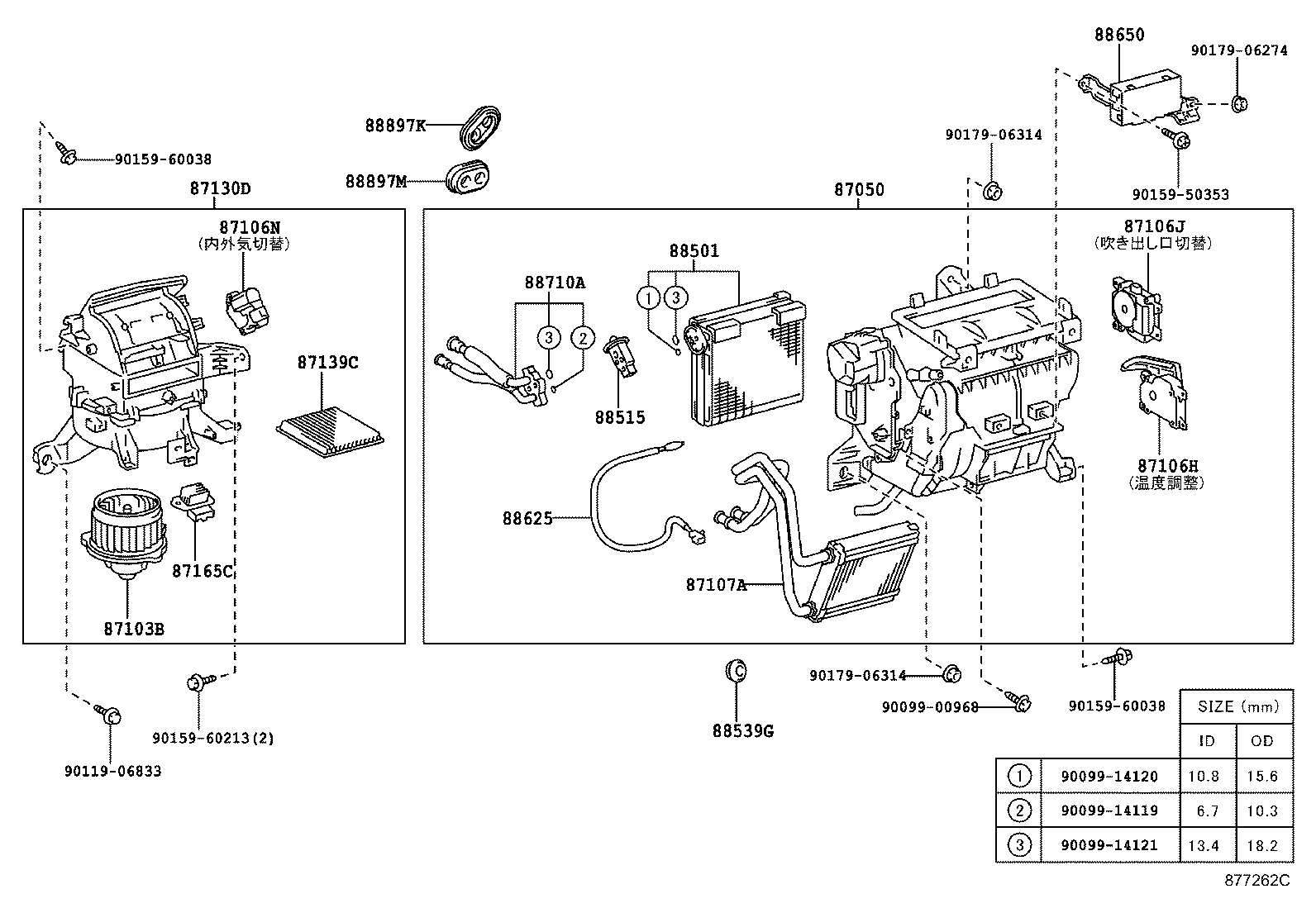

Click highlighted areas on diagram

diagram 87050 87103B 87106H 87106J 87106N 87107A 87130D 87139C 87165C 88501 88515 88539G 88625 88650 88710A 88897K 88897M 9009900968 9009914119 9009914120 9009914121 9011906833 9015950353 9015960038 9015960038 9015960213 9017906274 9017906314 9017906314
Part # Description Qty Price
87050 - RADIATOR ASSY, AIR CONDITIONER
87050-20680

AZT240

ｱﾘ(ｵ-ﾄ ｴｱｺﾝ)

 1
87050-20690

AZT240

ｶﾝﾚｲﾁ ｼﾖｳ & ｱﾘ(ｵ-ﾄｴｱｺﾝ)

 1
87050-20640

AZT240

 1
87050-20650

AZT240

ｶﾝﾚｲﾁ ｼﾖｳ

 1
87103B - MOTOR SUB-ASSY, BLOWER W/FAN
87103-12050

AZT240,NZT240,ZZT24#

 1
87103-12050

AZT240,NZT240,ZZT24#

 1
87106H - SERVO SUB-ASSY, DAMPER(FOR AIRMIX)
87106-12130

AZT240,NZT240,ZZT24#

 1
87106-20520

AZT240,NZT240,ZZT24#

 1
87106J - SERVO SUB-ASSY, DAMPER(FOR MODE)
87106-13030

AZT240,NZT240,ZZT24#

 1
87106-13030

AZT240,NZT240,ZZT24#

 1
87106N - SERVO SUB-ASSY, DAMPER(FOR RECIRCULATION)
87106-12150

AZT240,NZT240,ZZT24#

 1
87106-12150

AZT240,NZT240,ZZT24#

 1
87107A - UNIT SUB-ASSY, HEATER RADIATOR
87107-20720

AZT240,NZT240,ZZT24#

ｱﾘ(ｵ-ﾄ ｴｱｺﾝ)

 1
87107-20740

AZT240,NZT240,ZZT24#

 1
87130D - BLOWER ASSY
87130-20690

AZT240,NZT240,ZZT24#

 1
87130-20680

AZT240,NZT240,ZZT24#

ｶﾝﾚｲﾁ ｼﾖｳ

 1
87130-20670

AZT240,NZT240,ZZT24#

 1
87130-20700

AZT240,NZT240,ZZT24#

ｶﾝﾚｲﾁ ｼﾖｳ

 1
87139C - FILTER, CLEAN AIR
87139-12010

AZT240,NZT240,ZZT24#

微細塵ﾌｨﾙﾀ

 1
87139-12010

AZT240,NZT240,ZZT24#

微細塵ﾌｨﾙﾀ

 1
87139-44010

AZT240,NZT240,ZZT24#

脱臭 & 花粉ﾌｨﾙﾀ

 1
87139-44010

AZT240,NZT240,ZZT24#

脱臭 & 花粉ﾌｨﾙﾀ

 1
87165C - CONTROL, BLOWER MOTOR
87165-13010

AZT240,NZT240,ZZT24#

 1
87165-13010

AZT240,NZT240,ZZT24#

 1
88501 - EVAPORATOR SUB-ASSY, COOLER, NO.1
88501-12440

AZT240,NZT240,ZZT24#

ｱﾘ(ｵ-ﾄ ｴｱｺﾝ)

 1
88501-68010

AZT240,NZT240,ZZT24#

 1
88515 - VALVE, COOLER EXPANSION
88515-20140

AZT240

 1
88515-21040

AZT240

 1
88515-21040

AZT240

 1
88539G - GROMMET (FOR COOLER UNIT DRAIN HOSE)
90480-26022

AZT240,NZT240,ZZT24#

 1
90480-26022

AZT240,NZT240,ZZT24#

 1
88625 - THERMISTOR, COOLER, NO.1
88625-21030

AZT240,NZT240,ZZT24#

 1
88625-60140

AZT240,NZT240,ZZT24#

ｱﾘ(ｵ-ﾄ ｴｱｺﾝ)

 1
88650 - AMPLIFIER ASSY, COOLER STABILIZER
88650-2B680

AZT240

 1
88650-2B681

AZT240

 1
88650-20A10

AZT240

 1
88710A - TUBE ASSY, AIR CONDITIONER
88710-20830

AZT240

ｱﾘ(ﾏﾆﾕｱﾙ ｴｱｺﾝ)

 1
88710-20830

AZT240,NZT240,ZZT24#

 1
88897K - GROMMET, (FOR COOLER PIPE)
88897-12240

AZT240,NZT240,ZZT24#

 1
88897-12240

AZT240,NZT240,ZZT24#

 1
88897M - GROMMET (FOR HEATER PIPE)
90480-01405

AZT240,NZT240,ZZT24#

 1
90480-01405

AZT240,NZT240,ZZT24#

 1
Common parts
90099-00968
90099-14119
90099-14120
90099-14121
90119-06833
90159-50353
90159-60038
90159-60213
90179-06274
90179-06314
