S321M-ZQGF3 (2015)

Toyota Pixis Van

Production Mar 2015 - Nov 2017
Engine KFVE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(1112-1711)

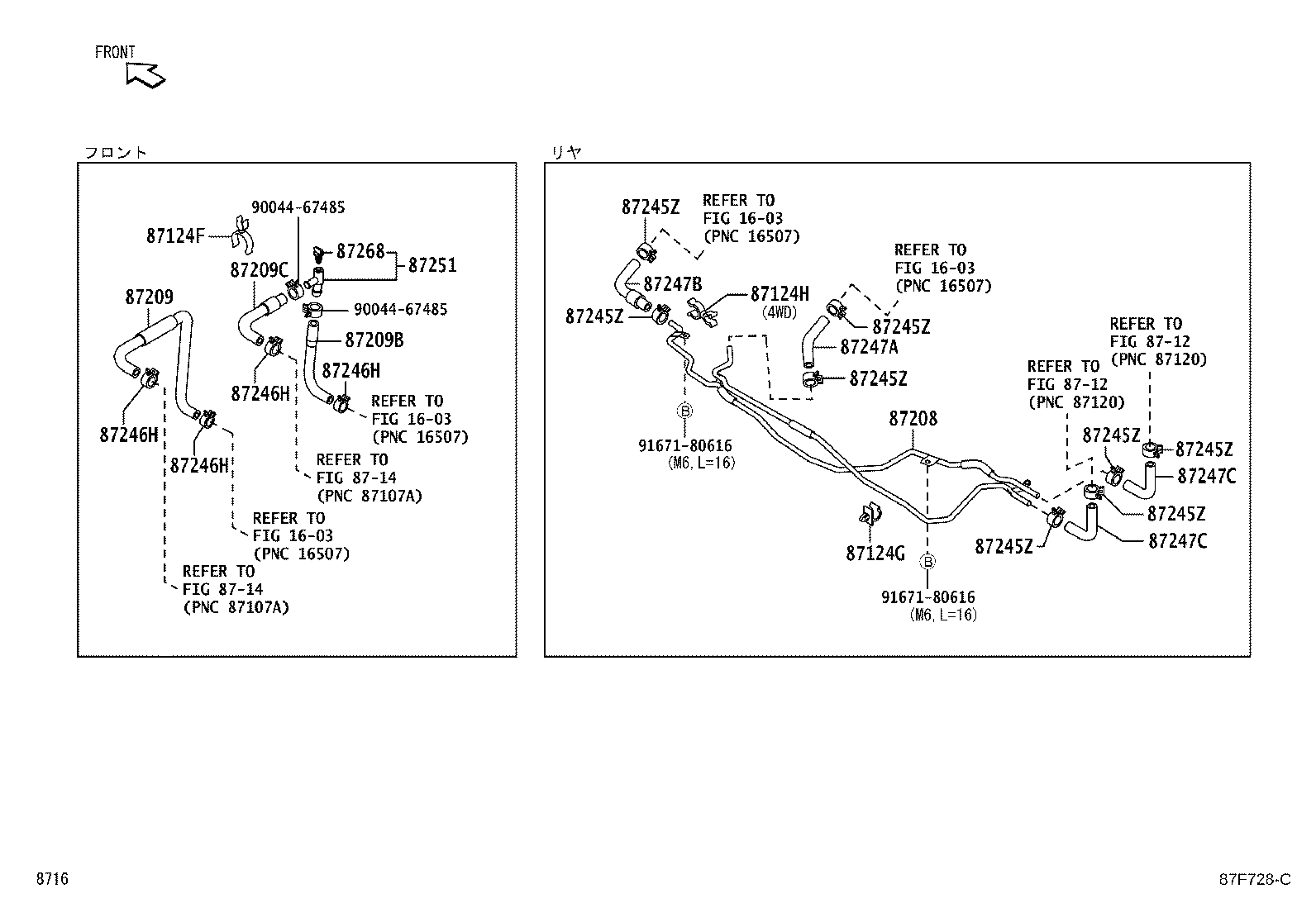

Click highlighted areas on diagram

diagram 1603 1603 1603 1603 8712 8712 87124F 87124G 87124H 8714 8714 87208 87209 87209B 87209C 87245Z 87245Z 87245Z 87245Z 87245Z 87245Z 87245Z 87245Z 87246H 87246H 87246H 87246H 87247A 87247B 87247C 87247C 87251 87268 9004467485 9004467485 9167180616 9167180616
Part # Description Qty Price
87124F - CLAMP, HEATER HOSE, NO.1
90044-64520

S321,331..PS2

1
87124G - CLAMP, HEATER HOSE, NO.2
90044-64712

S321,331..STD..PS2

リヤ ヒーター 有り

1
87208 - PIPE SUB-ASSY, HEATER WATER
87208-B5050

S321,331..STD..PS2

リヤ ヒーター 有り

1
87209 - HOSE SUB-ASSY, WATER
87245-B5010

S321,331..PS2

1
87209B - HOSE SUB-ASSY, WATER, B
87245-B5020

S321,331..PS2

1
87209C - HOSE SUB-ASSY, WATER, C
87245-B5030

S321,331..PS2

1
87245Z - CLIP OR CLAMP (FOR HEATER WATER HOSE)
90044-67472

S321,331..STD..PS2

リヤ ヒーター 有り

8
87245Z - CLIP OR CLAMP (FOR HEATER WATER HOSE)
90044-67472

S321,331..STD..PS2

リヤ ヒーター 有り

8
87245Z - CLIP OR CLAMP (FOR HEATER WATER HOSE)
90044-67472

S321,331..STD..PS2

リヤ ヒーター 有り

8
87245Z - CLIP OR CLAMP (FOR HEATER WATER HOSE)
90044-67472

S321,331..STD..PS2

リヤ ヒーター 有り

8
87245Z - CLIP OR CLAMP (FOR HEATER WATER HOSE)
90044-67472

S321,331..STD..PS2

リヤ ヒーター 有り

8
87245Z - CLIP OR CLAMP (FOR HEATER WATER HOSE)
90044-67472

S321,331..STD..PS2

リヤ ヒーター 有り

8
87245Z - CLIP OR CLAMP (FOR HEATER WATER HOSE)
90044-67472

S321,331..STD..PS2

リヤ ヒーター 有り

8
87245Z - CLIP OR CLAMP (FOR HEATER WATER HOSE)
90044-67472

S321,331..STD..PS2

リヤ ヒーター 有り

8
87246H - CLIP OR CLAMP(FOR HEATER WATER HOSE)
90044-67472

S321,331..PS2

4
87246H - CLIP OR CLAMP(FOR HEATER WATER HOSE)
90044-67472

S321,331..PS2

4
87246H - CLIP OR CLAMP(FOR HEATER WATER HOSE)
90044-67472

S321,331..PS2

4
87246H - CLIP OR CLAMP(FOR HEATER WATER HOSE)
90044-67472

S321,331..PS2

4
87247A - HOSE, HEATER WATER, A
87245-B5170

S321,331..STD

リヤ ヒーター 有り

1
87247B - HOSE, HEATER WATER, B
87245-B5180

S321,331..STD

リヤ ヒーター 有り

1
87247C - HOSE, HEATER WATER, C
87245-97507

S321,331..STD..PS2

リヤ ヒーター 有り

2
87247C - HOSE, HEATER WATER, C
87245-97507

S321,331..STD..PS2

リヤ ヒーター 有り

2
87251 - JOINT OR UNION, WATER HOSE THROUGH
16035-B0011

S321,331..PS2

タイプ B

1
87268 - COCK, WATER HOSE DRAIN(FOR REAR HEATER)
16407-97201

S321,331..PS2

O−リング付き

1
Common parts
90044-67485
91671-80616
Linked diagrams
1603
8712
8714
