S321M-ZQGF3 (2015)

Toyota Pixis Van

Production Mar 2015 - Nov 2017
Engine KFVE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(1112-1711)

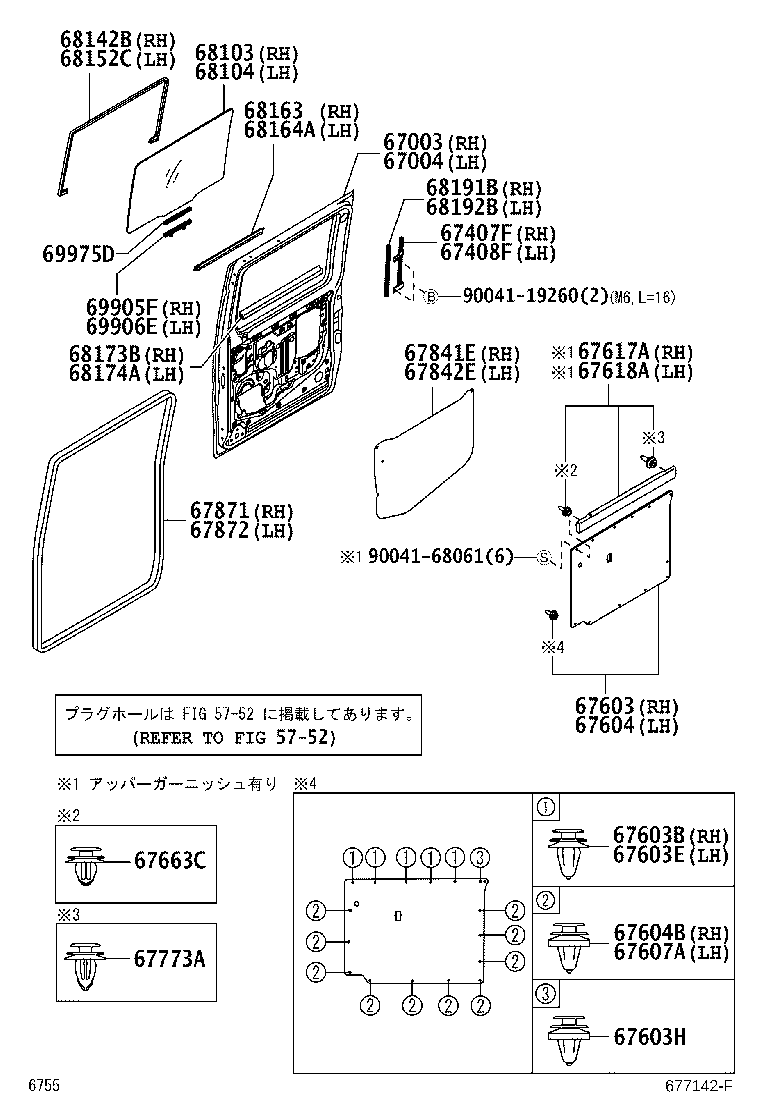

Click highlighted areas on diagram

diagram 5752 67003 67004 67407F 67408F 67603 67603B 67603E 67603H 67604 67604B 67607A 67617A 67618A 67663C 67773A 67841E 67842E 67871 67872 68103 68104 68142B 68152C 68163 68164A 68173B 68174A 68191B 68192B 69905F 69906E 69975D 9004119260 9004168061
Part # Description Qty Price
67407F - FRAME SUB-ASSY, REAR DOOR WINDOW, REAR LOWER RH
67407-B5020

S321,331..PS2

1
67408F - FRAME SUB-ASSY, REAR DOOR WINDOW, REAR LOWER LH
67408-B5030

S321,331..PS2

1
67603 - BOARD SUB-ASSY, REAR DOOR TRIM, RH
67630-B5052B1

S321,331..CR

GRAY,TRIM1#

1
67630-B5110B0

S321,331..CR

ビジネスパック,GRAY,TRIM1#

1
67603B - CLIP(FOR REAR DOOR TRIM BOARD)
67771-87705

S321,331

パッキン ナシ

5
67603E - CLIP(FOR REAR DOOR TRIM BOARD)
67771-87705

S321,331

パッキン ナシ

5
67603H - CLIP(FOR REAR DOOR TRIM BOARD)
67771-B5030

S321,331

パッキン付き

2
67604 - BOARD SUB-ASSY, REAR DOOR TRIM, LH
67640-B5190B0

S321,331..CR

ビジネスパック,GRAY,TRIM1#

1
67640-B5062B1

S321,331..CR

GRAY,TRIM1#

1
67604B - CLIP(FOR SLIDE DOOR TRIM BOARD)
67771-B5030

S321,331

パッキン付き

10
67607A - CLIP(FOR SLIDE DOOR TRIM BOARD)
67771-B5030

S321,331

パッキン付き

10
67617A - BASE, REAR DOOR TRIM, RH
67617-B5010B0

S321,331..CR

GRAY,TRIM1#

1
67618A - BASE, REAR DOOR TRIM, LH
67618-B5010B0

S321,331..CR

GRAY,TRIM1#

1
67663C - CLIP(FOR DOOR FRAME GARNISH)
90467-10167

S321,331..CR

2
67773A - CLIP, REAR DOOR TRIM UPPER RETAINER, NO.1
67771-B2010

S321,331..CR

2
67841E - COVER, REAR DOOR SERVICE HOLE, RH
67841-B5010

S321,331..CR..PS2

ビジネスパック

1
67842-B5010

S321,331..CR..PS2

1
67842E - COVER, REAR DOOR SERVICE HOLE, LH
67841-B5010

S321,331..CR..PS2

ビジネスパック

1
67842-B5010

S321,331..CR..PS2

1
67871 - WEATHERSTRIP, REAR DOOR, RH
67871-B5010

S321,331..PS2

1
67872 - WEATHERSTRIP, REAR DOOR, LH
67871-B5010

S321,331..PS2

1
68103 - GLASS SUB-ASSY, REAR DOOR, RH
68113-B5021

S321,331..CR,DLX

1
68113-B5020

S321,331..(CR,DLX)..PS2

厚さ=3.1,ダークグレー

1
68104 - GLASS SUB-ASSY, REAR DOOR, LH
68114-B5020

S321,331..(CR,DLX)..PS2

*TT,厚さ=3.1,ダークグレー

1
68114-B5021

S321,331..CR,DLX

1
68163 - WEATHERSTRIP, REAR DOOR GLASS, OUTER
68163-B5010

S321,331..PS2

1
68164A - WEATHERSTRIP, REAR DOOR GLASS, OUTER LH
68163-B5010

S321,331..PS2

1
68173B - WEATHERSTRIP, REAR DOOR GLASS, INNER RH
68173-B5040

S321,331..CR..PS2

1
68173-B5030

S321,331..CR..PS2

ビジネスパック

1
68174A - WEATHERSTRIP, REAR DOOR GLASS, INNER LH
68173-B5040

S321,331..CR..PS2

1
68173-B5030

S321,331..CR..PS2

ビジネスパック

1
68191B - RUN, REAR DOOR GLASS, NO.2 RH
68145-B5010

S321,331..PS2

1
68192B - RUN, REAR DOOR GLASS, NO.2 LH
68145-B5010

S321,331..PS2

1
69905F - CHANNEL SUB-ASSY, REAR DOOR GLASS, RH
69905-87502

S321,331..PS2

1
69906E - CHANNEL SUB-ASSY, REAR DOOR GLASS, LH
69905-87502

S321,331..PS2

1
69975D - FILLER, REAR DOOR GLASS CHANNAL
69975-87503

S321,331..PS2

2
Common parts
90041-19260
90041-68061
Linked diagrams
5752
