S510U-TQRF (2016)

Toyota Pixis Truck

Production Oct 2016 - Jun 2018
Engine KFVE
Transmission 4AT ATM
Displacement 2500cc
Power 168 HP (125 kW)

(1409- )

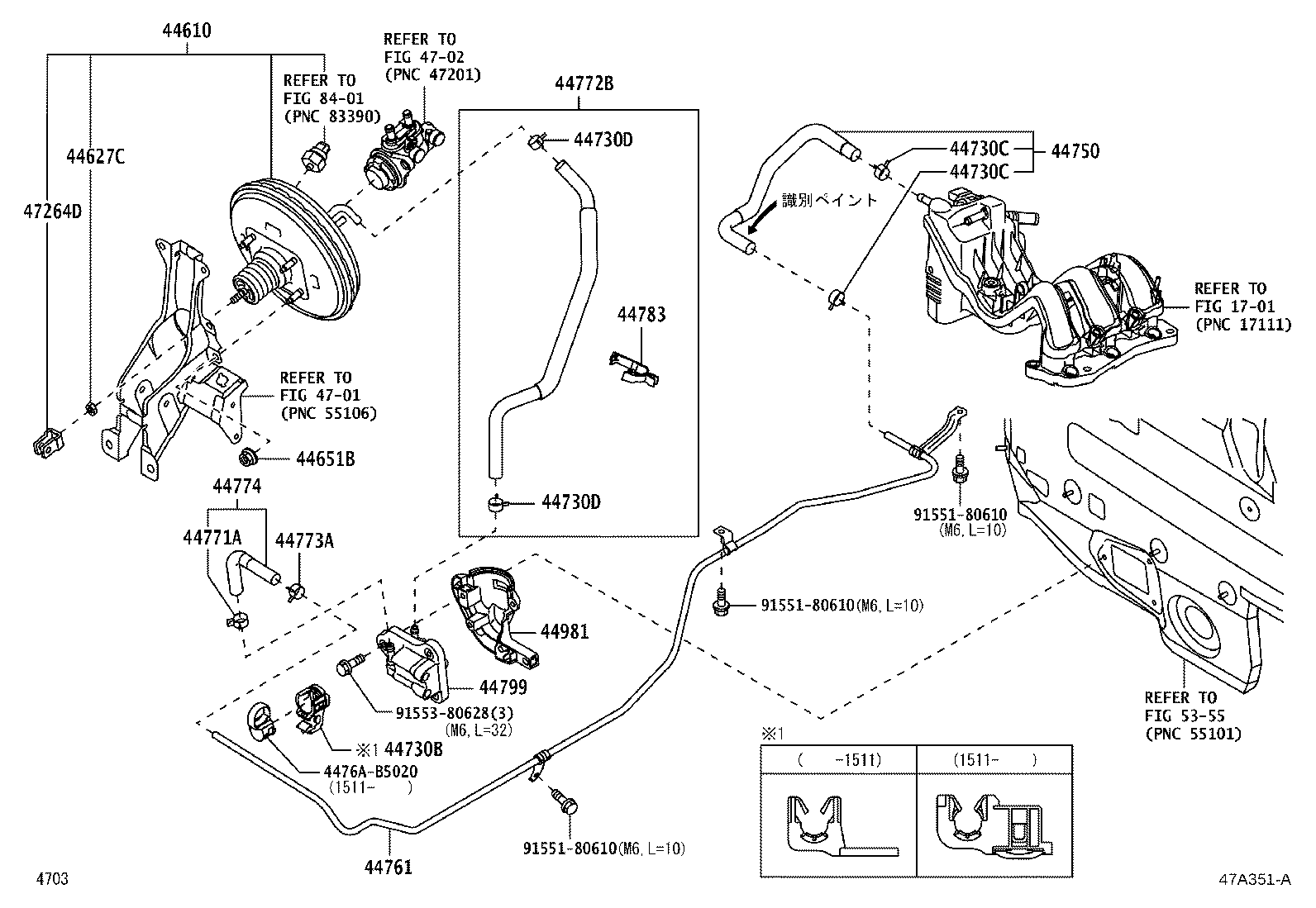

Click highlighted areas on diagram

diagram 1701 44610 44627C 44651B 44730B 44730C 44730C 44730D 44730D 44750 44761 4476AB5020 44771A 44772B 44773A 44774 44783 44799 44981 4701 4702 47264D 5355 8401 9155180610 9155180610 9155180610 9155380628
Part # Description Qty Price
44610 - BOOSTER ASSY, BRAKE
44610-B5130

S500,510..4AT

1
44627C - NUT, BOOSTER SLEEVE CYLINDER
94120-40800

S500,510

M8

1
44651B - NUT, BOOSTER
90041-79300

S500,510

M8

4
44730B - CLAMP, VACUUM HOSE
4476A-B5011

S500,510

1
44730C - CLIP(FOR VACUUM HOSE)
90044-67161

S500,510

2
44730C - CLIP(FOR VACUUM HOSE)
90044-67161

S500,510

2
44730D - CLIP(FOR VACUUM HOSE, NO.1)
90044-67161

S500,510

2
44730D - CLIP(FOR VACUUM HOSE, NO.1)
90044-67161

S500,510

2
44750 - HOSE ASSY, VACUUM
44750-B5251

S500,510

識別ペイント=オレンジ

1
44761 - TUBE, INTAKE MANIFOLD OR VACUUM PUMP TO CONNECTOR
44761-B5090

S500,510

1
44771A - CLIP(FOR VACUUM TUBE CONNECTOR HOSE)
90044-67161

S500,510

1
44772B - HOSE, CHECK VALVE TO BRAKE BOOSTER
44772-B5080

S500,510

1
44773A - CLIP, NO.1(FOR VACUUM HOSE, NO.2)
90044-67399

S500,510

1
44774 - HOSE, UNION TO CONNECTOR TUBE
44774-B5080

S500,510

1
44783 - CLAMP, VACUUM HOSE
44783-B5010

S500,510

1
44799 - WAY, BRAKE VACUUM HOSE
47391-B5030

S500,510

1
44981 - COVER, BOOSTER
48685-B5010

S500,510

1
47264D - CLEVIS, BRAKE MASTER CYLINDER PUSH ROD
47264-B2020

S500,510

1
Common parts
4476A-B5020
91551-80610
91553-80628
Linked diagrams
1701
4701
4702
5355
8401
