LA300A-GBDF (2012)

Toyota Pixis Epoch

Production Apr 2012 - Jul 2013
Engine KFVE
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

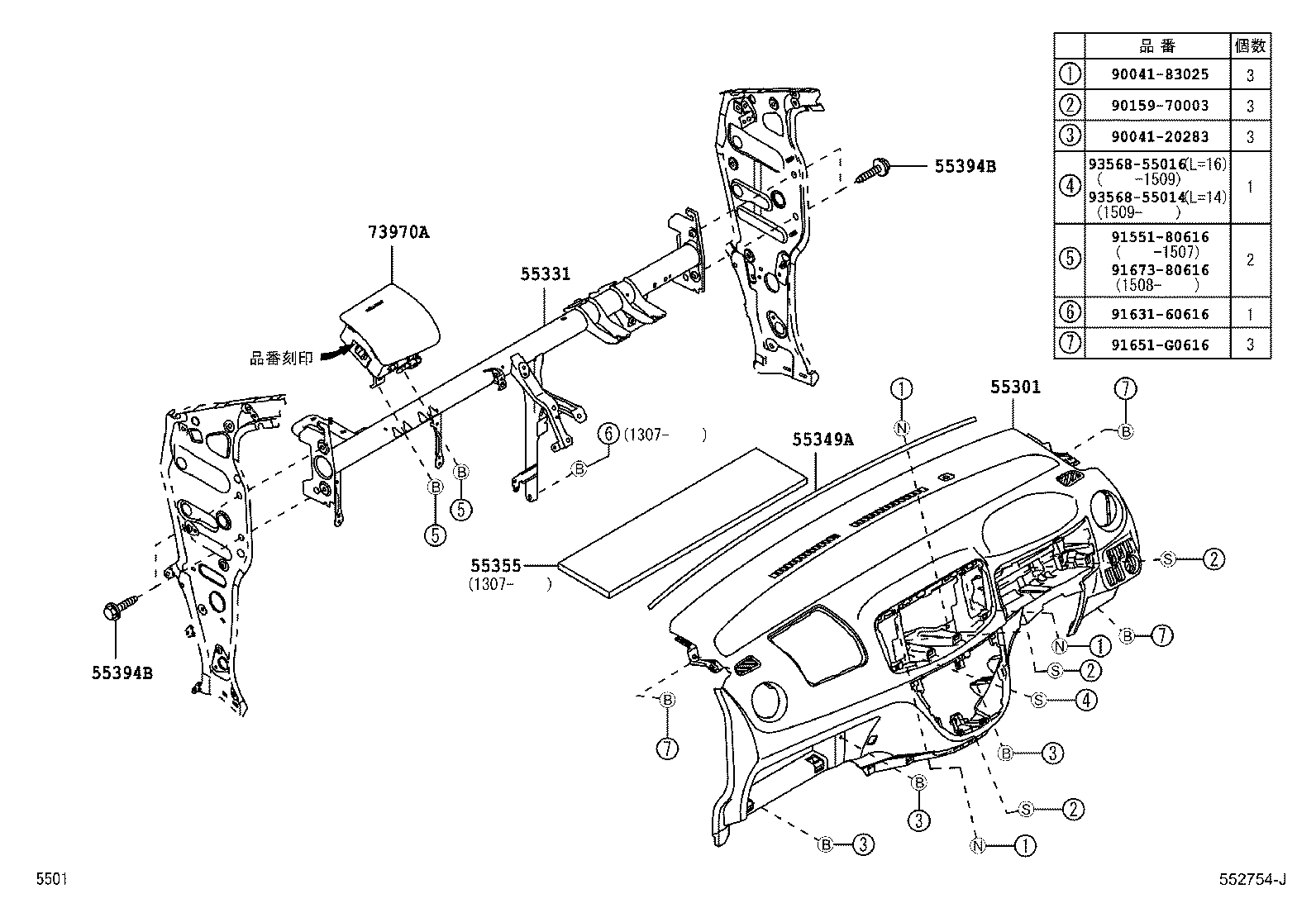

ILLUST NO. 1 OF 2(1204- )

Click highlighted areas on diagram

diagram 55301 55331 55349A 55355 55394B 55394B 73970A 9004120283 9004183025 9015970003 9155180616 9163160616 91651G0616 9167380616 9356855014 9356855016
Part # Description Qty Price
55301 - PANEL SUB-ASSY, INSTRUMENT
55311-B2430B0

LA300,310..G,GF,X,XF

DK.GRAY,TRIM1#,2トーン

1
55311-B2440B1

LA300,310..D,L,LF

WARM GRAY,TRIM1#,モノトーン

1
55311-B2431B0

LA300,310..G,GF,X,XF

WARM GRAY,TRIM1#,2トーン

1
55311-B2441B1

LA300,310..D,L,LF

WARM GRAY,TRIM1#,モノトーン

1
55331 - REINFORCEMENT, INSTRUMENT PANEL
55305-B2370

LA300,310

1
55349A - CUSHION, INSTRUMENT PANEL
55349-B1020

LA300,310

1
55394B - BOLT, INSTRUMENT PANEL
55394-B5010

LA300,310

4
55394B - BOLT, INSTRUMENT PANEL
55394-B5010

LA300,310

4
73970A - AIR BAG ASSY, INSTRUMENT PANEL PASSENGER
73970-B2190B0

LA300,310..D,L,LF

WARM GRAY,TRIM1#,FA10,FB10,FC10

1
73970-B2191B0

LA300,310..D,L,LF

WARM GRAY,TRIM1#,FA10,FC10,FF10

1
73970-B2190B1

LA300,310..G,GF,X,XF

DK.GRAY,TRIM1#,FB10,FD10

1
73970-B2191B1

LA300,310..G,GF,X,XF

DK.GRAY,TRIM1#,FB10,FD10,FE10

1
Common parts
90041-20283
90041-83025
90159-70003
91551-80616
91631-60616
91651-G0616
91673-80616
93568-55014
93568-55016

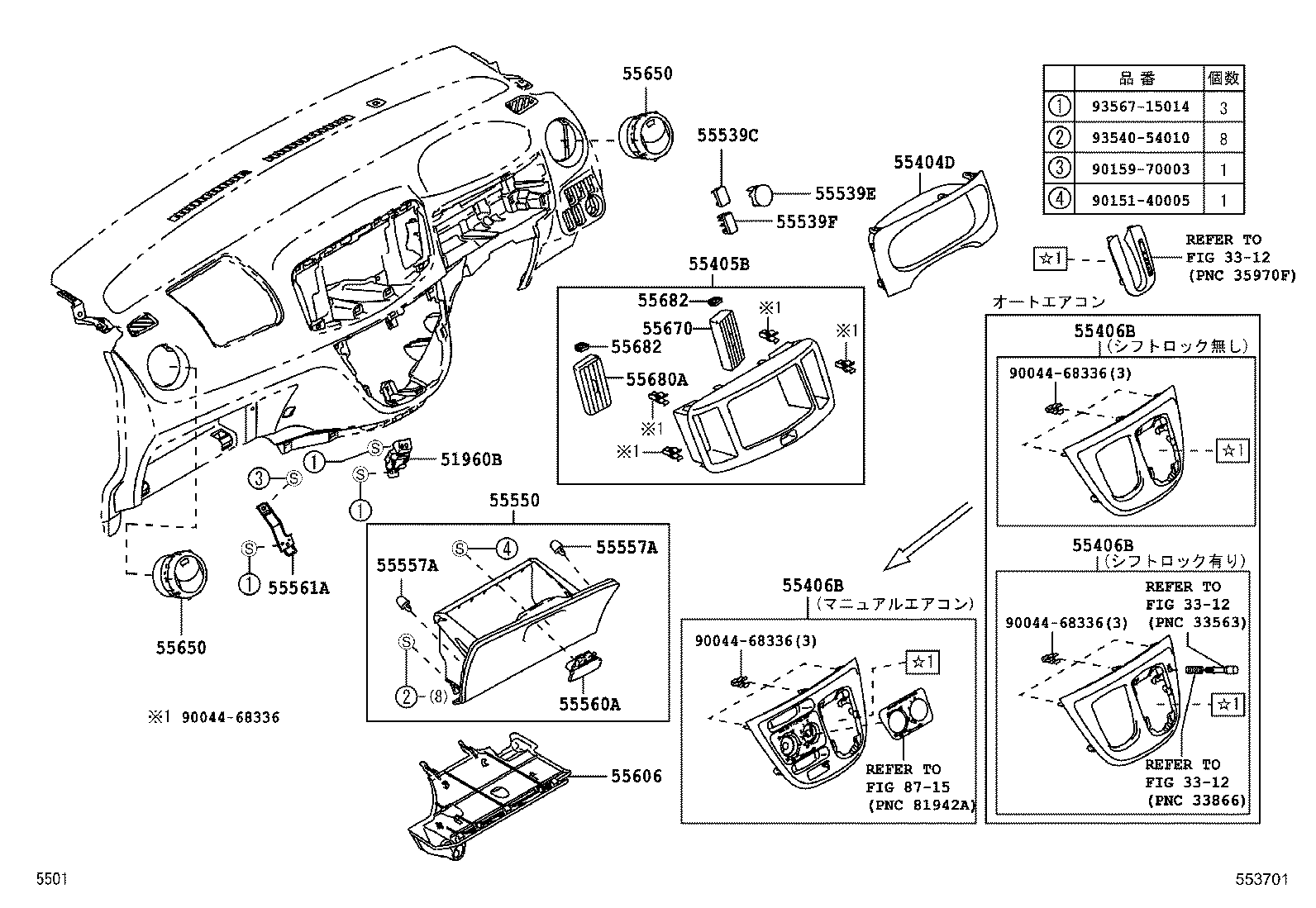

ILLUST NO. 2 OF 2(1204- )

Click highlighted areas on diagram

diagram 3312 3312 3312 51960B 55404D 55405B 55406B 55406B 55406B 55539C 55539E 55539F 55550 55557A 55557A 55560A 55561A 55606 55650 55650 55670 55680A 55682 55682 8715 9004468336 9004468336 9004468336 9004468336 9015140005 9015970003 9354054010 9356715014
Part # Description Qty Price
51960B - HOOK ASSY, FRONT
51960-B2110B0

LA300,310

WARM GRAY,TRIM1#

1
55404D - PANEL SUB-ASSY, INSTRUMENT CLUSTER FINISH
55404-B2610B0

LA300,310

DK.GRAY,TRIM1#

1
55405B - PANEL SUB-ASSY, INSTRUMENT CLUSTER FINISH, CENTER
55405-B2730B1

LA300,310..D,L,LF

DK.GRAY,TRIM1#

1
55405-B2740B0

LA300,310..G,GF,X,XF

DK.GRAY,TRIM1#

1
55406B - PANEL SUB-ASSY, INSTRUMENT CLUSTER FINISH, LOWER CENTER
55406-B2A80B0

LA300,310..D,L,LF,X,XF

WARM GRAY,TRIM1#

1
55406-B2B00B0

LA300,310..G,GF

ワイヤレス ドア ロック−キーフリー+プッシュスタート+リクエストSW,WARM GRAY,TRIM1#

1
55406-B2C70B0

LA300,310..G,GF

WARM GRAY,TRIM1#

1
55406B - PANEL SUB-ASSY, INSTRUMENT CLUSTER FINISH, LOWER CENTER
55406-B2A80B0

LA300,310..D,L,LF,X,XF

WARM GRAY,TRIM1#

1
55406-B2B00B0

LA300,310..G,GF

ワイヤレス ドア ロック−キーフリー+プッシュスタート+リクエストSW,WARM GRAY,TRIM1#

1
55406-B2C70B0

LA300,310..G,GF

WARM GRAY,TRIM1#

1
55406B - PANEL SUB-ASSY, INSTRUMENT CLUSTER FINISH, LOWER CENTER
55406-B2A80B0

LA300,310..D,L,LF,X,XF

WARM GRAY,TRIM1#

1
55406-B2B00B0

LA300,310..G,GF

ワイヤレス ドア ロック−キーフリー+プッシュスタート+リクエストSW,WARM GRAY,TRIM1#

1
55406-B2C70B0

LA300,310..G,GF

WARM GRAY,TRIM1#

1
55539C - COVER, SPARE SWITCH HOLE
55539-B2030B2

LA300,310..D,L,LF,X,XF

DK.GRAY,TRIM1#,VSC オフ スイッチ

1
55539E - COVER, SPARE SWITCH HOLE
55539-B1030B0

LA300,310

WARM GRAY,TRIM1#,プッシュ スタート スイッチ

1
55539F - COVER, SPARE SWITCH HOLE
55539-B2010B0

LA300,310

DK.GRAY,TRIM1#,フロント フォグランプ スイッチ

2
55550 - DOOR ASSY, GLOVE COMPARTMENT
55550-B2280B0

LA300,310

WARM GRAY,TRIM1#

1
55557A - CUSHION, GLOVE COMPARTMENT DOOR CHECK
55557-B2040

LA300,310

2
55557A - CUSHION, GLOVE COMPARTMENT DOOR CHECK
55557-B2040

LA300,310

2
55560A - LOCK ASSY, GLOVE COMPARTMENT DOOR
55560-B2050B4

LA300,310

WARM GRAY,TRIM1#

1
55561A - STRIKER, GLOVE COMPARTMENT DOOR LOCK
55561-B2180

LA300,310

1
55606 - COVER SUB-ASSY, INSTRUMENT PANEL UNDER, NO.1
55606-B2130C0

LA300,310

BLACK,TRIM1#

1
55650 - REGISTER ASSY, INSTRUMENT PANEL, NO.1
55650-B2150B1

LA300,310..G,GF,X,XF

DK.GRAY,TRIM1#

2
55650-B2120B1

LA300,310..D,L,LF

WARM GRAY,TRIM1#

2
55650 - REGISTER ASSY, INSTRUMENT PANEL, NO.1
55650-B2150B1

LA300,310..G,GF,X,XF

DK.GRAY,TRIM1#

2
55650-B2120B1

LA300,310..D,L,LF

WARM GRAY,TRIM1#

2
55670 - REGISTER ASSY, INSTRUMENT PANEL, NO.3
55670-B2020B1

LA300,310..D,L,LF

DK.GRAY,TRIM1#

1
55670-B2030B2

LA300,310..G,GF,X,XF

DK.GRAY,TRIM1#

1
55680A - REGISTER ASSY, INSTRUMENT PANEL, NO.4
55680-B2010B1

LA300,310..D,L,LF

DK.GRAY,TRIM1#

1
55680-B2020B2

LA300,310..G,GF,X,XF

DK.GRAY,TRIM1#

1
55682 - SPRING, INSTRUMENT PANEL REGISTER SUPPORT
55682-12140

LA300,310

2
55682 - SPRING, INSTRUMENT PANEL REGISTER SUPPORT
55682-12140

LA300,310

2
Common parts
90044-68336
90151-40005
90159-70003
93540-54010
93567-15014
Linked diagrams
3312
8715
