LA300A-GBDF (2012)

Toyota Pixis Epoch

Production Apr 2012 - Jul 2013
Engine KFVE
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

(1204- )

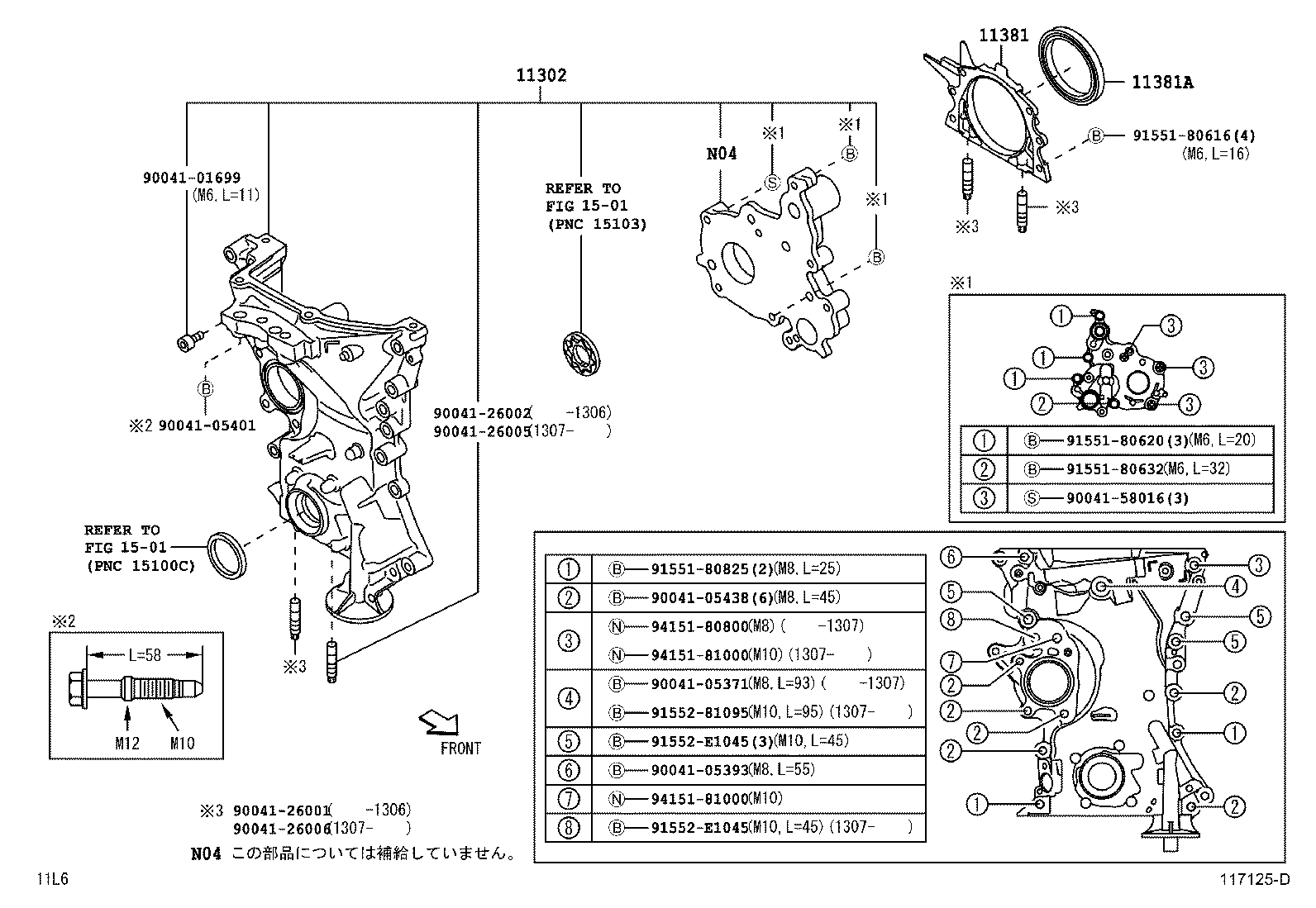

Click highlighted areas on diagram

diagram 11302 11381 11381A 1501 1501 9004101699 9004105371 9004105393 9004105401 9004105438 9004126001 9004126002 9004126005 9004126006 9004158016 9155180616 9155180620 9155180632 9155180825 9155281095 91552E1045 91552E1045 9415180800 9415181000 9415181000
Part # Description Qty Price
11302 - COVER SUB-ASSY, TIMING CHAIN OR BELT
11310-B2052

KFVE..LA300,310

1
11381 - RETAINER, ENGINE REAR OIL SEAL
11381-B2030

KFVE..LA300,310

1
11381A - SEAL, ENGINE REAR OIL
90043-11425

KFVE..LA300,310

1
Common parts
90041-01699
90041-05371
90041-05393
90041-05401
90041-05438
90041-26001
90041-26002
90041-26005
90041-26006
90041-58016
91551-80616
91551-80620
91551-80632
91551-80825
91552-81095
91552-E1045
94151-80800
94151-81000
Linked diagrams
1501
