AZR65G-BRESH (2004)

Toyota Noah/Voxy

Production Aug 2004 - Jun 2007
Engine 1AZFSE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

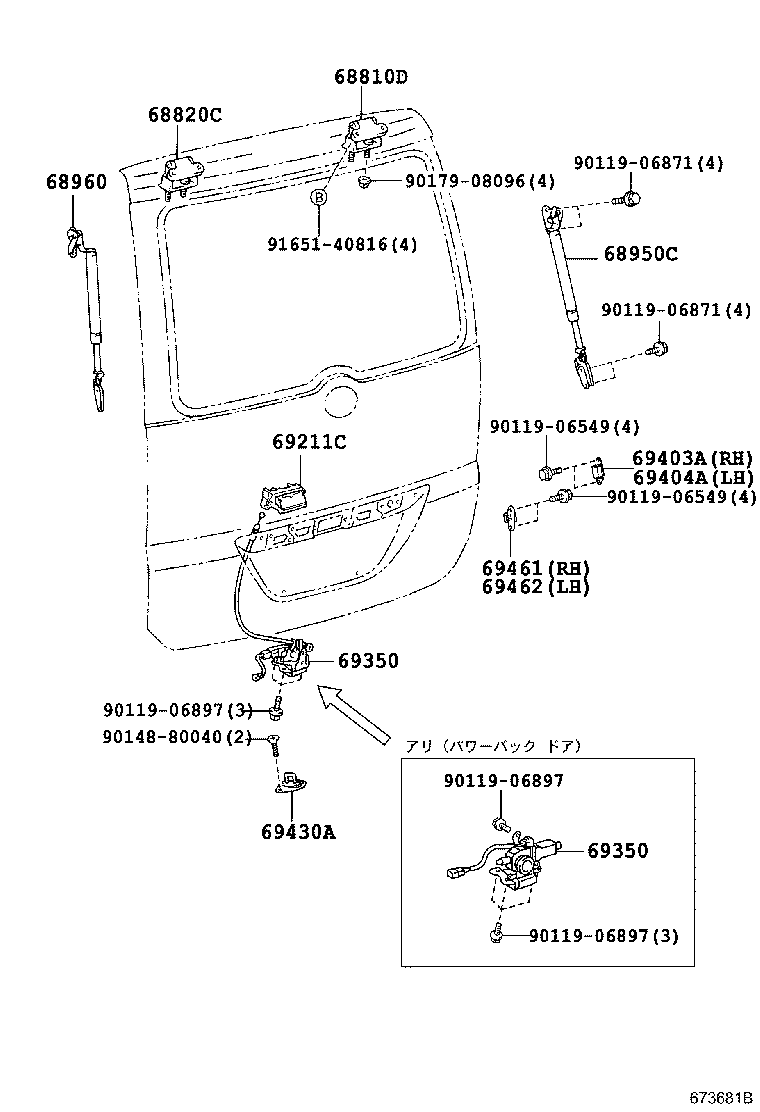

ILLUST NO. 1 OF 2(0408- )

Click highlighted areas on diagram

diagram 68810D 68820C 68950C 68960 69211C 69350 69350 69403A 69404A 69430A 69461 69462 9011906549 9011906549 9011906871 9011906871 9011906897 9011906897 9011906897 9014880040 9017908096 9165140816
Part # Description Qty Price
68810D - HINGE ASSY, BACK DOOR, RH
68810-28040

AZR6#

1
68810-28040

AZR6#

1
68820C - HINGE ASSY, BACK DOOR, LH
68810-28040

AZR6#

1
68810-28040

AZR6#

1
68950C - STAY ASSY, BACK DOOR, RH
68950-28260

AZR65

1
68950-28281

AZR65..X

アリ(パワ-バツクドア)

1
68950-28260

AZR65

1
68950-28280

AZR65..X

アリ(パワ-バツクドア)

1
68950-28261

AZR65

1
68960 - STAY ASSY, BACK DOOR, LH
68960-28260

AZR65

1
68960-28260

AZR65

1
68960-28261

AZR65

1
68960-28281

AZR65..X

アリ(パワ-バツクドア)

1
68960-28280

AZR65..X

アリ(パワ-バツクドア)

1
69211C - HANDLE, BACK DOOR OUTSIDE
69023-13010

AZR6#

1
69023-13010

AZR6#

1
69023-28040

AZR6#..X

アリ(パワ-バツクドア)

1
69350 - LOCK ASSY, BACK DOOR
69350-28100

AZR6#

1
69350-28140

AZR6#

1
69350-28130

AZR6#..X

アリ(パワ-バツクドア)

1
69350 - LOCK ASSY, BACK DOOR
69350-28100

AZR6#

1
69350-28140

AZR6#

1
69350-28130

AZR6#..X

アリ(パワ-バツクドア)

1
69403A - STOPPER SUB-ASSY, BACK DOOR SIDE FEMALE, RH
69403-28040

AZR6#

1
67293-28030

AZR6#

1
69404A - STOPPER SUB-ASSY, BACK DOOR SIDE FEMALE, LH
69404-28020

AZR6#

1
67294-28020

AZR6#

1
69430A - STRIKER ASSY, BACK DOOR LOWER LOCK
69430-48010

AZR6#

1
69430-48010

AZR6#

1
69461 - STOPPER, BACK DOOR SIDE MALE, RH
69401-38010

AZR6#

1
67281-28010

AZR6#

1
69462 - STOPPER, BACK DOOR SIDE MALE, LH
67282-28010

AZR6#

1
69402-38010

AZR6#

1
Common parts
90119-06549
90119-06871
90119-06897
90148-80040
90179-08096
91651-40816

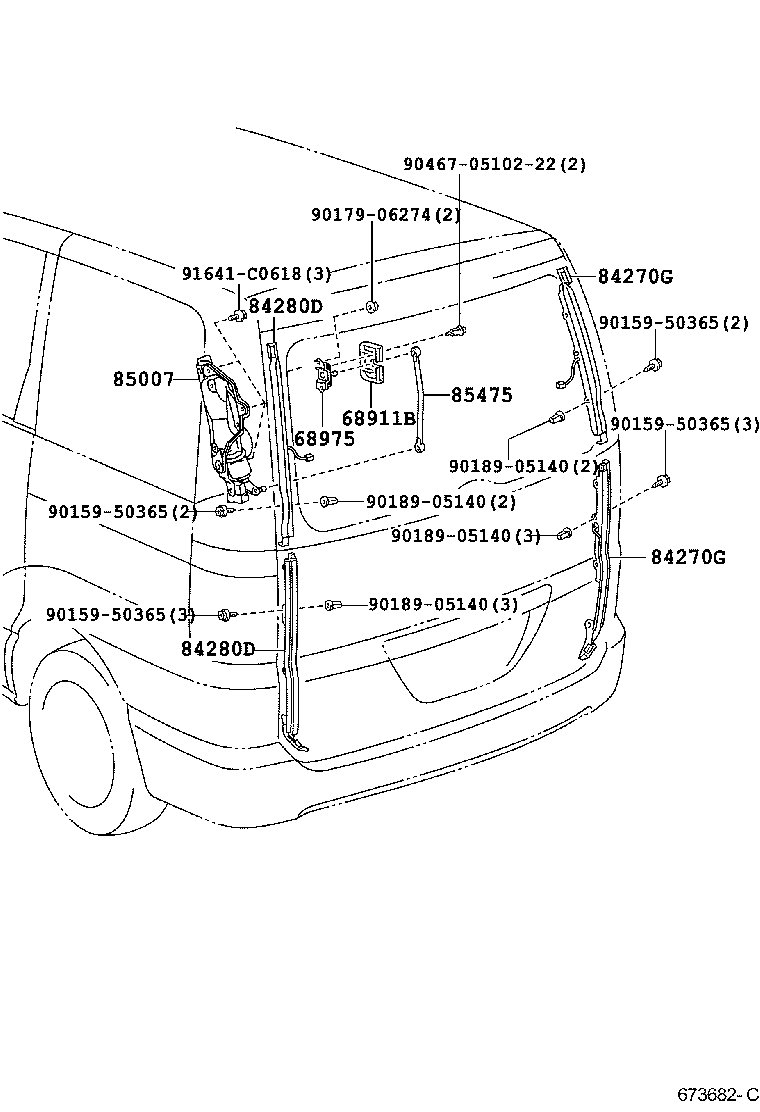

ILLUST NO. 2 OF 2(0408- )X

Click highlighted areas on diagram

アリ(パワーバックドア)

diagram 68911B 68975 84270G 84270G 84280D 84280D 85007 85475 9015950365 9015950365 9015950365 9015950365 9017906274 9018905140 9018905140 9018905140 9018905140 904670510222 91641C0618
Part # Description Qty Price
68911B - COVER, BACK DOOR STAY
68911-28011C0

AZR6#..VOXY..X

BLACK,TRIM1#

1
68975 - PLATE, BACK DOOR STAY
68975-28030

AZR6#..X

アリ(パワ-バツクドア)

1
84270G - SENSOR ASSY, POWER BACK DOOR, RH
84270-28010

AZR6#..X

上側

1
84270-28020

AZR6#..X

下側

1
84270G - SENSOR ASSY, POWER BACK DOOR, RH
84270-28010

AZR6#..X

上側

1
84270-28020

AZR6#..X

下側

1
84280D - SENSOR ASSY, POWER BACK DOOR, LH
84280-28020

AZR6#..X

下側

1
84280-28010

AZR6#..X

上側

1
84280D - SENSOR ASSY, POWER BACK DOOR, LH
84280-28020

AZR6#..X

下側

1
84280-28010

AZR6#..X

上側

1
85007 - MOTOR UNIT, BACK DOOR
85007-28010

AZR6#..X

アリ(パワ-バツクドア)

1
85475 - ROD, POWER BACK DOOR
85475-28010

AZR6#..X

アリ(パワ-バツクドア)

1
Common parts
90159-50365
90179-06274
90189-05140
90467-0510222
91641-C0618
