AW11-WJPQR (1986)

Toyota Mr2

Production Aug 1986 - Dec 1989
Engine 4AGZE
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(8608- )4AGZE

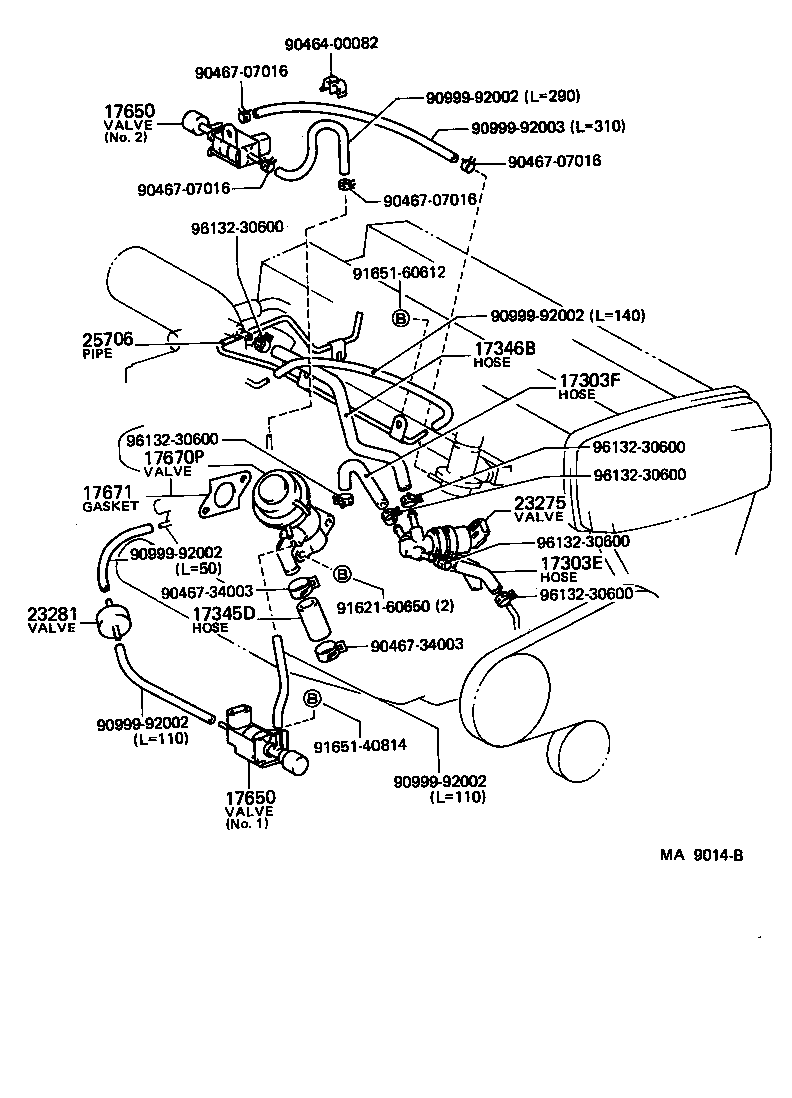

Click highlighted areas on diagram

diagram 17303E 17303F 17345D 17346B 17650 17650 17670P 17671 23275 23281 25706 9046400082 9046707016 9046707016 9046707016 9046707016 9046734003 9046734003 9099992002 9099992002 9099992002 9099992002 9099992002 9099992003 9162160650 9165140814 9165160612 9613230600 9613230600 9613230600 9613230600 9613230600 9613230600
Part # Description Qty Price
17303E - HOSE, NO.1(FOR AIR PIPE)
90910-05193

4AGZE..AW11

1
17303F - HOSE, NO.2(FOR AIR PIPE)
90910-05194

4AGZE..AW11

1
17345D - HOSE, AIR, NO.5
17345-70010

4AGZE..AW11

1
17346B - HOSE, AIR, NO.6
17346-16010

4AGZE..AW11

1
17650 - VALVE ASSY, VACUUM SWITCHING
25860-16020

4AGZE..AW11

NO.2

1
25860-16010

4AGZE..AW11

NO.1

1
25860-16010

4AGZE..AW11

NO.1

1
25860-16020

4AGZE..AW11

NO.2

1
17650 - VALVE ASSY, VACUUM SWITCHING
25860-16020

4AGZE..AW11

NO.2

1
25860-16010

4AGZE..AW11

NO.1

1
25860-16010

4AGZE..AW11

NO.1

1
25860-16020

4AGZE..AW11

NO.2

1
17670P - VALVE ASSY, AIR BY-PASS
17670-16010

4AGZE..AW11

1
17671 - GASKET, AIR BY-PASS VALVE
17671-16010

4AGZE..AW11

1
23275 - VALVE, VACUUM CONTROL, NO.1
25740-16010

4AGZE..AW11

1
23281 - VALVE, VACUUM TRANSMITTING, NO.1
90925-01041

4AGZE..AW11

1
25706 - PIPE SUB-ASSY, VACUUM TRANSMITTING, NO.1
25706-16180

4AGZE..AW11

1
Common parts
90464-00082
90467-07016
90467-34003
90999-92002
90999-92003
91621-60650
91651-40814
91651-60612
96132-30600
