GRX130-AETZH (2012)

Toyota Mark X

Production Aug 2012 - Nov 2016
Engine 4GRFSE
Transmission 6FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0910-1611)

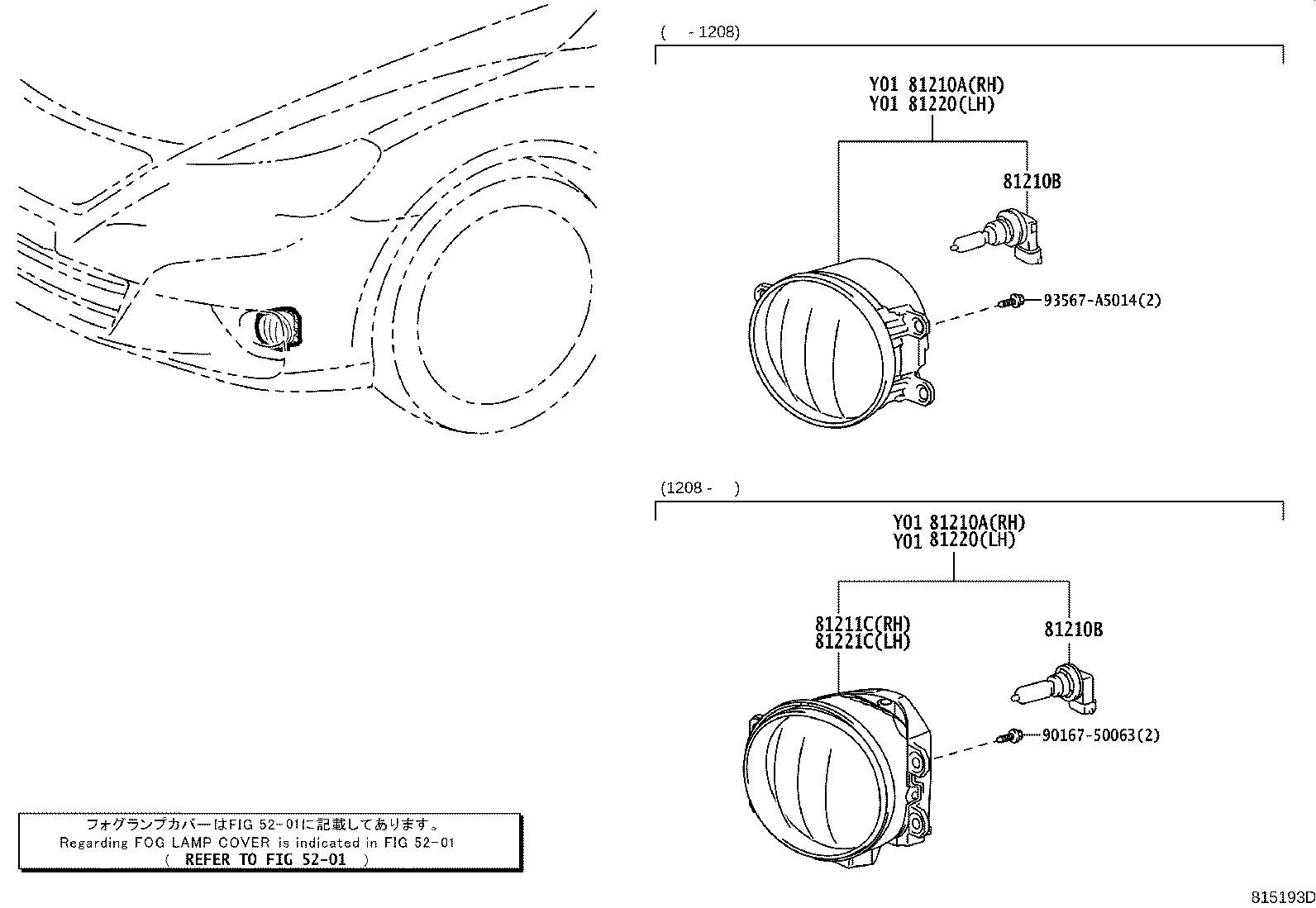

Click highlighted areas on diagram

diagram 5201 81210A 81210A 81210B 81210B 81211C 81220 81220 81221C 9016750063 93567A5014
Part # Description Qty Price
81210A - LAMP ASSY, FOG, RH
81210-0D041

GRX130,135

ﾌﾛﾝﾄﾌｫｸﾞﾗﾝﾌﾟ−有り

 1
81210-12230

GRX130,135..250G

ﾌﾛﾝﾄﾌｫｸﾞﾗﾝﾌﾟ−無し

 1
81210-12230

GRX13#

 1
81210A - LAMP ASSY, FOG, RH
81210-0D041

GRX130,135

ﾌﾛﾝﾄﾌｫｸﾞﾗﾝﾌﾟ−有り

 1
81210-12230

GRX130,135..250G

ﾌﾛﾝﾄﾌｫｸﾞﾗﾝﾌﾟ−無し

 1
81210-12230

GRX13#

 1
81210B - BULB, FOG LAMP
90981-13081

GRX130,135

12V 55W,ﾊﾛｹﾞﾝ,ﾌﾛﾝﾄﾌｫｸﾞﾗﾝﾌﾟ−有り,OSRAM

 2
90981-13090

GRX130,135..250G

12V 19W,ﾌﾛﾝﾄﾌｫｸﾞﾗﾝﾌﾟ−無し

 2
90981-13090

GRX13#

12V 19W

 2
90981-13075

GRX130,135

12V 55W,ﾊﾛｹﾞﾝ,ﾌﾛﾝﾄﾌｫｸﾞﾗﾝﾌﾟ−有り,PHILIPS

 2
81210B - BULB, FOG LAMP
90981-13081

GRX130,135

12V 55W,ﾊﾛｹﾞﾝ,ﾌﾛﾝﾄﾌｫｸﾞﾗﾝﾌﾟ−有り,OSRAM

 2
90981-13090

GRX130,135..250G

12V 19W,ﾌﾛﾝﾄﾌｫｸﾞﾗﾝﾌﾟ−無し

 2
90981-13090

GRX13#

12V 19W

 2
90981-13075

GRX130,135

12V 55W,ﾊﾛｹﾞﾝ,ﾌﾛﾝﾄﾌｫｸﾞﾗﾝﾌﾟ−有り,PHILIPS

 2
81211C - LAMP UNIT, FOG LAMP, RH
81211-12230

GRX13#

 1
81211-12230

GRX130,135..250G

ﾌﾛﾝﾄﾌｫｸﾞﾗﾝﾌﾟ−無し

 1
81220 - LAMP ASSY, FOG, LH
81220-0D041

GRX130,135

ﾌﾛﾝﾄﾌｫｸﾞﾗﾝﾌﾟ−有り

 1
81220-12230

GRX13#

 1
81220-12230

GRX130,135..250G

ﾌﾛﾝﾄﾌｫｸﾞﾗﾝﾌﾟ−無し

 1
81220 - LAMP ASSY, FOG, LH
81220-0D041

GRX130,135

ﾌﾛﾝﾄﾌｫｸﾞﾗﾝﾌﾟ−有り

 1
81220-12230

GRX13#

 1
81220-12230

GRX130,135..250G

ﾌﾛﾝﾄﾌｫｸﾞﾗﾝﾌﾟ−無し

 1
81221C - LAMP UNIT, FOG LAMP, LH
81221-12230

GRX130,135..250G

ﾌﾛﾝﾄﾌｫｸﾞﾗﾝﾌﾟ−無し

 1
81221-12230

GRX13#

 1
Common parts
90167-50063
93567-A5014
Linked diagrams
5201
