GX81-ATMQF (1988)

Toyota Mark 2

Production Aug 1988 - Oct 1992
Engine 1GGE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8808- )HT

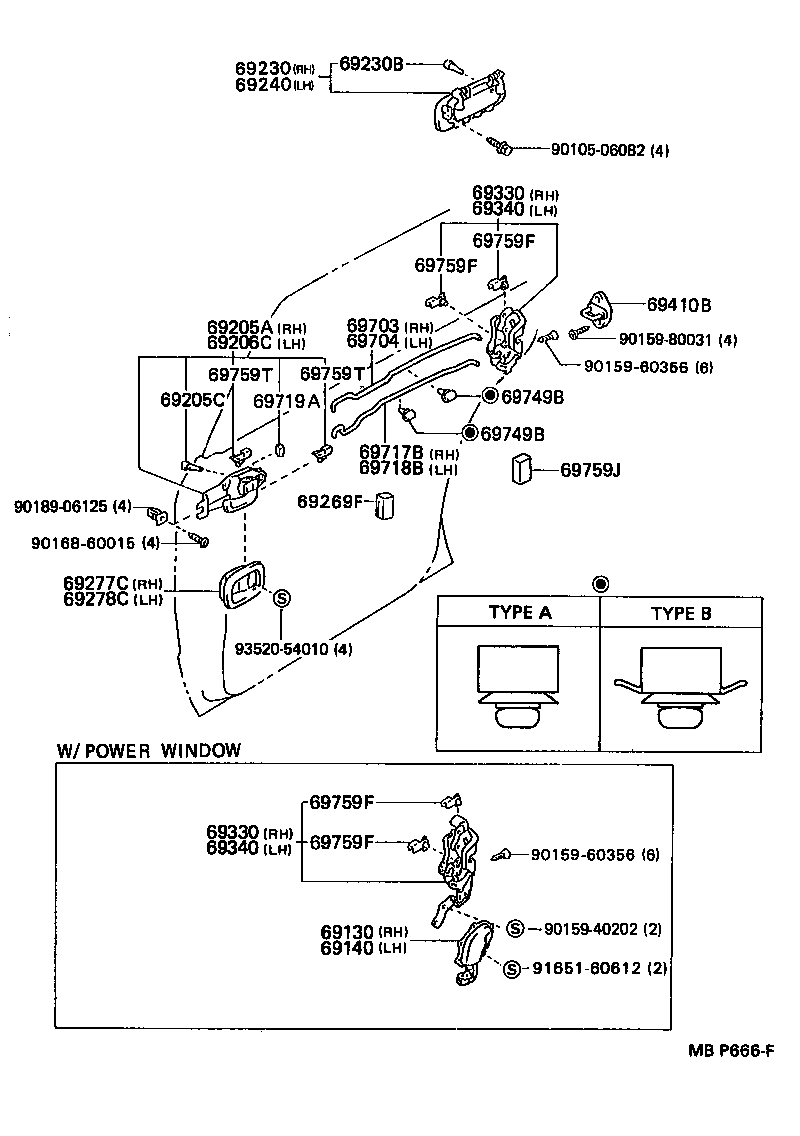

Click highlighted areas on diagram

diagram 69130 69140 69205A 69205C 69206C 69230 69230B 69240 69269F 69277C 69278C 69330 69330 69340 69340 69410B 69703 69704 69717B 69718B 69719A 69749B 69749B 69759F 69759F 69759F 69759F 69759J 69759T 69759T 9010506082 9015940202 9015960356 9015960356 9015980031 9016860015 9018906125 9165160612 9352054010
Part # Description Qty Price
69130 - ACTUATOR ASSY, REAR DOOR LOCK, RH
69130-22040

GX81,JZX81,MX83..HT..(GD,GDG,GT)

1
69140 - ACTUATOR ASSY, REAR DOOR LOCK, LH
69140-22040

GX81,JZX81,MX83..HT..(GD,GDG,GT)

1
69205A - HANDLE SUB-ASSY, REAR DOOR INSIDE, RH
69205-2205003

GX81,JZX81,LX80,MX83,SX80,YX80

MEDIUM GRAY,TRIM1#

1
69205-2204004

GX81,LX80,MX83,SX80,YX80

DARK BLUE,TRIM8#

1
69205-2204006

GX81,LX80,MX83,SX80,YX80..GD,GDG,GL,GR,GT,LG

SABLE,TRIM4#

1
69205-2205006

GX81,JZX81,LX80,MX83,SX80,YX80..GD,GDG,GL,GR,GT,LG

SABLE,TRIM4#

1
69205-2204002

LX80,YX80..GL..(DSL,LPG);GX81,LX80,MX83,SX80..GD,GDG,GR,GT,LG

NEW MAROON,TRIM3#

1
69205-2204002

GX81,LX80,SX80..GD,GDG,GR,GT,LG

NEW MAROON,TRIM3#

1
69205-2205002

LX80,YX80..GL..(DSL,LPG);GX81,JZX81,LX80,MX83,SX80..GD,GDG,GR,GT,LG

NEW MAROON,TRIM3#

1
69205C - CUSHION(FOR REAR DOOR INSIDE HANDLE)
90541-04018

GX81,LX80,SX80,YX80

2
90541-04018

GX81,LX80,MX83,SX80,YX80

2
69206C - HANDLE SUB-ASSY, REAR DOOR INSIDE, LH
69206-2204004

GX81,LX80,MX83,SX80,YX80

DARK BLUE,TRIM8#

1
69206-2204002

GX81,LX80,SX80..GD,GDG,GR,GT,LG

NEW MAROON,TRIM3#

1
69206-2204006

GX81,LX80,MX83,SX80,YX80..GD,GDG,GL,GR,GT,LG

SABLE,TRIM4#

1
69206-2205002

LX80,YX80..GL..(DSL,LPG);GX81,JZX81,LX80,MX83,SX80..GD,GDG,GR,GT,LG

NEW MAROON,TRIM3#

1
69206-2205006

GX81,JZX81,LX80,MX83,SX80,YX80..GD,GDG,GL,GR,GT,LG

SABLE,TRIM4#

1
69206-2205003

GX81,JZX81,LX80,MX83,SX80,YX80

MEDIUM GRAY,TRIM1#

1
69206-2204002

LX80,YX80..GL..(DSL,LPG);GX81,LX80,MX83,SX80..GD,GDG,GR,GT,LG

NEW MAROON,TRIM3#

1
69230 - HANDLE ASSY, REAR DOOR OUTSIDE, RH
69230-2209004

GX81..HT..GD

グランデ リミテツド,BLUE MICA,8E3

1
69230-2209003

GX81..HT..GD

グランデ リミテツド,GRAY MICA M.,170

1
69230-2209008

GX81..HT..GD

グランデ リミテツド,WHITE PEARL MICA,22K

1
69230-2209018

GX81..HT..GD

グランデ リミテツド,SUPER WHITE 4,050

1
69230-22080

GX81,JZX81,LX80,SX80..HT..(GD,GR,GT,LG)

1
69230-2209023

GX81..HT..GD

グランデ リミテツド,DARK BLUEISH GRAY,183

1
69230-2209013

GX81..HT..GD

グランデ リミテツド,GREENISH SILVER M.,174

1
69230B - CUSHION(FOR REAR DOOR OUTSIDE HANDLE)
90541-04018

GX81,JZX81,LX80,MX83,SX80,YX80

4
69240 - HANDLE ASSY, REAR DOOR OUTSIDE, LH
69240-2209003

GX81..HT..GD

グランデ リミテツド,GRAY MICA M.,170

1
69240-2209004

GX81..HT..GD

グランデ リミテツド,BLUE MICA,8E3

1
69240-2209013

GX81..HT..GD

グランデ リミテツド,GREENISH SILVER M.,174

1
69240-2209008

GX81..HT..GD

グランデ リミテツド,WHITE PEARL MICA,22K

1
69240-2209023

GX81..HT..GD

グランデ リミテツド,DARK BLUEISH GRAY,183

1
69240-22080

GX81,JZX81,LX80,SX80..HT..(GD,GR,GT,LG)

1
69240-2209018

GX81..HT..GD

グランデ リミテツド,SUPER WHITE 4,050

1
69277C - BEZEL, REAR DOOR INSIDE HANDLE, RH
69297-2203006

GX81,LX80,MX83,SX80..GD,GDG,GR,GT,LG

SABLE,TRIM4#

1
69297-2203002

GX81,LX80,MX83,SX80..GD,GDG,GR,GT,LG

NEW MAROON,TRIM3#

1
69297-2203004

GX81,LX80,MX83,SX80..GD,GDG,GR,GT,LG

DARK BLUE,TRIM8#

1
69278C - BEZEL, REAR DOOR INSIDE HANDLE, LH
69298-2203006

GX81,LX80,MX83,SX80..GD,GDG,GR,GT,LG

SABLE,TRIM4#

1
69298-2203002

GX81,LX80,MX83,SX80..GD,GDG,GR,GT,LG

NEW MAROON,TRIM3#

1
69298-2203004

GX81,LX80,MX83,SX80..GD,GDG,GR,GT,LG

DARK BLUE,TRIM8#

1
69330 - LOCK ASSY, REAR DOOR, RH
69330-22320

GX81,LX80,MX83..HT

1
69330-22321

GX81,JZX81,LX80,MX83,SX80..HT

1
69330 - LOCK ASSY, REAR DOOR, RH
69330-22320

GX81,LX80,MX83..HT

1
69330-22321

GX81,JZX81,LX80,MX83,SX80..HT

1
69340 - LOCK ASSY, REAR DOOR, LH
69340-22331

GX81,JZX81,LX80,MX83,SX80..HT

1
69340-22330

GX81,LX80,MX83..HT

1
69340 - LOCK ASSY, REAR DOOR, LH
69340-22331

GX81,JZX81,LX80,MX83,SX80..HT

1
69340-22330

GX81,LX80,MX83..HT

1
69410B - PLATE ASSY, REAR DOOR LOCK STRIKER
69410-20070

GX81,JZX81,LX80,MX83,SX80,YX80

2
69703 - LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, RH
69737-22070

GX81,LX80,MX83..HT

1
69737-22110

GX81,JZX81,LX80,MX83,SX80..HT

1
69704 - LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, LH
69738-22060

GX81,LX80,MX83..HT

1
69738-22100

GX81,JZX81,LX80,MX83,SX80..HT

1
69717B - LINK, REAR DOOR LOCK REMOTE CONTROL, RH
69713-22090

GX81,JZX81,LX80,MX83,SX80..HT

1
69713-22060

GX81,LX80,MX83..HT

1
69718B - LINK, REAR DOOR LOCK REMOTE CONTROL, LH
69714-22060

GX81,LX80,MX83..HT

1
69714-22090

GX81,JZX81,LX80,MX83,SX80..HT

1
69719A - CUSHION, DOOR LOCK CONTROL
69719-22010

GX81,LX80,MX83,SX80,YX80

1
69749B - CLAMP, REAR DOOR LOCK LINK
69749-20030

GX81,LX80,MX83,SX80,YX80

2
69749B - CLAMP, REAR DOOR LOCK LINK
69749-20030

GX81,LX80,MX83,SX80,YX80

2
69759F - SNAP, REAR DOOR LOCK CONTROL LINK
69759-24060

GX81,JZX81,LX80,MX83,SX80,YX80

GRAY

2
69759-24050

GX81,JZX81,LX80,MX83,SX80,YX80

GREEN

2
69759F - SNAP, REAR DOOR LOCK CONTROL LINK
69759-24060

GX81,JZX81,LX80,MX83,SX80,YX80

GRAY

2
69759-24050

GX81,JZX81,LX80,MX83,SX80,YX80

GREEN

2
69759F - SNAP, REAR DOOR LOCK CONTROL LINK
69759-24060

GX81,JZX81,LX80,MX83,SX80,YX80

GRAY

2
69759-24050

GX81,JZX81,LX80,MX83,SX80,YX80

GREEN

2
69759F - SNAP, REAR DOOR LOCK CONTROL LINK
69759-24060

GX81,JZX81,LX80,MX83,SX80,YX80

GRAY

2
69759-24050

GX81,JZX81,LX80,MX83,SX80,YX80

GREEN

2
69759J - SILENCER, DOOR LOCK LINK
69759-22100

GX81,JZX81,LX80,MX83,SX80..HT

2
69759T - SNAP, REAR DOOR INSIDE HANDLE
69759-24070

GX81,JZX81,LX80,MX83,SX80,YX80

右側

2
69759-14050

GX81,JZX81,LX80,MX83,SX80,YX80

左側

2
69759T - SNAP, REAR DOOR INSIDE HANDLE
69759-24070

GX81,JZX81,LX80,MX83,SX80,YX80

右側

2
69759-14050

GX81,JZX81,LX80,MX83,SX80,YX80

左側

2
Common parts
90105-06082
90159-40202
90159-60356
90159-80031
90168-60015
90189-06125
91651-60612
93520-54010
