KM51-TYNNS (1986)

Toyota Lite/Townace Truck

Production Oct 1986 - Oct 1989
Engine 5K
Transmission 3HC ATM
Displacement 2500cc
Power 168 HP (125 kW)

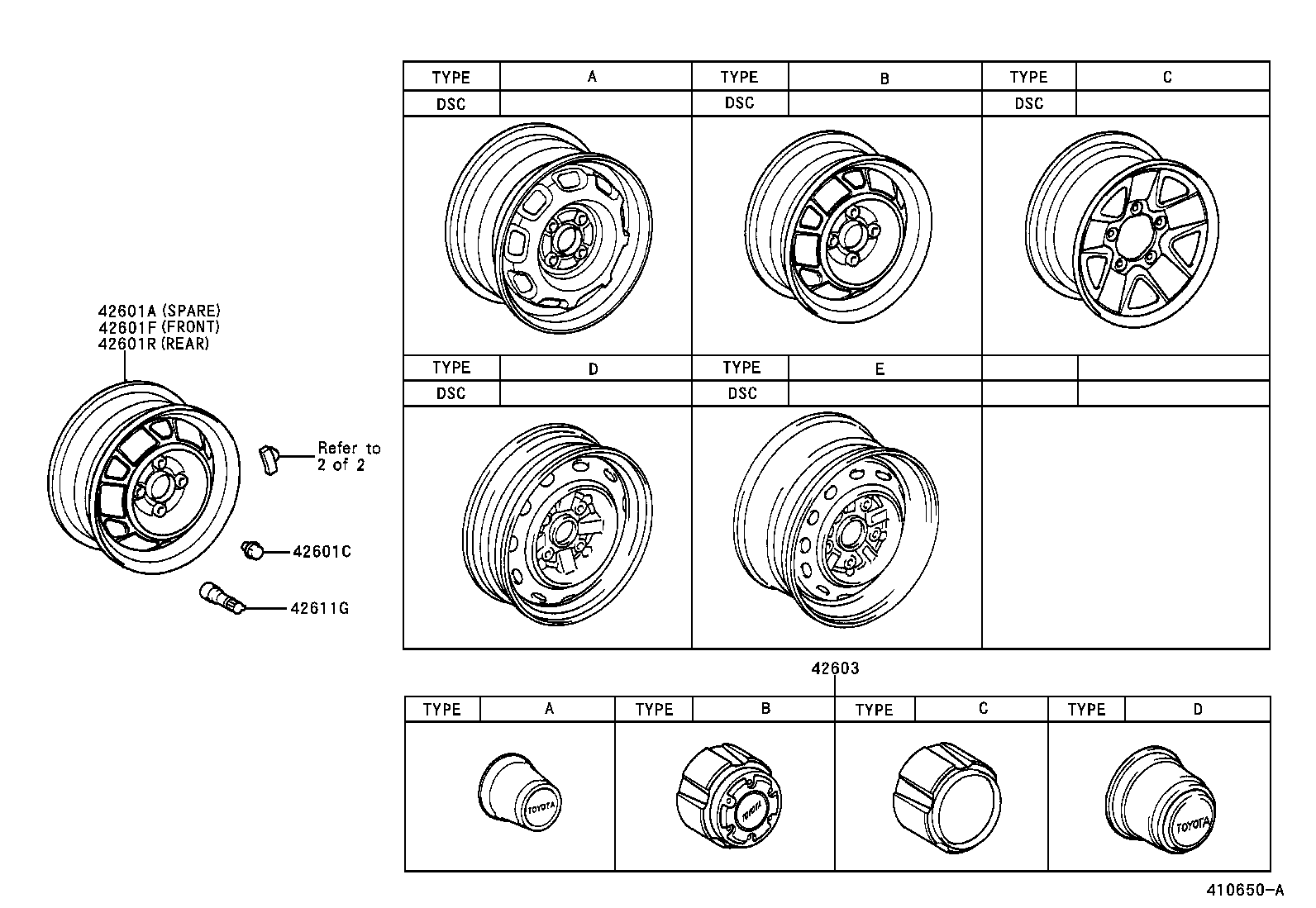

ILLUST NO. 1 OF 2(8610- )

Click highlighted areas on diagram

diagram 42601A 42601C 42601F 42601R 42603 42611G
Part # Description Qty Price
42601A - WHEEL, DISC (FOR SPARE)
42611-2808001

CM50,55,KM5#,YM55..SJL

4.5J−13,TYPE B,SILVER

1
42611-2108103

CM50,51,KM50..JL

13X4.5J,TYPE A,SILVER M.,033 ,8A2

1
42611-2704001

CM50,55,KM5#,YM55..SJL

6.75X12.5,TYPE B,SILVER

1
42601C - NUT, HUB (FOR AXLE)
90942-01027

CM5#,KM5#,YM55

16
90942-01061

CM50,55,KM5#,YM55

16
90942-01061

CM5#,KM5#,YM55

16
90942-01059

CM5#,KM5#,YM55

16
42601F - WHEEL, DISC (FOR FRONT)
42611-2108103

CM50,51,KM50..JL

13X4.5J,TYPE A,SILVER M.,033 ,8A2

2
42611-2808001

CM50,55,KM5#,YM55..SJL

4.5J−13,TYPE B,SILVER

2
42601R - WHEEL, DISC (FOR REAR)
42611-2704001

CM50,55,KM5#,YM55..SJL

6.75X12.5,TYPE B,SILVER

2
42611-2108103

CM50,51,KM50..JL

13X4.5J,TYPE A,SILVER M.,033 ,8A2

2
42603 - ORNAMENT SUB-ASSY, WHEEL HUB
42603-27020

CM50,51,KM5#..JL,T1

TYPE A:イラストサンシヨウ

4
42603-27060

CM50,51,55,KM5#,YM55..SJL,SJLC

TYPE A:イラストサンシヨウ

4
42611G - VALVE (FOR TUBELESS TIRE)
90942-05023

CM50,51,55,KM5#,YM55..SJL,SJLC

REAR

3
90942-05009

CM50,51,52,6#,KM5#,YM6#..JL,JLC,T1

5
90942-05009

CM50,51,55,KM5#,YM55..SJL,SJLC

FRONT

3

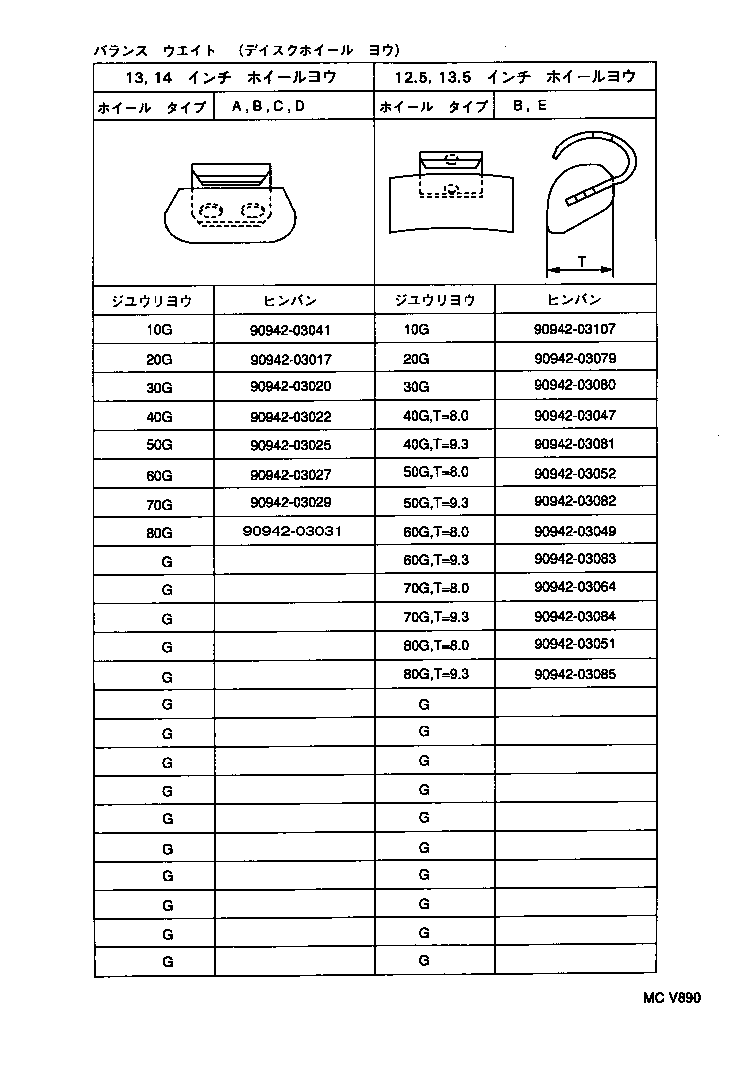

ILLUST NO. 2 OF 2(8610- )

Click highlighted areas on diagram

diagram 9094203017 9094203020 9094203022 9094203025 9094203027 9094203029 9094203031 9094203041 9094203047 9094203049 9094203051 9094203052 9094203064 9094203079 9094203080 9094203081 9094203082 9094203083 9094203084 9094203085 9094203107
Part # Description Qty Price
Common parts
90942-03017
90942-03020
90942-03022
90942-03025
90942-03027
90942-03029
90942-03031
90942-03041
90942-03047
90942-03049
90942-03051
90942-03052
90942-03064
90942-03079
90942-03080
90942-03081
90942-03082
90942-03083
90942-03084
90942-03085
90942-03107
