GSC10-RCZLH (2014)

Toyota Lexus Rc Series

Production Sep 2014 - Oct 2015
Engine 2GRF
Transmission 8FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

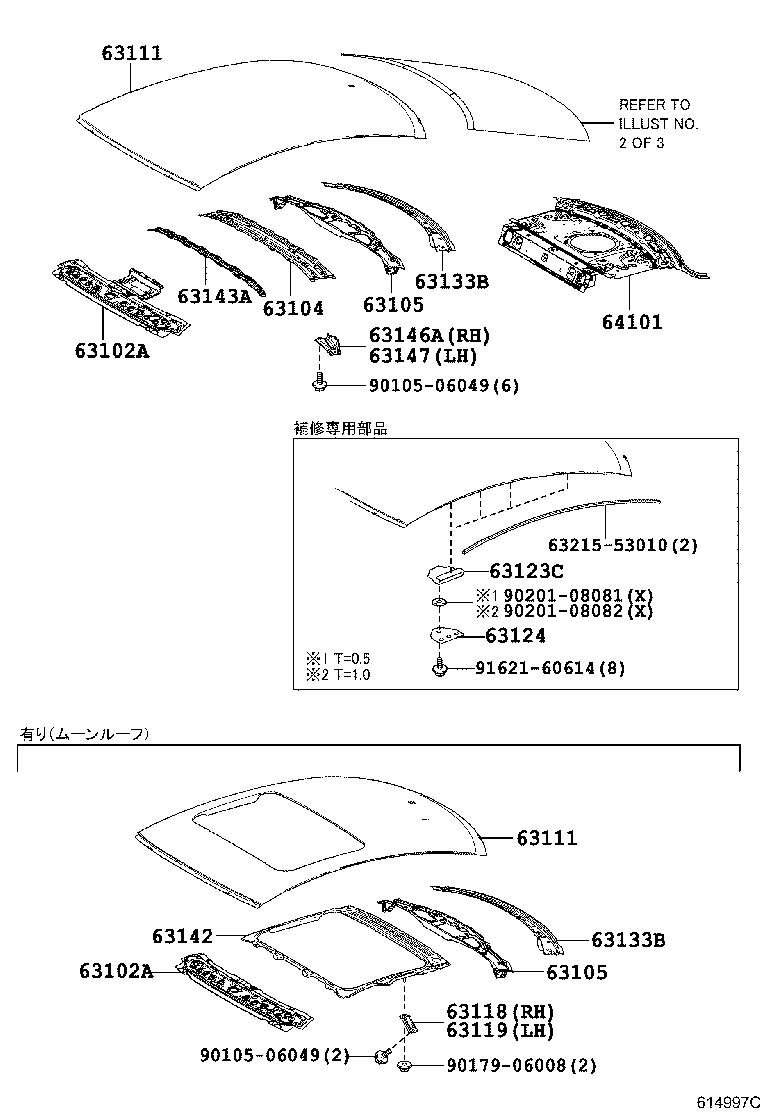

ILLUST NO. 1 OF 3(1409- )

Click highlighted areas on diagram

ルーフパネル

diagram 63102A 63102A 63104 63105 63105 63111 63111 63118 63119 63123C 63124 63133B 63133B 63142 63143A 63146A 63147 6321553010 64101 9010506049 9010506049 9017906008 9020108081 9020108082 9162160614
Part # Description Qty Price
63102A - PANEL SUB-ASSY, WINDSHIELD HEADER
63102-24901

AVC10,GSC10

ムーンルーフ−有り

1
63102-24900

AVC10,GSC10

1
63102A - PANEL SUB-ASSY, WINDSHIELD HEADER
63102-24901

AVC10,GSC10

ムーンルーフ−有り

1
63102-24900

AVC10,GSC10

1
63104 - REINFORCEMENT SUB-ASSY, ROOF PANEL, CENTER
63141-24040

AVC10,GSC10

1
63105 - REINFORCEMENT SUB-ASSY, ROOF PANEL, REAR
63108-24010

AVC10,GSC10

1
63105 - REINFORCEMENT SUB-ASSY, ROOF PANEL, REAR
63108-24010

AVC10,GSC10

1
63111 - PANEL, ROOF
63111-24090

AVC10,GSC10

1
63111-24080

AVC10,GSC10

ムーンルーフ−有り

1
63111 - PANEL, ROOF
63111-24090

AVC10,GSC10

1
63111-24080

AVC10,GSC10

ムーンルーフ−有り

1
63118 - SUPPORT, ROOF PANEL, RH
63118-24060

AVC10,GSC10

ムーンルーフ−有り

1
63119 - SUPPORT, ROOF PANEL, LH
63118-24060

AVC10,GSC10

ムーンルーフ−有り

1
63123C - REINFORCEMENT, ROOF PANEL
63123-24010

AVC10,GSC10

8
63124 - REINFORCEMENT, ROOF PANEL, NO.1
63124-24010

AVC10,GSC10

8
63133B - FRAME, BACK WINDOW
63133-24050

AVC10,GSC10

1
63133B - FRAME, BACK WINDOW
63133-24050

AVC10,GSC10

1
63142 - REINFORCEMENT, ROOF PANEL, NO.2
63142-24050

AVC10,GSC10

ムーンルーフ−有り

1
63143A - REINFORCEMENT, ROOF PANEL
63143-24010

AVC10,GSC10

1
63146A - BRACKET, ROOF PANEL REINFORCEMENT, NO.1
63146-24010

AVC10,GSC10

1
63147 - BRACKET, ROOF PANEL REINFORCEMENT
63147-24020

AVC10,GSC10

1
64101 - PANEL SUB-ASSY, UPPER BACK
64101-24050

AVC10,GSC10

1
Common parts
63215-53010
90105-06049
90179-06008
90201-08081
90201-08082
91621-60614

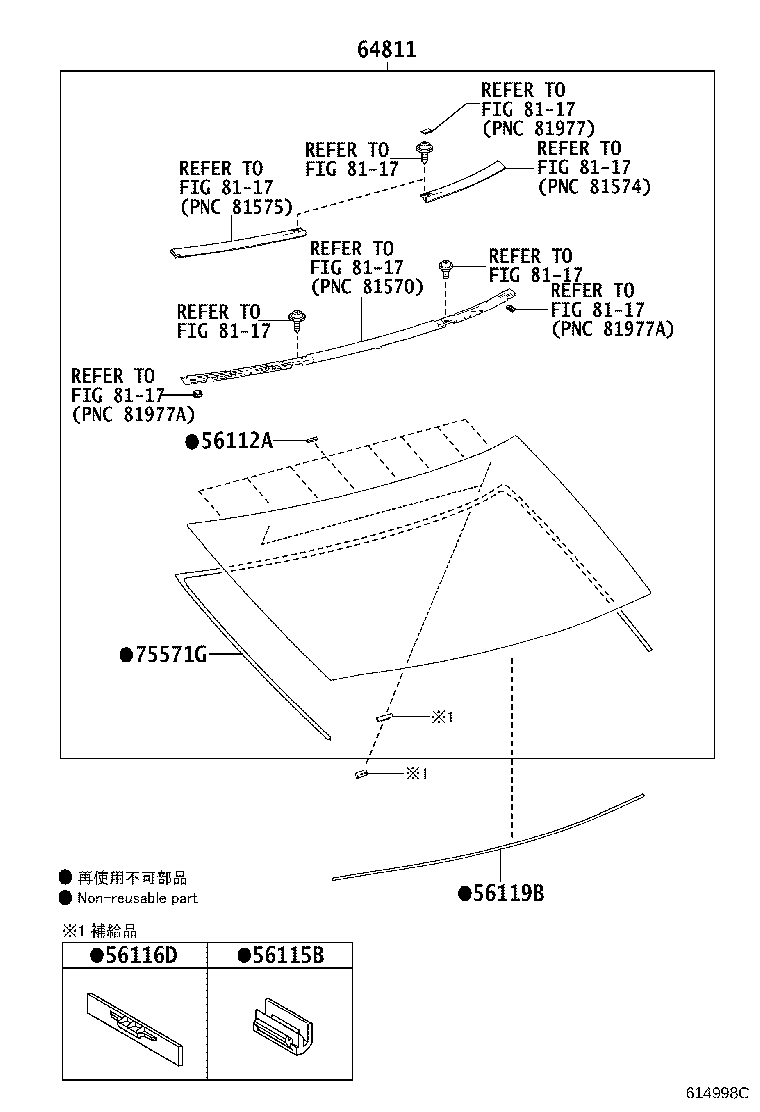

ILLUST NO. 2 OF 3(1409- )

Click highlighted areas on diagram

バックウィンドウガラス

diagram 56112A 56115B 56116D 56119B 64811 75571G 8117 8117 8117 8117 8117 8117 8117 8117 8117
Part # Description Qty Price
56112A - DAM, WINDOW GLASS ADHESIVE
56117-24070

AVC10,GSC10

8
56115B - STOPPER, BACK WINDOW GLASS, NO.1
56115-30120

AVC10,GSC10

1
56116D - STOPPER, BACK WINDOW GLASS, NO.2
56116-22050

AVC10,GSC10

1
56119B - DAM, BACK WINDOW GLASS ADHESIVE
56117-50140

AVC10,GSC10

1
64811 - GLASS, BACK WINDOW
64810-24020

AVC10,GSC10

1
75571G - MOULDING, BACK WINDOW, OUTSIDE UPPER, NO.1
75571-24060

AVC10,GSC10

1
Linked diagrams
8117

ILLUST NO. 3 OF 3(1409- )

Click highlighted areas on diagram

スライディングルーフ

diagram 63201G 63203F 63209 63214F 63217G 63217K 63218G 63218M 63220A 63236 63236D 63240A 63247E 63248 63248E 63249 63251H 63260A 63669B 6402 6402 64270E 64270E 9015950336 9015950336 9017906274 9017906274 9046915004 9167380612
Part # Description Qty Price
63201G - GLASS SUB-ASSY, SLIDING ROOF
63201-24110

AVC10,GSC10

ムーンルーフ−有り

1
63203F - HOUSING SUB-ASSY, SLIDING ROOF
63203-24070

AVC10,GSC10

ムーンルーフ−有り

1
63203-24071

AVC10,GSC10

ムーンルーフ−有り

1
63209 - PANEL SUB-ASSY, ROOF WIND DEFLECTOR
63209-24050

AVC10,GSC10

ムーンルーフ−有り

1
63214F - CHANNEL, ROOF DRIP, REAR
63214-24040

AVC10,GSC10

ムーンルーフ−有り

1
63217G - GARNISH, SLIDING ROOF SIDE, RH
63217-24060

AVC10,GSC10

ムーンルーフ−有り

1
63217K - GARNISH, SLIDING ROOF SIDE, RH
63217-24050

AVC10,GSC10

ムーンルーフ−有り

1
63218G - GARNISH, SLIDING ROOF SIDE, LH
63218-24060

AVC10,GSC10

ムーンルーフ−有り

1
63218M - GARNISH, SLIDING ROOF SIDE, LH
63218-24050

AVC10,GSC10

ムーンルーフ−有り

1
63220A - HOSE ASSY, SLIDING ROOF DRAIN, RH
63220-24010

AVC10,GSC10

ムーンルーフ−有り

1
63236 - CLAMP, SLIDING ROOF OR REMOVABLE ROOF DRAIN HOSE
90469-12017

AVC10,GSC10

ムーンルーフ−有り

6
63236D - CLAMP, SLIDING ROOF DRAIN HOSE
63236-30010

AVC10,GSC10

ムーンルーフ−有り

4
63240A - HOSE ASSY, SLIDING ROOF DRAIN, LH
63220-24010

AVC10,GSC10

ムーンルーフ−有り

1
63247E - HOSE, SLIDING ROOF DRAIN, REAR RH
63249-24090

AVC10,GSC10

ムーンルーフ−有り

1
63248 - JOINT, SLIDE ROOF DRAIN HOSE, RH
63258-78010

AVC10,GSC10

ムーンルーフ−有り

1
63248E - HOSE, SLIDING ROOF DRAIN, REAR LH
63249-24090

AVC10,GSC10

ムーンルーフ−有り

1
63249 - JOINT, SLIDE ROOF DRAIN HOSE, LH
63259-78010

AVC10,GSC10

ムーンルーフ−有り

1
63251H - WEATHERSTRIP, SLIDING ROOF
63251-24070

AVC10,GSC10

ムーンルーフ−有り

1
63260A - GEAR SUB-ASSY, SLIDING ROOF DRIVE
63260-24051

AVC10,GSC10

ムーンルーフ−有り

1
63260-24050

AVC10,GSC10

ムーンルーフ−有り

1
63669B - GROMMET, SLIDING ROOF DRAIN
63669-30040

AVC10,GSC10

ムーンルーフ−有り

2
64270E - CLIP
90467-14001

AVC10,GSC10

ムーンルーフ−有り

4
64270E - CLIP
90467-14001

AVC10,GSC10

ムーンルーフ−有り

4
Common parts
90159-50336
90179-06274
90469-15004
91673-80612
Linked diagrams
6402
