USC10-FCZRH (2014)

Toyota Lexus Rc F

Production Sep 2014 - Feb 2019
Engine 2URGSE
Transmission 8FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(1409- )

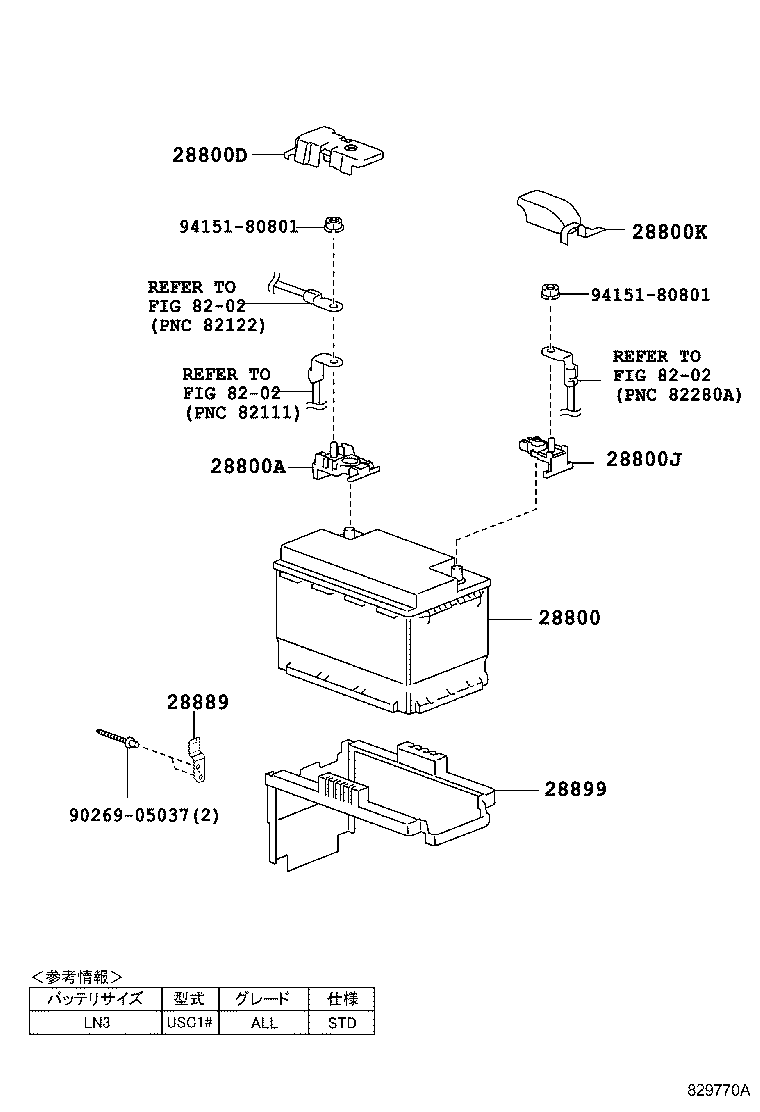

Click highlighted areas on diagram

diagram 28800 28800A 28800D 28800J 28800K 28889 28899 8202 8202 8202 9026905037 9415180801 9415180801
Part # Description Qty Price
28800 - BATTERY
28800-38180

2URGSE..USC10

LN3

1
28800A - TERMINAL, BATTERY POSITIVE
82675-24010

2URGSE..USC10

1
28800D - COVER, CONNECTOR(FOR BATTERY TERMINAL)
82821-24190

2URGSE..USC10

1
28800J - TERMINAL, BATTERY NEGATIVE
82675-24020

2URGSE..USC10

1
28800K - COVER, CONNECTOR(FOR BATTERY TERMINAL NEGATIVE)
82821-24200

2URGSE..USC10

1
28889 - BRACKET, BATTERY WIRE CLAMP
82715-24350

2URGSE..USC10

1
28899 - INSULATOR, BATTERY
28899-38050

2URGSE..USC10

1
Common parts
90269-05037
94151-80801
Linked diagrams
8202
