URJ201W-GNZGK (2015)

Toyota Lexus Lx570

Production Sep 2015 - Sep 9999
Engine 3URFE
Transmission 8FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

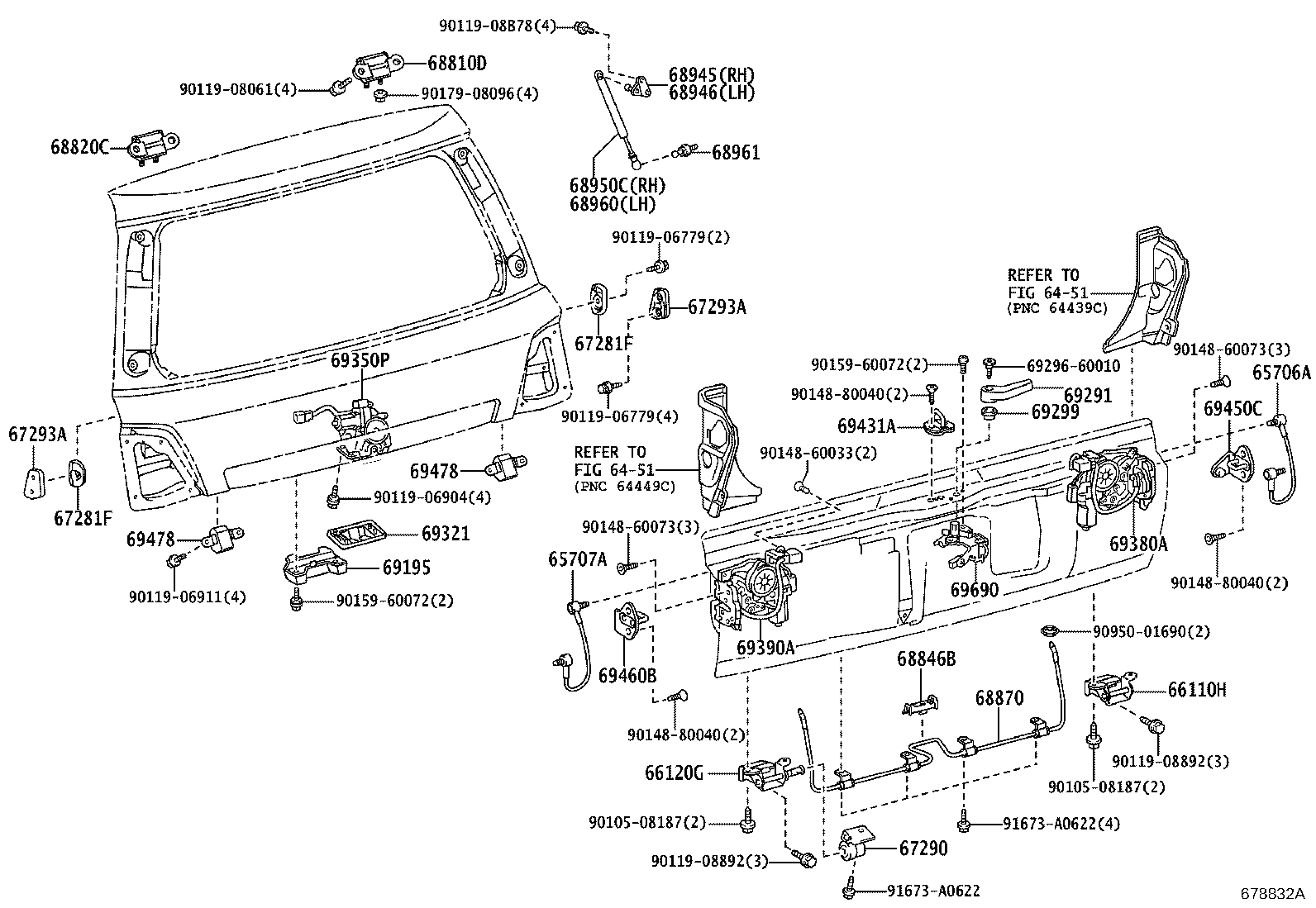

ILLUST NO. 1 OF 2(1509- )

Click highlighted areas on diagram

diagram 6451 6451 65706A 65707A 66110H 66120G 67281F 67281F 67290 67293A 67293A 68810D 68820C 68846B 68870 68945 68946 68950C 68960 68961 69195 69291 6929660010 69299 69321 69350P 69380A 69390A 69431A 69450C 69460B 69478 69478 69690 9010508187 9010508187 9011906779 9011906779 9011906904 9011906911 9011908061 9011908892 9011908892 9011908B78 9014860033 9014860073 9014860073 9014880040 9014880040 9014880040 9015960072 9015960072 9017908096 9095001690 91673A0622 91673A0622
Part # Description Qty Price
65706A - STAY SUB-ASSY, TAIL GATE, RH
65706-60030

URJ201

1
65706-60032

URJ201

1
65707A - STAY SUB-ASSY, TAIL GATE, LH
65706-60030

URJ201

1
65706-60032

URJ201

1
66110H - HINGE ASSY, TAIL GATE, RH
66110-60030

URJ201

1
66110-60031

URJ201

1
66120G - HINGE ASSY, TAIL GATE, LH
66120-60020

URJ201

1
66120-60021

URJ201

1
67281F - STOPPER, BACK DOOR, LOWER
67281-60040

URJ201

2
67281F - STOPPER, BACK DOOR, LOWER
67281-60040

URJ201

2
67290 - DAMPER ASSY, BACK DOOR
67028-60010

URJ201

1
67293A - CUSHION, BACK DOOR STOPPER
67293-60050

URJ201

2
67293A - CUSHION, BACK DOOR STOPPER
67293-60050

URJ201

2
68810D - HINGE ASSY, BACK DOOR, RH
68810-60040

URJ201

パッド厚さ=2.0

1
68810-60041

URJ201

パッド厚さ=2.0

1
68810-60021

URJ201

パッド厚さ=1.0

1
68810-60031

URJ201

パッド厚さ=1.5

1
68810-60020

URJ201

パッド厚さ=1.0

1
68810-60030

URJ201

パッド厚さ=1.5

1
68820C - HINGE ASSY, BACK DOOR, LH
68810-60031

URJ201

パッド厚さ=1.5

1
68810-60020

URJ201

パッド厚さ=1.0

1
68810-60030

URJ201

パッド厚さ=1.5

1
68810-60041

URJ201

パッド厚さ=2.0

1
68810-60021

URJ201

パッド厚さ=1.0

1
68810-60040

URJ201

パッド厚さ=2.0

1
68846B - GUIDE, BACK DOOR TORSION BAR
68846-60010

URJ201

1
68870 - BAR ASSY, BACK DOOR LOWER TORSION
68870-60051

URJ201

1
68870-60050

URJ201

1
68870-60021

URJ201

1
68945 - BRACKET, BACK DOOR DAMPER STAY, UPPER RH
68945-60010

URJ201

1
68946 - BRACKET, BACK DOOR DAMPER STAY, UPPER LH
68946-60010

URJ201

1
68950C - STAY ASSY, BACK DOOR, RH
68950-0WB00

URJ201

1
68950-0WB01

URJ201

1
68960 - STAY ASSY, BACK DOOR, LH
68960-0WB00

URJ201

1
68960-0WB01

URJ201

1
68961 - BOLT, BACK DOOR STAY
68961-12050

URJ201

2
69195 - GRIP, BACK DOOR
69195-60011

URJ201

1
69291 - HANDLE ASSY, BACK DOOR INSIDE
69291-60040

URJ201

1
69299 - GROMMET, BACK DOOR HANDLE
69299-60010

URJ201

1
69321 - COVER, BACK DOOR LOCK
69321-60030

URJ201

1
69350P - LOCK ASSY, BACK DOOR, W/COURTESY LAMP SWITCH
69350-60190

URJ201

1
69350-60191

URJ201

1
69380A - LOCK ASSY, TAIL GATE, LOWER RH
69380-60070

URJ201

1
69380-60071

URJ201

1
69390A - LOCK ASSY, TAIL GATE, LOWER LH
69390-60060

URJ201

1
69390-60061

URJ201

1
69431A - STRIKER, REAR SWING GATE LOCK
69431-60010

URJ201

1
69450C - STRIKER ASSY, BACK DOOR LOCK, RH
69450-60040

URJ201

1
69460B - STRIKER ASSY, BACK DOOR LOCK, LH
69460-60040

URJ201

1
69478 - CUSHION, BACK DOOR LOWER STOPPER
69478-60020

URJ201

2
69478 - CUSHION, BACK DOOR LOWER STOPPER
69478-60020

URJ201

2
69690 - CONTROL ASSY, BACK DOOR REMOTE
69690-60060

URJ201

1
Common parts
69296-60010
90105-08187
90119-06779
90119-06904
90119-06911
90119-08061
90119-08892
90119-08B78
90148-60033
90148-60073
90148-80040
90159-60072
90179-08096
90950-01690
91673-A0622
Linked diagrams
6451

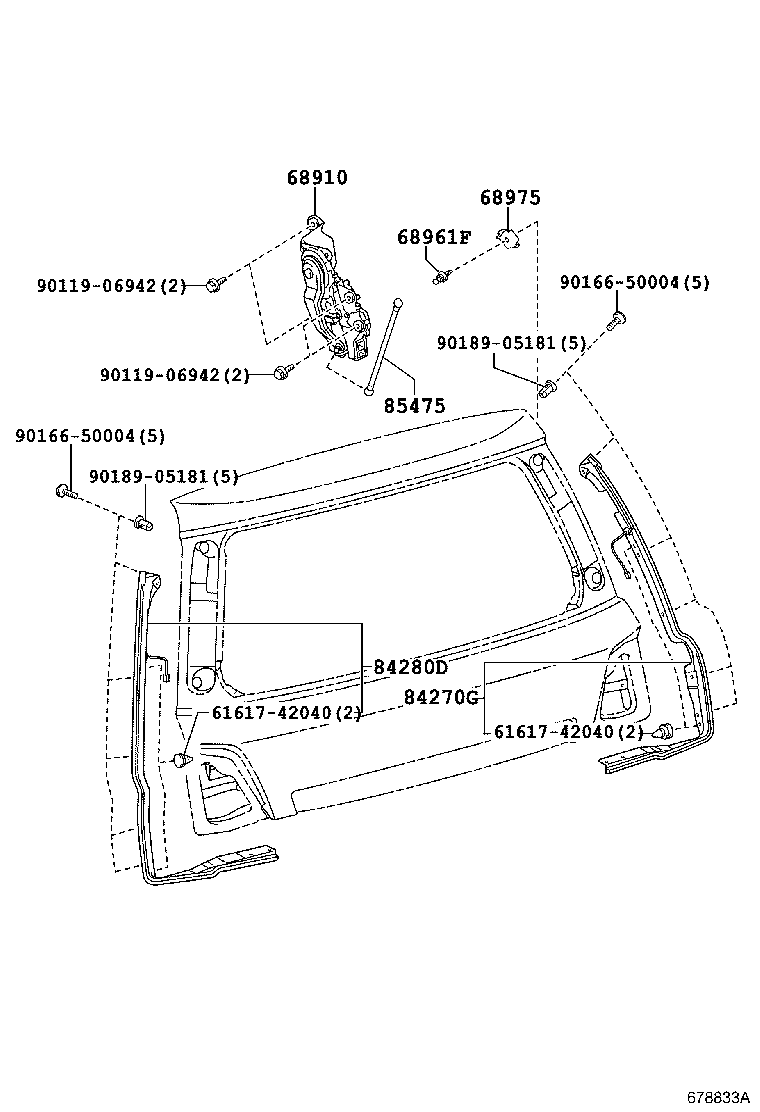

ILLUST NO. 2 OF 2(1509- )

Click highlighted areas on diagram

パワーバックドアパーツ

diagram 6161742040 6161742040 68910 68961F 68975 84270G 84280D 85475 9011906942 9011906942 9016650004 9016650004 9018905181 9018905181
Part # Description Qty Price
68910 - UNIT ASSY, POWER BACK DOOR
68910-60080

URJ201

1
68910-60051

URJ201

1
68910-60081

URJ201

1
68910-60050

URJ201

1
68910-60082

URJ201

1
68961F - BOLT, BACK DOOR STAY
68961-23010

URJ201

1
68975 - PLATE, BACK DOOR STAY
68975-60020

URJ201

1
84270G - SENSOR ASSY, POWER BACK DOOR, RH
84270-60150

URJ201

1
84280D - SENSOR ASSY, POWER BACK DOOR, LH
84280-60100

URJ201

1
85475 - ROD, POWER BACK DOOR
85475-60020

URJ201

1
Common parts
61617-42040
90119-06942
90166-50004
90189-05181
