GSE20-AETLH (2008)

Toyota Lexus Is250/350

Production Aug 2008 - Aug 2010
Engine 4GRFSE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0508-0908)

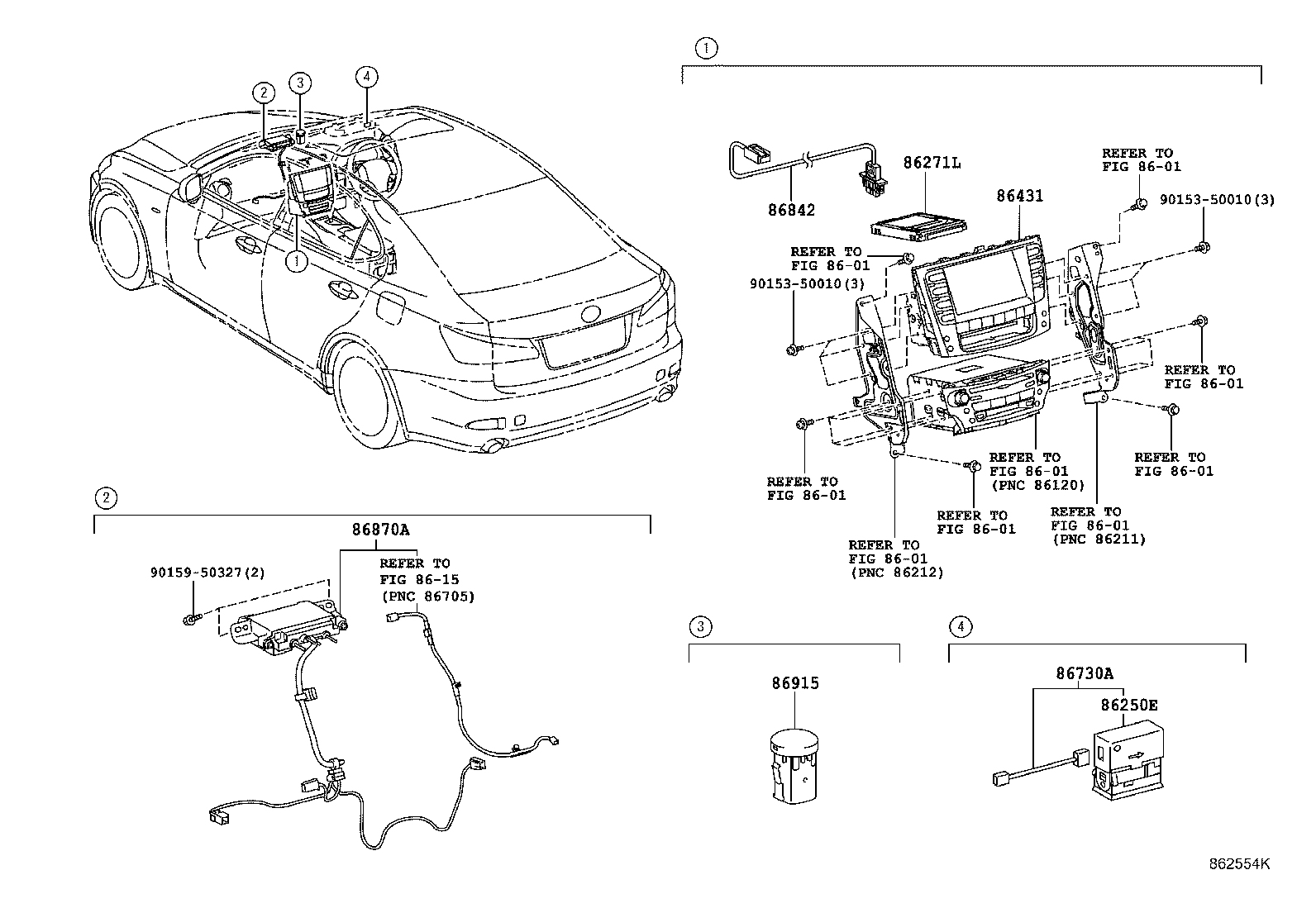

Click highlighted areas on diagram

diagram 8601 8601 8601 8601 8601 8601 8601 8601 8601 8615 86250E 86271L 86431 86730A 86842 86870A 86915 9015350010 9015350010 9015950327
Part # Description Qty Price
86250E - MICROPHONE ASSY, AMPLIFIER
86250-52020

GSE2#

 1
86250-52020

GSE2#

 1
86271L - HARD DISC
86271-30520

GSE2#

 1
86271-30527

GSE20,25

EMV&ﾅﾋﾞｹﾞｰｼｮﾝｼｽﾃﾑ−有り(GPSﾅﾋﾞｹﾞｰｼｮﾝ + ﾃﾚﾋﾞ)英語ﾀｲﾌﾟ

 1
86271-30526

GSE2#

 1
86431 - DISPLAY, DISPLAY & NAVIGATION MODULE
86431-53010

GSE20,25

DENSO

 1
86431-53290

GSE20,25

DENSO

 1
86431-53060

GSE20,25

DENSO

 1
86431-53291

GSE20,25

DENSO

 1
86431-53310

GSE20,25

DENSO,EMV&ﾅﾋﾞｹﾞｰｼｮﾝｼｽﾃﾑ−有り(HDDﾅﾋﾞｹﾞｰｼｮﾝ + ﾃﾚﾋﾞj英語ﾀｲﾌﾟ

 1
86431-53292

GSE20,25

DENSO

 1
86431-53610

GSE20,25

DENSO,“X−Edition” *(O)&EMV&ﾅﾋﾞｹﾞｰｼｮﾝｼｽﾃﾑ−有りiHDDﾅﾋﾞｹﾞｰｼｮﾝ + ﾃﾚﾋﾞ)

 1
86431-53010

GSE20,25

DENSO,ﾍﾙﾌﾟﾈｯﾄ無し&ｵｰﾃﾞｨｵ−AM/FM CD&MD 13ｽﾋﾟｰｶ &@ﾅﾋﾞｹﾞｰｼｮﾝ無

 1
86431-53312

GSE20,25

DENSO,EMV&ﾅﾋﾞｹﾞｰｼｮﾝｼｽﾃﾑ−有り(HDDﾅﾋﾞｹﾞｰｼｮﾝ + ﾃﾚﾋﾞj英語ﾀｲﾌﾟ

 1
86431-53311

GSE20,25

DENSO,EMV&ﾅﾋﾞｹﾞｰｼｮﾝｼｽﾃﾑ−有り(HDDﾅﾋﾞｹﾞｰｼｮﾝ + ﾃﾚﾋﾞj英語ﾀｲﾌﾟ

 1
86431-53200

GSE20,25

DENSO,EMV&ﾅﾋﾞｹﾞｰｼｮﾝｼｽﾃﾑ−有り(GPSﾅﾋﾞｹﾞｰｼｮﾝ + ﾃﾚﾋﾞj英語ﾀｲﾌﾟ

 1
86431-53620

GSE20,25

DENSO,“X−Edition” *(O)&EMV&ﾅﾋﾞｹﾞｰｼｮﾝｼｽﾃﾑ−有りiHDDﾅﾋﾞｹﾞｰｼｮﾝ + ﾃﾚﾋﾞ)英語ﾀｲﾌﾟ

 1
86730A - MICROPHONE ASSY, TELEPHONE
86730-53050

GSE2#

 1
86730-53010

GSE2#

 1
86730-53010

GSE2#

 1
86730-53010

GSE20,25

ｵｰﾃﾞｨｵ−AM/FM CD&MD 13ｽﾋﾟｰｶ & ﾅﾋﾞｹﾞｰｼｮﾝ無

 1
86842 - WIRE, NAVIGATION, NO.1
86842-53100

GSE20,25

“X−Edition” *(O)&EMV&ﾅﾋﾞｹﾞｰｼｮﾝｼｽﾃﾑ−有り(HDDﾅﾋﾞｹﾞｰｼｮﾝ + ﾃﾚﾋﾞ)英語ﾀｲﾌﾟ

 1
86842-53100

GSE2#

 1
86842-53020

GSE2#

 1
86842-53100

GSE20,25

“X−Edition” *(O)&EMV&ﾅﾋﾞｹﾞｰｼｮﾝｼｽﾃﾑ−有り(HDDﾅﾋﾞｹﾞｰｼｮﾝ + ﾃﾚﾋﾞ)

 1
86842-53020

GSE2#

 1
86870A - ANTENNA ASSY, GPS & VICS
86870-53010

GSE2#

 1
86870-53040

GSE2#

 1
86870-53011

GSE2#

 1
86870-53010

GSE2#

 1
86915 - TRANSCEIVER, OPTICAL BEACON
86915-60010

GSE2#

 1
86915-60010

GSE2#

 1
Common parts
90153-50010
90159-50327
Linked diagrams
8601
8615
