FZJ80G-GCPNK (1993)

Toyota Land Cruiser Van

Production May 1993 - Jan 1998
Engine 1FZFE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

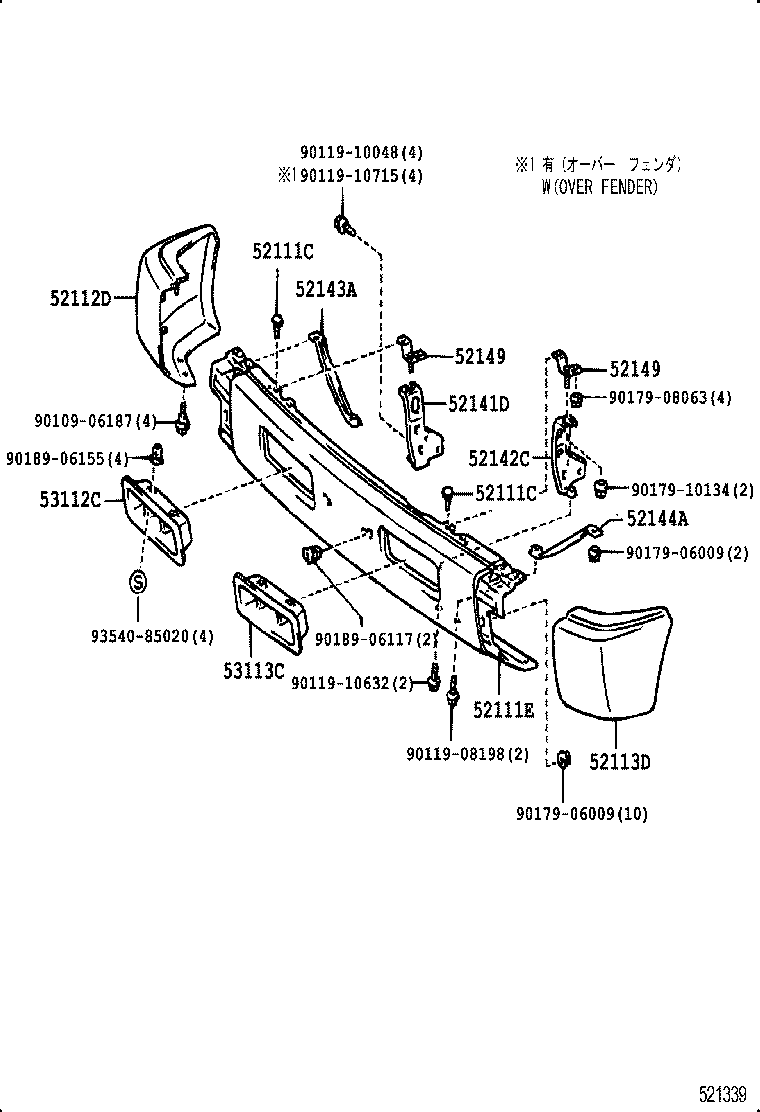

ILLUST NO. 1 OF 2(9501- )

Click highlighted areas on diagram

diagram 52111C 52111C 52111E 52112D 52113D 52141D 52142C 52143A 52144A 52149 52149 53112C 53113C 9010906187 9011908198 9011910048 9011910632 9011910715 9017906009 9017906009 9017908063 9017910134 9018906117 9018906155 9354085020
Part # Description Qty Price
52111C - BOLT, ROUND HEAD SQUARE NECK(FOR FRONT BUMPER)
90112-08073

FJ80,FZJ80,HDJ81,HZJ81

4
90112-08073

FZJ80,HDJ81

アリ(フロント バンパ ガ-ド)

2
52111C - BOLT, ROUND HEAD SQUARE NECK(FOR FRONT BUMPER)
90112-08073

FJ80,FZJ80,HDJ81,HZJ81

4
90112-08073

FZJ80,HDJ81

アリ(フロント バンパ ガ-ド)

2
52111E - BAR, FRONT BUMPER
52111-60220

FZJ80,HZJ81..GX

塗装不要

1
52111-60510

FZJ80,HDJ81,HZJ81..GX

塗装不要

1
52111-60230

FZJ80..GX

塗装不要,アリ(ウインチ)

1
52111-60520

FZJ80,HDJ81,HZJ81..GX

塗装不要,アリ(ウインチ)

1
52112D - EXTENSION, FRONT BUMPER, RH
52102-60040

FZJ80,HZJ81..GX

塗装不要

1
52102-60180

FZJ80,HZJ81..GX

塗装不要

1
52102-60200

FZJ80,HDJ81..GX

塗装不要

1
52113D - EXTENSION, FRONT BUMPER, LH
52103-60040

FZJ80,HZJ81..GX

塗装不要

1
52103-60180

FZJ80,HZJ81..GX

塗装不要

1
52103-60200

FZJ80,HDJ81..GX

塗装不要

1
52141D - STAY, FRONT BUMPER, RH
52141-60060

FJ80,FZJ80,HDJ81,HZJ81

1
52141-60080

HZJ81..LUB;FZJ80,HDJ81

アリ(ウインチ)

1
52141-60070

FZJ80,HDJ81,HZJ81

1
52142C - STAY, FRONT BUMPER, LH
52142-60070

HZJ81..LUB;FZJ80,HDJ81

アリ(ウインチ)

1
52142-60060

FZJ80,HDJ81,HZJ81

1
52142-60050

FJ80,FZJ80,HDJ81,HZJ81

1
52143A - ARM, FRONT BUMPER, INNER RH
52143-60020

FJ80,FZJ80,HDJ81,HZJ81

1
52143-60040

FZJ80,HDJ81,HZJ81

1
52144A - ARM, FRONT BUMPER, INNER LH
52143-60040

FZJ80,HDJ81,HZJ81

1
52144-60020

FJ80,FZJ80,HDJ81,HZJ81

1
52149 - BRACKET, FRONT BUMPER, INNER
52149-60020

FJ80,FZJ80,HDJ81,HZJ81

2
52149-60030

FZJ80,HDJ81,HZJ81

2
52147-60030

FZJ80,HDJ81

アリ(フロント バンパ ガ-ド)

2
52149 - BRACKET, FRONT BUMPER, INNER
52149-60020

FJ80,FZJ80,HDJ81,HZJ81

2
52149-60030

FZJ80,HDJ81,HZJ81

2
52147-60030

FZJ80,HDJ81

アリ(フロント バンパ ガ-ド)

2
53112C - GRILLE, RADIATOR, LOWER RH
53112-60020

FJ80,FZJ80,HDJ81,HZJ81

1
53112-60030

FZJ80,HDJ81,HZJ81

1
53113C - GRILLE, RADIATOR, LOWER LH
53113-60020

FZJ80,HDJ81,HZJ81

1
53113-60010

FJ80,FZJ80,HDJ81,HZJ81

1
Common parts
90109-06187
90119-08198
90119-10048
90119-10632
90119-10715
90179-06009
90179-08063
90179-10134
90189-06117
90189-06155
93540-85020

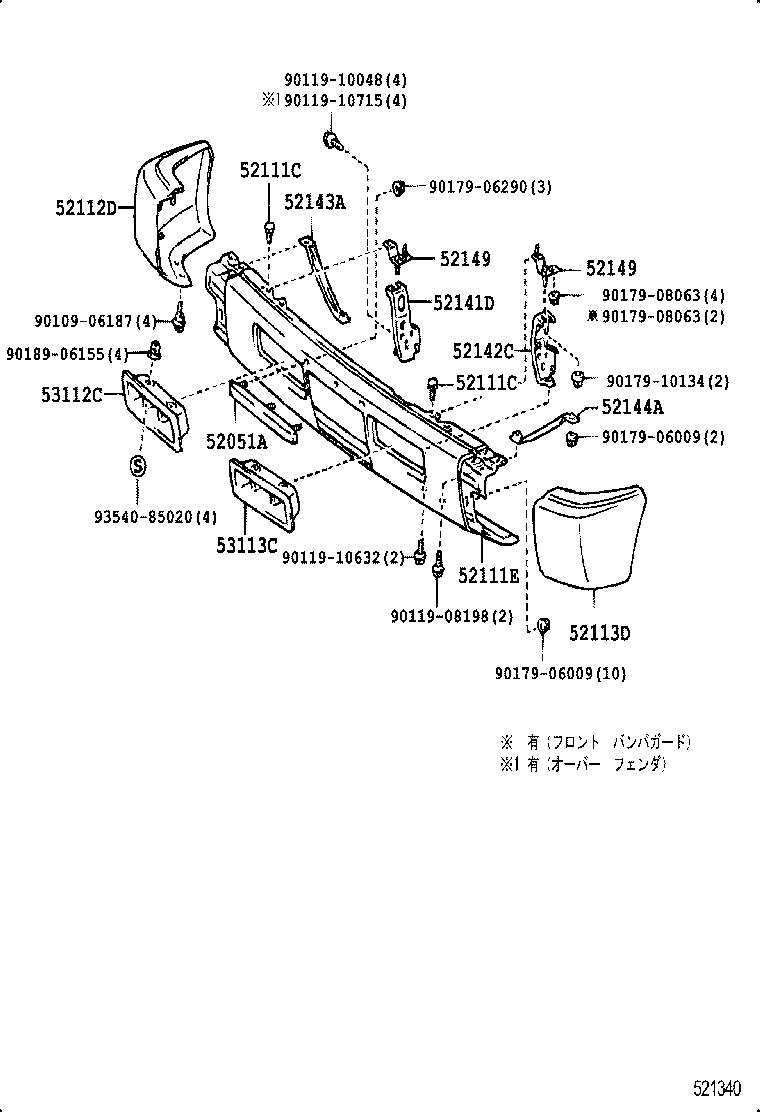

ILLUST NO. 1 OF 2(9501- )

Click highlighted areas on diagram

アリ(ウインチ)

diagram 52051A 52111C 52111C 52111E 52112D 52113D 52141D 52142C 52143A 52144A 52149 52149 53112C 53113C 9010906187 9011908198 9011910048 9011910632 9011910715 9017906009 9017906009 9017906290 9017908063 9017908063 9017910134 9018906155 9354085020
Part # Description Qty Price
52051A - PAD SUB-ASSY, FRONT BUMPER
52051-60010

FJ80,FZJ80,HDJ81,HZJ81

1
52111C - BOLT, ROUND HEAD SQUARE NECK(FOR FRONT BUMPER)
90112-08073

FJ80,FZJ80,HDJ81,HZJ81

4
90112-08073

FZJ80,HDJ81

アリ(フロント バンパ ガ-ド)

2
52111C - BOLT, ROUND HEAD SQUARE NECK(FOR FRONT BUMPER)
90112-08073

FJ80,FZJ80,HDJ81,HZJ81

4
90112-08073

FZJ80,HDJ81

アリ(フロント バンパ ガ-ド)

2
52111E - BAR, FRONT BUMPER
52111-60220

FZJ80,HZJ81..GX

塗装不要

1
52111-60510

FZJ80,HDJ81,HZJ81..GX

塗装不要

1
52111-60230

FZJ80..GX

塗装不要,アリ(ウインチ)

1
52111-60520

FZJ80,HDJ81,HZJ81..GX

塗装不要,アリ(ウインチ)

1
52112D - EXTENSION, FRONT BUMPER, RH
52102-60040

FZJ80,HZJ81..GX

塗装不要

1
52102-60180

FZJ80,HZJ81..GX

塗装不要

1
52102-60200

FZJ80,HDJ81..GX

塗装不要

1
52113D - EXTENSION, FRONT BUMPER, LH
52103-60040

FZJ80,HZJ81..GX

塗装不要

1
52103-60180

FZJ80,HZJ81..GX

塗装不要

1
52103-60200

FZJ80,HDJ81..GX

塗装不要

1
52141D - STAY, FRONT BUMPER, RH
52141-60060

FJ80,FZJ80,HDJ81,HZJ81

1
52141-60080

HZJ81..LUB;FZJ80,HDJ81

アリ(ウインチ)

1
52141-60070

FZJ80,HDJ81,HZJ81

1
52142C - STAY, FRONT BUMPER, LH
52142-60070

HZJ81..LUB;FZJ80,HDJ81

アリ(ウインチ)

1
52142-60060

FZJ80,HDJ81,HZJ81

1
52142-60050

FJ80,FZJ80,HDJ81,HZJ81

1
52143A - ARM, FRONT BUMPER, INNER RH
52143-60020

FJ80,FZJ80,HDJ81,HZJ81

1
52143-60040

FZJ80,HDJ81,HZJ81

1
52144A - ARM, FRONT BUMPER, INNER LH
52143-60040

FZJ80,HDJ81,HZJ81

1
52144-60020

FJ80,FZJ80,HDJ81,HZJ81

1
52149 - BRACKET, FRONT BUMPER, INNER
52149-60020

FJ80,FZJ80,HDJ81,HZJ81

2
52149-60030

FZJ80,HDJ81,HZJ81

2
52147-60030

FZJ80,HDJ81

アリ(フロント バンパ ガ-ド)

2
52149 - BRACKET, FRONT BUMPER, INNER
52149-60020

FJ80,FZJ80,HDJ81,HZJ81

2
52149-60030

FZJ80,HDJ81,HZJ81

2
52147-60030

FZJ80,HDJ81

アリ(フロント バンパ ガ-ド)

2
53112C - GRILLE, RADIATOR, LOWER RH
53112-60020

FJ80,FZJ80,HDJ81,HZJ81

1
53112-60030

FZJ80,HDJ81,HZJ81

1
53113C - GRILLE, RADIATOR, LOWER LH
53113-60020

FZJ80,HDJ81,HZJ81

1
53113-60010

FJ80,FZJ80,HDJ81,HZJ81

1
Common parts
90109-06187
90119-08198
90119-10048
90119-10632
90119-10715
90179-06009
90179-06290
90179-08063
90179-10134
90189-06155
93540-85020

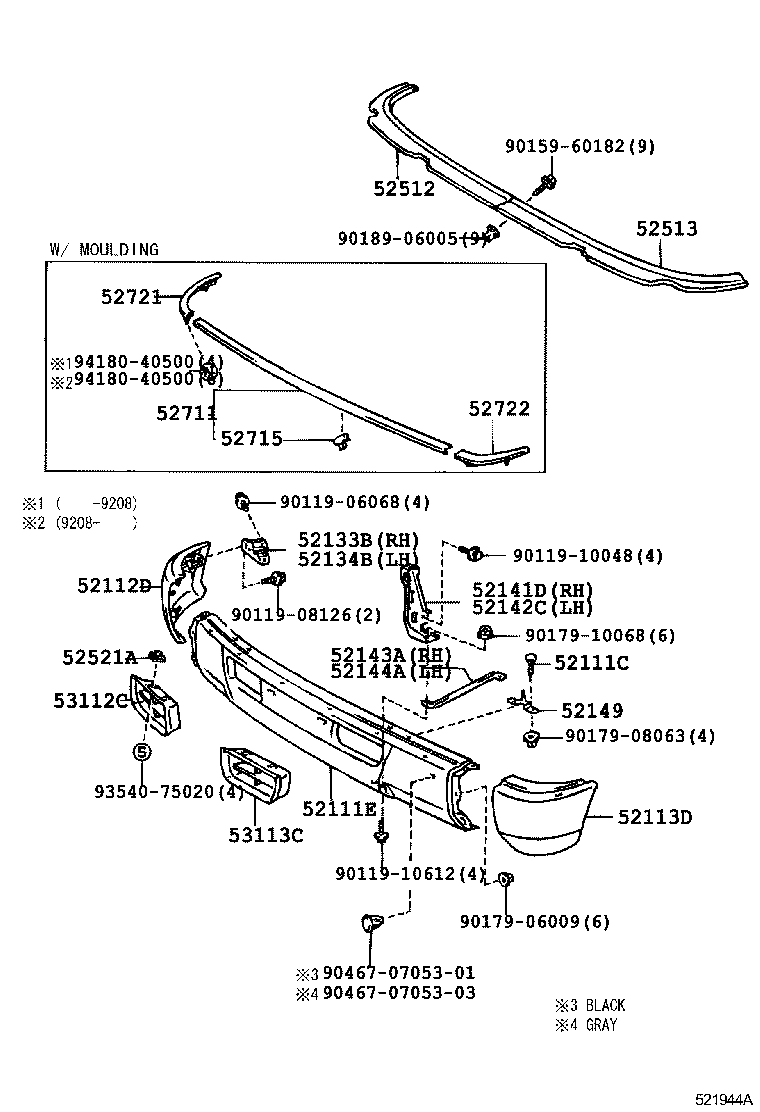

ILLUST NO. 1 OF 2(9001-9501)

Click highlighted areas on diagram

diagram 52111C 52111E 52112D 52113D 52133B 52134B 52141D 52142C 52143A 52144A 52149 52512 52513 52521A 52711 52715 52721 52722 53112C 53113C 9011906068 9011908126 9011910048 9011910612 9015960182 9017906009 9017908063 9017910068 9018906005 904670705301 904670705303 9354075020 9418040500 9418040500
Part # Description Qty Price
52111C - BOLT, ROUND HEAD SQUARE NECK(FOR FRONT BUMPER)
90112-08073

FJ80,FZJ80,HDJ81,HZJ81

4
90112-08073

FZJ80,HDJ81

アリ(フロント バンパ ガ-ド)

2
52111E - BAR, FRONT BUMPER
52111-60220

FZJ80,HZJ81..GX

塗装不要

1
52111-60510

FZJ80,HDJ81,HZJ81..GX

塗装不要

1
52111-60230

FZJ80..GX

塗装不要,アリ(ウインチ)

1
52111-60520

FZJ80,HDJ81,HZJ81..GX

塗装不要,アリ(ウインチ)

1
52112D - EXTENSION, FRONT BUMPER, RH
52102-60040

FZJ80,HZJ81..GX

塗装不要

1
52102-60180

FZJ80,HZJ81..GX

塗装不要

1
52102-60200

FZJ80,HDJ81..GX

塗装不要

1
52113D - EXTENSION, FRONT BUMPER, LH
52103-60040

FZJ80,HZJ81..GX

塗装不要

1
52103-60180

FZJ80,HZJ81..GX

塗装不要

1
52103-60200

FZJ80,HDJ81..GX

塗装不要

1
52141D - STAY, FRONT BUMPER, RH
52141-60060

FJ80,FZJ80,HDJ81,HZJ81

1
52141-60080

HZJ81..LUB;FZJ80,HDJ81

アリ(ウインチ)

1
52141-60070

FZJ80,HDJ81,HZJ81

1
52142C - STAY, FRONT BUMPER, LH
52142-60070

HZJ81..LUB;FZJ80,HDJ81

アリ(ウインチ)

1
52142-60060

FZJ80,HDJ81,HZJ81

1
52142-60050

FJ80,FZJ80,HDJ81,HZJ81

1
52143A - ARM, FRONT BUMPER, INNER RH
52143-60020

FJ80,FZJ80,HDJ81,HZJ81

1
52143-60040

FZJ80,HDJ81,HZJ81

1
52144A - ARM, FRONT BUMPER, INNER LH
52143-60040

FZJ80,HDJ81,HZJ81

1
52144-60020

FJ80,FZJ80,HDJ81,HZJ81

1
52149 - BRACKET, FRONT BUMPER, INNER
52149-60020

FJ80,FZJ80,HDJ81,HZJ81

2
52149-60030

FZJ80,HDJ81,HZJ81

2
52147-60030

FZJ80,HDJ81

アリ(フロント バンパ ガ-ド)

2
52512 - FILLER, FRONT BUMPER, RH
52512-60031

HZJ81..LUB;FZJ80,HDJ81..ATM

アリ(デンドウ ウインチ)

1
52521A - CLIP(FOR FRONT BUMPER RETAINER)
90467-04018

FJ80,FZJ80,HDJ81,HZJ81

4
52715 - RETAINER, FRONT BUMPER MOULDING, NO.1
52715-60010

FZJ80,HDJ81,HZJ81..GX,VX,VXL

6
53112C - GRILLE, RADIATOR, LOWER RH
53112-60020

FJ80,FZJ80,HDJ81,HZJ81

1
53112-60030

FZJ80,HDJ81,HZJ81

1
53113C - GRILLE, RADIATOR, LOWER LH
53113-60020

FZJ80,HDJ81,HZJ81

1
53113-60010

FJ80,FZJ80,HDJ81,HZJ81

1
Common parts
90119-06068
90119-08126
90119-10048
90119-10612
90159-60182
90179-06009
90179-08063
90179-10068
90189-06005
90467-0705301
90467-0705303
93540-75020
94180-40500

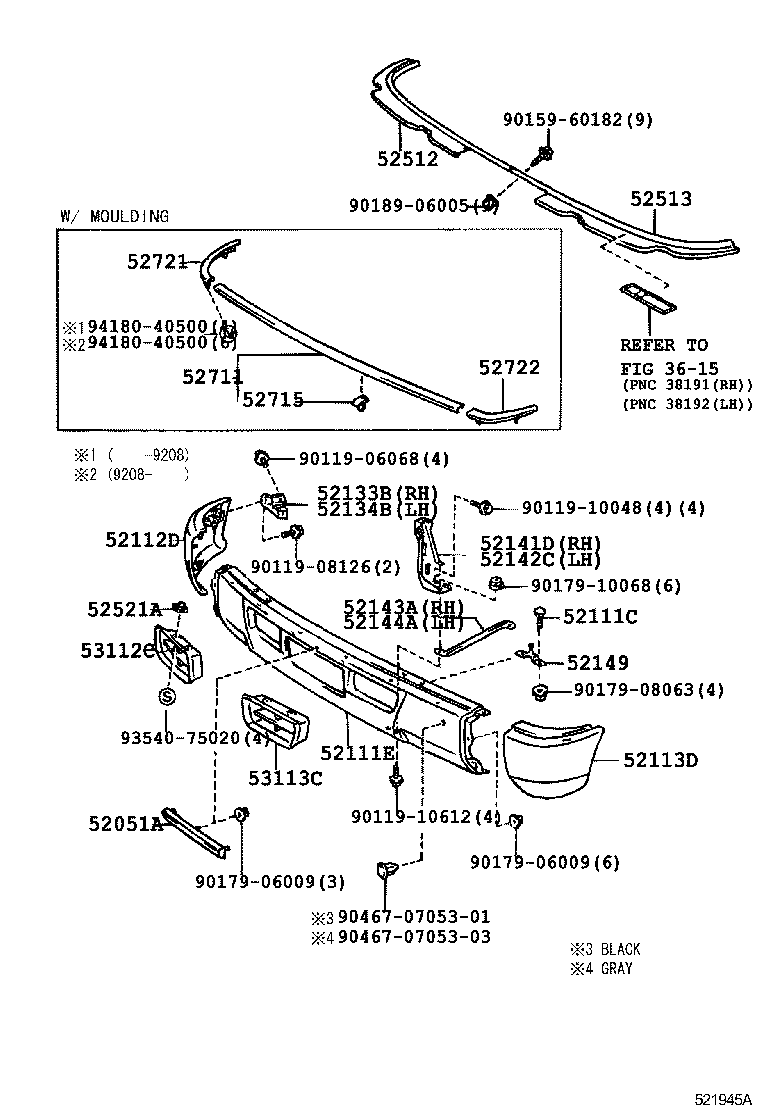

ILLUST NO. 1 OF 2(9001-9501)

Click highlighted areas on diagram

アリ(ウインチ)

diagram 3615 52051A 52111C 52111E 52112D 52113D 52133B 52134B 52141D 52142C 52143A 52144A 52149 52512 52513 52521A 52711 52715 52721 52722 53112C 53113C 9011906068 9011908126 9011910048 9011910612 9015960182 9017906009 9017906009 9017908063 9017910068 9018906005 904670705301 904670705303 9354075020 9418040500 9418040500
Part # Description Qty Price
52051A - PAD SUB-ASSY, FRONT BUMPER
52051-60010

FJ80,FZJ80,HDJ81,HZJ81

1
52111C - BOLT, ROUND HEAD SQUARE NECK(FOR FRONT BUMPER)
90112-08073

FJ80,FZJ80,HDJ81,HZJ81

4
90112-08073

FZJ80,HDJ81

アリ(フロント バンパ ガ-ド)

2
52111E - BAR, FRONT BUMPER
52111-60220

FZJ80,HZJ81..GX

塗装不要

1
52111-60510

FZJ80,HDJ81,HZJ81..GX

塗装不要

1
52111-60230

FZJ80..GX

塗装不要,アリ(ウインチ)

1
52111-60520

FZJ80,HDJ81,HZJ81..GX

塗装不要,アリ(ウインチ)

1
52112D - EXTENSION, FRONT BUMPER, RH
52102-60040

FZJ80,HZJ81..GX

塗装不要

1
52102-60180

FZJ80,HZJ81..GX

塗装不要

1
52102-60200

FZJ80,HDJ81..GX

塗装不要

1
52113D - EXTENSION, FRONT BUMPER, LH
52103-60040

FZJ80,HZJ81..GX

塗装不要

1
52103-60180

FZJ80,HZJ81..GX

塗装不要

1
52103-60200

FZJ80,HDJ81..GX

塗装不要

1
52141D - STAY, FRONT BUMPER, RH
52141-60060

FJ80,FZJ80,HDJ81,HZJ81

1
52141-60080

HZJ81..LUB;FZJ80,HDJ81

アリ(ウインチ)

1
52141-60070

FZJ80,HDJ81,HZJ81

1
52142C - STAY, FRONT BUMPER, LH
52142-60070

HZJ81..LUB;FZJ80,HDJ81

アリ(ウインチ)

1
52142-60060

FZJ80,HDJ81,HZJ81

1
52142-60050

FJ80,FZJ80,HDJ81,HZJ81

1
52143A - ARM, FRONT BUMPER, INNER RH
52143-60020

FJ80,FZJ80,HDJ81,HZJ81

1
52143-60040

FZJ80,HDJ81,HZJ81

1
52144A - ARM, FRONT BUMPER, INNER LH
52143-60040

FZJ80,HDJ81,HZJ81

1
52144-60020

FJ80,FZJ80,HDJ81,HZJ81

1
52149 - BRACKET, FRONT BUMPER, INNER
52149-60020

FJ80,FZJ80,HDJ81,HZJ81

2
52149-60030

FZJ80,HDJ81,HZJ81

2
52147-60030

FZJ80,HDJ81

アリ(フロント バンパ ガ-ド)

2
52512 - FILLER, FRONT BUMPER, RH
52512-60031

HZJ81..LUB;FZJ80,HDJ81..ATM

アリ(デンドウ ウインチ)

1
52521A - CLIP(FOR FRONT BUMPER RETAINER)
90467-04018

FJ80,FZJ80,HDJ81,HZJ81

4
52715 - RETAINER, FRONT BUMPER MOULDING, NO.1
52715-60010

FZJ80,HDJ81,HZJ81..GX,VX,VXL

6
53112C - GRILLE, RADIATOR, LOWER RH
53112-60020

FJ80,FZJ80,HDJ81,HZJ81

1
53112-60030

FZJ80,HDJ81,HZJ81

1
53113C - GRILLE, RADIATOR, LOWER LH
53113-60020

FZJ80,HDJ81,HZJ81

1
53113-60010

FJ80,FZJ80,HDJ81,HZJ81

1
Common parts
90119-06068
90119-08126
90119-10048
90119-10612
90159-60182
90179-06009
90179-08063
90179-10068
90189-06005
90467-0705301
90467-0705303
93540-75020
94180-40500
Linked diagrams
3615

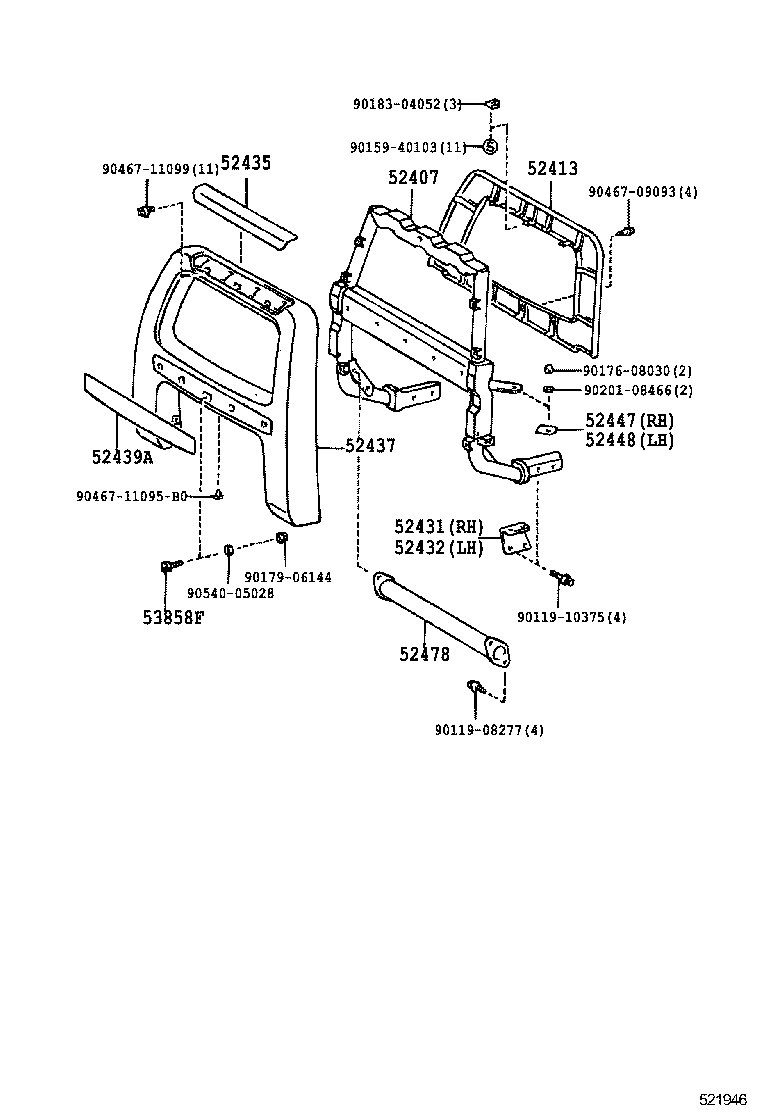

ILLUST NO. 2 OF 2(9608- )

Click highlighted areas on diagram

アリ(フロント バンパガ-ド)

diagram 52407 52413 52431 52432 52435 52437 52439A 52447 52448 52478 53858F 9011908277 9011910375 9015940103 9017608030 9017906144 9018304052 9020108466 9046709093 9046711095B0 9046711099 9054005028
Part # Description Qty Price
52407 - GUARD SUB-ASSY, FRONT BUMPER, NO.2
52407-60020

FZJ80,HDJ81

1
52413 - PAD, FRONT BUMPER GUARD
52413-60080

FZJ80,HDJ81

1
52431 - RETAINER, FRONT BUMPER GUARD
52431-60040

HZJ81..LUB;FZJ80,HDJ81..ATM

1
52431-60060

FZJ80,HDJ81

アリ(フロント バンパ ガ-ド)

1
52431-60040

FZJ80,HDJ81

アリ(ウインチ & フロント バンパ ガ-ド)

1
52432 - RETAINER, FRONT BUMPER GUARD
52432-60040

HZJ81..LUB;FZJ80,HDJ81..ATM

1
52432-60040

FZJ80,HDJ81

アリ(ウインチ & フロント バンパ ガ-ド)

1
52432-60030

FZJ80,HDJ81

アリ(フロント バンパ ガ-ド)

1
52435 - GARNISH, FRONT BUMPER GUARD
52435-60010

FZJ80,HDJ81

1
52437 - COVER, FRONT BUMPER GUARD, RH
52437-60040

FZJ80,HDJ81

1
52439A - TAPE, FRONT BUMPER GUARD PRTECTOR
52439-60020

FZJ80,HDJ81

1
52447 - PAD, FRONT BUMPER GUARD, NO.2 RH
52447-60030

FZJ80,HDJ81

1
52448 - PAD, FRONT BUMPER GUARD, NO.2 LH
52448-60030

FZJ80,HDJ81

1
52478 - GUARD, FRONT BUMPER, NO.4
52478-60030

FZJ80,HDJ81

1
53858F - BOLT, WHEEL OPENING SET
53858-60050

FZJ80,HDJ81

1
Common parts
90119-08277
90119-10375
90159-40103
90176-08030
90179-06144
90183-04052
90201-08466
90467-09093
90467-11095B0
90467-11099
90540-05028

ILLUST NO. 2 OF 2(9501-9608)

Click highlighted areas on diagram

アリ(フロント バンパガ-ド)

diagram 52401A 52402A 52407 52431 52432 52439A 52447 52448 52478 52525 9011210021 9011908867 9011908867 9011910375 9015980010 9017908063 9017908063 9017910167 9020108061 9417060850
Part # Description Qty Price
52407 - GUARD SUB-ASSY, FRONT BUMPER, NO.2
52407-60020

FZJ80,HDJ81

1
52431 - RETAINER, FRONT BUMPER GUARD
52431-60040

HZJ81..LUB;FZJ80,HDJ81..ATM

1
52431-60060

FZJ80,HDJ81

アリ(フロント バンパ ガ-ド)

1
52431-60040

FZJ80,HDJ81

アリ(ウインチ & フロント バンパ ガ-ド)

1
52432 - RETAINER, FRONT BUMPER GUARD
52432-60040

HZJ81..LUB;FZJ80,HDJ81..ATM

1
52432-60040

FZJ80,HDJ81

アリ(ウインチ & フロント バンパ ガ-ド)

1
52432-60030

FZJ80,HDJ81

アリ(フロント バンパ ガ-ド)

1
52439A - TAPE, FRONT BUMPER GUARD PRTECTOR
52439-60020

FZJ80,HDJ81

1
52447 - PAD, FRONT BUMPER GUARD, NO.2 RH
52447-60030

FZJ80,HDJ81

1
52448 - PAD, FRONT BUMPER GUARD, NO.2 LH
52448-60030

FZJ80,HDJ81

1
52478 - GUARD, FRONT BUMPER, NO.4
52478-60030

FZJ80,HDJ81

1
Common parts
90112-10021
90119-08867
90119-10375
90159-80010
90179-08063
90179-10167
90201-08061
94170-60850

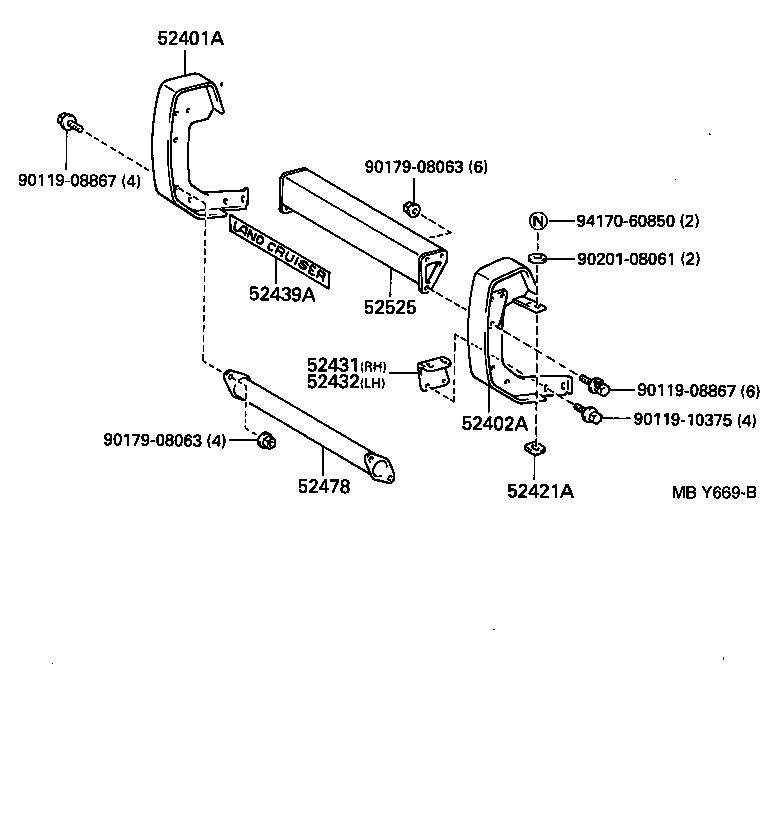

ILLUST NO. 2 OF 2(9501- )

Click highlighted areas on diagram

アリ(フロント バンパガ-ド(ベ-ス ノミ))

diagram 52401A 52402A 52421A 52431 52432 52439A 52478 52525 9011908867 9011908867 9011910375 9017908063 9017908063 9020108061 9417060850
Part # Description Qty Price
52431 - RETAINER, FRONT BUMPER GUARD
52431-60040

HZJ81..LUB;FZJ80,HDJ81..ATM

1
52431-60060

FZJ80,HDJ81

アリ(フロント バンパ ガ-ド)

1
52431-60040

FZJ80,HDJ81

アリ(ウインチ & フロント バンパ ガ-ド)

1
52432 - RETAINER, FRONT BUMPER GUARD
52432-60040

HZJ81..LUB;FZJ80,HDJ81..ATM

1
52432-60040

FZJ80,HDJ81

アリ(ウインチ & フロント バンパ ガ-ド)

1
52432-60030

FZJ80,HDJ81

アリ(フロント バンパ ガ-ド)

1
52439A - TAPE, FRONT BUMPER GUARD PRTECTOR
52439-60020

FZJ80,HDJ81

1
52478 - GUARD, FRONT BUMPER, NO.4
52478-60030

FZJ80,HDJ81

1
Common parts
90119-08867
90119-10375
90179-08063
90201-08061
94170-60850
