PZJ70-MRS (1990)

Toyota Land Cruiser S/T,H/T

Production Jan 1990 - Jan 1994
Engine 1PZ
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9001-9401)1PZ

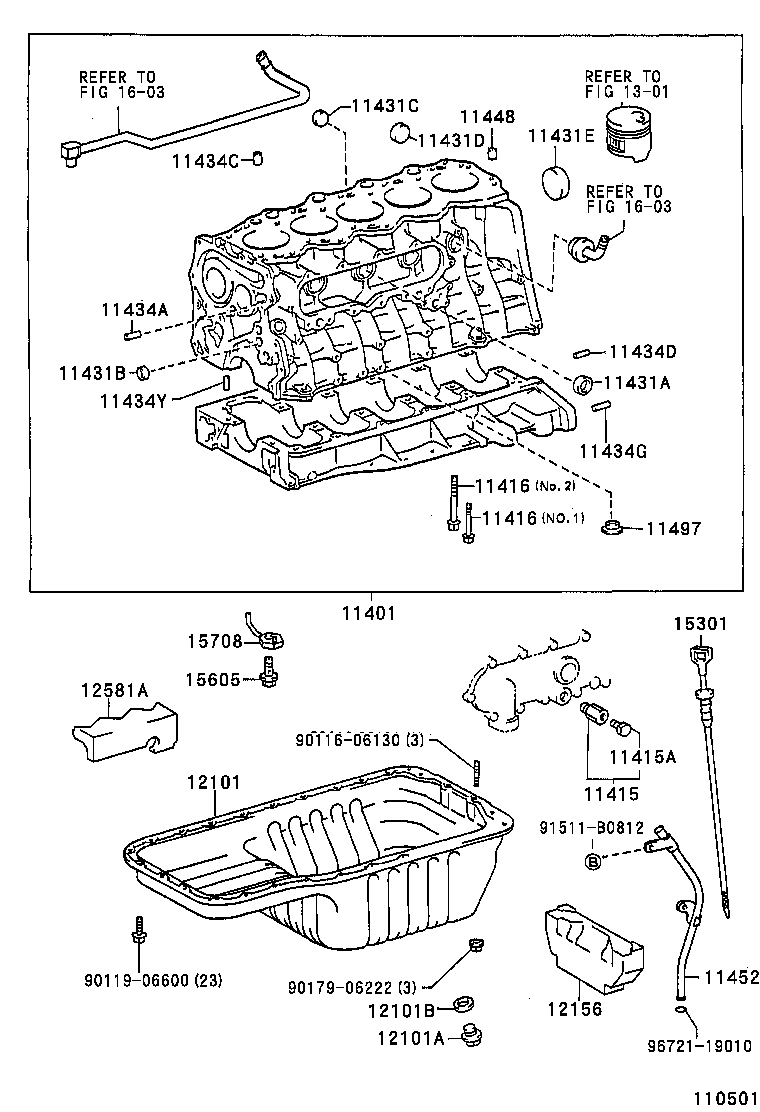

Click highlighted areas on diagram

diagram 11401 11415 11415A 11416 11416 11431A 11431B 11431C 11431D 11431E 11434A 11434C 11434D 11434G 11434Y 11448 11452 11497 12101 12101A 12101B 12156 12581A 1301 15301 15605 15708 1603 1603 9011606130 9011906600 9017906222 91511B0812 9672119010
Part # Description Qty Price
11401 - BLOCK SUB-ASSY, CYLINDER
11401-19645

1PZ..PZJ70

 1
11401-19645

1PZ..PZJ7#

 1
11401-19645

1PZ..PZJ7#

 1
11415 - COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
90345-52003

1PZ..PZJ7#

 1
90910-09088

1PZ..PZJ70

 1
90345-52003

1PZ..PZJ7#

 1
90910-09088

1PZ..PZJ7#

 1
11415A - PLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
90910-09087

1PZ..PZJ70

 1
90910-09087

1PZ..PZJ7#

 1
11416 - BOLT(FOR CRANKSHAFT BEARING CAP SET)
90910-02098

1PZ..PZJ70

NO.2

 12
90910-02098

1PZ..PZJ7#

NO.2

 12
90119-08182

1PZ..PZJ7#

NO.1

 13
90119-08182

1PZ..PZJ70

NO.1

 13
90910-02098

1PZ..PZJ7#

NO.2

 12
90119-08182

1PZ..PZJ7#

NO.1

 13
11416 - BOLT(FOR CRANKSHAFT BEARING CAP SET)
90910-02098

1PZ..PZJ70

NO.2

 12
90910-02098

1PZ..PZJ7#

NO.2

 12
90119-08182

1PZ..PZJ7#

NO.1

 13
90119-08182

1PZ..PZJ70

NO.1

 13
90910-02098

1PZ..PZJ7#

NO.2

 12
90119-08182

1PZ..PZJ7#

NO.1

 13
11431A - PLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
90331-35002

1PZ..PZJ70

 3
90331-35002

1PZ..PZJ7#

 3
90331-35002

1PZ..PZJ7#

 3
11431B - PLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
96411-41800

1PZ..PZJ70

 4
96411-41800

1PZ..PZJ7#

 4
96411-41800

1PZ..PZJ7#

 4
11431C - PLUG, TIGHT, NO.3(FOR CYLINDER BLOCK)
96411-42500

1PZ..PZJ70

 1
96411-42500

1PZ..PZJ7#

 1
96411-42500

1PZ..PZJ7#

 1
11431D - PLUG, TIGHT, NO.4(FOR CYLINDER BLOCK)
96411-43500

1PZ..PZJ7#

 4
96411-43500

1PZ..PZJ70

 4
96411-43500

1PZ..PZJ7#

 4
11431E - PLUG, TIGHT, NO.5(FOR CYLINDER BLOCK)
96411-45000

1PZ..PZJ7#

 2
96411-45000

1PZ..PZJ7#

 2
96411-45000

1PZ..PZJ70

 2
11434A - PIN, STRAIGHT(FOR TIMING GEAR COVER SET)
90250-08120

1PZ..PZJ7#

長さ=18,外径=8

 2
90250-08120

1PZ..PZJ70

長さ=18,外径=8

 2
90250-08120

1PZ..PZJ7#

長さ=18,外径=8

 2
11434C - PIN, STRAIGHT (FOR CYLINDER HEAD SET)
90250-08074

1PZ..PZJ70

長さ=15,外径=8

 2
90250-08074

1PZ..PZJ7#

長さ=15,外径=8

 2
90250-08074

1PZ..PZJ7#

長さ=15,外径=8

 2
11434D - PIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
90250-06068

1PZ..PZJ7#

長さ=11,外径=6

 2
90250-06068

1PZ..PZJ70

長さ=11,外径=6

 2
90250-06068

1PZ..PZJ7#

長さ=11,外径=6

 2
11434G - PIN, STRAIGHT(FOR END PLATE)
90250-08054

1PZ..PZJ7#

 2
90250-08054

1PZ..PZJ70

 2
90250-08054

1PZ..PZJ7#

 2
11434Y - PIN, STRAIGHT(FOR OIL PAN)
90250-12006

1PZ..PZJ7#

 2
90250-12006

1PZ..PZJ70

 2
90250-12006

1PZ..PZJ7#

 2
11448 - ORIFICE, CYLINDER BLOCK OIL
11448-17010

1PZ..PZJ7#

 1
11448-17010

1PZ..PZJ70

 1
11448-17010

1PZ..PZJ7#

 1
11452 - GUIDE, OIL LEVEL GAGE
11452-18030

1PZ..PZJ70

 1
11452-18030

1PZ..PZJ7#

 1
11452-18030

1PZ..PZJ7#

 1
11497 - GASKET, CYLINDER BLOCK OIL HOLE
11497-17010

1PZ..PZJ7#

 1
11497-17010

1PZ..PZJ7#

 1
11497-17010

1PZ..PZJ70

 1
12101 - PAN SUB-ASSY, OIL
12101-18010

1PZ..PZJ70

 1
12101-18030

1PZ..PZJ7#

 1
12101-18010

1PZ..PZJ7#

 1
12101-18030

1PZ..PZJ7#

 1
12101A - PLUG(FOR OIL PAN DRAIN)
90341-12012

1PZ..PZJ7#

 1
90341-12026

1PZ..PZJ7#

 1
90341-12012

1PZ..PZJ70

 1
12101B - GASKET(FOR OIL PAN DRAIN PLUG)
90430-12027

1PZ..PZJ7#

 1
90430-12027

1PZ..PZJ70

 1
90430-12027

1PZ..PZJ7#

 1
90430-12031

1PZ..PZJ7#

 1
12156 - INSULATOR, OIL PAN
12156-17010

1PZ..PZJ70

 1
12156-17010

1PZ..PZJ7#

 1
12156-17010

1PZ..PZJ7#

 1
12581A - INSULATOR, CYLINDER BLOCK, NO.1
12581-17010

1PZ..PZJ70

 1
12581-17010

1PZ..PZJ7#

 1
12581-17010

1PZ..PZJ7#

 1
15301 - GAGE SUB-ASSY, OIL LEVEL
15301-17010

1PZ..PZJ70

 1
15301-17010

1PZ..PZJ7#

 1
15301-17010

1PZ..PZJ7#

 1
15605 - VALVE SUB-ASSY, OIL CHECK
15605-54010

1PZ..PZJ70

 5
15605-54010

1PZ..PZJ7#

 5
15605-54010

1PZ..PZJ7#

 5
15708 - NOZZLE SUB-ASSY, OIL, NO.1
15708-17010

1PZ..PZJ7#

 5
15708-17010

1PZ..PZJ70

 5
15708-17010

1PZ..PZJ7#

 5
Common parts
90116-06130
90119-06600
90179-06222
91511-B0812
96721-19010
Linked diagrams
1301
1603
