URJ202W-GNTAK (2012)

Toyota Land Cruiser

Production Jan 2012 - Aug 2015
Engine 1URFE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

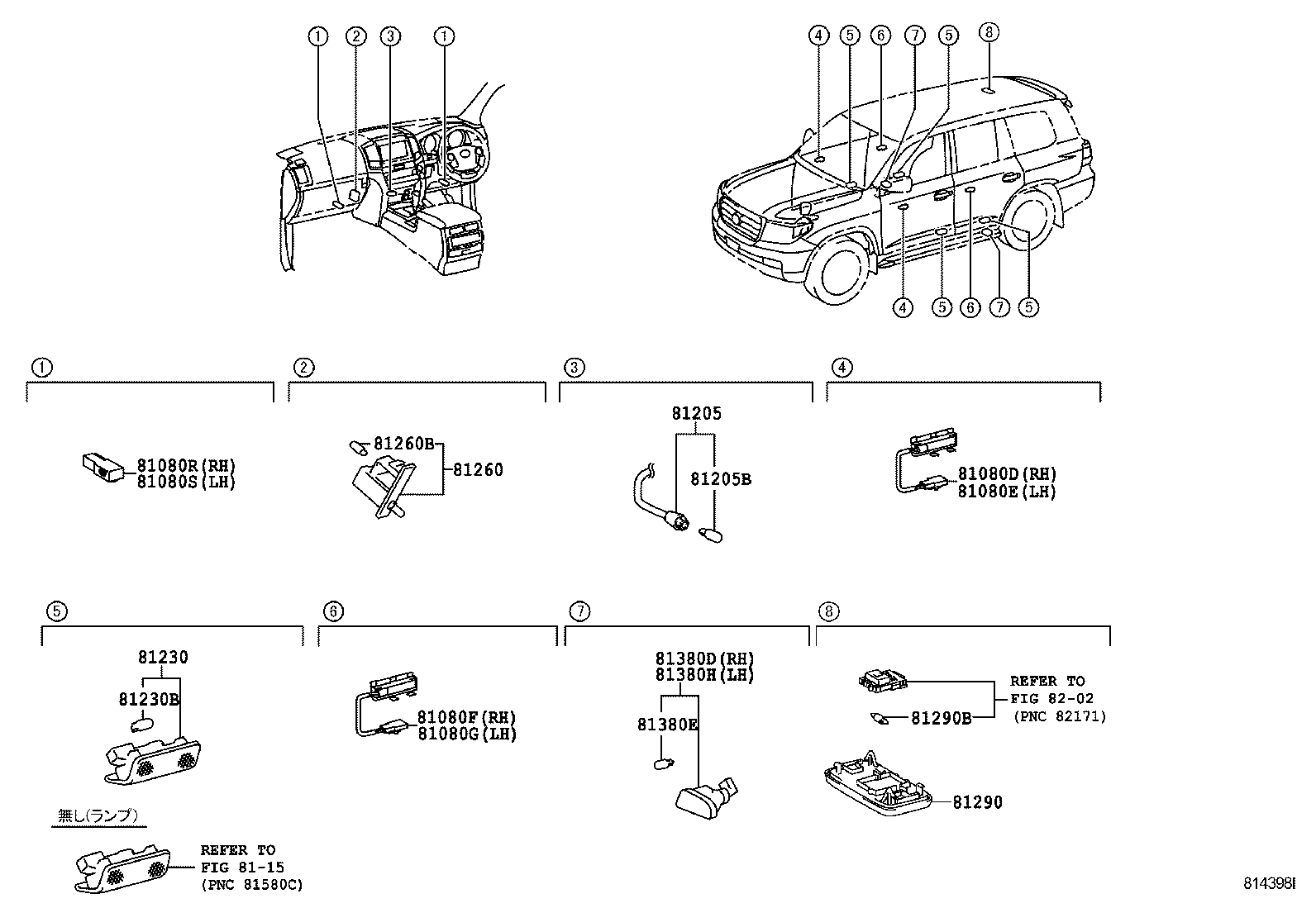

ILLUST NO. 1 OF 3(0709-1508)

Click highlighted areas on diagram

diagram 81080D 81080E 81080F 81080G 81080R 81080S 8115 81205 81205B 81230 81230B 81260 81260B 81290 81290B 81380D 81380E 81380H 8202
Part # Description Qty Price
81205 - LAMP SUB-ASSY, ASH RECEPTACLE
81850-60570

URJ202

1
81205B - BULB, ASH RECEPTACLE LAMP
90981-11018

URJ202

12V 1.2W ソケット無し

1
81230 - LAMP ASSY, COURTESY
81230-48020

URJ202..AX,ZX

4
81230-30200

URJ202..AX,ZX

4
81230B - BULB(FOR COURTESY LAMP)
90981-12010

URJ202..AX,ZX

12V 5W

4
81260 - LAMP ASSY, GLOVE BOX
81260-33030

URJ202

1
81260B - BULB(FOR GLOVE BOX)
90981-11018

URJ202

12V 1.2W ソケット無し

1
81290 - LAMP ASSY, ROOM, NO.3
81240-60060A4

URJ202..AX

SHELL,TRIM0#

1
81240-60060B0

URJ202..AX

LT.GRAY,TRIM1#,2#

1
81290B - BULB, ROOM LAMP, NO.3
90981-14011

URJ202

12V 8W

1
Linked diagrams
8115
8202

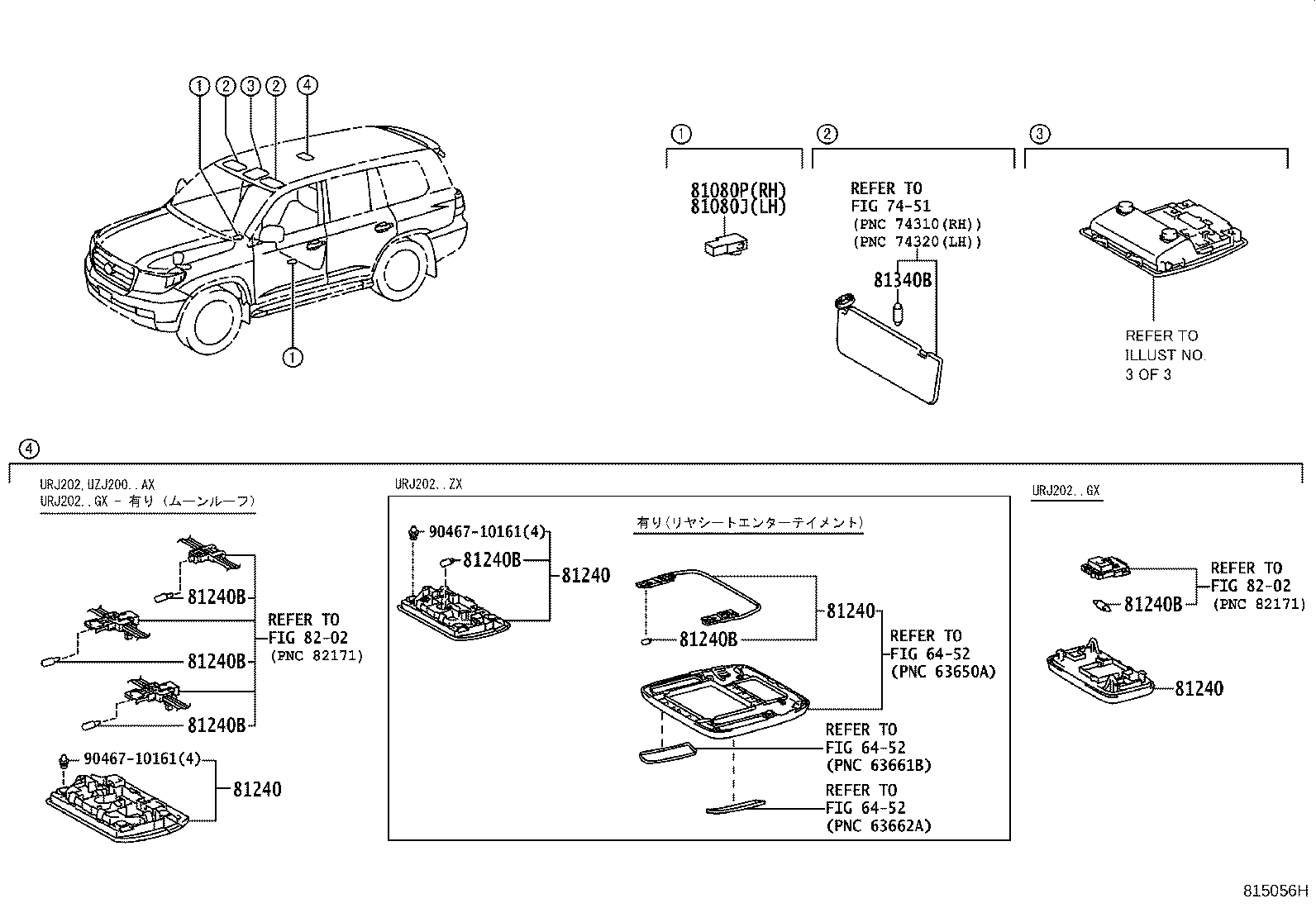

ILLUST NO. 2 OF 3(0709-1508)

Click highlighted areas on diagram

diagram 6452 6452 6452 7451 81080J 81080P 81240 81240 81240 81240 81240B 81240B 81240B 81240B 81240B 81240B 81340B 8202 8202 9046710161 9046710161
Part # Description Qty Price
81240 - LAMP ASSY, ROOM, NO.1
81360-60020A0

URJ202..AX

SHELL,TRIM0#

1
81360-60020B0

URJ202..AX

LT.GRAY,TRIM1#,2#

1
81240 - LAMP ASSY, ROOM, NO.1
81360-60020A0

URJ202..AX

SHELL,TRIM0#

1
81360-60020B0

URJ202..AX

LT.GRAY,TRIM1#,2#

1
81240 - LAMP ASSY, ROOM, NO.1
81360-60020A0

URJ202..AX

SHELL,TRIM0#

1
81360-60020B0

URJ202..AX

LT.GRAY,TRIM1#,2#

1
81240 - LAMP ASSY, ROOM, NO.1
81360-60020A0

URJ202..AX

SHELL,TRIM0#

1
81360-60020B0

URJ202..AX

LT.GRAY,TRIM1#,2#

1
81240B - BULB, ROOM LAMP, NO.1
90981-11062

URJ202..AX

12V 8W

3
81240B - BULB, ROOM LAMP, NO.1
90981-11062

URJ202..AX

12V 8W

3
81240B - BULB, ROOM LAMP, NO.1
90981-11062

URJ202..AX

12V 8W

3
81240B - BULB, ROOM LAMP, NO.1
90981-11062

URJ202..AX

12V 8W

3
81240B - BULB, ROOM LAMP, NO.1
90981-11062

URJ202..AX

12V 8W

3
81240B - BULB, ROOM LAMP, NO.1
90981-11062

URJ202..AX

12V 8W

3
81340B - BULB (FOR VANITY LAMP)
90981-14014

URJ202

12V 2W

2
Common parts
90467-10161
Linked diagrams
6452
7451
8202

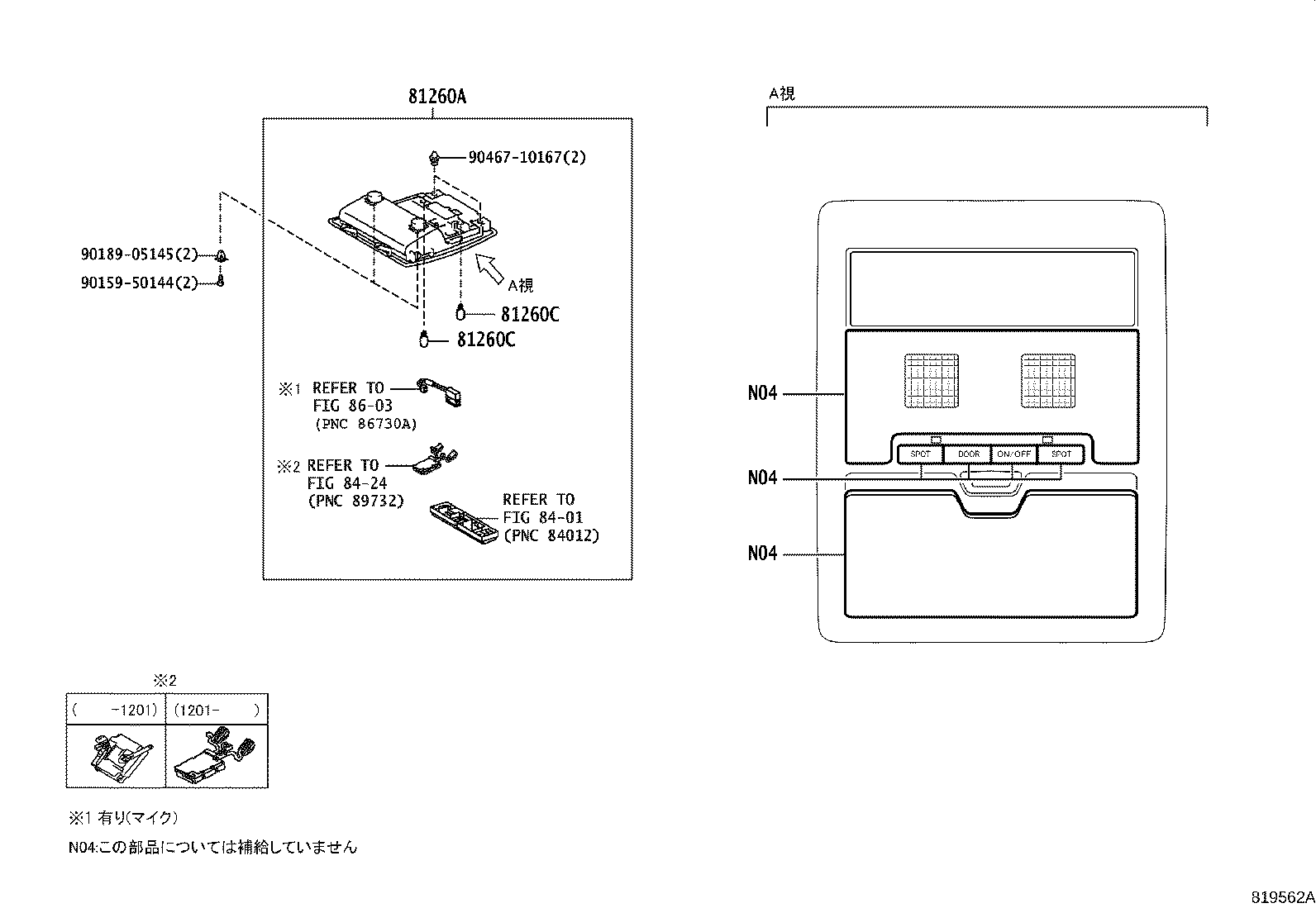

ILLUST NO. 3 OF 3(0709-1508)

Click highlighted areas on diagram

diagram 81260A 81260C 81260C 8401 8424 8603 9015950144 9018905145 9046710167
Part # Description Qty Price
81260A - LAMP ASSY, MAP
81260-60B30B0

URJ202..AX

ムーンルーフ−有り(リモコン機能付き)&オーディオ(日本仕向け用)−EMVN +DVD AM/FM 9スピーカ&EMV & ナビゲーションシステム−有り(HDDGPS 音声認識 BLUETOOTH デジタルテレビ),LT.GRAY,TRIM1#,2#

1
81260-60560A0

URJ202..AX

SHELL,TRIM0#

1
81260-60B30A0

URJ202..AX

ムーンルーフ−有り(リモコン機能付き)&オーディオ(日本仕向け用)−EMVN +DVD AM/FM 9スピーカ&EMV & ナビゲーションシステム−有り(HDDGPS 音声認識 BLUETOOTH デジタルテレビ),SHELL,TRIM0#

1
81260-60B20B0

URJ202..AX

オーディオ(日本仕向け用)−EMVN + DVD AM/FM 9スピーカ&EMV& ナビゲーションシステム−有り(HDD GPS 音声認識 BLUETOOTH デジタルテレビ),LT.GRAY,TRIM1#,2#

1
81260-60570A0

URJ202..AX

ムーンルーフ−有り(リモコン機能付き),SHELL,TRIM0#

1
81260-60560B0

URJ202..AX

LT.GRAY,TRIM1#,2#

1
81260-60570B0

URJ202..AX

ムーンルーフ−有り(リモコン機能付き),LT.GRAY,TRIM1#,2#

1
81260-60571A0

URJ202..AX

ムーンルーフ−有り(リモコン機能付き),SHELL,TRIM0#

1
81260-60B20A0

URJ202..AX

オーディオ(日本仕向け用)−EMVN + DVD AM/FM 9スピーカ&EMV& ナビゲーションシステム−有り(HDD GPS 音声認識 BLUETOOTH デジタルテレビ),SHELL,TRIM0#

1
81260-60B31B0

URJ202..AX

ムーンルーフ−有り(リモコン機能付き)&オーディオ(日本仕向け用)−EMVN +DVD AM/FM 9スピーカ&EMV & ナビゲーションシステム−有り(HDDGPS 音声認識 BLUETOOTH デジタルテレビ),LT.GRAY,TRIM1#,2#

1
81260-60561B0

URJ202..AX

LT.GRAY,TRIM1#,2#

1
81260-60B31A0

URJ202..AX

ムーンルーフ−有り(リモコン機能付き)&オーディオ(日本仕向け用)−EMVN +DVD AM/FM 9スピーカ&EMV & ナビゲーションシステム−有り(HDDGPS 音声認識 BLUETOOTH デジタルテレビ),SHELL,TRIM0#

1
81260-60561A0

URJ202..AX

SHELL,TRIM0#

1
81260-60571B0

URJ202..AX

ムーンルーフ−有り(リモコン機能付き),LT.GRAY,TRIM1#,2#

1
81260-60B21B0

URJ202..AX

オーディオ(日本仕向け用)−EMVN + DVD AM/FM 9スピーカ&EMV& ナビゲーションシステム−有り(HDD GPS 音声認識 BLUETOOTH デジタルテレビ),LT.GRAY,TRIM1#,2#

1
81260-60B21A0

URJ202..AX

オーディオ(日本仕向け用)−EMVN + DVD AM/FM 9スピーカ&EMV& ナビゲーションシステム−有り(HDD GPS 音声認識 BLUETOOTH デジタルテレビ),SHELL,TRIM0#

1
81260C - BULB(FOR MAP LAMP)
90981-11062

URJ202..AX,ZX

12V 8W

2
81260C - BULB(FOR MAP LAMP)
90981-11062

URJ202..AX,ZX

12V 8W

2
Common parts
90159-50144
90189-05145
90467-10167
Linked diagrams
8401
8424
8603
