CXM10G-ARSDT (1997)

Toyota Ipsum

Production Sep 1997 - Apr 1998
Engine 3CTE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

(9709- )3CTE

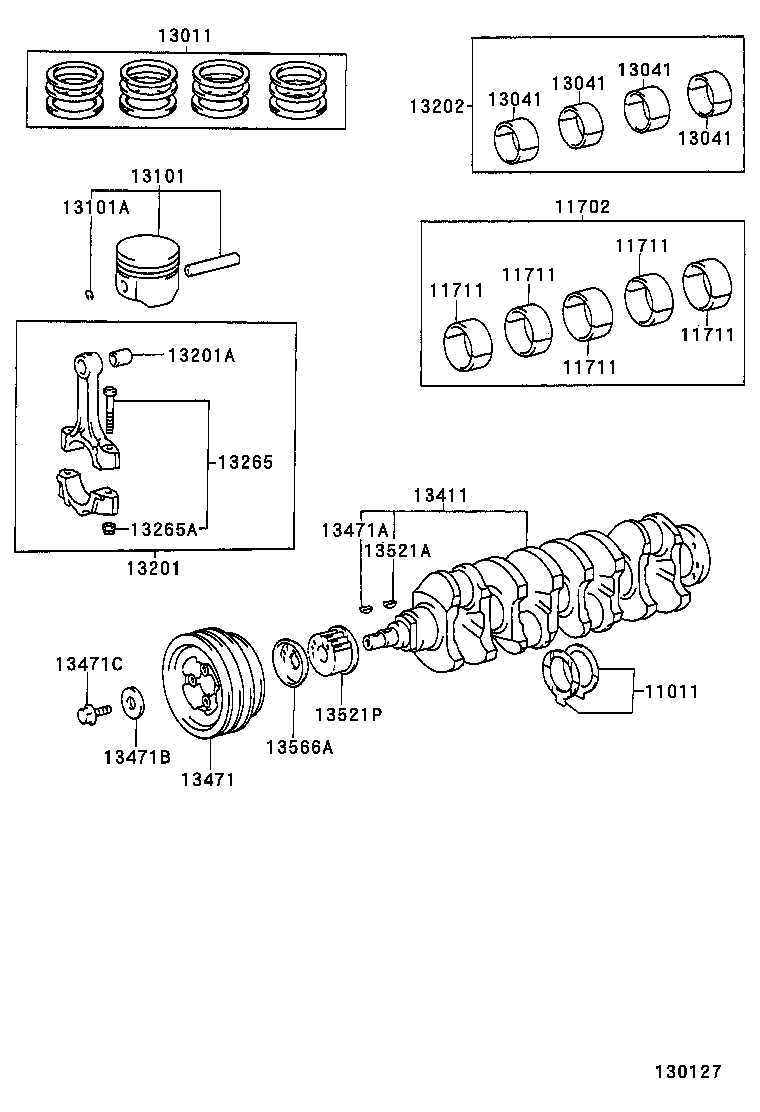

Click highlighted areas on diagram

diagram 11011 11702 11711 11711 11711 11711 11711 13011 13041 13041 13041 13041 13101 13101A 13201 13201A 13202 13265 13265A 13411 13471 13471A 13471B 13471C 13521A 13521P 13566A
Part # Description Qty Price
11011 - WASHER SET, CRANKSHAFT THRUST
11013-64010

3CTE..CXM10

O/S 0.250

1
11012-64010

3CTE..CXM10

O/S 0.125

1
11011-64010

3CTE..CXM10

STD

1
13041 - BEARING, CONNECTING ROD
13041-6407204

3CTE..CXM10

MARK 4

4
13041-6407202

3CTE..CXM10

MARK 2

4
13041-6407201

3CTE..CXM10

MARK 1

4
13041-6407205

3CTE..CXM10

MARK 5

4
13041-6407203

3CTE..CXM10

MARK 3

4
13041 - BEARING, CONNECTING ROD
13041-6407204

3CTE..CXM10

MARK 4

4
13041-6407202

3CTE..CXM10

MARK 2

4
13041-6407201

3CTE..CXM10

MARK 1

4
13041-6407205

3CTE..CXM10

MARK 5

4
13041-6407203

3CTE..CXM10

MARK 3

4
13041 - BEARING, CONNECTING ROD
13041-6407204

3CTE..CXM10

MARK 4

4
13041-6407202

3CTE..CXM10

MARK 2

4
13041-6407201

3CTE..CXM10

MARK 1

4
13041-6407205

3CTE..CXM10

MARK 5

4
13041-6407203

3CTE..CXM10

MARK 3

4
13041 - BEARING, CONNECTING ROD
13041-6407204

3CTE..CXM10

MARK 4

4
13041-6407202

3CTE..CXM10

MARK 2

4
13041-6407201

3CTE..CXM10

MARK 1

4
13041-6407205

3CTE..CXM10

MARK 5

4
13041-6407203

3CTE..CXM10

MARK 3

4
13101A - RING, HOLE SNAP(FOR PISTON PIN)
90521-29003

3CTE..CXM10

8
13201 - ROD SUB-ASSY, CONNECTING
13201-64032

3CTE..CXM10

4
13201A - BUSH(FOR CONNECTING ROD SMALL END)
90999-73138

3CTE..CXM10

4
13202 - BEARING SET, CONNECTING ROD
13204-64072

3CTE..CXM10

U/S 0.25

1
13265 - BOLT, CONNECTING ROD
13265-49045

3CTE..CXM10

8
13265A - NUT, HEXAGON(FOR CONNECTING ROD BOLT)
90179-10042

3CTE..CXM10

8
13471 - PULLEY, CRANKSHAFT
13408-64140

3CTE..CXM10

1
13521P - PULLEY, CRANKSHAFT TIMING
13521-64011

3CTE..CXM10

1
13566A - GUIDE, TIMING BELT
13566-64011

3CTE..CXM10

1
