LH66V-MNFE (1987)

Toyota Hiace Van,Wagon

Production Aug 1987 - Aug 1989
Engine 2L
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 1 OF 3(8708- )CD,CTM,DX,GL,SGL

Click highlighted areas on diagram

diagram 83100B 83100B 83101 83101 83102 83110 83128A 83132 83134 83136A 83145 83145 83145 83145 83145 83145 83145 83145 83145 8316120480 8316120480 8316120720 83310 9018305103 9356755018
Part # Description Qty Price
83100B - BULB, COMBINATION METER, NO.1
90981-11018

LH66..SGL..08S;LH5#,6#,71..MTM..(CTM,GL,SGL)..(05S,09S,15S)

12V 1.2W ソケット無し

13
83109-24030

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

12V 3.4W グリーン キャップ付き,12V 3.4W,GREEN CAP

3
99132-12034

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

12V 3.4W

2
99132-12034

LH51,61..SRF..ATM;YH50,51,52,6#,71..CD,CTM,DX,GL

12V 3.4W

5
90981-11018

YH61..4HC;LH66..SGL..08S;LH5#,6#,71..MTM..(CTM,GL,SGL)..(05S,09S,15S)

12V 1.2W ソケット無し

13
99132-12034

LH66..(DX,SGL)..08S;LH5#,6#,71..MTM..(03S,05S,06S,09S,10S,15S)

12V 3.4W

2
83109-24030

LH66..(DX,SGL)..08S;LH5#,6#,71..MTM..(03S,05S,06S,09S,10S,15S)

12V 3.4W グリーン キャップ付き,12V 3.4W,GREEN CAP

3
83100B - BULB, COMBINATION METER, NO.1
90981-11018

LH66..SGL..08S;LH5#,6#,71..MTM..(CTM,GL,SGL)..(05S,09S,15S)

12V 1.2W ソケット無し

13
83109-24030

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

12V 3.4W グリーン キャップ付き,12V 3.4W,GREEN CAP

3
99132-12034

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

12V 3.4W

2
99132-12034

LH51,61..SRF..ATM;YH50,51,52,6#,71..CD,CTM,DX,GL

12V 3.4W

5
90981-11018

YH61..4HC;LH66..SGL..08S;LH5#,6#,71..MTM..(CTM,GL,SGL)..(05S,09S,15S)

12V 1.2W ソケット無し

13
99132-12034

LH66..(DX,SGL)..08S;LH5#,6#,71..MTM..(03S,05S,06S,09S,10S,15S)

12V 3.4W

2
83109-24030

LH66..(DX,SGL)..08S;LH5#,6#,71..MTM..(03S,05S,06S,09S,10S,15S)

12V 3.4W グリーン キャップ付き,12V 3.4W,GREEN CAP

3
83101 - SOCKET SUB-ASSY, COMBINATION METER BULB
83101-14040

LH66..SGL..08S;LH5#,6#,71..MTM..(CTM,GL,SGL)..(05S,09S,15S)

12V 1.4W BULB

13
83101-20040

LH51..5H..CTM;LH66..(DX,SGL)..08S;YH51,61..CD,CTM,DX,GL;LH5#,6#,71,YH50,52,62,71..(4HC,5F,5H)..(CD,DX,GL,SGL)..(03S,05S,06S,09S,10S,15S)

12V 3.4W BULB

2
83101-20070

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

GREEN CAP,12V 3.4W BULB

3
83101-20040

LH66..(DX,SGL)..08S;LH5#,6#,71..MTM..(03S,05S,06S,09S,10S,15S)

12V 3.4W BULB

2
83101-20040

LH51,61..SRF..ATM;YH50,51,52,6#,71..CD,CTM,DX,GL

12V 3.4W BULB

5
83101-20070

LH66..(DX,SGL)..08S;LH5#,6#,71..MTM..(03S,05S,06S,09S,10S,15S)

GREEN CAP,12V 3.4W BULB

3
83101-14040

YH61..4HC;LH66..SGL..08S;LH5#,6#,71..MTM..(CTM,GL,SGL)..(05S,09S,15S)

12V 1.4W BULB

13
83101 - SOCKET SUB-ASSY, COMBINATION METER BULB
83101-14040

LH66..SGL..08S;LH5#,6#,71..MTM..(CTM,GL,SGL)..(05S,09S,15S)

12V 1.4W BULB

13
83101-20040

LH51..5H..CTM;LH66..(DX,SGL)..08S;YH51,61..CD,CTM,DX,GL;LH5#,6#,71,YH50,52,62,71..(4HC,5F,5H)..(CD,DX,GL,SGL)..(03S,05S,06S,09S,10S,15S)

12V 3.4W BULB

2
83101-20070

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

GREEN CAP,12V 3.4W BULB

3
83101-20040

LH66..(DX,SGL)..08S;LH5#,6#,71..MTM..(03S,05S,06S,09S,10S,15S)

12V 3.4W BULB

2
83101-20040

LH51,61..SRF..ATM;YH50,51,52,6#,71..CD,CTM,DX,GL

12V 3.4W BULB

5
83101-20070

LH66..(DX,SGL)..08S;LH5#,6#,71..MTM..(03S,05S,06S,09S,10S,15S)

GREEN CAP,12V 3.4W BULB

3
83101-14040

YH61..4HC;LH66..SGL..08S;LH5#,6#,71..MTM..(CTM,GL,SGL)..(05S,09S,15S)

12V 1.4W BULB

13
83102 - PLATE SUB-ASSY, COMBINATION METER CIRCUIT, NO.1
83247-95J37

LH66..SGL..08S;LH5#,6#,71..MTM..(CTM,GL,SGL)..(05S,09S,15S)

1
83110 - SPEEDOMETER ASSY
83110-95J48

LH66..(DX,SGL)..08S;LH5#,6#,71..MTM..(03S,05S,06S,09S,10S,15S)

1
83110-95J45

YH50,51,52,6#,71..CD,CTM,DX,GL

1
83128A - KNOB, METER
83128-89130

LH66..05S;LH66..(DX,SGL)..08S;LH5#,61,71,YH5#,6#,71..HRF,SRF

1
83132 - CASE, COMBINATION METER
83132-95J09

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

1
83134 - COVER, COMBINATION METER, NO.1
83134-95J16

YH50,51,52,6#,71..CD,CTM,DX,GL

1
83134-95J17

LH66..(DX,SGL)..08S;LH5#,6#,71..03S,05S,06S,09S,10S,15S

1
83136A - COVER, COMBINATION METER
83136-95J04

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

1
83145 - LENS, METER, NO.1
83134-95J09

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..(CTM,GL,SGL)..(05S,09S,15S)

NO.8

1
83145-95J48

LH66..SGL..08S;LH5#,6#,71..MTM..(CTM,GL,SGL)..(05S,09S,15S)

NO.3

1
83145-95J62

LH66..(DX,SGL)..08S;LH5#,6#,71..03S,05S,06S,09S,10S,15S

NO.7

1
83145-95J64

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..(CTM,GL,SGL)..(05S,09S,15S)

NO.6

1
83145-95J66

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.1

2
83145-95J67

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.2

1
83145-95J68

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.4

1
83145 - LENS, METER, NO.1
83134-95J09

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..(CTM,GL,SGL)..(05S,09S,15S)

NO.8

1
83145-95J48

LH66..SGL..08S;LH5#,6#,71..MTM..(CTM,GL,SGL)..(05S,09S,15S)

NO.3

1
83145-95J62

LH66..(DX,SGL)..08S;LH5#,6#,71..03S,05S,06S,09S,10S,15S

NO.7

1
83145-95J64

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..(CTM,GL,SGL)..(05S,09S,15S)

NO.6

1
83145-95J66

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.1

2
83145-95J67

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.2

1
83145-95J68

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.4

1
83145 - LENS, METER, NO.1
83134-95J09

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..(CTM,GL,SGL)..(05S,09S,15S)

NO.8

1
83145-95J48

LH66..SGL..08S;LH5#,6#,71..MTM..(CTM,GL,SGL)..(05S,09S,15S)

NO.3

1
83145-95J62

LH66..(DX,SGL)..08S;LH5#,6#,71..03S,05S,06S,09S,10S,15S

NO.7

1
83145-95J64

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..(CTM,GL,SGL)..(05S,09S,15S)

NO.6

1
83145-95J66

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.1

2
83145-95J67

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.2

1
83145-95J68

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.4

1
83145 - LENS, METER, NO.1
83134-95J09

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..(CTM,GL,SGL)..(05S,09S,15S)

NO.8

1
83145-95J48

LH66..SGL..08S;LH5#,6#,71..MTM..(CTM,GL,SGL)..(05S,09S,15S)

NO.3

1
83145-95J62

LH66..(DX,SGL)..08S;LH5#,6#,71..03S,05S,06S,09S,10S,15S

NO.7

1
83145-95J64

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..(CTM,GL,SGL)..(05S,09S,15S)

NO.6

1
83145-95J66

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.1

2
83145-95J67

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.2

1
83145-95J68

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.4

1
83145 - LENS, METER, NO.1
83134-95J09

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..(CTM,GL,SGL)..(05S,09S,15S)

NO.8

1
83145-95J48

LH66..SGL..08S;LH5#,6#,71..MTM..(CTM,GL,SGL)..(05S,09S,15S)

NO.3

1
83145-95J62

LH66..(DX,SGL)..08S;LH5#,6#,71..03S,05S,06S,09S,10S,15S

NO.7

1
83145-95J64

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..(CTM,GL,SGL)..(05S,09S,15S)

NO.6

1
83145-95J66

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.1

2
83145-95J67

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.2

1
83145-95J68

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.4

1
83145 - LENS, METER, NO.1
83134-95J09

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..(CTM,GL,SGL)..(05S,09S,15S)

NO.8

1
83145-95J48

LH66..SGL..08S;LH5#,6#,71..MTM..(CTM,GL,SGL)..(05S,09S,15S)

NO.3

1
83145-95J62

LH66..(DX,SGL)..08S;LH5#,6#,71..03S,05S,06S,09S,10S,15S

NO.7

1
83145-95J64

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..(CTM,GL,SGL)..(05S,09S,15S)

NO.6

1
83145-95J66

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.1

2
83145-95J67

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.2

1
83145-95J68

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.4

1
83145 - LENS, METER, NO.1
83134-95J09

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..(CTM,GL,SGL)..(05S,09S,15S)

NO.8

1
83145-95J48

LH66..SGL..08S;LH5#,6#,71..MTM..(CTM,GL,SGL)..(05S,09S,15S)

NO.3

1
83145-95J62

LH66..(DX,SGL)..08S;LH5#,6#,71..03S,05S,06S,09S,10S,15S

NO.7

1
83145-95J64

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..(CTM,GL,SGL)..(05S,09S,15S)

NO.6

1
83145-95J66

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.1

2
83145-95J67

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.2

1
83145-95J68

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.4

1
83145 - LENS, METER, NO.1
83134-95J09

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..(CTM,GL,SGL)..(05S,09S,15S)

NO.8

1
83145-95J48

LH66..SGL..08S;LH5#,6#,71..MTM..(CTM,GL,SGL)..(05S,09S,15S)

NO.3

1
83145-95J62

LH66..(DX,SGL)..08S;LH5#,6#,71..03S,05S,06S,09S,10S,15S

NO.7

1
83145-95J64

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..(CTM,GL,SGL)..(05S,09S,15S)

NO.6

1
83145-95J66

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.1

2
83145-95J67

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.2

1
83145-95J68

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.4

1
83145 - LENS, METER, NO.1
83134-95J09

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..(CTM,GL,SGL)..(05S,09S,15S)

NO.8

1
83145-95J48

LH66..SGL..08S;LH5#,6#,71..MTM..(CTM,GL,SGL)..(05S,09S,15S)

NO.3

1
83145-95J62

LH66..(DX,SGL)..08S;LH5#,6#,71..03S,05S,06S,09S,10S,15S

NO.7

1
83145-95J64

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..(CTM,GL,SGL)..(05S,09S,15S)

NO.6

1
83145-95J66

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.1

2
83145-95J67

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.2

1
83145-95J68

LH66..(DX,SGL)..08S;LH5#,6#,71,YH50,51,52,6#,71..03S,05S,06S,09S,10S,15S

NO.4

1
83310 - GAGE ASSY, FUEL RECEIVER
83243-95J24

LH66..SGL..08S;LH5#,6#,71,YH50,51,61..MTM..(CTM,GL,SGL)..(05S,09S,15S)

1
Common parts
83161-20480
83161-20720
90183-05103
93567-55018

ILLUST NO. 2 OF 3(8708- )

Click highlighted areas on diagram

diagram 83710 8379195J00 8379195J01 8379195J03 8379195J04 8379195J05 9046110595 9161160816 9161160816 9161160816 9161160816 9161160816 9161160816
Part # Description Qty Price
83710 - CABLE ASSY, SPEEDOMETER DRIVE, NO.1
83710-95J16

YH50,51,52,6#,71..(HRF,SRF)..MTM

1
83710-95J22

LH56,66..05S;LH66..(DX,SGL)..08S

1
Common parts
83791-95J00
83791-95J01
83791-95J03
83791-95J04
83791-95J05
90461-10595
91611-60816

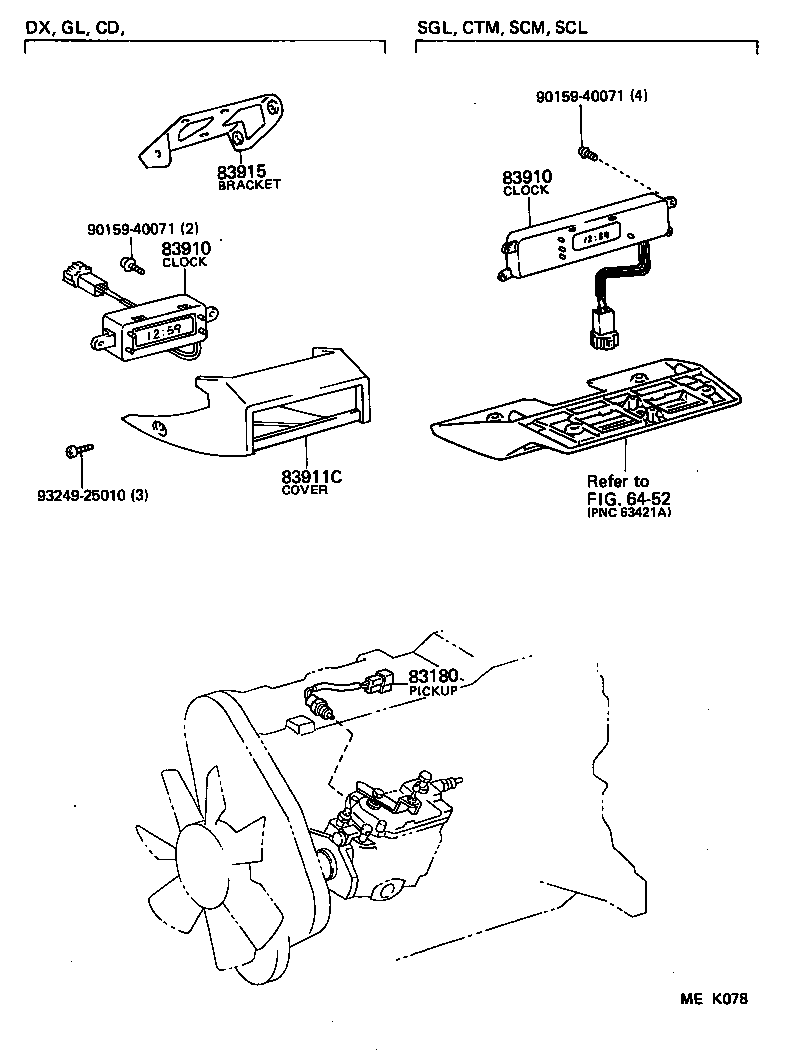

ILLUST NO. 3 OF 3(8708- )

Click highlighted areas on diagram

diagram 6452 83180 83910 83910 83911C 83915 9015940071 9015940071 9324925010
Part # Description Qty Price
83910 - CLOCK ASSY
83910-95J04

LH66..DX..08S;LH5#,6#,71,YH50,51,52,6#,71..(CD,DX,GL)..(03S,05S,06S,09S,10S,15S)

1
83910 - CLOCK ASSY
83910-95J04

LH66..DX..08S;LH5#,6#,71,YH50,51,52,6#,71..(CD,DX,GL)..(03S,05S,06S,09S,10S,15S)

1
83911C - ORNAMENT, CLOCK
83911-95J0303

LH66..DX..08S;LH5#,6#,YH50,51,52,6#..SRF..(CD,DX,GL)..(03S,05S,06S,09S,10S,15S)

GRAY,TRIM4#,8#

1
83915 - BRACKET, CLOCK
83915-95J00

LH66..DX..08S;LH5#,6#,71,YH50,51,52,6#,71..(CD,DX,GL)..(03S,05S,06S,09S,10S,15S)

1
Common parts
90159-40071
93249-25010
Linked diagrams
6452
