LH80VH-SDLTF (1985)

Toyota Hiace Quick Delivery

Production Aug 1985 - May 1995
Engine 2L
Transmission 4HC ATM
Displacement 2500cc
Power 168 HP (125 kW)

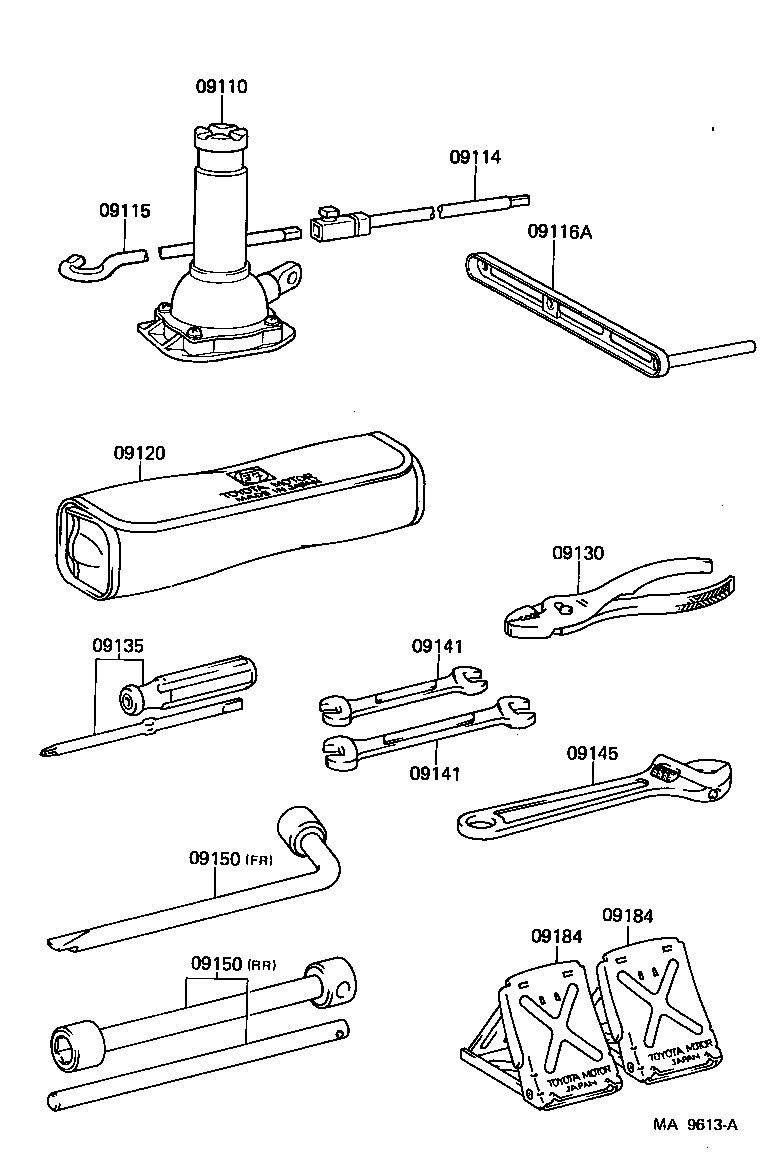

(8611- )

Click highlighted areas on diagram

diagram 09110 09114 09115 09116A 09120 09130 09135 09141 09141 09145 09150 09150 09184 09184
Part # Description Qty Price
09110 - JACK ASSY
09111-26060

LH8#

 1
09111-26060

LH80

 1
09114 - EXTENSION SUB-ASSY, JACK HANDLE
09114-25020

LH8#

 1
09115 - ROD SUB-ASSY, JACK HANDLE
09115-28020

LH8#

 1
09116A - LEVER, JACK HANDLE
09116-35041

LH8#

 1
09120 - BAG, TOOL
09120-36020

LH8#

 1
09130 - PLIERS
99913-11500

LH8#

 1
09135 - DRIVER, SCREW
99915-10700

LH8#

 1
09141 - SPANNER
99914-10810

LH8#

8 X 10

 1
99914-11214

LH8#

12 X 14,12X14

 1
99914-10810

LH8#

8 X 10,8X10

 1
99914-11214

LH8#

12 X 14

 1
09141 - SPANNER
99914-10810

LH8#

8 X 10

 1
99914-11214

LH8#

12 X 14,12X14

 1
99914-10810

LH8#

8 X 10,8X10

 1
99914-11214

LH8#

12 X 14

 1
09145 - WRENCH, MONKEY
99911-11200

LH8#

 1
09150 - WRENCH, HUB NUT BOX
09150-26030

LH80

 1
09150-35020

LH80

 1
09150-25010

LH8#

 1
09150-26030

LH8#

ﾌﾛﾝﾄ

 1
09150-25010

LH8#

ﾘﾔ

 1
09150 - WRENCH, HUB NUT BOX
09150-26030

LH80

 1
09150-35020

LH80

 1
09150-25010

LH8#

 1
09150-26030

LH8#

ﾌﾛﾝﾄ

 1
09150-25010

LH8#

ﾘﾔ

 1
09184 - STOPPER, WHEEL
09184-00010

LH8#

 2
09184 - STOPPER, WHEEL
09184-00010

LH8#

 2

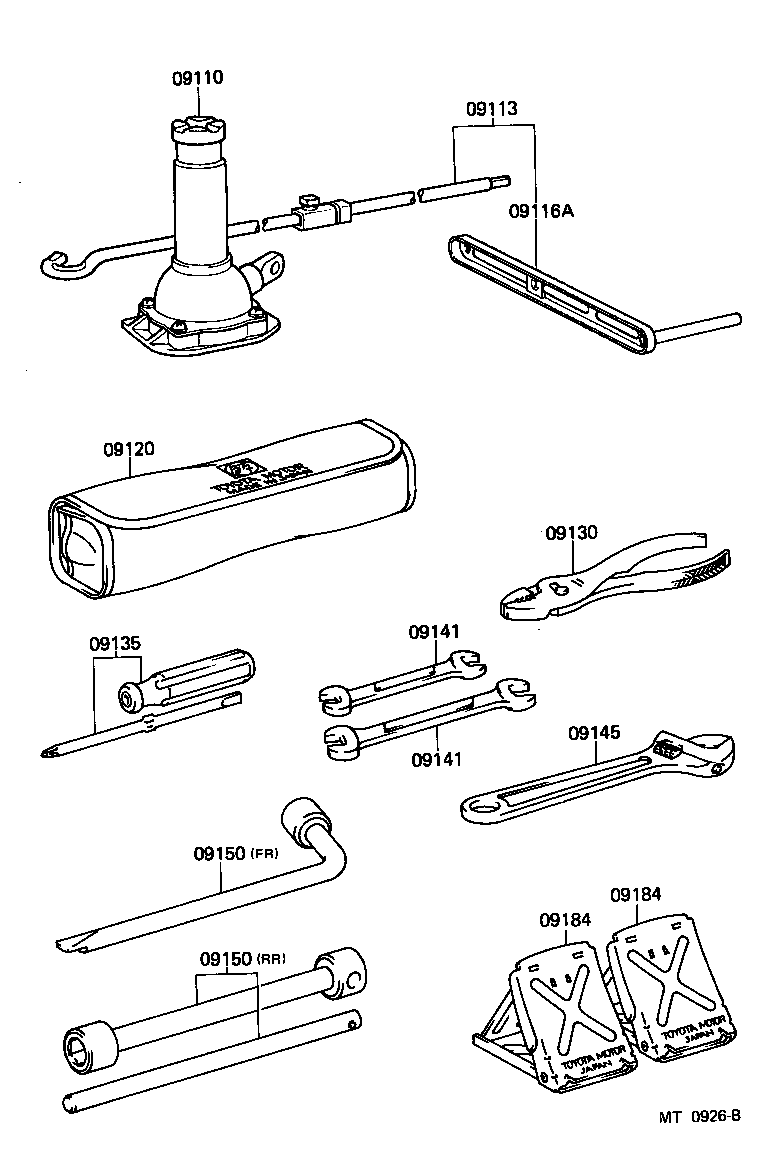

(8508-8611)

Click highlighted areas on diagram

diagram 09110 09113 09116A 09120 09130 09135 09141 09141 09145 09150 09150 09184 09184
Part # Description Qty Price
09110 - JACK ASSY
09111-26060

LH8#

 1
09111-26060

LH80

 1
09116A - LEVER, JACK HANDLE
09116-35041

LH8#

 1
09120 - BAG, TOOL
09120-36020

LH8#

 1
09130 - PLIERS
99913-11500

LH8#

 1
09135 - DRIVER, SCREW
99915-10700

LH8#

 1
09141 - SPANNER
99914-10810

LH8#

8 X 10

 1
99914-11214

LH8#

12 X 14,12X14

 1
99914-10810

LH8#

8 X 10,8X10

 1
99914-11214

LH8#

12 X 14

 1
09141 - SPANNER
99914-10810

LH8#

8 X 10

 1
99914-11214

LH8#

12 X 14,12X14

 1
99914-10810

LH8#

8 X 10,8X10

 1
99914-11214

LH8#

12 X 14

 1
09145 - WRENCH, MONKEY
99911-11200

LH8#

 1
09150 - WRENCH, HUB NUT BOX
09150-26030

LH80

 1
09150-35020

LH80

 1
09150-25010

LH8#

 1
09150-26030

LH8#

ﾌﾛﾝﾄ

 1
09150-25010

LH8#

ﾘﾔ

 1
09150 - WRENCH, HUB NUT BOX
09150-26030

LH80

 1
09150-35020

LH80

 1
09150-25010

LH8#

 1
09150-26030

LH8#

ﾌﾛﾝﾄ

 1
09150-25010

LH8#

ﾘﾔ

 1
09184 - STOPPER, WHEEL
09184-00010

LH8#

 2
09184 - STOPPER, WHEEL
09184-00010

LH8#

 2
