RZH110G-GHMDE (1989)

Toyota Hiace/Regiusace

Production Aug 1989 - Aug 1993
Engine 1RZE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(8908-9308)

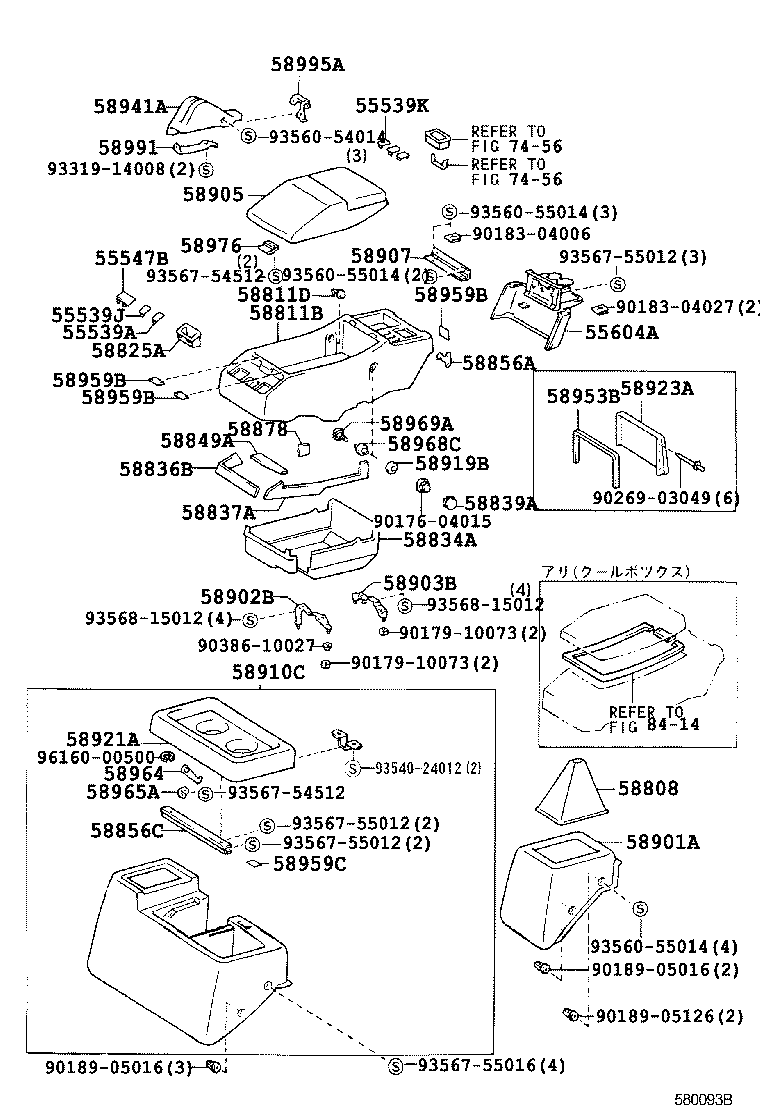

Click highlighted areas on diagram

diagram 55539A 55539J 55539K 55547B 55604A 58808 58811B 58811D 58825A 58834A 58836B 58837A 58839A 58849A 58856A 58856C 58878 58901A 58902B 58903B 58905 58907 58910C 58919B 58921A 58923A 58941A 58953B 58959B 58959B 58959B 58959C 58964 58965A 58968C 58969A 58976 58991 58995A 7456 7456 8414 9017604015 9017910073 9017910073 9018304006 9018304027 9018905016 9018905016 9018905126 9026903049 9038610027 9331914008 9356054014 9356055014 9356055014 9356055014 9356754512 9356754512 9356755012 9356755012 9356755012 9356755016 9356815012 9356815012 9616000500
Part # Description Qty Price
55539A - COVER, SPARE SWITCH HOLE
55539-3201011

LH100,107,110,117,120,125,RZH100,101,110..(07S,10S,15S)..(DX,SCL)

BLACK,TRIM3#

1
55539-3201011

LH100,107,110,117,125,RZH100,101,110..(07S,10S,15S)..(DX,SCL)

BLACK,TRIM3#

1
55539J - COVER, SPARE SWITCH HOLE
55539-3201011

LH110,117,120,125,RZH110..5F..(DX,GCGN)

BLACK,TRIM3#

1
55539K - COVER, SPARE SWITCH HOLE
55539-2003032

LH100,107,110,117,120,125,RZH100,101,110..(08S,10S,15S)..(DX,GCGE,GCGN,SCM,SCMM)

NEW MAROON,TRIM3#

3
55547B - COVER, REMOTE CONTROL MIRROR HOLE
55547-95J00

LH102,110,113,117,119,120,125,RZH110..(05S,08S,10S,15S)..(DX,SGL)

1
55604A - HOLDER SUB-ASSY, INSTRUMENT PANEL CUP
55604-95J0002

LH110,117,120,125,RZH110..DX,GCGE,GCGN

NEW MAROON,TRIM3#

1
58808 - COVER SUB-ASSY, SHIFTING HOLE
58840-95J0302

LH100,107,110,117,120,RZH100,110..(08S,10S)..5F

NEW MAROON,TRIM3#

1
58811B - BOX, CONSOLE
58811-95J0502

LH100,107,110,117,120,125,RZH100,101,110..(07S,08S,10S,15S)..(DX,GCGE,GCGN,SCL,SCM,SCMM)

NEW MAROON,TRIM3#

1
58825A - POCKET, CONSOLE BOX
58825-95J00

LH100,102,107,110,113,117,119,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,SCL,SCM,SCMM,SGL)

1
58834A - COVER, CONSOLE, LOWER
58834-26010

LH102,110,113,117,119,120,125,RZH110..(05S,08S,10S,15S)..(DX,SGL)

1
58834-95J00

LH100,102,107,110,113,119,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,SCL,SCM,SCMM,SGL)

1
58839A - COVER, CONSOLE BOX HOLE
58839-95J0002

LH100,107,110,117,120,125,RZH100,101,110..(07S,08S,10S,15S)..(DX,GCGE,GCGN,SCL,SCM,SCMM)

NEW MAROON,TRIM3#

2
58856A - HOLDER, CONSOLE BOX
58856-95J05

LH119..05S;LH100,102,107,110,113,117,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,GCGE,GCGN,SCL,SCM,SCMM,SGL)

2
58856C - HOLDER, CONSOLE
58856-95J0402

LH100,107,110,117,120,RZH100,101,110..07S,08S,10S

NEW MAROON,TRIM3#

1
58902B - BRACKET SUB-ASSY, CONSOLE BOX HINGE, NO.1
58902-95J03

LH100,102,107,110,113,117,119,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,SCL,SCM,SCMM,SGL)

1
58902-95J03

LH129;LH100,102,107,110,113,117,119,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,GCGE,GCGN,SCL,SCM,SCMM,SGL)

1
58903B - BRACKET SUB-ASSY, CONSOLE BOX HINGE, NO.2
58903-95J02

LH129;LH100,102,107,110,113,117,119,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,GCGE,GCGN,SCL,SCM,SCMM,SGL)

1
58903-95J02

LH100,102,107,110,113,117,119,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,SCL,SCM,SCMM,SGL)

1
58905 - DOOR SUB-ASSY, CONSOLE COMPARTMENT
58905-95J0302

LH100,107,110,117,120,125,RZH100,101,110..(08S,10S,15S)..(DX,GCGE,GCGN,SCM,SCMM)

NEW MAROON,TRIM3#

1
58907 - HINGE SUB-ASSY, CONSOLE COMPARTMENT DOOR
58907-95J0402

LH100,107,110,117,120,125,RZH100,101,110..(07S,08S,10S,15S)..(DX,GCGE,GCGN,SCL,SCM,SCMM)

NEW MAROON,TRIM3#

1
58910C - BOX ASSY, CONSOLE, REAR
58910-95J0102

LH100,107,110,117,120,RZH100,101,110..07S,08S,10S

NEW MAROON,TRIM3#

1
58919B - PLATE, CONSOLE BOX
58919-32030

LH100,102,107,110,113,117,119,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,SCL,SCM,SCMM,SGL)

2
58921A - PANEL, REAR CONSOLE, UPPER
58921-95J0002

LH100,107,110,117,120,RZH100,101,110..07S,08S,10S

NEW MAROON,TRIM3#

1
58941A - COVER, PARKING BRAKE HOLE
58904-95J0202

LH123..4FC;LH100,107,110,115,117,120,125,RZH100,101,110,124..07S,08S,10S,15S

NEW MAROON,TRIM3#

1
58904-95J0202

LH100,107,110,115,117,120,125,RZH100,101,110,124..07S,08S,10S,15S

NEW MAROON,TRIM3#

1
58904-95J0202

LH120..5F..DX;LH120..GCGE,GCGN;LH100,107,110,115,117,125,RZH100,101,110,124..07S,08S,10S,15S

NEW MAROON,TRIM3#

1
58959B - CUSHION, CONSOLE COMPARTMENT DOOR
58959-95J00

LH100,102,107,110,113,117,119,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,SCL,SCM,SCMM,SGL)

2
58959-95J00

LH119..05S;LH100,102,107,110,113,117,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,GCGE,GCGN,SCL,SCM,SCMM,SGL)

2
58959-95J00

LH100,102,107,110,113,119,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,SCL,SCM,SCMM,SGL)

4
58959B - CUSHION, CONSOLE COMPARTMENT DOOR
58959-95J00

LH100,102,107,110,113,117,119,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,SCL,SCM,SCMM,SGL)

2
58959-95J00

LH119..05S;LH100,102,107,110,113,117,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,GCGE,GCGN,SCL,SCM,SCMM,SGL)

2
58959-95J00

LH100,102,107,110,113,119,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,SCL,SCM,SCMM,SGL)

4
58959B - CUSHION, CONSOLE COMPARTMENT DOOR
58959-95J00

LH100,102,107,110,113,117,119,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,SCL,SCM,SCMM,SGL)

2
58959-95J00

LH119..05S;LH100,102,107,110,113,117,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,GCGE,GCGN,SCL,SCM,SCMM,SGL)

2
58959-95J00

LH100,102,107,110,113,119,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,SCL,SCM,SCMM,SGL)

4
58959C - CUSHION, CONSOLE COMPARTMENT DOOR
58959-95J00

LH100,102,107,110,113,119,120,RZH100,101,110..05S,07S,08S,10S

2
58959-26010

LH100,102,107,110,113,117,119,120,RZH100,101,110..05S,07S,08S,10S

2
58964 - STOPPER, CONSOLE COMPARTMENT DOOR, NO.1
58964-20020

LH129;LH100,102,107,110,113,117,119,120,RZH100,101,110..05S,07S,08S,10S

1
58964-20020

LH100,102,107,110,113,117,119,120,RZH100,101,110..05S,07S,08S,10S

1
58965A - STOPPER, CONSOLE COMPARTMENT DOOR, NO.2
58965-95J06

LH100,102,107,110,113,117,119,120,RZH100,101,110..05S,07S,08S,10S

1
58965-95J06

LH129;LH100,102,107,110,113,117,119,120,RZH100,101,110..05S,07S,08S,10S

1
58968C - SHIM, CONSOLE COMPARTMENT DOOR STOPPER
58968-32020

LH100,102,107,110,113,117,119,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,SCL,SCM,SCMM,SGL)

2
58969A - RETAINER, CONSOLE COMPARTMENT DOOR STOPPER
58969-20010

LH100,102,107,110,113,117,119,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,SCL,SCM,SCMM,SGL)

2
58976 - STRIKER, CONSOLE COMPARTMENT DOOR LOCK
58976-22020

LH100,102,107,110,113,117,119,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,SCL,SCM,SCMM,SGL)

1
58991 - BRACKET, CONSOLE BOX MOUNTING, UPPER
58991-95J03

LH10#,11#,12#,140,RZH10#,11#,12#

1
58995A - BRACKET, CONSOLE BOX MOUNTING, NO.1
58995-95J02

LH10#,11#,12#,140,RZH10#,11#,12#

1
Common parts
90176-04015
90179-10073
90183-04006
90183-04027
90189-05016
90189-05126
90269-03049
90386-10027
93319-14008
93560-54014
93560-55014
93567-54512
93567-55012
93567-55016
93568-15012
96160-00500
Linked diagrams
7456
8414

(8908- )

Click highlighted areas on diagram

シ-トバツク タイプ

diagram 58811B 58833A 58841A 58908A 58919B 58961A 9017904017 9054103006 9324954012 9354054010 9354054010 9354054020 9354054025 9356054012
Part # Description Qty Price
58811B - BOX, CONSOLE
58811-95J0502

LH100,107,110,117,120,125,RZH100,101,110..(07S,08S,10S,15S)..(DX,GCGE,GCGN,SCL,SCM,SCMM)

NEW MAROON,TRIM3#

1
58919B - PLATE, CONSOLE BOX
58919-32030

LH100,102,107,110,113,117,119,120,125,RZH100,101,110..(05S,07S,08S,10S,15S)..(DX,SCL,SCM,SCMM,SGL)

2
Common parts
90179-04017
90541-03006
93249-54012
93540-54010
93540-54020
93540-54025
93560-54012
