LH107G-JRPGS (1989)

Toyota Hiace/Regiusace

Production Aug 1989 - Aug 1993
Engine 3L
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

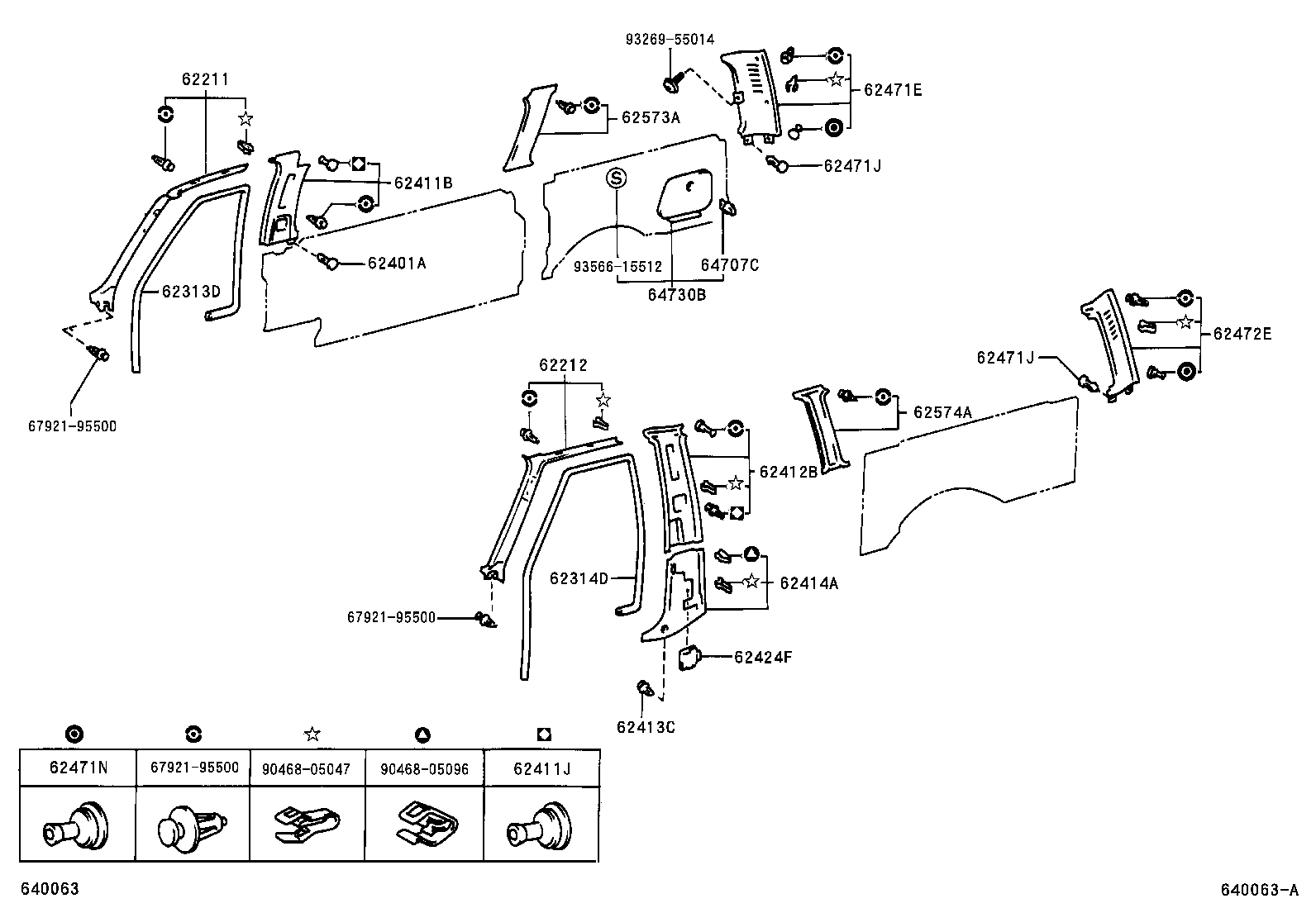

ILLUST NO. 1 OF 2(8908- )KZH10#,LH100,107,RZH100,101..08S

Click highlighted areas on diagram

diagram 62211 62212 62313D 62314D 62401A 62411B 62411J 62412B 62413C 62414A 62424F 62471E 62471J 62471J 62471N 62472E 62573A 62574A 64707C 64730B 6792195500 6792195500 6792195500 9046805047 9046805096 9326955014 9356615512
Part # Description Qty Price
62211 - GARNISH, FRONT PILLAR, RH
62211-95J1006

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62211-95J1003

LH100,107,RZH100,101..SMRF

LIGHT GRAY,TRIM1#

1
62212 - GARNISH, FRONT PILLAR, LH
62212-95J1003

LH100,107,RZH100,101..SMRF

LIGHT GRAY,TRIM1#

1
62212-95J1006

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62313D - TRIM, FRONT DOOR OPENING, RH
62313-95J0102

LH100,107,110,115,117,120,125,RZH100,101,110,124..08S,10S,15S

NEW MAROON,TRIM3#

1
62313-95J0102

LH123..4FC;LH100,107,110,115,117,120,125,RZH100,101,110,124..08S,10S,15S

NEW MAROON,TRIM3#

1
62313-95J0103

LH10#,110,113,119,123,129,140,RZH10#,112,122..03S,05S,06S,08S,09S

GRAY,TRIM1#

1
62314D - TRIM, FRONT DOOR OPENING, LH
62313-95J0103

LH10#,110,113,119,123,129,140,RZH10#,112,122..03S,05S,06S,08S,09S

GRAY,TRIM1#

1
62313-95J0102

LH100,107,110,115,117,120,125,RZH100,101,110,124..08S,10S,15S

NEW MAROON,TRIM3#

1
62313-95J0102

LH123..4FC;LH100,107,110,115,117,120,125,RZH100,101,110,124..08S,10S,15S

NEW MAROON,TRIM3#

1
62401A - CLIP (FOR CENTER PILLAR GARNISH PANEL, UPPER)
90467-08046B0

LH100,107,RZH100,101..08S

MEDIUM GRAY,TRIM1#,3#

1
62411B - GARNISH, CENTER PILLAR, UPPER RH
62411-95J2006

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62411-95J2403

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン),LIGHT GRAY,TRIM1#

1
62411-95J2506

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62411-95J1906

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン & デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62411-95J1903

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン & デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62411-95J2503

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62411-95J2406

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン),LIGHT SABLE,TRIM3#

1
62411-95J2003

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62411J - FASTENER(FOR CENTER PILLAR GARNISH)
90530-06009E1

LH100,107,RZH100,101..07S,08S

LIGHT SABLE,TRIM3#

2
90530-06001

LH100,107,RZH100,101..SMRF..08S

2
90530-06001

LH100,107,RZH100,101..07S,08S

2
62412B - GARNISH, CENTER PILLAR, UPPER LH
62412-95J2403

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン),LIGHT GRAY,TRIM1#

1
62412-95J1903

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン & デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62412-95J2006

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62412-95J2003

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62412-95J1906

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン & デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62412-95J2406

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン),LIGHT SABLE,TRIM3#

1
62412-95J2506

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62412-95J2503

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62413C - CLIP (FOR CENTER LOWER GARNISH)
90467-1003412

LH100,107,RZH100,101..07S,08S

NEW MAROON,TRIM3#

1
90467-1003423

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62414A - GARNISH, CENTER PILLAR, LOWER LH
62414-95J0602

LH100,107,RZH100,101..07S,08S

NEW MAROON,TRIM3#

1
62414-95J0603

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62424F - COVER, CENTER PILLAR GARNISH, LOWER LH
62424-95J0103

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62424-95J0102

LH100,107,RZH100,101..07S,08S

NEW MAROON,TRIM3#

1
62471E - GARNISH, ROOF SIDE, INNER UPPER RH
62471-95J0606

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62471-95J0703

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62471-95J0603

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62471-26050B0

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62471-26050E0

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62471-26060B0

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62471-95J0706

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62471-26060E0

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62471J - CLIP (FOR ROOF SIDE GARNISH)
90467-08046B0

LH100,107,RZH100,101..08S

MEDIUM GRAY,TRIM1#,3#

2
62471J - CLIP (FOR ROOF SIDE GARNISH)
90467-08046B0

LH100,107,RZH100,101..08S

MEDIUM GRAY,TRIM1#,3#

2
62471N - FASTENER(FOR REAR PILLAR GARNISH)
90530-06009E1

LH100,107,RZH100,101..07S,08S

LIGHT SABLE,TRIM3#

2
90530-06001

LH100,107,RZH100,101..07S,08S

2
90530-06001

LH100,107,RZH100,101..SMRF..08S

2
62472E - GARNISH, ROOF SIDE, INNER UPPER LH
62472-95J0506

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62472-95J0603

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62472-95J0503

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62472-95J0606

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62472-26060B0

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62472-26050B0

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62472-26050E0

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62472-26060E0

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62573A - GARNISH, QUARTER LOCK PILLAR, RH
62573-95J0703

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62573-95J0706

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62573-95J0803

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62573-26010E0

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62573-95J0806

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62573-26030E0

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62573-26030B0

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62574A - GARNISH, QUARTER LOCK PILLAR, LH
62574-95J0003

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62574-26010E0

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62574-95J0103

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62574-26030B0

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62574-95J0006

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62574-95J0106

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62574-26030E0

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
64707C - KNOB, JACK COVER
64769-1301043

LH10#,113,119,123,129,RZH10#,112,122..4D..(03S,06S,08S)..(CD,DX,GL,SCM,SCMM)

GRAY,TRIM1#

1
64769-1301043

LH100,107,113,RZH100,101,112..(V2,WG)..4D..(03S,06S,08S)

GRAY,TRIM1#

1
64769-1301002

LH100..08S..TDE;LH100,123..4FC..(DX,SCL);LH107,RZH100,101..07S,08S

NEW MAROON,TRIM3#

1
64730B - PANEL ASSY, DECK TRIM SIDE, RH
64730-95J0003

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
64730-95J0002

LH100,107,RZH100,101..07S,08S

NEW MAROON,TRIM3#

1
Common parts
67921-95500
90468-05047
90468-05096
93269-55014
93566-15512

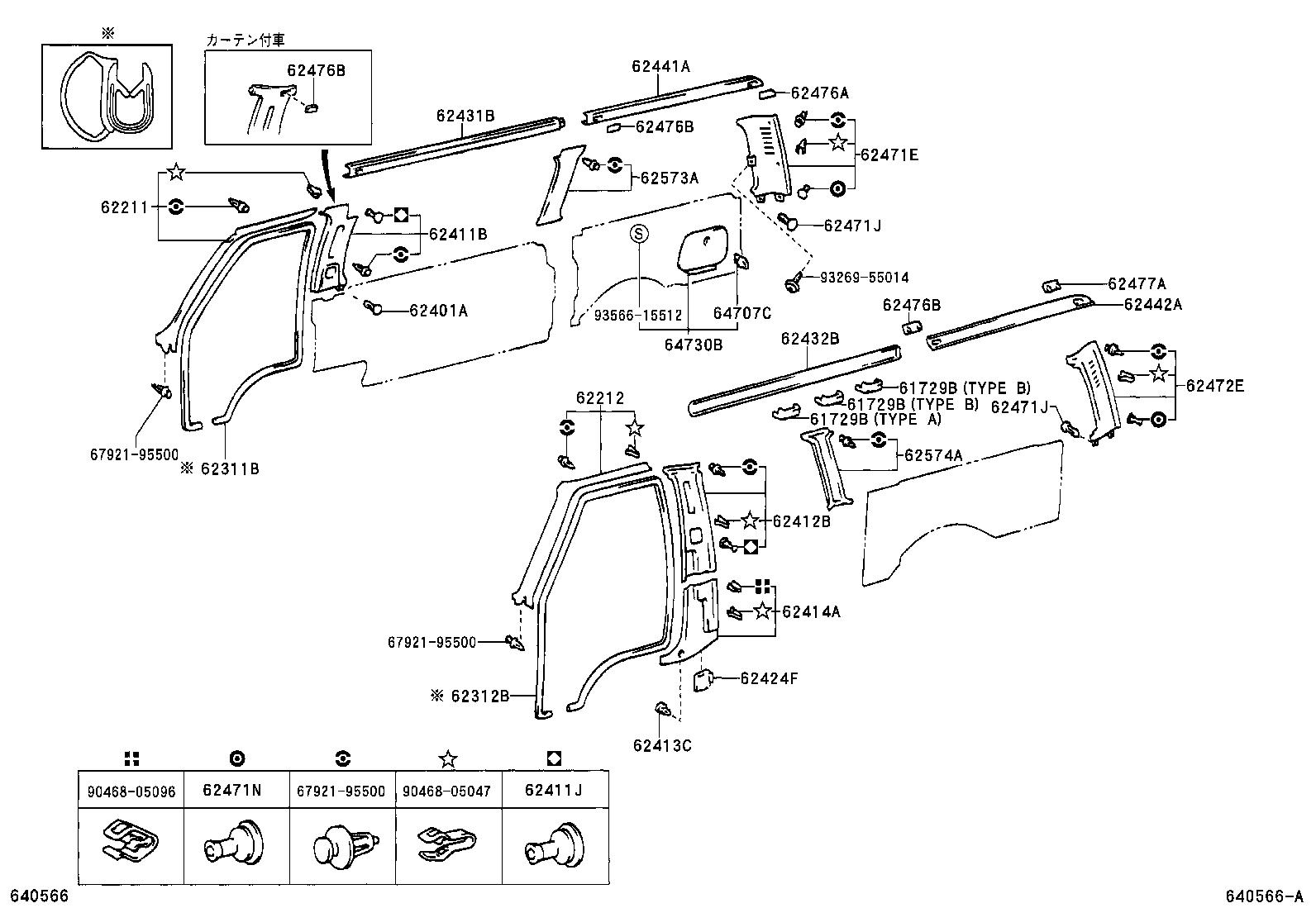

ILLUST NO. 1 OF 2(8908- )MRF,SMRF..08S,09S

Click highlighted areas on diagram

diagram 61729B 61729B 61729B 62431B 62432B 62441A 62442A 62476A 62476B 62476B 62476B 62477A 62481B 62481B 62482B 62482B 65923H 65923H 65923H 65923H 65923J 65923J 65923J 65923J 8514 8514 8514 8514 85575B 85576B 85577A 85577A 85577A 85578A 85578A 9015440016 9015440016 9016840061 9016840061 9018905019 9018905019 9018905019 9018905019 9018905019 9018905019 9026903010 9026903010 9026903010 9026903010 9026903010 9046804147 9046804147 9046805096 9046805096 9324954006 9324954006 9324954006 9324954006 9324954006 9354015016 9354055016 9354055016 9354055016 9354055016 9354055016
Part # Description Qty Price
61729B - BRACKET, ROOF SIDE RAIL, LH
61729-95J00

LH100,107,RZH100,101..MRF

3
61729B - BRACKET, ROOF SIDE RAIL, LH
61729-95J00

LH100,107,RZH100,101..MRF

3
61729B - BRACKET, ROOF SIDE RAIL, LH
61729-95J00

LH100,107,RZH100,101..MRF

3
62476B - CAP, ROOF SIDE INNER GARNISH, NO.1
90339-1000222

RZH100..07S,08S;LH100,107,RZH101..08S..(DSL,EFI,TD)

NEW MAROON,TRIM3#

2
90339-1000223

LH100,107,RZH100,101..08S..(DSL,EFI,TD)

GRAY,TRIM1#

2
62476B - CAP, ROOF SIDE INNER GARNISH, NO.1
90339-1000222

RZH100..07S,08S;LH100,107,RZH101..08S..(DSL,EFI,TD)

NEW MAROON,TRIM3#

2
90339-1000223

LH100,107,RZH100,101..08S..(DSL,EFI,TD)

GRAY,TRIM1#

2
62476B - CAP, ROOF SIDE INNER GARNISH, NO.1
90339-1000222

RZH100..07S,08S;LH100,107,RZH101..08S..(DSL,EFI,TD)

NEW MAROON,TRIM3#

2
90339-1000223

LH100,107,RZH100,101..08S..(DSL,EFI,TD)

GRAY,TRIM1#

2
Common parts
90154-40016
90168-40061
90189-05019
90269-03010
90468-04147
90468-05096
93249-54006
93540-15016
93540-55016
Linked diagrams
8514

(8908- ) ; (9010-9308)LH140

Click highlighted areas on diagram

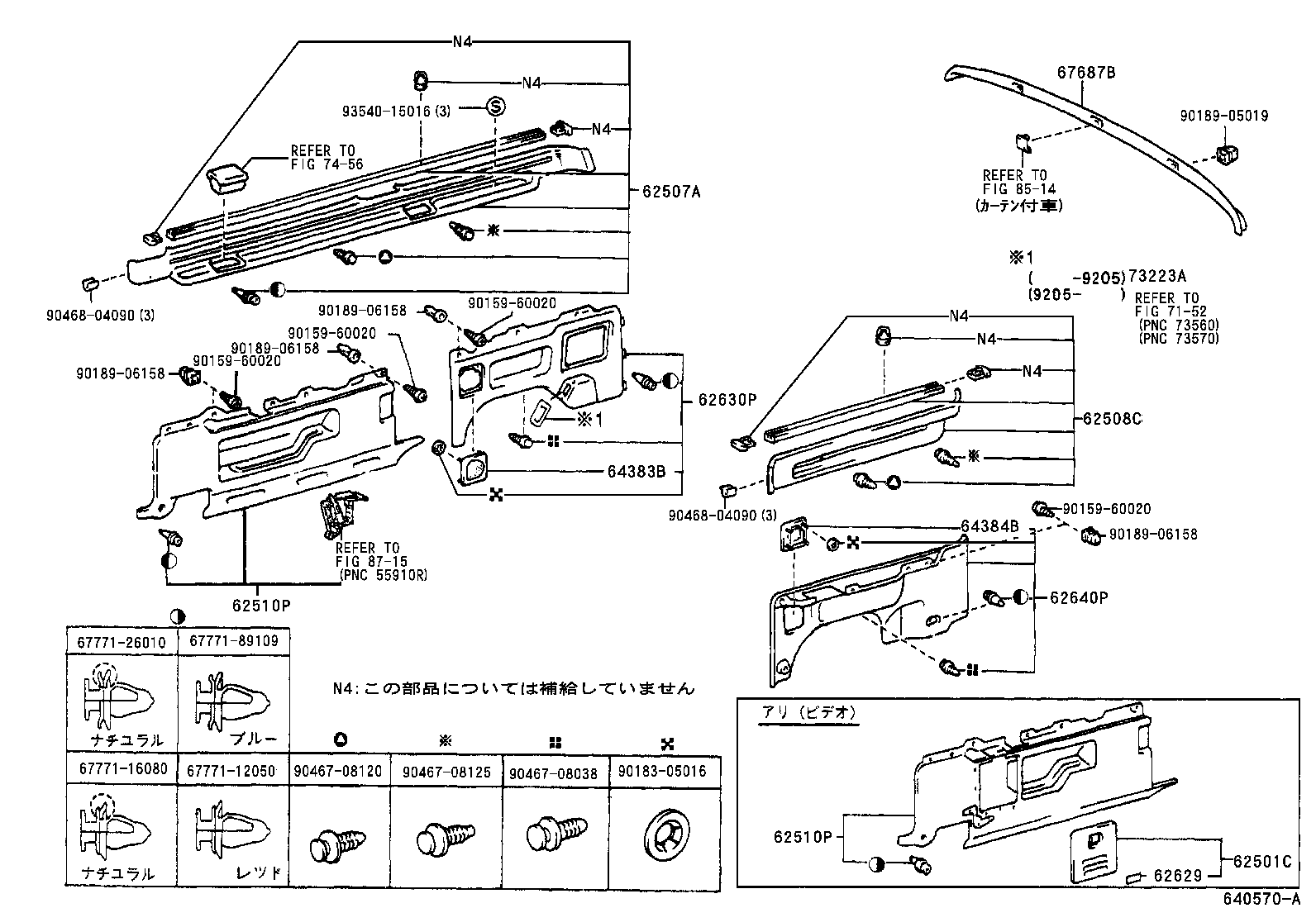

diagram 6199126010 6199226010 62211 62211 62212 62212 62313D 62314D 62413A 62413C 62414A 62424F 62510P 62510P 62511B 62520C 62520C 62520D 62520D 62580B 62580B 62587D 62588B 62588B 62630P 62630P 62630P 62640P 62640P 62640P 64707C 6777112050 6777116080 6777126010 6777130070 6777189109 6777195705 6777295J02 6792195500 6792195500 6792195500 7451 7456 75023 75024 9018905015 9018905019 9046709182 9046805047 9046805096 9163140612 9163140620 9354056014 9356056012 9356056016 9356615512
Part # Description Qty Price
62211 - GARNISH, FRONT PILLAR, RH
62211-95J1006

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62211-95J1003

LH100,107,RZH100,101..SMRF

LIGHT GRAY,TRIM1#

1
62211 - GARNISH, FRONT PILLAR, RH
62211-95J1006

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62211-95J1003

LH100,107,RZH100,101..SMRF

LIGHT GRAY,TRIM1#

1
62212 - GARNISH, FRONT PILLAR, LH
62212-95J1003

LH100,107,RZH100,101..SMRF

LIGHT GRAY,TRIM1#

1
62212-95J1006

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62212 - GARNISH, FRONT PILLAR, LH
62212-95J1003

LH100,107,RZH100,101..SMRF

LIGHT GRAY,TRIM1#

1
62212-95J1006

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62313D - TRIM, FRONT DOOR OPENING, RH
62313-95J0102

LH100,107,110,115,117,120,125,RZH100,101,110,124..08S,10S,15S

NEW MAROON,TRIM3#

1
62313-95J0102

LH123..4FC;LH100,107,110,115,117,120,125,RZH100,101,110,124..08S,10S,15S

NEW MAROON,TRIM3#

1
62313-95J0103

LH10#,110,113,119,123,129,140,RZH10#,112,122..03S,05S,06S,08S,09S

GRAY,TRIM1#

1
62314D - TRIM, FRONT DOOR OPENING, LH
62313-95J0103

LH10#,110,113,119,123,129,140,RZH10#,112,122..03S,05S,06S,08S,09S

GRAY,TRIM1#

1
62313-95J0102

LH100,107,110,115,117,120,125,RZH100,101,110,124..08S,10S,15S

NEW MAROON,TRIM3#

1
62313-95J0102

LH123..4FC;LH100,107,110,115,117,120,125,RZH100,101,110,124..08S,10S,15S

NEW MAROON,TRIM3#

1
62413C - CLIP (FOR CENTER LOWER GARNISH)
90467-1003412

LH100,107,RZH100,101..07S,08S

NEW MAROON,TRIM3#

1
90467-1003423

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62414A - GARNISH, CENTER PILLAR, LOWER LH
62414-95J0602

LH100,107,RZH100,101..07S,08S

NEW MAROON,TRIM3#

1
62414-95J0603

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62424F - COVER, CENTER PILLAR GARNISH, LOWER LH
62424-95J0103

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62424-95J0102

LH100,107,RZH100,101..07S,08S

NEW MAROON,TRIM3#

1
62510P - PANEL ASSY, QUARTER TRIM, FRONT RH
62510-95J4902

LH100,107,RZH100,101..08S

アリ(スピ-カ),NEW MAROON,TRIM3#

1
62510-95J3303

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62510-95J4903

LH100,107,RZH100,101..08S

アリ(スピ-カ),GRAY,TRIM1#

1
62510-95J3302

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62510-26030D0

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62510-26030B0

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62510P - PANEL ASSY, QUARTER TRIM, FRONT RH
62510-95J4902

LH100,107,RZH100,101..08S

アリ(スピ-カ),NEW MAROON,TRIM3#

1
62510-95J3303

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62510-95J4903

LH100,107,RZH100,101..08S

アリ(スピ-カ),GRAY,TRIM1#

1
62510-95J3302

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62510-26030D0

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62510-26030B0

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62630P - PANEL ASSY, QUARTER TRIM, REAR RH
62630-95J5302

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62630-95J5303

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62630-95J5403

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62630-26080B0

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62630-26080D0

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62630-95J5402

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62630-26160B0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62630-26160D0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62630P - PANEL ASSY, QUARTER TRIM, REAR RH
62630-95J5302

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62630-95J5303

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62630-95J5403

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62630-26080B0

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62630-26080D0

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62630-95J5402

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62630-26160B0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62630-26160D0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62630P - PANEL ASSY, QUARTER TRIM, REAR RH
62630-95J5302

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62630-95J5303

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62630-95J5403

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62630-26080B0

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62630-26080D0

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62630-95J5402

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62630-26160B0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62630-26160D0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62640P - PANEL ASSY, QUARTER TRIM, REAR LH
62640-95J6703

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62640-95J6602

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62640-95J6603

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62640-95J6702

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62640-26070B0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62640-26070D0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62640-26140D0

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62640-26140B0

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62640P - PANEL ASSY, QUARTER TRIM, REAR LH
62640-95J6703

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62640-95J6602

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62640-95J6603

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62640-95J6702

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62640-26070B0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62640-26070D0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62640-26140D0

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62640-26140B0

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62640P - PANEL ASSY, QUARTER TRIM, REAR LH
62640-95J6703

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62640-95J6602

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62640-95J6603

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62640-95J6702

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62640-26070B0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62640-26070D0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62640-26140D0

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62640-26140B0

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
64707C - KNOB, JACK COVER
64769-1301043

LH10#,113,119,123,129,RZH10#,112,122..4D..(03S,06S,08S)..(CD,DX,GL,SCM,SCMM)

GRAY,TRIM1#

1
64769-1301043

LH100,107,113,RZH100,101,112..(V2,WG)..4D..(03S,06S,08S)

GRAY,TRIM1#

1
64769-1301002

LH100..08S..TDE;LH100,123..4FC..(DX,SCL);LH107,RZH100,101..07S,08S

NEW MAROON,TRIM3#

1
Common parts
61991-26010
61992-26010
67771-12050
67771-16080
67771-26010
67771-30070
67771-89109
67771-95705
67772-95J02
67921-95500
90189-05015
90189-05019
90467-09182
90468-05047
90468-05096
91631-40612
91631-40620
93540-56014
93560-56012
93560-56016
93566-15512
Linked diagrams
7451
7456

ILLUST NO. 1 OF 2(8908- )CTM ; (9005- )LH113..V1..DX ; (9308- )KZH11# ; (9808- )KZH10#,L

Click highlighted areas on diagram

LH113:キャンピングカ- KZH11#:グランドキャビン

diagram 62211 62212 62313D 62314D 62411B 62411J 62412B 62413A 62413C 62414A 62424F 62425 62465 62466 62471E 62472E 62508A 62510P 62571A 62572A 62573A 62574A 62580B 62581F 62581F 62581G 62582G 62630P 62632D 62633C 62640P 6777116080 6777126200 6777126210 6777195J04 6792195500 6792195500 7152 7456 9018304035 9018905019 9046708120 9046708125 9046709130 9046710162 9046805047 9046805096 9354046016 9356056012
Part # Description Qty Price
62211 - GARNISH, FRONT PILLAR, RH
62211-95J1006

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62211-95J1003

LH100,107,RZH100,101..SMRF

LIGHT GRAY,TRIM1#

1
62212 - GARNISH, FRONT PILLAR, LH
62212-95J1003

LH100,107,RZH100,101..SMRF

LIGHT GRAY,TRIM1#

1
62212-95J1006

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62313D - TRIM, FRONT DOOR OPENING, RH
62313-95J0102

LH100,107,110,115,117,120,125,RZH100,101,110,124..08S,10S,15S

NEW MAROON,TRIM3#

1
62313-95J0102

LH123..4FC;LH100,107,110,115,117,120,125,RZH100,101,110,124..08S,10S,15S

NEW MAROON,TRIM3#

1
62313-95J0103

LH10#,110,113,119,123,129,140,RZH10#,112,122..03S,05S,06S,08S,09S

GRAY,TRIM1#

1
62314D - TRIM, FRONT DOOR OPENING, LH
62313-95J0103

LH10#,110,113,119,123,129,140,RZH10#,112,122..03S,05S,06S,08S,09S

GRAY,TRIM1#

1
62313-95J0102

LH100,107,110,115,117,120,125,RZH100,101,110,124..08S,10S,15S

NEW MAROON,TRIM3#

1
62313-95J0102

LH123..4FC;LH100,107,110,115,117,120,125,RZH100,101,110,124..08S,10S,15S

NEW MAROON,TRIM3#

1
62411B - GARNISH, CENTER PILLAR, UPPER RH
62411-95J2403

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン),LIGHT GRAY,TRIM1#

1
62411-95J2006

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62411-95J2506

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62411-95J1906

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン & デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62411-95J1903

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン & デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62411-95J2503

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62411-95J2406

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン),LIGHT SABLE,TRIM3#

1
62411-95J2003

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62411J - FASTENER(FOR CENTER PILLAR GARNISH)
90530-06009E1

LH100,107,RZH100,101..07S,08S

LIGHT SABLE,TRIM3#

2
90530-06001

LH100,107,RZH100,101..SMRF..08S

2
90530-06001

LH100,107,RZH100,101..07S,08S

2
62412B - GARNISH, CENTER PILLAR, UPPER LH
62412-95J2403

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン),LIGHT GRAY,TRIM1#

1
62412-95J1903

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン & デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62412-95J2006

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62412-95J2003

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62412-95J1906

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン & デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62412-95J2406

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン),LIGHT SABLE,TRIM3#

1
62412-95J2506

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62412-95J2503

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62413C - CLIP (FOR CENTER LOWER GARNISH)
90467-1003412

LH100,107,RZH100,101..07S,08S

NEW MAROON,TRIM3#

1
90467-1003423

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62414A - GARNISH, CENTER PILLAR, LOWER LH
62414-95J0602

LH100,107,RZH100,101..07S,08S

NEW MAROON,TRIM3#

1
62414-95J0603

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62424F - COVER, CENTER PILLAR GARNISH, LOWER LH
62424-95J0103

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62424-95J0102

LH100,107,RZH100,101..07S,08S

NEW MAROON,TRIM3#

1
62471E - GARNISH, ROOF SIDE, INNER UPPER RH
62471-95J0606

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62471-95J0703

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62471-95J0603

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62471-26050B0

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62471-26050E0

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62471-26060B0

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62471-95J0706

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62471-26060E0

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62472E - GARNISH, ROOF SIDE, INNER UPPER LH
62472-95J0506

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62472-95J0603

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62472-95J0503

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62472-95J0606

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62472-26060B0

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62472-26050B0

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62472-26050E0

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62472-26060E0

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62510P - PANEL ASSY, QUARTER TRIM, FRONT RH
62510-95J4902

LH100,107,RZH100,101..08S

アリ(スピ-カ),NEW MAROON,TRIM3#

1
62510-95J3303

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62510-95J4903

LH100,107,RZH100,101..08S

アリ(スピ-カ),GRAY,TRIM1#

1
62510-95J3302

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62510-26030D0

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62510-26030B0

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62573A - GARNISH, QUARTER LOCK PILLAR, RH
62573-95J0703

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62573-95J0706

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62573-95J0803

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62573-26010E0

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62573-95J0806

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62573-26030E0

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62573-26030B0

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62574A - GARNISH, QUARTER LOCK PILLAR, LH
62574-95J0003

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62574-26010E0

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62574-95J0103

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62574-26030B0

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62574-95J0006

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62574-95J0106

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62574-26030E0

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62630P - PANEL ASSY, QUARTER TRIM, REAR RH
62630-95J5302

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62630-95J5303

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62630-95J5403

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62630-26080B0

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62630-26080D0

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62630-95J5402

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62630-26160B0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62630-26160D0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62640P - PANEL ASSY, QUARTER TRIM, REAR LH
62640-95J6703

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62640-95J6602

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62640-95J6603

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62640-95J6702

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62640-26070B0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62640-26070D0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62640-26140D0

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62640-26140B0

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
Common parts
67771-16080
67771-26200
67771-26210
67771-95J04
67921-95500
90183-04035
90189-05019
90467-08120
90467-08125
90467-09130
90467-10162
90468-05047
90468-05096
93540-46016
93560-56012
Linked diagrams
7152
7456

ILLUST NO. 1 OF 2(8908- )KZH10#,LH100,107,RZH100,101..07S,08S

Click highlighted areas on diagram

デンドウカ-テン

diagram 61729B 61729B 61729B 62211 62212 62311B 62312B 62401A 62411B 62411J 62412B 62413C 62414A 62424F 62431B 62432B 62441A 62442A 62471E 62471J 62471J 62471N 62472E 62476A 62476B 62476B 62476B 62477A 62573A 62574A 64707C 64730B 6792195500 6792195500 6792195500 9046805047 9046805096 9326955014 9356615512
Part # Description Qty Price
61729B - BRACKET, ROOF SIDE RAIL, LH
61729-95J00

LH100,107,RZH100,101..MRF

3
61729B - BRACKET, ROOF SIDE RAIL, LH
61729-95J00

LH100,107,RZH100,101..MRF

3
61729B - BRACKET, ROOF SIDE RAIL, LH
61729-95J00

LH100,107,RZH100,101..MRF

3
62211 - GARNISH, FRONT PILLAR, RH
62211-95J1006

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62211-95J1003

LH100,107,RZH100,101..SMRF

LIGHT GRAY,TRIM1#

1
62212 - GARNISH, FRONT PILLAR, LH
62212-95J1003

LH100,107,RZH100,101..SMRF

LIGHT GRAY,TRIM1#

1
62212-95J1006

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62401A - CLIP (FOR CENTER PILLAR GARNISH PANEL, UPPER)
90467-08046B0

LH100,107,RZH100,101..08S

MEDIUM GRAY,TRIM1#,3#

1
62411B - GARNISH, CENTER PILLAR, UPPER RH
62411-95J2006

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62411-95J2403

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン),LIGHT GRAY,TRIM1#

1
62411-95J2506

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62411-95J1906

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン & デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62411-95J1903

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン & デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62411-95J2503

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62411-95J2406

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン),LIGHT SABLE,TRIM3#

1
62411-95J2003

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62411J - FASTENER(FOR CENTER PILLAR GARNISH)
90530-06009E1

LH100,107,RZH100,101..07S,08S

LIGHT SABLE,TRIM3#

2
90530-06001

LH100,107,RZH100,101..SMRF..08S

2
90530-06001

LH100,107,RZH100,101..07S,08S

2
62412B - GARNISH, CENTER PILLAR, UPPER LH
62412-95J2403

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン),LIGHT GRAY,TRIM1#

1
62412-95J1903

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン & デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62412-95J2006

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62412-95J2003

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62412-95J1906

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン & デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62412-95J2406

LH100,107,RZH100,101..SMRF..08S

アリ(デユアルエアコン),LIGHT SABLE,TRIM3#

1
62412-95J2506

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62412-95J2503

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62413C - CLIP (FOR CENTER LOWER GARNISH)
90467-1003412

LH100,107,RZH100,101..07S,08S

NEW MAROON,TRIM3#

1
90467-1003423

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62414A - GARNISH, CENTER PILLAR, LOWER LH
62414-95J0602

LH100,107,RZH100,101..07S,08S

NEW MAROON,TRIM3#

1
62414-95J0603

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62424F - COVER, CENTER PILLAR GARNISH, LOWER LH
62424-95J0103

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62424-95J0102

LH100,107,RZH100,101..07S,08S

NEW MAROON,TRIM3#

1
62471E - GARNISH, ROOF SIDE, INNER UPPER RH
62471-95J0606

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62471-95J0703

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62471-95J0603

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62471-26050B0

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62471-26050E0

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62471-26060B0

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62471-95J0706

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62471-26060E0

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62471J - CLIP (FOR ROOF SIDE GARNISH)
90467-08046B0

LH100,107,RZH100,101..08S

MEDIUM GRAY,TRIM1#,3#

2
62471J - CLIP (FOR ROOF SIDE GARNISH)
90467-08046B0

LH100,107,RZH100,101..08S

MEDIUM GRAY,TRIM1#,3#

2
62471N - FASTENER(FOR REAR PILLAR GARNISH)
90530-06009E1

LH100,107,RZH100,101..07S,08S

LIGHT SABLE,TRIM3#

2
90530-06001

LH100,107,RZH100,101..07S,08S

2
90530-06001

LH100,107,RZH100,101..SMRF..08S

2
62472E - GARNISH, ROOF SIDE, INNER UPPER LH
62472-95J0506

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62472-95J0603

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62472-95J0503

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62472-95J0606

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62472-26060B0

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62472-26050B0

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62472-26050E0

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62472-26060E0

LH100,107,RZH100,101..SMRF..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62476B - CAP, ROOF SIDE INNER GARNISH, NO.1
90339-1000222

RZH100..07S,08S;LH100,107,RZH101..08S..(DSL,EFI,TD)

NEW MAROON,TRIM3#

2
90339-1000223

LH100,107,RZH100,101..08S..(DSL,EFI,TD)

GRAY,TRIM1#

2
62476B - CAP, ROOF SIDE INNER GARNISH, NO.1
90339-1000222

RZH100..07S,08S;LH100,107,RZH101..08S..(DSL,EFI,TD)

NEW MAROON,TRIM3#

2
90339-1000223

LH100,107,RZH100,101..08S..(DSL,EFI,TD)

GRAY,TRIM1#

2
62476B - CAP, ROOF SIDE INNER GARNISH, NO.1
90339-1000222

RZH100..07S,08S;LH100,107,RZH101..08S..(DSL,EFI,TD)

NEW MAROON,TRIM3#

2
90339-1000223

LH100,107,RZH100,101..08S..(DSL,EFI,TD)

GRAY,TRIM1#

2
62573A - GARNISH, QUARTER LOCK PILLAR, RH
62573-95J0703

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62573-95J0706

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62573-95J0803

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62573-26010E0

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62573-95J0806

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62573-26030E0

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62573-26030B0

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62574A - GARNISH, QUARTER LOCK PILLAR, LH
62574-95J0003

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62574-26010E0

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62574-95J0103

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62574-26030B0

LH100,107,RZH100,101..SMRF..08S

LIGHT GRAY,TRIM1#

1
62574-95J0006

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62574-95J0106

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
62574-26030E0

LH100,107,RZH100,101..SMRF..08S

LIGHT SABLE,TRIM3#

1
64707C - KNOB, JACK COVER
64769-1301043

LH10#,113,119,123,129,RZH10#,112,122..4D..(03S,06S,08S)..(CD,DX,GL,SCM,SCMM)

GRAY,TRIM1#

1
64769-1301043

LH100,107,113,RZH100,101,112..(V2,WG)..4D..(03S,06S,08S)

GRAY,TRIM1#

1
64769-1301002

LH100..08S..TDE;LH100,123..4FC..(DX,SCL);LH107,RZH100,101..07S,08S

NEW MAROON,TRIM3#

1
64730B - PANEL ASSY, DECK TRIM SIDE, RH
64730-95J0003

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
64730-95J0002

LH100,107,RZH100,101..07S,08S

NEW MAROON,TRIM3#

1
Common parts
67921-95500
90468-05047
90468-05096
93269-55014
93566-15512

ILLUST NO. 2 OF 2(8908- )KZH10#,LH100,107,RZH100,101..07S,08S

Click highlighted areas on diagram

diagram 62501C 62507A 62508C 62510P 62510P 62629 62630P 62640P 64383B 64384B 67687B 6777112050 6777116080 6777126010 6777189109 7152 73223A 7456 8514 8715 9015960020 9015960020 9015960020 9015960020 9018305016 9018905019 9018906158 9018906158 9018906158 9018906158 9046708038 9046708120 9046708125 9046804090 9046804090 9354015016
Part # Description Qty Price
62507A - PANEL SUB-ASSY, QUARTER TRIM, RH
62507-95J0303

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),GRAY,TRIM1#

1
62507-95J0403

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62507-95J0302

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),NEW MAROON,TRIM3#

1
62507-26010E0

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),SABLE,TRIM3#

1
62507-26030E0

LH100,107,RZH100,101..08S

LIGHT SABLE,TRIM3#

1
62507-26030B0

LH100,107,RZH100,101..08S

LIGHT GRAY,TRIM1#

1
62507-26020D0

LH100,107,RZH101..4FC..SCMM

リビングサル-ン EX,NEW MAROON,TRIM3#

1
62507-26020D0

LH100,107,RZH101..4FC..SCMM

リビングサル-ン EX,NEW MAROON,TRIM3#

1
62507-26010B0

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),GRAY,TRIM1#

1
62507-95J0402

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62508C - PANEL SUB-ASSY, QUARTER TRIM, LH
62508-95J0402

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62508-26020D0

LH100,107,RZH101..4FC..SCMM

リビングサル-ン EX,NEW MAROON,TRIM3#

1
62508-95J0302

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),NEW MAROON,TRIM3#

1
62508-26020D0

LH100,107,RZH101..4FC..SCMM

リビングサル-ン EX,NEW MAROON,TRIM3#

1
62508-95J0303

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),GRAY,TRIM1#

1
62508-95J0403

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62508-26030B0

LH100,107,RZH100,101..08S

LIGHT GRAY,TRIM1#

1
62508-26010B0

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT GRAY,TRIM1#

1
62508-26010E0

LH100,107,RZH100,101..08S

アリ(デンドウ カ-テン),LIGHT SABLE,TRIM3#

1
62508-26030E0

LH100,107,RZH100,101..08S

LIGHT SABLE,TRIM3#

1
62510P - PANEL ASSY, QUARTER TRIM, FRONT RH
62510-95J4902

LH100,107,RZH100,101..08S

アリ(スピ-カ),NEW MAROON,TRIM3#

1
62510-95J3303

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62510-95J4903

LH100,107,RZH100,101..08S

アリ(スピ-カ),GRAY,TRIM1#

1
62510-95J3302

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62510-26030D0

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62510-26030B0

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62510P - PANEL ASSY, QUARTER TRIM, FRONT RH
62510-95J4902

LH100,107,RZH100,101..08S

アリ(スピ-カ),NEW MAROON,TRIM3#

1
62510-95J3303

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62510-95J4903

LH100,107,RZH100,101..08S

アリ(スピ-カ),GRAY,TRIM1#

1
62510-95J3302

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62510-26030D0

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62510-26030B0

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62630P - PANEL ASSY, QUARTER TRIM, REAR RH
62630-95J5302

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62630-95J5303

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62630-95J5403

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62630-26080B0

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62630-26080D0

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62630-95J5402

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62630-26160B0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62630-26160D0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62640P - PANEL ASSY, QUARTER TRIM, REAR LH
62640-95J6703

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62640-95J6602

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62640-95J6603

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
62640-95J6702

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62640-26070B0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),GRAY,TRIM1#

1
62640-26070D0

LH100,107,RZH100,101..08S

アリ(リヤスピ-カ),NEW MAROON,TRIM3#

1
62640-26140D0

LH100,107,RZH100,101..08S

NEW MAROON,TRIM3#

1
62640-26140B0

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
67687B - GARNISH, BACK WINDOW
67687-95J0103

LH100,107,RZH100,101..08S

LIGHT GRAY,TRIM1#

1
67687-95J0106

LH100,107,RZH100,101..08S

LIGHT SABLE,TRIM3#

1
73223A - COVER, SEAT BELT RETRACTOR
73223-95J0203

LH100,107,RZH100,101..08S

GRAY,TRIM1#

1
73223-95J0202

LH100,107,RZH100,101..07S,08S

NEW MAROON,TRIM3#

1
Common parts
67771-12050
67771-16080
67771-26010
67771-89109
90159-60020
90183-05016
90189-05019
90189-06158
90467-08038
90467-08120
90467-08125
90468-04090
93540-15016
Linked diagrams
7152
7456
8514
8715
