GDH206V-RFTDY (2017)

Toyota Hiace/Regiusace

Production Dec 2017 - Sep 9999
Engine 1GDFTV
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(1712- )1GDFTV

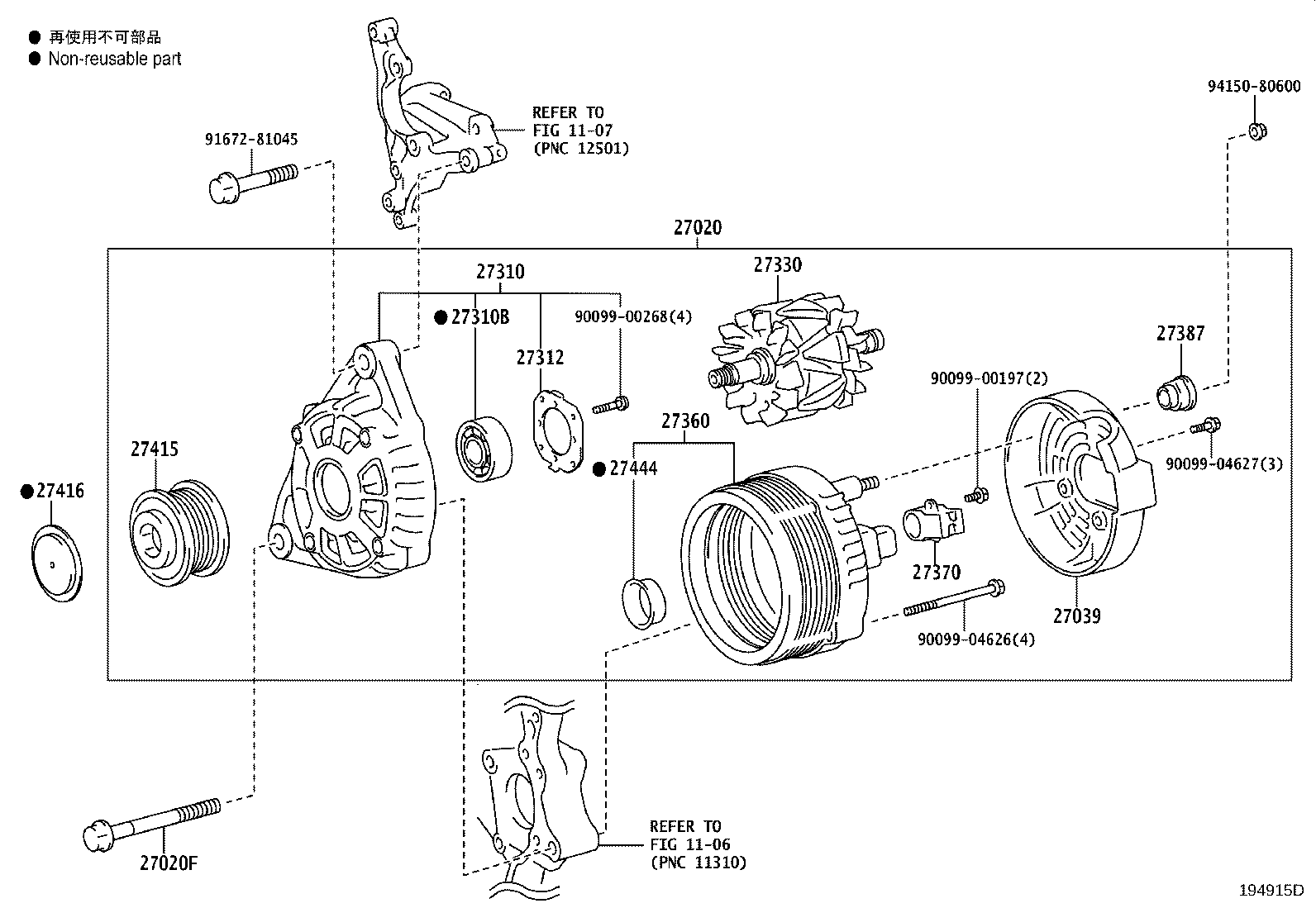

Click highlighted areas on diagram

12V 130A

diagram 1106 1107 27020 27020F 27039 27310 27310B 27312 27330 27360 27370 27387 27415 27416 27444 9009900197 9009900268 9009904626 9009904627 9167281045 9415080600
Part # Description Qty Price
27020 - ALTERNATOR ASSY
27060-11360

1GDFTV..GDH20#,211,22#..CBU,IV6

12V 130A,12V 130A

1
27020F - BOLT, NO.1(FOR ALTERNATOR)
91552-81090

1GDFTV..GDH206;1GDFTV..GDH201,211,22#..CBU,IV6

1
27039 - COVER, ALTERNATOR REAR END
27039-31580

1GDFTV..GDH206;1GDFTV..GDH201,211,22#..CBU,IV6

1
27310 - FRAME ASSY, DRIVE END, ALTERNATOR
27310-11300

1GDFTV..GDH206;1GDFTV..GDH201,211,22#..CBU,IV6

1
27310B - BEARING(FOR ALTERNATOR DRIVE END FRAME)
90099-10223

1TRFE..TRH200..4FC,6FC;1GDFTV,1KDFTV,2TRFE..GDH206,KDH20#,223,TRH223,224,228;1GDFTV,1KDFTV,2TRFE..GDH201,211,22#,KDH211,221,TRH21#,221,226,229..CBU,IV6,IV7

1
27312 - PLATE, RETAINER
27312-72100

1TRFE..TRH200..4FC,6FC;1GDFTV,1KDFTV,2TRFE..GDH206,KDH20#,223,TRH223,224,228;1GDFTV,1KDFTV,2TRFE..GDH201,211,22#,KDH211,221,TRH21#,221,226,229..CBU,IV6,IV7

1
27360 - COIL ASSY, ALTERNATOR
27360-11300

1GDFTV..GDH20#,211,22#..CBU,IV6

1
27370 - HOLDER ASSY, ALTERNATOR BRUSH
27370-31220

1GDFTV..GDH206;1GDFTV..GDH201,211,22#..CBU,IV6

1
27387 - INSULATOR, TERMINAL
27387-31580

1GDFTV..GDH206;1GDFTV..GDH201,211,22#..CBU,IV6

1
27415 - PULLEY, ALTERNATOR W/CLUTCH
27415-30010

1GDFTV,1KDFTV..GDH206,KDH20#,223;1GDFTV,1KDFTV..GDH201,211,22#,KDH211,221..CBU,IV6

1
Common parts
90099-00197
90099-00268
90099-04626
90099-04627
91672-81045
94150-80600
Linked diagrams
1106
1107
