AXUH85-ANXMB (2020)

Toyota Harrier

Production Jun 2020 - Sep 9999
Engine A25AFXS
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

(2006- )A25AFXS

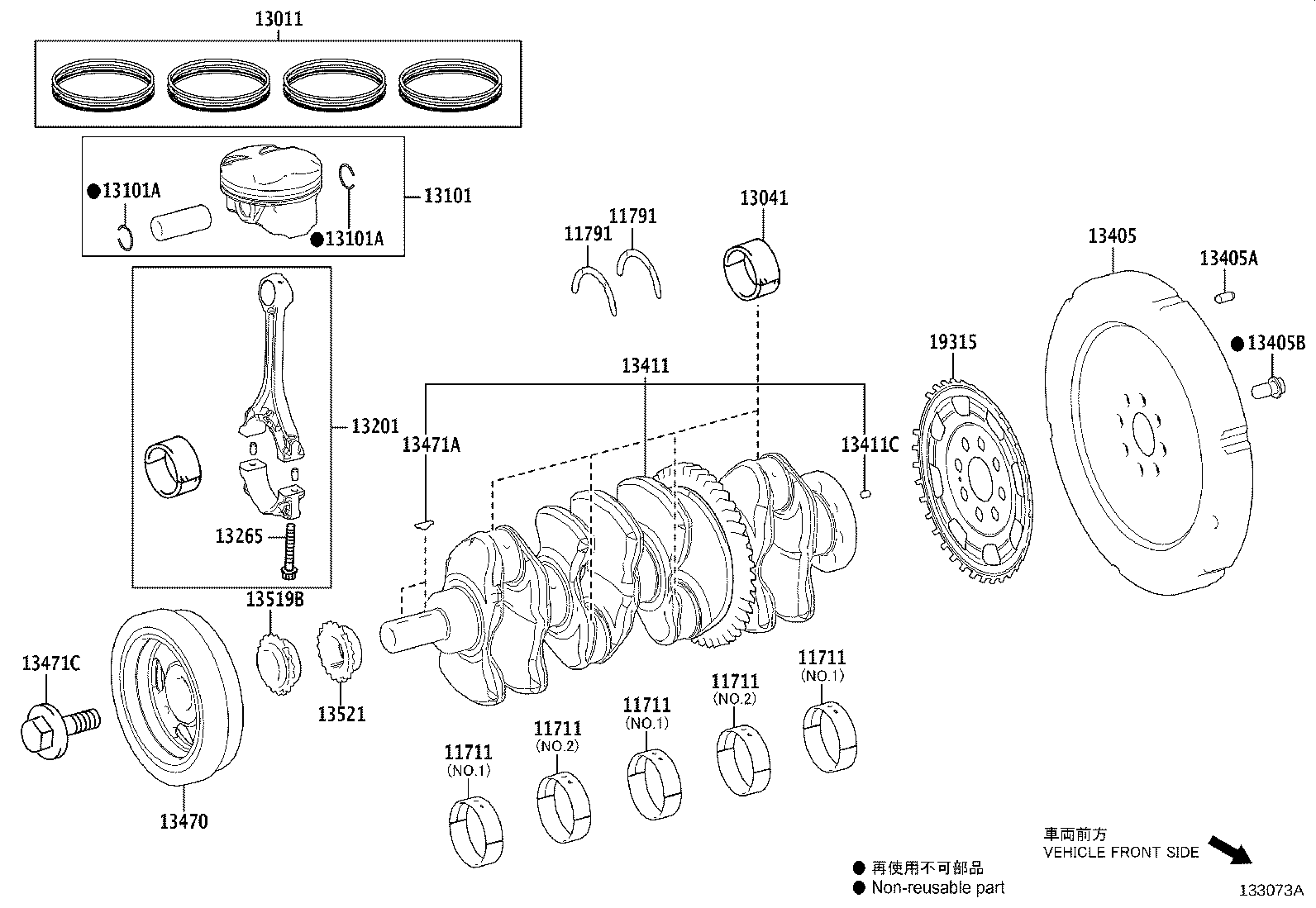

Click highlighted areas on diagram

diagram 11711 11711 11711 11711 11711 11791 11791 13011 13041 13101 13101A 13101A 13201 13265 13405 13405A 13405B 13411 13411C 13470 13471A 13471C 13519B 13521 19315
Part # Description Qty Price
11711 - BEARING, CRANKSHAFT
11701-2501002

A25AFXS..AXUH8#

MARK 2,NO.1,修理書 参照

 3
11701-2501003

A25AFXS..AXUH8#

MARK 3,NO.1,修理書 参照

 3
11701-2502001

A25AFXS..AXUH8#

MARK 1,NO.2,修理書 参照

 2
11701-2502004

A25AFXS..AXUH8#

MARK 4,NO.2,修理書 参照

 2
11701-2502003

A25AFXS..AXUH8#

MARK 3,NO.2,修理書 参照

 2
11701-2502005

A25AFXS..AXUH8#

MARK 5,NO.2,修理書 参照

 2
11701-2501005

A25AFXS..AXUH8#

MARK 5,NO.1,修理書 参照

 3
11701-2501004

A25AFXS..AXUH8#

MARK 4,NO.1,修理書 参照

 3
11701-2501001

A25AFXS..AXUH8#

MARK 1,NO.1,修理書 参照

 3
11701-2502002

A25AFXS..AXUH8#

MARK 2,NO.2,修理書 参照

 2
11711 - BEARING, CRANKSHAFT
11701-2501002

A25AFXS..AXUH8#

MARK 2,NO.1,修理書 参照

 3
11701-2501003

A25AFXS..AXUH8#

MARK 3,NO.1,修理書 参照

 3
11701-2502001

A25AFXS..AXUH8#

MARK 1,NO.2,修理書 参照

 2
11701-2502004

A25AFXS..AXUH8#

MARK 4,NO.2,修理書 参照

 2
11701-2502003

A25AFXS..AXUH8#

MARK 3,NO.2,修理書 参照

 2
11701-2502005

A25AFXS..AXUH8#

MARK 5,NO.2,修理書 参照

 2
11701-2501005

A25AFXS..AXUH8#

MARK 5,NO.1,修理書 参照

 3
11701-2501004

A25AFXS..AXUH8#

MARK 4,NO.1,修理書 参照

 3
11701-2501001

A25AFXS..AXUH8#

MARK 1,NO.1,修理書 参照

 3
11701-2502002

A25AFXS..AXUH8#

MARK 2,NO.2,修理書 参照

 2
11711 - BEARING, CRANKSHAFT
11701-2501002

A25AFXS..AXUH8#

MARK 2,NO.1,修理書 参照

 3
11701-2501003

A25AFXS..AXUH8#

MARK 3,NO.1,修理書 参照

 3
11701-2502001

A25AFXS..AXUH8#

MARK 1,NO.2,修理書 参照

 2
11701-2502004

A25AFXS..AXUH8#

MARK 4,NO.2,修理書 参照

 2
11701-2502003

A25AFXS..AXUH8#

MARK 3,NO.2,修理書 参照

 2
11701-2502005

A25AFXS..AXUH8#

MARK 5,NO.2,修理書 参照

 2
11701-2501005

A25AFXS..AXUH8#

MARK 5,NO.1,修理書 参照

 3
11701-2501004

A25AFXS..AXUH8#

MARK 4,NO.1,修理書 参照

 3
11701-2501001

A25AFXS..AXUH8#

MARK 1,NO.1,修理書 参照

 3
11701-2502002

A25AFXS..AXUH8#

MARK 2,NO.2,修理書 参照

 2
11711 - BEARING, CRANKSHAFT
11701-2501002

A25AFXS..AXUH8#

MARK 2,NO.1,修理書 参照

 3
11701-2501003

A25AFXS..AXUH8#

MARK 3,NO.1,修理書 参照

 3
11701-2502001

A25AFXS..AXUH8#

MARK 1,NO.2,修理書 参照

 2
11701-2502004

A25AFXS..AXUH8#

MARK 4,NO.2,修理書 参照

 2
11701-2502003

A25AFXS..AXUH8#

MARK 3,NO.2,修理書 参照

 2
11701-2502005

A25AFXS..AXUH8#

MARK 5,NO.2,修理書 参照

 2
11701-2501005

A25AFXS..AXUH8#

MARK 5,NO.1,修理書 参照

 3
11701-2501004

A25AFXS..AXUH8#

MARK 4,NO.1,修理書 参照

 3
11701-2501001

A25AFXS..AXUH8#

MARK 1,NO.1,修理書 参照

 3
11701-2502002

A25AFXS..AXUH8#

MARK 2,NO.2,修理書 参照

 2
11711 - BEARING, CRANKSHAFT
11701-2501002

A25AFXS..AXUH8#

MARK 2,NO.1,修理書 参照

 3
11701-2501003

A25AFXS..AXUH8#

MARK 3,NO.1,修理書 参照

 3
11701-2502001

A25AFXS..AXUH8#

MARK 1,NO.2,修理書 参照

 2
11701-2502004

A25AFXS..AXUH8#

MARK 4,NO.2,修理書 参照

 2
11701-2502003

A25AFXS..AXUH8#

MARK 3,NO.2,修理書 参照

 2
11701-2502005

A25AFXS..AXUH8#

MARK 5,NO.2,修理書 参照

 2
11701-2501005

A25AFXS..AXUH8#

MARK 5,NO.1,修理書 参照

 3
11701-2501004

A25AFXS..AXUH8#

MARK 4,NO.1,修理書 参照

 3
11701-2501001

A25AFXS..AXUH8#

MARK 1,NO.1,修理書 参照

 3
11701-2502002

A25AFXS..AXUH8#

MARK 2,NO.2,修理書 参照

 2
11791 - WASHER, CRANKSHAFT THRUST, UPPER
11791-25030

A25AFXS..AXUH8#

STD

 2
11791-25040

A25AFXS..AXUH8#

STD

 2
11791 - WASHER, CRANKSHAFT THRUST, UPPER
11791-25030

A25AFXS..AXUH8#

STD

 2
11791-25040

A25AFXS..AXUH8#

STD

 2
13011 - RING SET, PISTON
13011-25080

A25AFXS..AXUH8#

STD

 1
13041 - BEARING, CONNECTING ROD
13041-2502001

A25AFXS..AXUH8#

MARK 1,修理書参照

 4
13041-2502002

A25AFXS..AXUH8#

MARK 2,修理書参照

 4
13041-2502003

A25AFXS..AXUH8#

MARK 3,修理書参照

 4
13101 - PISTON SUB-ASSY, W/PIN
13101-25040

A25AFXS..AXUH8#

STD

 4
13101A - RING, HOLE SNAP(FOR PISTON PIN)
90520-21024

A25AFXS..AXUH8#

 8
13101A - RING, HOLE SNAP(FOR PISTON PIN)
90520-21024

A25AFXS..AXUH8#

 8
13201 - ROD SUB-ASSY, CONNECTING
13201-29815A0

A25AFXS..AXUH8#

MARK A,修理書参照

 4
13201-29815B0

A25AFXS..AXUH8#

MARK B,修理書参照

 4
13201-29815C0

A25AFXS..AXUH8#

MARK C,修理書参照

 4
13265 - BOLT, CONNECTING ROD
13265-25020

A25AFXS..AXUH8#

 8
13405 - FLYWHEEL SUB-ASSY
13451-25030

A25AFXS..AXUH8#

 1
13405A - PIN, STRAIGHT(FOR FLYWHEEL)
90250-08120

A25AFXS..AXUH8#

長さ=18,外径=8

 3
13405B - BOLT, FLYWHEEL SETTING
90105-12404

A25AFXS..AXUH8#

 8
13411 - CRANKSHAFT
13401-25010

A25AFXS..AXUH8#

 1
13411C - PIN, STRAIGHT(FOR CRANKSHAFT)
90250-06035

A25AFXS..AXUH8#

 1
13470 - PULLEY ASSY, CRANKSHAFT
13470-25020

A25AFXS..AXUH8#

 1
13471A - KEY, CRANKSHAFT(FOR CRANKSHAFT PULLEY SET)
90280-04001

A25AFXS..AXUH8#

 2
13471C - BOLT(FOR CRANKSHAFT PULLEY SET)
90119-16020

A25AFXS..AXUH8#

 1
13519B - SPROCKET, OIL PUMP DRIVE
13519-25010

A25AFXS..AXUH8#

 1
13521 - GEAR OR SPROCKET, CRANKSHAFT TIMING
13521-25010

A25AFXS..AXUH8#

 1
19315 - PLATE, CRANK ANGLE SENSOR, NO.1
19315-25011

A25AFXS..AXUH8#

 1
