GDH303W-RDTGY (2019)

Toyota Granace

Production Dec 2019 - Sep 9999
Engine 1GDFTV
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

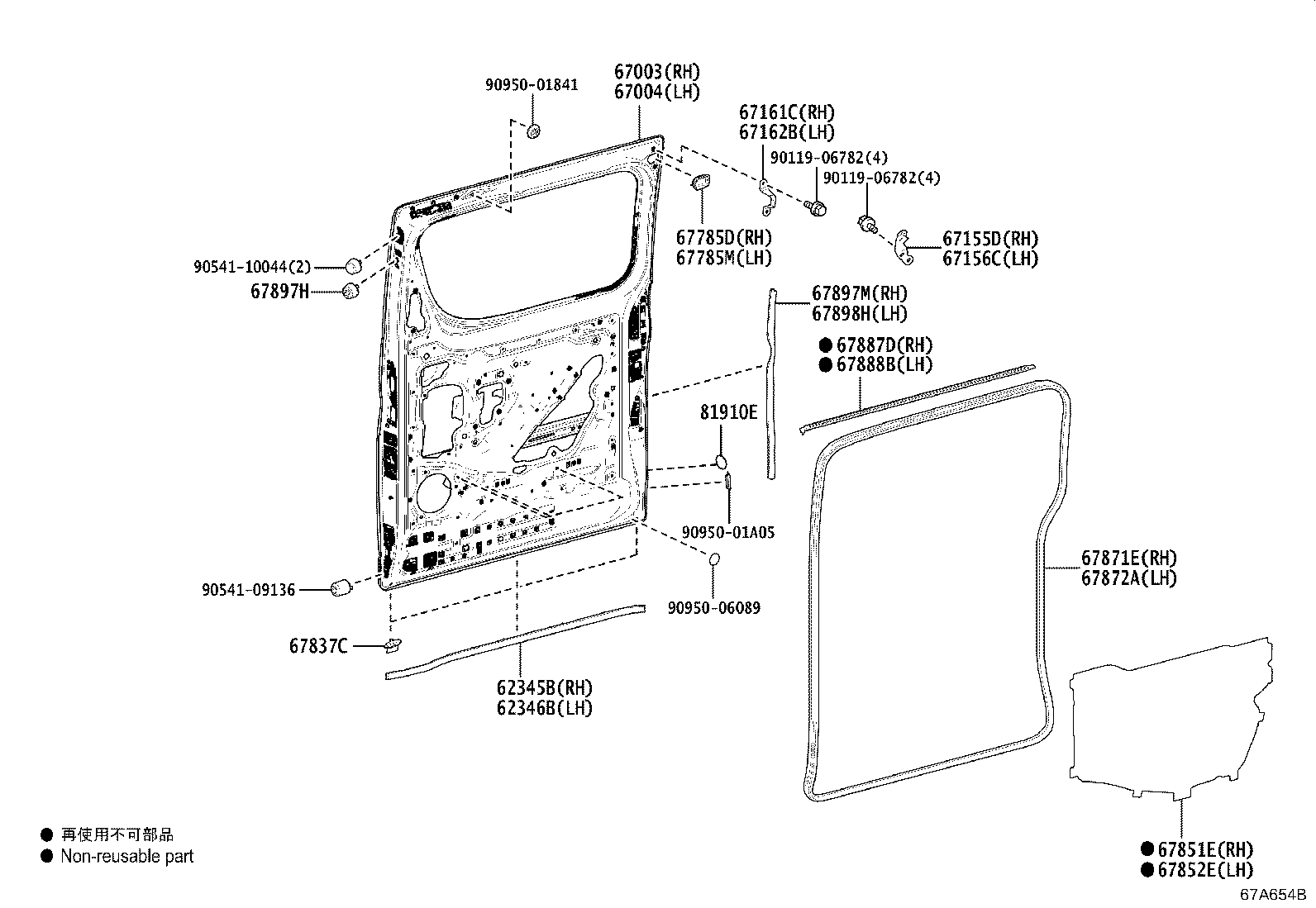

ILLUST NO. 1 OF 2(1912- )

Click highlighted areas on diagram

ドア パネル

diagram 62345B 62346B 67003 67004 67155D 67156C 67161C 67162B 67785D 67785M 67837C 67851E 67852E 67871E 67872A 67887D 67888B 67897H 67897M 67898H 81910E 9011906782 9011906782 9054109136 9054110044 9095001841 9095001A05 9095006089
Part # Description Qty Price
62345B - WEATHERSTRIP, SLIDE DOOR, NO.3 RH
62345-26010

GDH303

1
62346B - WEATHERSTRIP, SLIDE DOOR, NO.3 LH
62346-26010

GDH303

1
67003 - PANEL SUB-ASSY, REAR DOOR, RH
67003-26561

GDH303

1
67004 - PANEL SUB-ASSY, REAR DOOR, LH
67004-26831

GDH303

1
67155D - BRACKET, REAR DOOR CORNER, RH
67155-26060

GDH303

1
67156C - BRACKET, REAR DOOR CORNER, LH
67156-26020

GDH303

1
67161C - EXTENSION, SLIDE DOOR INSIDE PANEL, UPPER RH
67161-26030

GDH303

1
67162B - EXTENSION, SLIDE DOOR INSIDE PANEL, UPPER LH
67162-26030

GDH303

1
67785D - COVER, REAR DOOR TRIM, UPPER RH
67785-26010

GDH303

1
67785M - COVER, REAR DOOR TRIM, UPPER LH
67785-26010

GDH303

1
67837C - SEAL, REAR DOOR DUST PROOF
67837-48050

GDH303

4
67851E - COVER, SLIDE DOOR SERVICE HOLE, RH
67851-26070

GDH303

1
67852E - COVER, SLIDE DOOR SERVICE HOLE, LH
67852-26040

GDH303

1
67871E - WEATHERSTRIP, SLIDE DOOR, NO.1 RH
67871-26060

GDH303

1
67872A - WEATHERSTRIP, SLIDE DOOR, NO.1 LH
67872-26060

GDH303

1
67887D - WEATHERSTRIP, SLIDE DOOR, NO.2 RH
67887-26040

GDH303

1
67888B - WEATHERSTRIP, SLIDE DOOR, NO.2 LH
67888-26040

GDH303

1
67897H - CUSHION, REAR DOOR
67897-26050

GDH303

1
67897M - WEATHERSTRIP, SLIDE DOOR, NO.4 RH
67897-26040

GDH303

1
67898H - WEATHERSTRIP, SLIDE DOOR, NO.4 LH
67898-26040

GDH303

1
81910E - REFLECTOR ASSY, REFLEX
81910-21030

GDH303

1
Common parts
90119-06782
90541-09136
90541-10044
90950-01841
90950-01A05
90950-06089

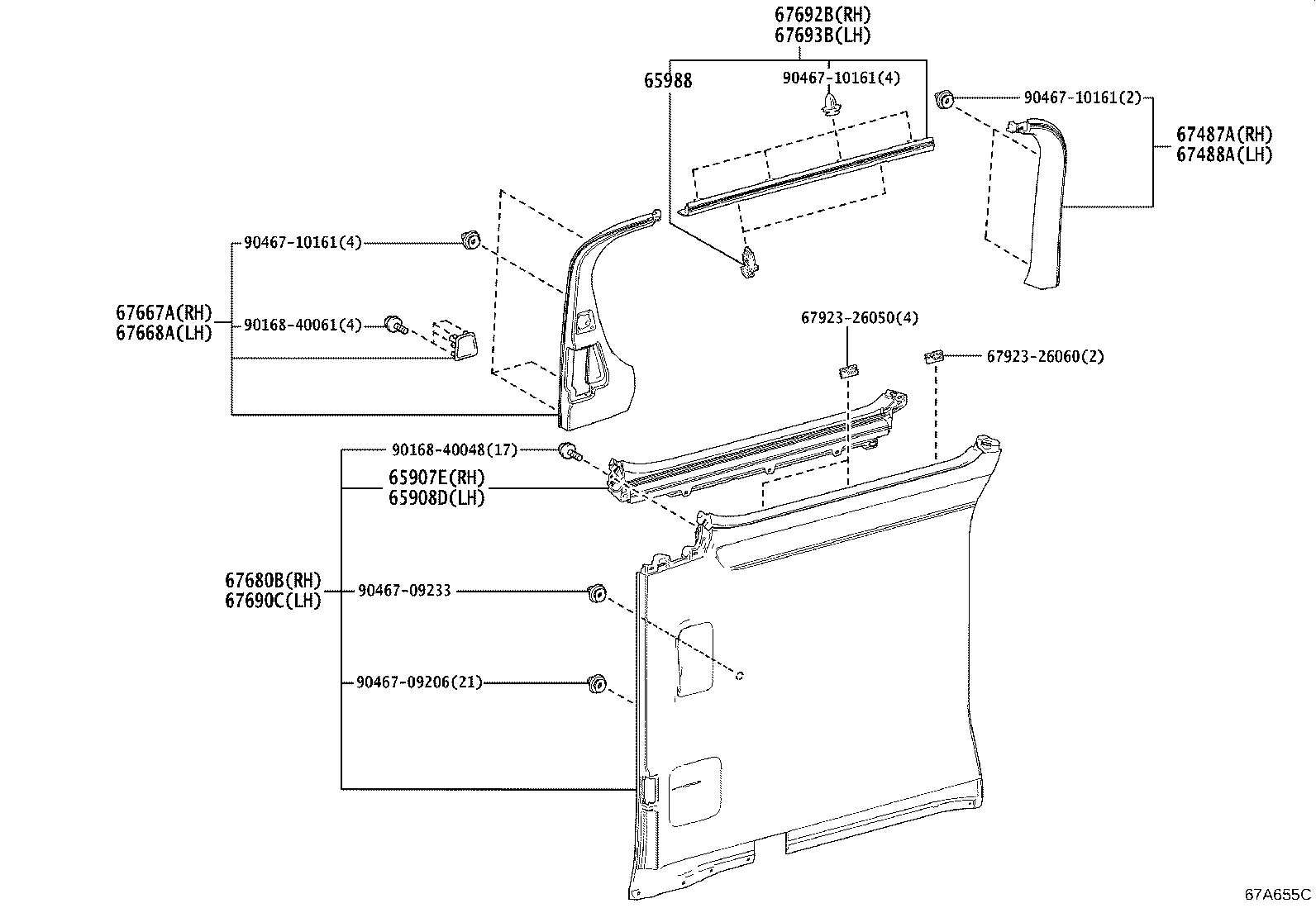

ILLUST NO. 2 OF 2(1912- )

Click highlighted areas on diagram

ドア トリム

diagram 65907E 65908D 65988 67487A 67488A 67667A 67668A 67680B 67690C 67692B 67693B 6792326050 6792326060 9016840048 9016840061 9046709206 9046709233 9046710161 9046710161 9046710161
Part # Description Qty Price
65907E - CURTAIN SUB-ASSY, REAR RH
65907-26070C0

GDH303

BLACK,TRIM2#

1
65908D - CURTAIN SUB-ASSY, REAR LH
65908-26060C0

GDH303

BLACK,TRIM2#

1
65988 - HOOK, SUNSHADE
65988-26020

GDH303

4
67487A - GARNISH, REAR DOOR REAR GUIDE BRACKET, RH
67487-26010C0

GDH303

BLACK,TRIM2#

1
67488A - GARNISH, REAR DOOR REAR GUIDE BRACKET, LH
67488-26010C0

GDH303

BLACK,TRIM2#

1
67667A - GARNISH, SLIDE DOOR WINDOW, RH
67667-26080C0

GDH303

BLACK,TRIM2#

1
67668A - GARNISH, SLIDE DOOR WINDOW, LH
67668-26090C0

GDH303

BLACK,TRIM2#

1
67680B - BOARD ASSY, SLIDE DOOR TRIM, RH
67680-26120C0

GDH303..G

BLACK,TRIM2#

1
67690C - BOARD ASSY, SLIDE DOOR TRIM, LH
67690-26180C0

GDH303..G

BLACK,TRIM2#

1
67692B - COVER, SLIDE DOOR TRIM, UPPER RH
67692-26050C0

GDH303

BLACK,TRIM2#

1
67693B - COVER, SLIDE DOOR TRIM, UPPER LH
67693-26070C0

GDH303

BLACK,TRIM2#

1
Common parts
67923-26050
67923-26060
90168-40048
90168-40061
90467-09206
90467-09233
90467-10161
