BU112D-TMMMS3 (1995)

Toyota Dyna 200/Toyoace G25

Production May 1995 - May 1999
Engine 15BF
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

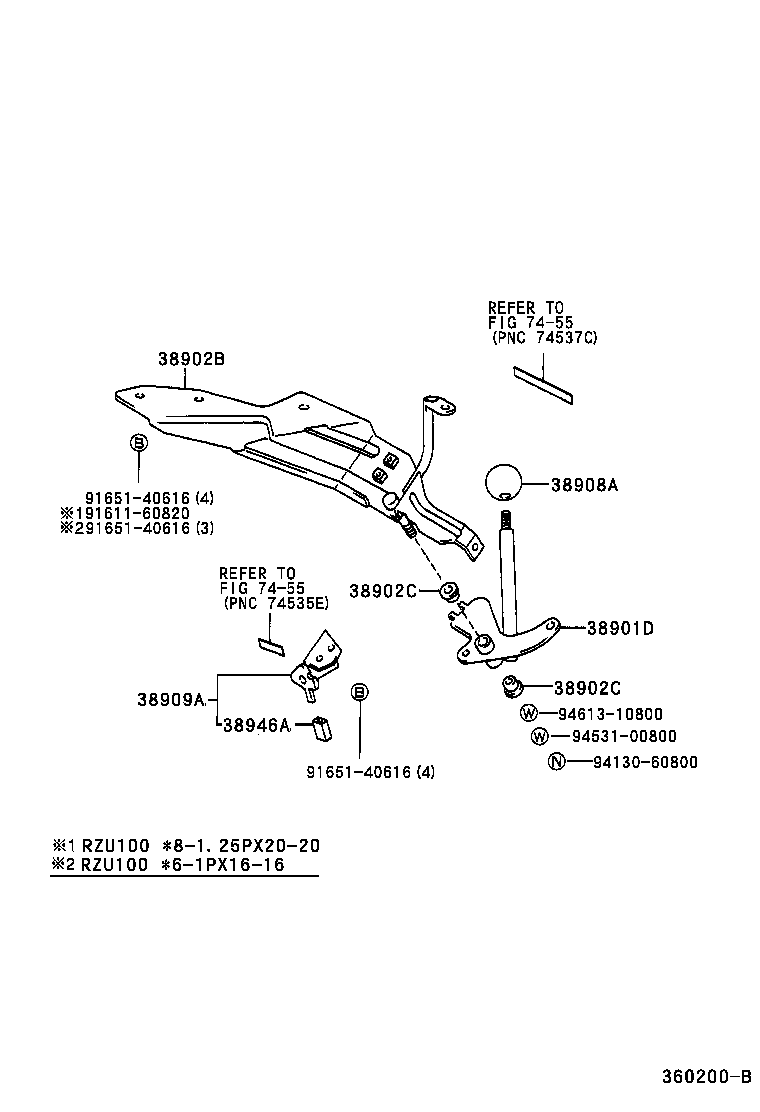

ILLUST NO. 1 OF 2(9505- )BU102..T4..20T..CBU..5F ; (9505- )BU102..DM6,T2,T3..DSL..5F ; (9505-

Click highlighted areas on diagram

diagram 38901D 38902B 38902C 38902C 38908A 9161160616 9161160820 9165140616 9413060800 9453100800 9461310800
Part # Description Qty Price
38901D - LEVER SUB-ASSY, VALVE CONTROL
38901-37010

BU172..IV4;BU112,162..DMP;BU112..T3..4FC;BU102..03S..(20T,30T)..IV3..5F;BU102..(DM2,DM3,DM5,T2,T3)..20T..CBU..5F

1
38901-37010

BU172..IV4;BU112,162..DMP;BU112..T3..4FC;BU102..03S..(20T,30T)..IV3..5F;BU102..(DM2,DM3,DM5,T2,T3)..20T..CBU..5F

1
38901-37010

BU172..IV4;BU102..20T..CBU;BU112..30T..4FC;BU112..T3..IV3..4FC;BU102,RZU100..T3..LPGB;BU112..DM7..20T..CBU..4FC;BU107,XZU130..(DM7,T2,T4)..CBU..5F;BU102,107..03S..(20T,30T)..DSL..IV3..5F;BU112,132,162,RZU100..(DM5,DM7,DM8,TL4)..5F

1
38901-37010

BU172..IV4;BU102..20T..CBU;BU112..30T..4FC;BU112..T3..IV3..4FC;BU102,RZU100..T3..LPGB;BU112..DM7..20T..CBU..4FC;BU107,XZU130..(DM7,T2,T4)..CBU..5F;BU102,107..03S..(20T,30T)..DSL..IV3..5F;BU112,132,162,RZU100..(DM5,DM7,DM8,TL4)..5F

1
38901-37010

BU172..IV4;BU107..03S..5F;BU112..T3..4FC;BU112,162..DMP..20T;BU112..30T..IV3..5F;BU112,XZU130..30T..CBU;BU102..03S..20T..CBU..5F;BU102..03S..(20T,30T)..IV3..5F

1
38901-37010

BU172..IV4;BU107..03S..5F;BU112..T3..4FC;BU112,162..DMP..20T;BU112..30T..IV3..5F;BU112,XZU130..30T..CBU;BU102..03S..20T..CBU..5F;BU102..03S..(20T,30T)..IV3..5F

1
38902B - BRACKET SUB-ASSY, VALVE CONTROL LEVER
38902-37010

BU112,162..DMP;BU112..T3..4FC;BU102..03S..(20T,30T)..IV3..5F;BU102..(DM2,DM3,DM5,T2,T3)..20T..CBU..5F

1
38902-37010

BU112,162..DMP;BU112..T3..4FC;BU102..03S..(20T,30T)..IV3..5F;BU102..(DM2,DM3,DM5,T2,T3)..20T..CBU..5F

1
38902-37011

BU102..20T..CBU;BU112..30T..4FC;BU112..T3..IV3..4FC;BU102,RZU100..T3..LPGB;BU112..DM7..20T..CBU..4FC;BU107,XZU130..(DM7,T2,T4)..CBU..5F;BU102,107..03S..(20T,30T)..DSL..IV3..5F;BU112,132,162,RZU100..(DM5,DM7,DM8,TL4)..5F

1
38902-37011

BU102..20T..CBU;BU112..30T..4FC;BU112..T3..IV3..4FC;BU102,RZU100..T3..LPGB;BU112..DM7..20T..CBU..4FC;BU107,XZU130..(DM7,T2,T4)..CBU..5F;BU102,107..03S..(20T,30T)..DSL..IV3..5F;BU112,132,162,RZU100..(DM5,DM7,DM8,TL4)..5F

1
38902-37010

BU107..03S..5F;BU112..T3..4FC;BU112,162..DMP..20T;BU112..30T..IV3..5F;BU112,XZU130..30T..CBU;BU102..03S..20T..CBU..5F;BU102..03S..(20T,30T)..IV3..5F

1
38902-37010

BU107..03S..5F;BU112..T3..4FC;BU112,162..DMP..20T;BU112..30T..IV3..5F;BU112,XZU130..30T..CBU;BU102..03S..20T..CBU..5F;BU102..03S..(20T,30T)..IV3..5F

1
38902C - BUSH (FOR VALVE CONTROL LEVER)
90386-13007

BU172..IV4;BU112,162..DMP;BU112..T3..4FC;BU102..03S..(20T,30T)..IV3..5F;BU102..(DM2,DM3,DM5,T2,T3)..20T..CBU..5F

2
90386-13007

BU172..IV4;BU112,162..DMP;BU112..T3..4FC;BU102..03S..(20T,30T)..IV3..5F;BU102..(DM2,DM3,DM5,T2,T3)..20T..CBU..5F

2
90386-13007

BU172..IV4;BU107..03S..5F;BU112..T3..4FC;BU112,162..DMP..20T;BU112..30T..IV3..5F;BU112,XZU130..30T..CBU;BU102..03S..20T..CBU..5F;BU102..03S..(20T,30T)..IV3..5F

2
90386-13007

BU172..IV4;BU107..03S..5F;BU112..T3..4FC;BU112,162..DMP..20T;BU112..30T..IV3..5F;BU112,XZU130..30T..CBU;BU102..03S..20T..CBU..5F;BU102..03S..(20T,30T)..IV3..5F

2
90386-13007

BU172..IV4;BU102..20T..CBU;BU112..30T..4FC;BU112..T3..IV3..4FC;BU102,RZU100..T3..LPGB;BU112..DM7..20T..CBU..4FC;BU107,XZU130..(DM7,T2,T4)..CBU..5F;BU102,107..03S..(20T,30T)..DSL..IV3..5F;BU112,132,162,RZU100..(DM5,DM7,DM8,TL4)..5F

2
90386-13007

BU172..IV4;BU102..20T..CBU;BU112..30T..4FC;BU112..T3..IV3..4FC;BU102,RZU100..T3..LPGB;BU112..DM7..20T..CBU..4FC;BU107,XZU130..(DM7,T2,T4)..CBU..5F;BU102,107..03S..(20T,30T)..DSL..IV3..5F;BU112,132,162,RZU100..(DM5,DM7,DM8,TL4)..5F

2
38902C - BUSH (FOR VALVE CONTROL LEVER)
90386-13007

BU172..IV4;BU112,162..DMP;BU112..T3..4FC;BU102..03S..(20T,30T)..IV3..5F;BU102..(DM2,DM3,DM5,T2,T3)..20T..CBU..5F

2
90386-13007

BU172..IV4;BU112,162..DMP;BU112..T3..4FC;BU102..03S..(20T,30T)..IV3..5F;BU102..(DM2,DM3,DM5,T2,T3)..20T..CBU..5F

2
90386-13007

BU172..IV4;BU107..03S..5F;BU112..T3..4FC;BU112,162..DMP..20T;BU112..30T..IV3..5F;BU112,XZU130..30T..CBU;BU102..03S..20T..CBU..5F;BU102..03S..(20T,30T)..IV3..5F

2
90386-13007

BU172..IV4;BU107..03S..5F;BU112..T3..4FC;BU112,162..DMP..20T;BU112..30T..IV3..5F;BU112,XZU130..30T..CBU;BU102..03S..20T..CBU..5F;BU102..03S..(20T,30T)..IV3..5F

2
90386-13007

BU172..IV4;BU102..20T..CBU;BU112..30T..4FC;BU112..T3..IV3..4FC;BU102,RZU100..T3..LPGB;BU112..DM7..20T..CBU..4FC;BU107,XZU130..(DM7,T2,T4)..CBU..5F;BU102,107..03S..(20T,30T)..DSL..IV3..5F;BU112,132,162,RZU100..(DM5,DM7,DM8,TL4)..5F

2
90386-13007

BU172..IV4;BU102..20T..CBU;BU112..30T..4FC;BU112..T3..IV3..4FC;BU102,RZU100..T3..LPGB;BU112..DM7..20T..CBU..4FC;BU107,XZU130..(DM7,T2,T4)..CBU..5F;BU102,107..03S..(20T,30T)..DSL..IV3..5F;BU112,132,162,RZU100..(DM5,DM7,DM8,TL4)..5F

2
38908A - KNOB SUB-ASSY, CONTROL LEVER
38908-96304

BU112..T3..4FC;BU112..30T..IV3..5F;BU112,XZU130..30T..CBU;BU102,112,162..(DM2,DM3,DM5,DM7,DM8)..20T

1
38908-96304

BU112..T3..4FC;BU112..30T..IV3..5F;BU112,XZU130..30T..CBU;BU102,112,162..(DM2,DM3,DM5,DM7,DM8)..20T

1
38908-96304

XZU130..CBU;BU112..30T..4FC;BU112..T3..IV3..4FC;BU112..DM7..20T..CBU..4FC;BU102,112,162,RZU100..(DM2,DM3,DM5,DM7,DM8)..5F

1
38908-96304

XZU130..CBU;BU112..30T..4FC;BU112..T3..IV3..4FC;BU112..DM7..20T..CBU..4FC;BU102,112,162,RZU100..(DM2,DM3,DM5,DM7,DM8)..5F

1
Common parts
91611-60616
91611-60820
91651-40616
94130-60800
94531-00800
94613-10800

ILLUST NO. 1 OF 2(9505- )BU102,112,162,RZU100..DM2,DM5,DM7,DM8..5F

Click highlighted areas on diagram

diagram 38901D 38902B 38902C 38902C 38908A 38909A 38946A 7455 7455 9161160820 9165140616 9165140616 9165140616 9413060800 9453100800 9461310800
Part # Description Qty Price
38901D - LEVER SUB-ASSY, VALVE CONTROL
38901-37010

BU172..IV4;BU112,162..DMP;BU112..T3..4FC;BU102..03S..(20T,30T)..IV3..5F;BU102..(DM2,DM3,DM5,T2,T3)..20T..CBU..5F

1
38901-37010

BU172..IV4;BU102..20T..CBU;BU112..30T..4FC;BU112..T3..IV3..4FC;BU102,RZU100..T3..LPGB;BU112..DM7..20T..CBU..4FC;BU107,XZU130..(DM7,T2,T4)..CBU..5F;BU102,107..03S..(20T,30T)..DSL..IV3..5F;BU112,132,162,RZU100..(DM5,DM7,DM8,TL4)..5F

1
38901-37010

BU172..IV4;BU107..03S..5F;BU112..T3..4FC;BU112,162..DMP..20T;BU112..30T..IV3..5F;BU112,XZU130..30T..CBU;BU102..03S..20T..CBU..5F;BU102..03S..(20T,30T)..IV3..5F

1
38902B - BRACKET SUB-ASSY, VALVE CONTROL LEVER
38902-37010

BU112,162..DMP;BU112..T3..4FC;BU102..03S..(20T,30T)..IV3..5F;BU102..(DM2,DM3,DM5,T2,T3)..20T..CBU..5F

1
38902-37011

BU102..20T..CBU;BU112..30T..4FC;BU112..T3..IV3..4FC;BU102,RZU100..T3..LPGB;BU112..DM7..20T..CBU..4FC;BU107,XZU130..(DM7,T2,T4)..CBU..5F;BU102,107..03S..(20T,30T)..DSL..IV3..5F;BU112,132,162,RZU100..(DM5,DM7,DM8,TL4)..5F

1
38902-37010

BU107..03S..5F;BU112..T3..4FC;BU112,162..DMP..20T;BU112..30T..IV3..5F;BU112,XZU130..30T..CBU;BU102..03S..20T..CBU..5F;BU102..03S..(20T,30T)..IV3..5F

1
38902C - BUSH (FOR VALVE CONTROL LEVER)
90386-13007

BU172..IV4;BU112,162..DMP;BU112..T3..4FC;BU102..03S..(20T,30T)..IV3..5F;BU102..(DM2,DM3,DM5,T2,T3)..20T..CBU..5F

2
90386-13007

BU172..IV4;BU107..03S..5F;BU112..T3..4FC;BU112,162..DMP..20T;BU112..30T..IV3..5F;BU112,XZU130..30T..CBU;BU102..03S..20T..CBU..5F;BU102..03S..(20T,30T)..IV3..5F

2
90386-13007

BU172..IV4;BU102..20T..CBU;BU112..30T..4FC;BU112..T3..IV3..4FC;BU102,RZU100..T3..LPGB;BU112..DM7..20T..CBU..4FC;BU107,XZU130..(DM7,T2,T4)..CBU..5F;BU102,107..03S..(20T,30T)..DSL..IV3..5F;BU112,132,162,RZU100..(DM5,DM7,DM8,TL4)..5F

2
38902C - BUSH (FOR VALVE CONTROL LEVER)
90386-13007

BU172..IV4;BU112,162..DMP;BU112..T3..4FC;BU102..03S..(20T,30T)..IV3..5F;BU102..(DM2,DM3,DM5,T2,T3)..20T..CBU..5F

2
90386-13007

BU172..IV4;BU107..03S..5F;BU112..T3..4FC;BU112,162..DMP..20T;BU112..30T..IV3..5F;BU112,XZU130..30T..CBU;BU102..03S..20T..CBU..5F;BU102..03S..(20T,30T)..IV3..5F

2
90386-13007

BU172..IV4;BU102..20T..CBU;BU112..30T..4FC;BU112..T3..IV3..4FC;BU102,RZU100..T3..LPGB;BU112..DM7..20T..CBU..4FC;BU107,XZU130..(DM7,T2,T4)..CBU..5F;BU102,107..03S..(20T,30T)..DSL..IV3..5F;BU112,132,162,RZU100..(DM5,DM7,DM8,TL4)..5F

2
38908A - KNOB SUB-ASSY, CONTROL LEVER
38908-96304

BU112..T3..4FC;BU112..30T..IV3..5F;BU112,XZU130..30T..CBU;BU102,112,162..(DM2,DM3,DM5,DM7,DM8)..20T

1
38908-96304

XZU130..CBU;BU112..30T..4FC;BU112..T3..IV3..4FC;BU112..DM7..20T..CBU..4FC;BU102,112,162,RZU100..(DM2,DM3,DM5,DM7,DM8)..5F

1
38909A - LOCK SUB-ASSY, VALVE CONTROL
38909-37010

BU112..T3..4FC;BU112..30T..IV3..5F;BU112,XZU130..30T..CBU;BU102,112,162..(DM2,DM3,DM5,DM7,DM8)..20T

1
38909-37010

XZU130..CBU;BU112..30T..4FC;BU112..T3..IV3..4FC;BU112..DM7..20T..CBU..4FC;BU102,112,162,RZU100..(DM2,DM3,DM5,DM7,DM8)..5F

1
38946A - KNOB, VALVE LOCK LEVER
38946-96302

BU112..T3..4FC;BU112..30T..IV3..5F;BU112,XZU130..30T..CBU;BU102,112,162..(DM2,DM3,DM5,DM7,DM8)..20T

1
38946-96302

BU102,112,162,RZU100..(DM2,DM3,DM5,DM7,DM8)..5F

1
Common parts
91611-60820
91651-40616
94130-60800
94531-00800
94613-10800
Linked diagrams
7455

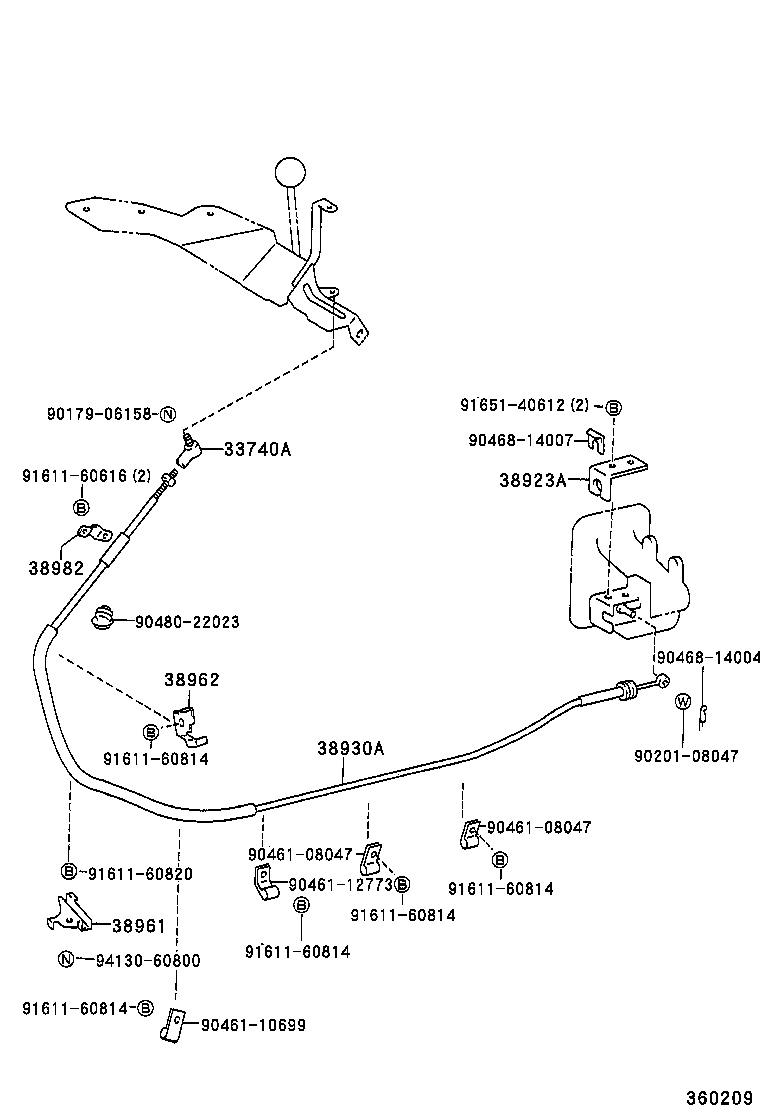

ILLUST NO. 2 OF 2(9505- )BU102..T4..20T..CBU..5F ; (9505- )BU102..DM6,T2,T3..DSL..5F ; (9505-

Click highlighted areas on diagram

diagram 33740A 33740A 38904C 38907E 38920A 38930A 38961 38962 38982 38982 9017906158 9017906158 9024908001 9046108047 9046108047 9046108047 9046108202 9161160616 9161160616 9161160812 9161160814 9161160816 9161160816 9161160820 9161160820 9161160820 9413060800 9616000600
Part # Description Qty Price
33740A - END ASSY, PUSH-PULL CONTROL CABLE
33740-96301

BU112..T3..4FC;BU102,112,162..DM2,DM3,DM5,DM7,DM8

1
33740-96301

BU112..T3..IV3..4FC;BU102,112,162,RZU100..DM2,DM3,DM5,DM7,DM8

1
33740A - END ASSY, PUSH-PULL CONTROL CABLE
33740-96301

BU112..T3..4FC;BU102,112,162..DM2,DM3,DM5,DM7,DM8

1
33740-96301

BU112..T3..IV3..4FC;BU102,112,162,RZU100..DM2,DM3,DM5,DM7,DM8

1
38930A - CABLE ASSY, PUSH PULL
38930-37010

BU112..DMP..20T..5F

1
38961 - BRACKET, CABLE CLAMP, NO.1
38961-37040

BU112,162..DMP;BU112..T3..4FC;BU102..03S..(20T,30T)..IV3..5F;BU102..(DM2,DM5,T2,T3)..20T..CBU..5F

1
38961-37040

BU112..T3..IV3..4FC;BU102,RZU100..T3..LPGB;BU112,162,RZU100..DM5,DM7,DM8;BU102..(DM2,DM5,T3)..20T..CBU;BU107,XZU130..(DM7,T2,T4)..CBU..5F;BU102,107..03S..(20T,30T)..DSL..IV3..5F

1
38961-37040

XZU130..CBU;BU112,162..DMP;BU107..03S..5F;BU112..T3..4FC;BU102..03S..(20T,30T)..IV3..5F;BU102..(DM2,DM5,T2,T3,T4)..20T..CBU..5F

1
38962 - BRACKET, CABLE CLAMP, NO.2
38962-37010

BU172..IV4;BU112,162..DMP;BU112..T3..4FC;BU102..03S..(20T,30T)..IV3..5F;BU102..(DM2,DM3,DM5,T2,T3)..20T..CBU..5F

1
38962-37010

BU172..IV4;XZU130..CBU;BU112,162..DMP;BU107..03S..5F;BU112..T3..4FC;BU132..TL4..5F;BU102..03S..20T..CBU..5F;BU102..03S..(20T,30T)..IV3..5F

1
38962-37010

BU172..IV4;BU132..TL4..5F;BU102..20T..CBU;BU112..T3..IV3..4FC;BU102,RZU100..T3..LPGB;BU112,162,RZU100..DM5,DM7,DM8;BU107,XZU130..(DM7,T2,T4)..CBU..5F;BU102,107..03S..(20T,30T)..DSL..IV3..5F

1
38982 - CLAMP, PUSH PULL CABLE, NO.1
38982-96302

XZU130..CBU;BU112..T3..IV3..4FC;BU102,112,162,RZU100..DM2,DM3,DM5,DM7,DM8

1
38982-96302

XZU130..CBU;BU112..T3..4FC;BU102,112,162..DM2,DM3,DM5,DM7,DM8

1
38982 - CLAMP, PUSH PULL CABLE, NO.1
38982-96302

XZU130..CBU;BU112..T3..IV3..4FC;BU102,112,162,RZU100..DM2,DM3,DM5,DM7,DM8

1
38982-96302

XZU130..CBU;BU112..T3..4FC;BU102,112,162..DM2,DM3,DM5,DM7,DM8

1
Common parts
90179-06158
90249-08001
90461-08047
90461-08202
91611-60616
91611-60812
91611-60814
91611-60816
91611-60820
94130-60800
96160-00600

ILLUST NO. 2 OF 2(9505- )BU112..DMP..20T..5F

Click highlighted areas on diagram

diagram 33740A 38923A 38930A 38961 38962 38982 9017906158 9020108047 9046108047 9046108047 9046110699 9046112773 9046814004 9046814007 9048022023 9161160616 9161160814 9161160814 9161160814 9161160814 9161160814 9161160820 9165140612 9413060800
Part # Description Qty Price
33740A - END ASSY, PUSH-PULL CONTROL CABLE
33740-96301

BU112..T3..4FC;BU102,112,162..DM2,DM3,DM5,DM7,DM8

1
33740-96301

BU112..T3..IV3..4FC;BU102,112,162,RZU100..DM2,DM3,DM5,DM7,DM8

1
38923A - PROTECTOR, POWER TAKE-OFF CONTROL
38923-36011

BU112..T3..4FC;BU112..30T..4FC;BU102,112,162..(DM2,DM5,DM7,DM8)..20T

1
38923-36011

BU112..30T..4FC;BU112..T3..IV3..4FC;BU102,112,162,RZU100..(DM2,DM5,DM7,DM8)..20T

1
38930A - CABLE ASSY, PUSH PULL
38930-37010

BU112..DMP..20T..5F

1
38961 - BRACKET, CABLE CLAMP, NO.1
38961-37040

BU112,162..DMP;BU112..T3..4FC;BU102..03S..(20T,30T)..IV3..5F;BU102..(DM2,DM5,T2,T3)..20T..CBU..5F

1
38961-37040

BU112..T3..IV3..4FC;BU102,RZU100..T3..LPGB;BU112,162,RZU100..DM5,DM7,DM8;BU102..(DM2,DM5,T3)..20T..CBU;BU107,XZU130..(DM7,T2,T4)..CBU..5F;BU102,107..03S..(20T,30T)..DSL..IV3..5F

1
38961-37040

XZU130..CBU;BU112,162..DMP;BU107..03S..5F;BU112..T3..4FC;BU102..03S..(20T,30T)..IV3..5F;BU102..(DM2,DM5,T2,T3,T4)..20T..CBU..5F

1
38962 - BRACKET, CABLE CLAMP, NO.2
38962-37010

BU172..IV4;BU112,162..DMP;BU112..T3..4FC;BU102..03S..(20T,30T)..IV3..5F;BU102..(DM2,DM3,DM5,T2,T3)..20T..CBU..5F

1
38962-37010

BU172..IV4;XZU130..CBU;BU112,162..DMP;BU107..03S..5F;BU112..T3..4FC;BU132..TL4..5F;BU102..03S..20T..CBU..5F;BU102..03S..(20T,30T)..IV3..5F

1
38962-37010

BU172..IV4;BU132..TL4..5F;BU102..20T..CBU;BU112..T3..IV3..4FC;BU102,RZU100..T3..LPGB;BU112,162,RZU100..DM5,DM7,DM8;BU107,XZU130..(DM7,T2,T4)..CBU..5F;BU102,107..03S..(20T,30T)..DSL..IV3..5F

1
38982 - CLAMP, PUSH PULL CABLE, NO.1
38982-96302

XZU130..CBU;BU112..T3..IV3..4FC;BU102,112,162,RZU100..DM2,DM3,DM5,DM7,DM8

1
38982-96302

XZU130..CBU;BU112..T3..4FC;BU102,112,162..DM2,DM3,DM5,DM7,DM8

1
Common parts
90179-06158
90201-08047
90461-08047
90461-10699
90461-12773
90468-14004
90468-14007
90480-22023
91611-60616
91611-60814
91611-60820
91651-40612
94130-60800
