YY131-PSMDS3 (1996)

Toyota Dyna 150/Toyoace G15

Production Oct 1996 - Jul 2001
Engine 3Y
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

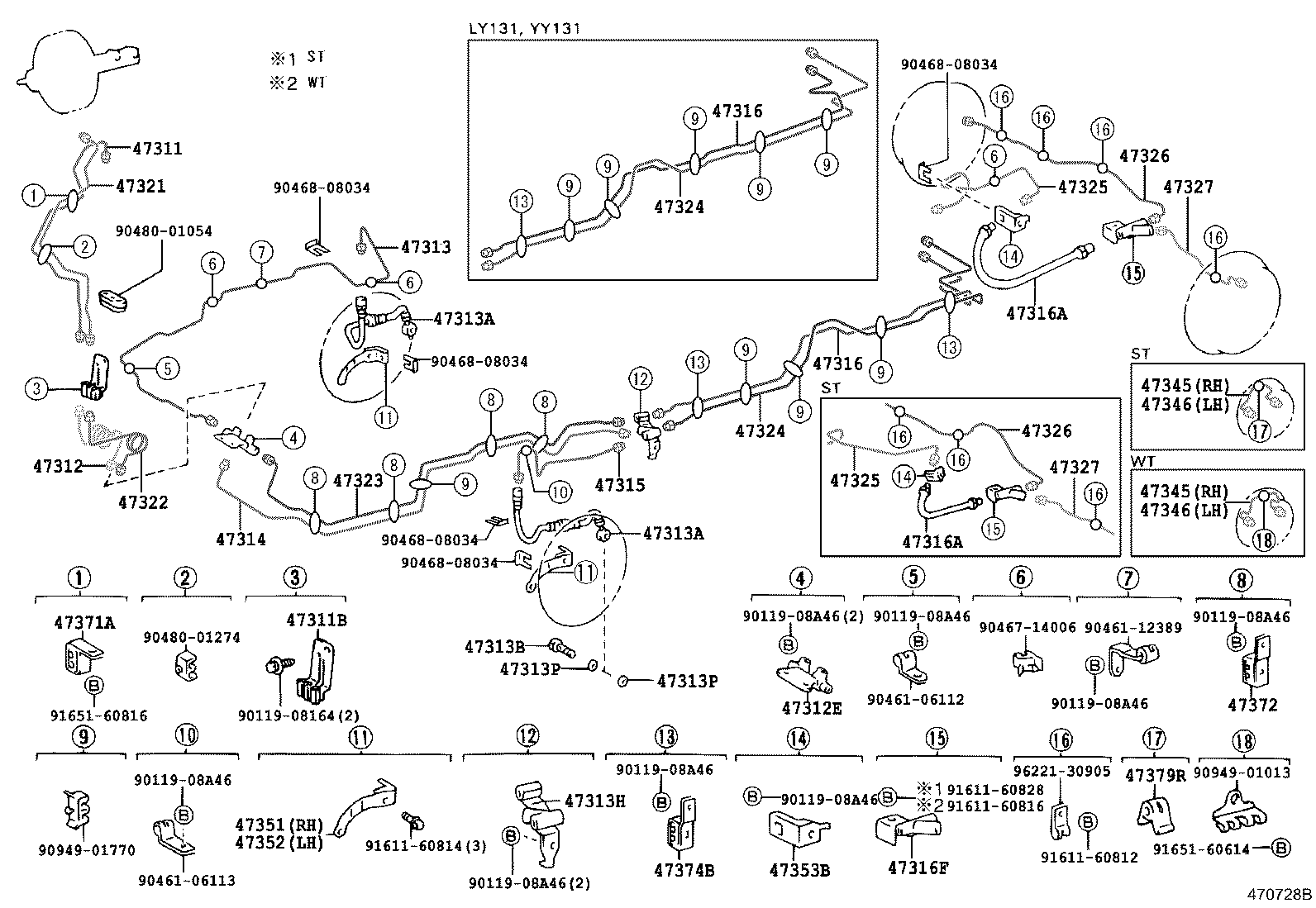

ILLUST NO. 1 OF 2(9610-9905)LY121,131,YY121,131

Click highlighted areas on diagram

diagram 47311 47311B 47312 47312E 47313 47313A 47313A 47313B 47313H 47313P 47313P 47314 47315 47316 47316 47316A 47316A 47316F 47321 47322 47323 47324 47324 47325 47325 47326 47326 47327 47327 47345 47345 47346 47346 47351 47352 47353B 47371A 47372 47374B 47379R 9011908164 9011908A46 9011908A46 9011908A46 9011908A46 9011908A46 9011908A46 9011908A46 9011908A46 9046106112 9046106113 9046112389 9046714006 9046808034 9046808034 9046808034 9046808034 9046808034 9048001054 9048001274 9094901013 9094901770 9161160812 9161160814 9161160816 9161160828 9165160614 9165160816 9622130905
Part # Description Qty Price
47311 - TUBE, FRONT BRAKE, NO.1
47311-25371

LY102,112,122,132,152,162,YY101,121,131

1
47311-25290

LY101,111,121,131,151,161,YY101,121,131

1
47311B - WAY, NO.1(FOR FRONT BRAKE TUBE)
90904-12044

LY101,111,121,131,151,161,YY101,121,131..MTM

1
47312 - TUBE, FRONT BRAKE, NO.2
47312-25170

LY121,131,151,161,YY121,131

1
47312E - WAY, NO.2(FOR FRONT BRAKE TUBE)
90904-13058

LY102,112,122,132,152,162,YY101,121,131

1
90413-10187

LY101,111,121,131,151,161,YY101,121,131

1
47313 - TUBE, FRONT BRAKE, NO.3
47313-25140

LY121,131,151,161,YY121,131

1
47313-25171

LY122,132,152,162,YY121,131

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02522

LY121,131,151,161,YY121,131

2
90947-02F22

LY122,132,152,162,YY121,131

2
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02522

LY121,131,151,161,YY121,131

2
90947-02F22

LY122,132,152,162,YY121,131

2
47313B - BOLT, UNION(FOR FRONT FLEXIBLE HOSE)
90401-10015

LY11#..IV5;LY12#,13#,15#,16#,YY121,131

2
47313H - WAY, NO.3(FOR FRONT BRAKE TUBE)
90904-13023

LY10#,11#,12#,13#,15#,16#,YY101,121,131

1
47313P - GASKET(FOR FRONT FLEXIBLE HOSE)
90430-10074

LY11#..IV5;LY12#,13#,15#,16#,YY121,131

4
47313P - GASKET(FOR FRONT FLEXIBLE HOSE)
90430-10074

LY11#..IV5;LY12#,13#,15#,16#,YY121,131

4
47314 - TUBE, FRONT BRAKE, NO.4
47314-25221

LY122,132,152,162,YY121,131

1
47314-25180

LY121,131,151,161,YY121,131

1
47315 - TUBE, FRONT BRAKE, NO.5
47315-25090

LY12#,13#,15#,16#,YY121,131

1
47316 - TUBE, FRONT BRAKE, NO.6
47316-25210

LY16#..TW2;LY13#,YY131;LY16#..ST..15T

1
47316 - TUBE, FRONT BRAKE, NO.6
47316-25210

LY16#..TW2;LY13#,YY131;LY16#..ST..15T

1
47316A - HOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
90947-02621

LY16#..ST..15T;LY21#,YY211..T4;LY12#,13#,YY121,131..ST;LY15#,16#..(T2,TW2)..125

1
47316A - HOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
90947-02621

LY16#..ST..15T;LY21#,YY211..T4;LY12#,13#,YY121,131..ST;LY15#,16#..(T2,TW2)..125

1
47316F - WAY, 3(FOR REAR BRAKE TUBE)
90413-10147

LY16#..15T;LY16#..TW2;LY20#,21#,YY201,211;LY12#,13#,YY121,131..ST

1
47321 - TUBE, REAR BRAKE, NO.1
47321-25150

LY101,111,121,131,151,161,YY101,121,131

1
47321-25231

LY102,112,122,132,152,162,YY101,121,131

1
47322 - TUBE, REAR BRAKE, NO.2
47322-25150

LY121,131,151,161,YY121,131

1
47323 - TUBE, REAR BRAKE, NO.3
47323-25140

LY121,131,151,161,YY121,131

1
47323-25171

LY122,132,152,162,YY121,131

1
47324 - TUBE, REAR BRAKE, NO.4
47324-25330

LY16#..TW2;LY13#,YY131;LY16#..ST..15T

1
47324 - TUBE, REAR BRAKE, NO.4
47324-25330

LY16#..TW2;LY13#,YY131;LY16#..ST..15T

1
47325 - TUBE, REAR BRAKE, NO.5
47325-25260

LY16#..TW2;LY16#..ST..15T;LY12#,13#,YY121,131..ST

1
47325 - TUBE, REAR BRAKE, NO.5
47325-25260

LY16#..TW2;LY16#..ST..15T;LY12#,13#,YY121,131..ST

1
47326 - TUBE, REAR BRAKE, NO.6
47326-25270

LY12#,13#,YY121,131..ST

1
47326 - TUBE, REAR BRAKE, NO.6
47326-25270

LY12#,13#,YY121,131..ST

1
47327 - TUBE, REAR BRAKE, NO.7
47327-25230

LY12#,13#,YY121,131..ST

1
47327 - TUBE, REAR BRAKE, NO.7
47327-25230

LY12#,13#,YY121,131..ST

1
47345 - TUBE, WHEEL CYLINDER, REAR RH
47345-25050

LY122,132,202,212,YY121,131,201,211..ST

1
47345-25030

LY201,YY201..ST..15T;LY121,131,211,YY121,131,211..ST

1
47345 - TUBE, WHEEL CYLINDER, REAR RH
47345-25050

LY122,132,202,212,YY121,131,201,211..ST

1
47345-25030

LY201,YY201..ST..15T;LY121,131,211,YY121,131,211..ST

1
47346 - TUBE, WHEEL CYLINDER, REAR LH
47345-25030

LY201,YY201..ST..15T;LY121,131,211,YY121,131,211..ST

1
47345-25050

LY122,132,202,212,YY121,131,201,211..ST

1
47346 - TUBE, WHEEL CYLINDER, REAR LH
47345-25030

LY201,YY201..ST..15T;LY121,131,211,YY121,131,211..ST

1
47345-25050

LY122,132,202,212,YY121,131,201,211..ST

1
47351 - BRACKET, FLEXIBLE HOSE(FOR FRONT RH)
47351-26090

LY12#,13#,15#,16#,YY121,131

1
47352 - BRACKET, FLEXIBLE HOSE(FOR FRONT LH)
47352-26090

LY12#,13#,15#,16#,YY121,131

1
47353B - BRACKET, FLEXIBLE HOSE, NO.3
47353-25060

LY16#..TW2;LY16#..ST..15T;LY12#,13#,YY121,131..ST

1
47371A - CLAMP, BRAKE TUBE, NO.1
47373-25010

LY10#,11#,12#,13#,15#,16#,20#,21#,YY101,121,131,201,211

1
47372 - CLAMP, BRAKE TUBE, NO.2
47372-25010

LY12#,13#,15#,16#,YY121,131

4
47374B - CLAMP, BRAKE TUBE, NO.4
47372-25010

LY10#,11#,12#,13#,15#,16#,20#,YY101,121,131,201

2
47379R - DAMPER, TUBE(FOR REAR)
47379-25010

LY201,YY201..ST..15T;LY12#,13#,202,21#,YY121,131,211..ST

2
Common parts
90119-08164
90119-08A46
90461-06112
90461-06113
90461-12389
90467-14006
90468-08034
90480-01054
90480-01274
90949-01013
90949-01770
91611-60812
91611-60814
91611-60816
91611-60828
91651-60614
91651-60816
96221-30905

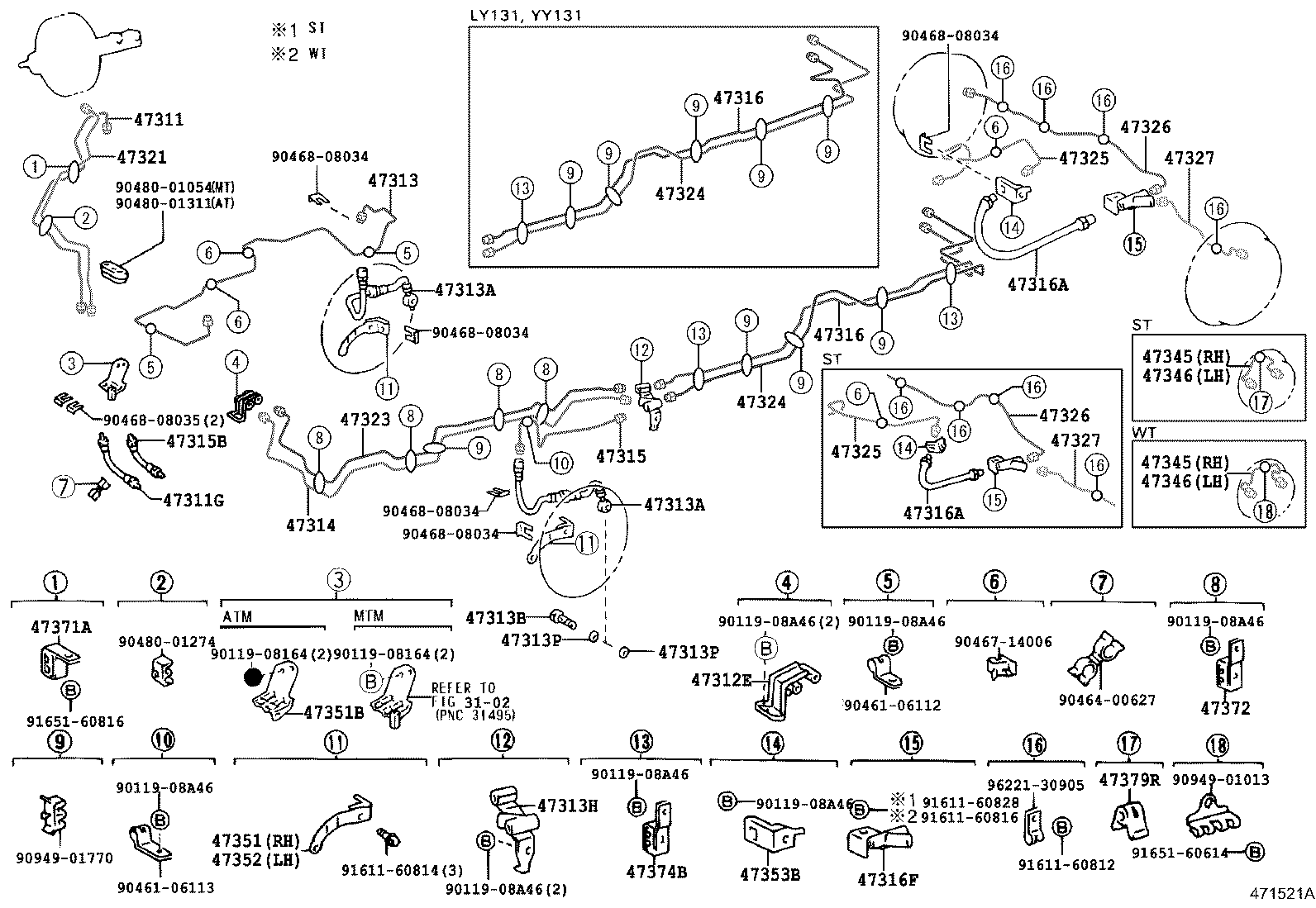

ILLUST NO. 1 OF 2(9905- )LY122,132,152,162,YY121,131

Click highlighted areas on diagram

diagram 3102 47311 47311G 47312E 47313 47313A 47313A 47313B 47313H 47313P 47313P 47314 47315 47315B 47316 47316 47316A 47316A 47316F 47321 47323 47324 47324 47325 47325 47326 47326 47327 47327 47345 47345 47346 47346 47351 47351B 47352 47353B 47371A 47372 47374B 47379R 9011908164 9011908164 9011908A46 9011908A46 9011908A46 9011908A46 9011908A46 9011908A46 9011908A46 9046106112 9046106113 9046400627 9046714006 9046808034 9046808034 9046808034 9046808034 9046808034 9046808035 9048001054 9048001274 9048001311 9094901013 9094901770 9161160812 9161160814 9161160816 9161160828 9165160614 9165160816 9622130905
Part # Description Qty Price
47311 - TUBE, FRONT BRAKE, NO.1
47311-25371

LY102,112,122,132,152,162,YY101,121,131

1
47311-25290

LY101,111,121,131,151,161,YY101,121,131

1
47311G - HOSE, FLEXIBLE(FOR BRAKE TUBE)
90947-02B30

LY122,132,152,162,YY121,131

1
47312E - WAY, NO.2(FOR FRONT BRAKE TUBE)
90904-13058

LY102,112,122,132,152,162,YY101,121,131

1
90413-10187

LY101,111,121,131,151,161,YY101,121,131

1
47313 - TUBE, FRONT BRAKE, NO.3
47313-25140

LY121,131,151,161,YY121,131

1
47313-25171

LY122,132,152,162,YY121,131

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02522

LY121,131,151,161,YY121,131

2
90947-02F22

LY122,132,152,162,YY121,131

2
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02522

LY121,131,151,161,YY121,131

2
90947-02F22

LY122,132,152,162,YY121,131

2
47313B - BOLT, UNION(FOR FRONT FLEXIBLE HOSE)
90401-10015

LY11#..IV5;LY12#,13#,15#,16#,YY121,131

2
47313H - WAY, NO.3(FOR FRONT BRAKE TUBE)
90904-13023

LY10#,11#,12#,13#,15#,16#,YY101,121,131

1
47313P - GASKET(FOR FRONT FLEXIBLE HOSE)
90430-10074

LY11#..IV5;LY12#,13#,15#,16#,YY121,131

4
47313P - GASKET(FOR FRONT FLEXIBLE HOSE)
90430-10074

LY11#..IV5;LY12#,13#,15#,16#,YY121,131

4
47314 - TUBE, FRONT BRAKE, NO.4
47314-25221

LY122,132,152,162,YY121,131

1
47314-25180

LY121,131,151,161,YY121,131

1
47315 - TUBE, FRONT BRAKE, NO.5
47315-25090

LY12#,13#,15#,16#,YY121,131

1
47315B - HOSE, FLEXIBLE(FOR BRAKE TUBE)
90947-02B31

LY122,132,152,162,YY121,131

1
47316 - TUBE, FRONT BRAKE, NO.6
47316-25210

LY16#..TW2;LY13#,YY131;LY16#..ST..15T

1
47316 - TUBE, FRONT BRAKE, NO.6
47316-25210

LY16#..TW2;LY13#,YY131;LY16#..ST..15T

1
47316A - HOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
90947-02621

LY16#..ST..15T;LY21#,YY211..T4;LY12#,13#,YY121,131..ST;LY15#,16#..(T2,TW2)..125

1
47316A - HOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
90947-02621

LY16#..ST..15T;LY21#,YY211..T4;LY12#,13#,YY121,131..ST;LY15#,16#..(T2,TW2)..125

1
47316F - WAY, 3(FOR REAR BRAKE TUBE)
90413-10147

LY16#..15T;LY16#..TW2;LY20#,21#,YY201,211;LY12#,13#,YY121,131..ST

1
47321 - TUBE, REAR BRAKE, NO.1
47321-25150

LY101,111,121,131,151,161,YY101,121,131

1
47321-25231

LY102,112,122,132,152,162,YY101,121,131

1
47323 - TUBE, REAR BRAKE, NO.3
47323-25140

LY121,131,151,161,YY121,131

1
47323-25171

LY122,132,152,162,YY121,131

1
47324 - TUBE, REAR BRAKE, NO.4
47324-25330

LY16#..TW2;LY13#,YY131;LY16#..ST..15T

1
47324 - TUBE, REAR BRAKE, NO.4
47324-25330

LY16#..TW2;LY13#,YY131;LY16#..ST..15T

1
47325 - TUBE, REAR BRAKE, NO.5
47325-25260

LY16#..TW2;LY16#..ST..15T;LY12#,13#,YY121,131..ST

1
47325 - TUBE, REAR BRAKE, NO.5
47325-25260

LY16#..TW2;LY16#..ST..15T;LY12#,13#,YY121,131..ST

1
47326 - TUBE, REAR BRAKE, NO.6
47326-25270

LY12#,13#,YY121,131..ST

1
47326 - TUBE, REAR BRAKE, NO.6
47326-25270

LY12#,13#,YY121,131..ST

1
47327 - TUBE, REAR BRAKE, NO.7
47327-25230

LY12#,13#,YY121,131..ST

1
47327 - TUBE, REAR BRAKE, NO.7
47327-25230

LY12#,13#,YY121,131..ST

1
47345 - TUBE, WHEEL CYLINDER, REAR RH
47345-25050

LY122,132,202,212,YY121,131,201,211..ST

1
47345-25030

LY201,YY201..ST..15T;LY121,131,211,YY121,131,211..ST

1
47345 - TUBE, WHEEL CYLINDER, REAR RH
47345-25050

LY122,132,202,212,YY121,131,201,211..ST

1
47345-25030

LY201,YY201..ST..15T;LY121,131,211,YY121,131,211..ST

1
47346 - TUBE, WHEEL CYLINDER, REAR LH
47345-25030

LY201,YY201..ST..15T;LY121,131,211,YY121,131,211..ST

1
47345-25050

LY122,132,202,212,YY121,131,201,211..ST

1
47346 - TUBE, WHEEL CYLINDER, REAR LH
47345-25030

LY201,YY201..ST..15T;LY121,131,211,YY121,131,211..ST

1
47345-25050

LY122,132,202,212,YY121,131,201,211..ST

1
47351 - BRACKET, FLEXIBLE HOSE(FOR FRONT RH)
47351-26090

LY12#,13#,15#,16#,YY121,131

1
47352 - BRACKET, FLEXIBLE HOSE(FOR FRONT LH)
47352-26090

LY12#,13#,15#,16#,YY121,131

1
47353B - BRACKET, FLEXIBLE HOSE, NO.3
47353-25060

LY16#..TW2;LY16#..ST..15T;LY12#,13#,YY121,131..ST

1
47371A - CLAMP, BRAKE TUBE, NO.1
47373-25010

LY10#,11#,12#,13#,15#,16#,20#,21#,YY101,121,131,201,211

1
47372 - CLAMP, BRAKE TUBE, NO.2
47372-25010

LY12#,13#,15#,16#,YY121,131

4
47374B - CLAMP, BRAKE TUBE, NO.4
47372-25010

LY10#,11#,12#,13#,15#,16#,20#,YY101,121,131,201

2
47379R - DAMPER, TUBE(FOR REAR)
47379-25010

LY201,YY201..ST..15T;LY12#,13#,202,21#,YY121,131,211..ST

2
Common parts
90119-08164
90119-08A46
90461-06112
90461-06113
90464-00627
90467-14006
90468-08034
90468-08035
90480-01054
90480-01274
90480-01311
90949-01013
90949-01770
91611-60812
91611-60814
91611-60816
91611-60828
91651-60614
91651-60816
96221-30905
Linked diagrams
3102
