XZU645-TQTQY (2021)

Toyota Dyna

Production Mar 2021 - Sep 9999
Engine N04C
Transmission 6FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

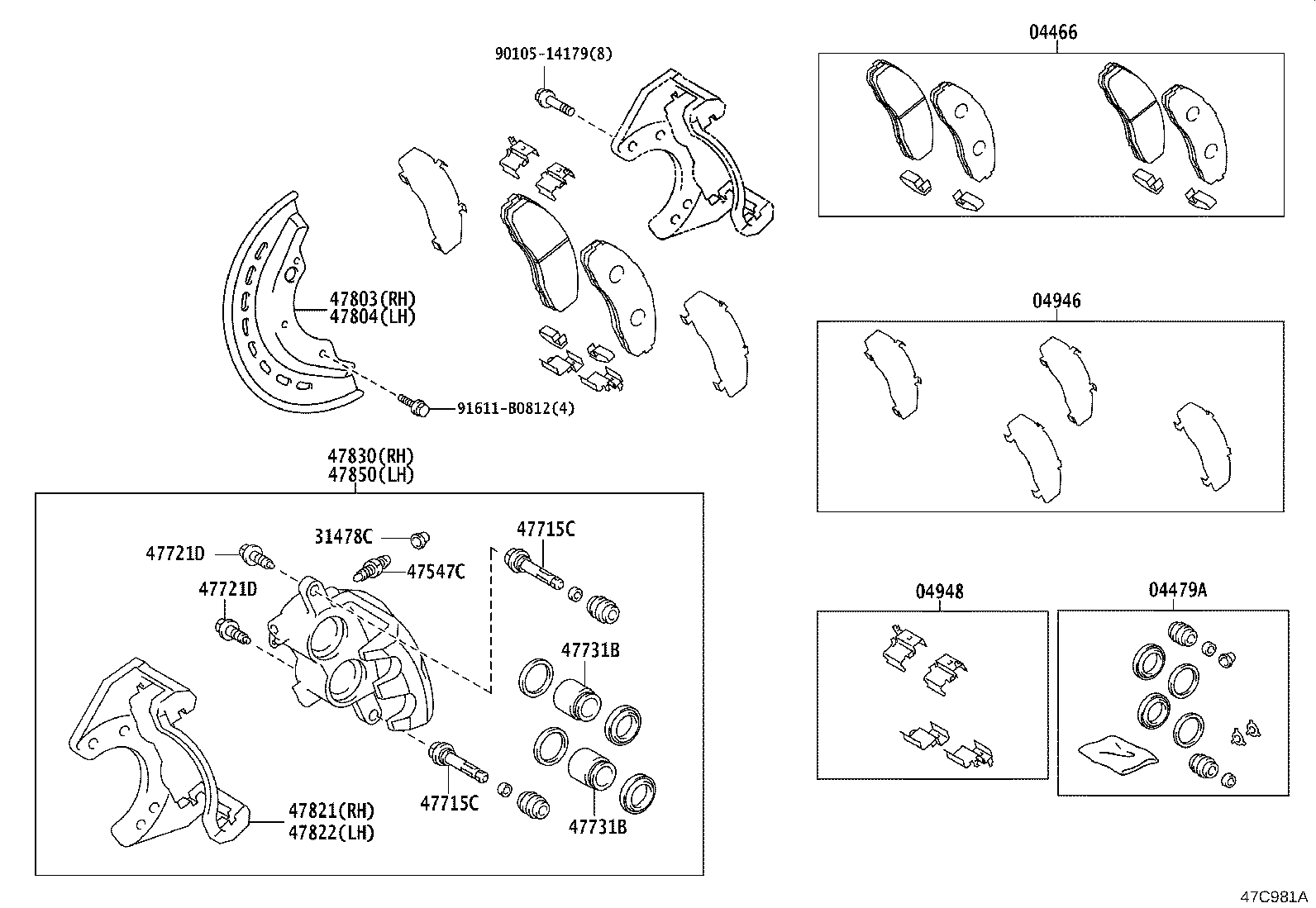

(2103- )XZC605,645,655

Click highlighted areas on diagram

diagram 04466 04479A 04946 04948 31478C 47547C 47715C 47715C 47721D 47721D 47731B 47731B 47803 47804 47821 47822 47830 47850 9010514179 91611B0812
Part # Description Qty Price
04466 - PAD KIT, DISC BRAKE, REAR
04465-37220

XZC605,645,655

マーク ADVICS VC035

1
04466-37141

XZU600..T3..(IV3,IV4,IV7);XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

マーク AK NS265

1
04479A - CYLINDER KIT, DISC BRAKE, REAR
0447C-37010

XZU600..T3..(IV3,IV4,IV7);XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

2
0447B-37010

XZC605,645,655

2
04946 - SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
04945-37240

XZC605,645,655

1
04946-37031

XZU600..T3..(IV3,IV4,IV7);XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

1
04948 - FITTING KIT, DISC BRAKE, REAR
0494A-37030

XZU600,650,652..(T3,T4)..(CBU,IV3,IV4,IV7);XZU605,640,645,655..(20T,30T)..(CBU,IV3,IV4,IV6)

2
0494A-37010

XZC605,645,655

2
31478C - CAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
31478-30010

XZC605,645,655

2
31478-37030

XZU600,650,652..(T3,T4)..(CBU,IV3,IV4,IV7);XZU605,640,645,655..(20T,30T)..(CBU,IV3,IV4,IV6)

2
47547C - PLUG, BLEEDER(FOR REAR DISC BRAKE)
47547-12030

XZC605,645,655

2
47847-37030

XZU600,650,652..(T3,T4)..(CBU,IV3,IV4,IV7);XZU605,640,645,655..(20T,30T)..(CBU,IV3,IV4,IV6)

2
47715C - PIN, CYLINDER SLIDE(FOR REAR DISC BRAKE)
47715-37260

XZC605,645,655

4
47715C - PIN, CYLINDER SLIDE(FOR REAR DISC BRAKE)
47715-37260

XZC605,645,655

4
47721D - BOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
90105-37120

XZU600,650,652..(T3,T4)..(CBU,IV3,IV4,IV7);XZU605,640,645,655..(20T,30T)..(CBU,IV3,IV4,IV6)

4
90015-AA601

XZC605,645,655

*10−1.00PX20−9

4
47721D - BOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
90105-37120

XZU600,650,652..(T3,T4)..(CBU,IV3,IV4,IV7);XZU605,640,645,655..(20T,30T)..(CBU,IV3,IV4,IV6)

4
90015-AA601

XZC605,645,655

*10−1.00PX20−9

4
47731B - PISTON, REAR DISC BRAKE
47731-60070

XZC605,645,655

4
47731B - PISTON, REAR DISC BRAKE
47731-60070

XZC605,645,655

4
47803 - COVER SUB-ASSY, DISC BRAKE DUST, REAR RH
47803-37040

XZU600..T3..(IV3,IV4,IV7);XZC605,645,655,XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

1
47804 - COVER SUB-ASSY, DISC BRAKE DUST, REAR LH
47804-37040

XZU600..T3..(IV3,IV4,IV7);XZC605,645,655,XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

1
47821 - MOUNTING, REAR DISC BRAKE CYLINDER, RH
47821-37030

XZU600..T3..(IV3,IV4,IV7);XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

1
47821-37040

XZC605,645,655

1
47822 - MOUNTING, REAR DISC BRAKE CYLINDER, LH
47822-37030

XZU600..T3..(IV3,IV4,IV7);XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

1
47822-37040

XZC605,645,655

1
47830 - CYLINDER ASSY, DISC BRAKE, REAR RH
47830-37042

XZC605,645,655

1
47830-37031

XZU600..T3..(IV3,IV4,IV7);XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

1
47850 - CYLINDER ASSY, DISC BRAKE, REAR LH
47850-37042

XZC605,645,655

1
47850-37031

XZU600..T3..(IV3,IV4,IV7);XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

1
Common parts
90105-14179
91611-B0812

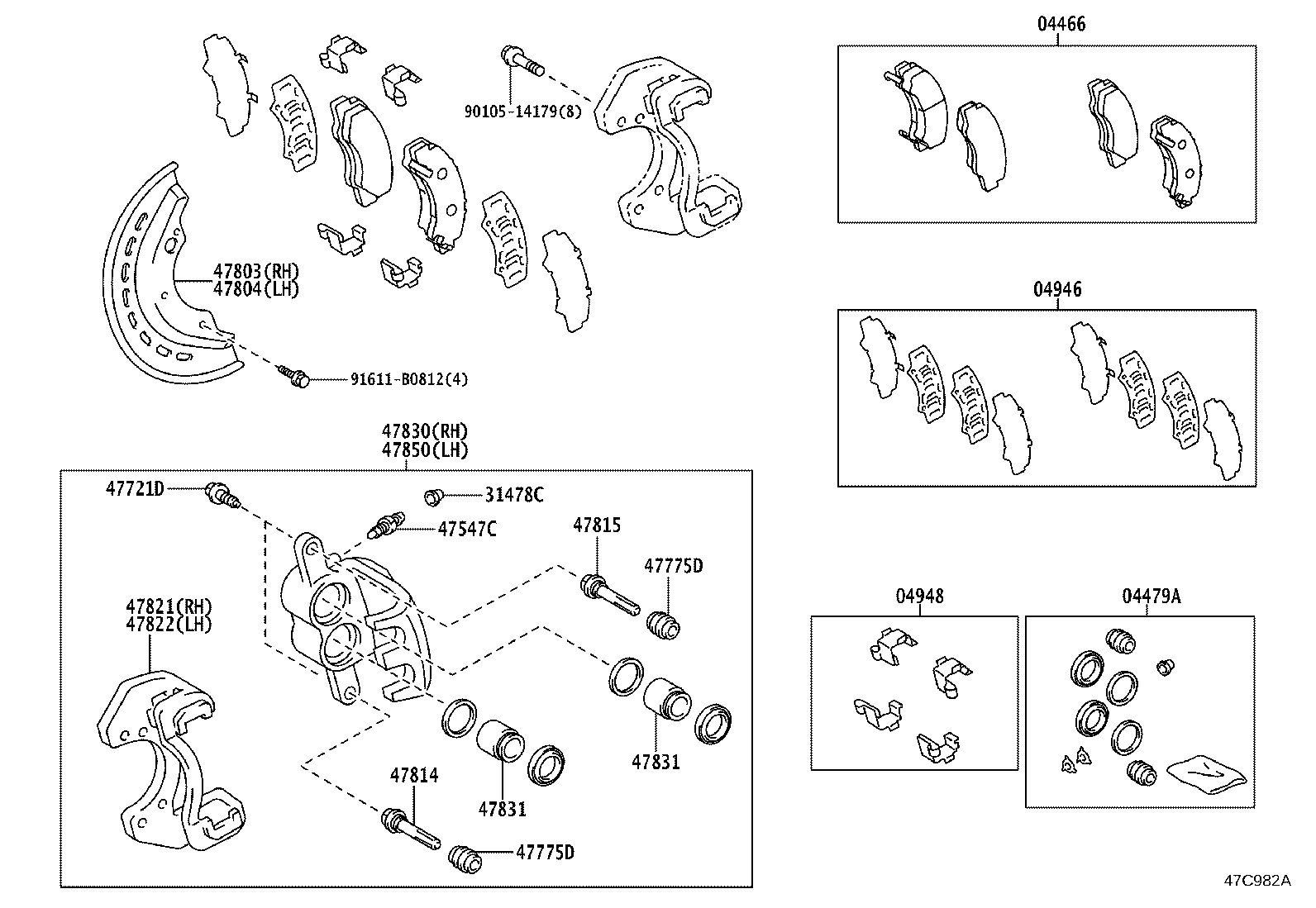

(2103- )XZU600..T3..IV3,IV4,IV7 ; (2103- )XZU605,640,645,650,655..20T,30T..CB

Click highlighted areas on diagram

diagram 04466 04479A 04946 04948 31478C 47547C 47721D 47775D 47775D 47803 47804 47814 47815 47821 47822 47830 47831 47831 47850 9010514179 91611B0812
Part # Description Qty Price
04466 - PAD KIT, DISC BRAKE, REAR
04465-37220

XZC605,645,655

マーク ADVICS VC035

1
04466-37141

XZU600..T3..(IV3,IV4,IV7);XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

マーク AK NS265

1
04479A - CYLINDER KIT, DISC BRAKE, REAR
0447C-37010

XZU600..T3..(IV3,IV4,IV7);XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

2
0447B-37010

XZC605,645,655

2
04946 - SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
04945-37240

XZC605,645,655

1
04946-37031

XZU600..T3..(IV3,IV4,IV7);XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

1
04948 - FITTING KIT, DISC BRAKE, REAR
0494A-37030

XZU600,650,652..(T3,T4)..(CBU,IV3,IV4,IV7);XZU605,640,645,655..(20T,30T)..(CBU,IV3,IV4,IV6)

2
0494A-37010

XZC605,645,655

2
31478C - CAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
31478-30010

XZC605,645,655

2
31478-37030

XZU600,650,652..(T3,T4)..(CBU,IV3,IV4,IV7);XZU605,640,645,655..(20T,30T)..(CBU,IV3,IV4,IV6)

2
47547C - PLUG, BLEEDER(FOR REAR DISC BRAKE)
47547-12030

XZC605,645,655

2
47847-37030

XZU600,650,652..(T3,T4)..(CBU,IV3,IV4,IV7);XZU605,640,645,655..(20T,30T)..(CBU,IV3,IV4,IV6)

2
47721D - BOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
90105-37120

XZU600,650,652..(T3,T4)..(CBU,IV3,IV4,IV7);XZU605,640,645,655..(20T,30T)..(CBU,IV3,IV4,IV6)

4
90015-AA601

XZC605,645,655

*10−1.00PX20−9

4
47775D - BOOT, BUSH DUST(FOR REAR DISC BRAKE)
47775-37121

XZU600,650,652..(T3,T4)..(CBU,IV3,IV4,IV7);XZU605,640,645,655..(20T,30T)..(CBU,IV3,IV4,IV6)

4
47775D - BOOT, BUSH DUST(FOR REAR DISC BRAKE)
47775-37121

XZU600,650,652..(T3,T4)..(CBU,IV3,IV4,IV7);XZU605,640,645,655..(20T,30T)..(CBU,IV3,IV4,IV6)

4
47803 - COVER SUB-ASSY, DISC BRAKE DUST, REAR RH
47803-37040

XZU600..T3..(IV3,IV4,IV7);XZC605,645,655,XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

1
47804 - COVER SUB-ASSY, DISC BRAKE DUST, REAR LH
47804-37040

XZU600..T3..(IV3,IV4,IV7);XZC605,645,655,XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

1
47814 - PIN, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
47814-37031

XZU600..T3..(IV3,IV4,IV7);XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

2
47815 - PIN, REAR CYLINDER SLIDE, NO.2(FOR REAR DISC BRAKE)
47815-37031

XZU600..T3..(IV3,IV4,IV7);XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

2
47821 - MOUNTING, REAR DISC BRAKE CYLINDER, RH
47821-37030

XZU600..T3..(IV3,IV4,IV7);XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

1
47821-37040

XZC605,645,655

1
47822 - MOUNTING, REAR DISC BRAKE CYLINDER, LH
47822-37030

XZU600..T3..(IV3,IV4,IV7);XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

1
47822-37040

XZC605,645,655

1
47830 - CYLINDER ASSY, DISC BRAKE, REAR RH
47830-37042

XZC605,645,655

1
47830-37031

XZU600..T3..(IV3,IV4,IV7);XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

1
47831 - PISTON, REAR DISC BRAKE
47831-37030

XZU600..T3..(IV3,IV4,IV7);XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

4
47831 - PISTON, REAR DISC BRAKE
47831-37030

XZU600..T3..(IV3,IV4,IV7);XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

4
47850 - CYLINDER ASSY, DISC BRAKE, REAR LH
47850-37042

XZC605,645,655

1
47850-37031

XZU600..T3..(IV3,IV4,IV7);XZU605,640,645,650,655..(20T,30T)..(CBU,IV3,IV4,IV6)

1
Common parts
90105-14179
91611-B0812
