XZU605A-TYFMY5 (2021)

Toyota Dyna

Production Mar 2021 - Sep 9999
Engine N04C
Transmission 6F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(2103- )

Click highlighted areas on diagram

diagram 69110 69120A 69205 69206B 69210 69210 69210B 69210B 69220 69293A 69293A 69310 69310 69310D 69310D 69320 69410 69711B 69712A 69741B 69749 69759K 69759K 69759K 69759K 69759S 8420 9014880027 9015940202 9016250008 9018905003 9165340612 9165340612 9165340612
Part # Description Qty Price
69110 - ACTUATOR ASSY, FRONT DOOR LOCK, RH
69110-37110

XZC60#,630,645,655,675,XZU600,605,630,640,645,65#,675,685,695..SCB..(CBU,IV3,IV5,IV7)

パワードアロック−有り(スマートエントリ)

1
69120A - ACTUATOR ASSY, FRONT DOOR LOCK, LH
69120-37060

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

1
69205 - HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
69205-37010B1

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

GRAY,TRIM1#

1
69206B - HANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
69206-37010B1

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

GRAY,TRIM1#

1
69210 - HANDLE ASSY, FRONT DOOR, OUTSIDE RH
69210-37020

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

塗装不要

1
69210-37030

XZC60#,630,645,655,675,XZU600,605,630,640,645,65#,675,685,695..SCB..(CBU,IV3,IV5,IV7)

塗装不要,パワードアロック−有り(スマートエントリ)

1
69210 - HANDLE ASSY, FRONT DOOR, OUTSIDE RH
69210-37020

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

塗装不要

1
69210-37030

XZC60#,630,645,655,675,XZU600,605,630,640,645,65#,675,685,695..SCB..(CBU,IV3,IV5,IV7)

塗装不要,パワードアロック−有り(スマートエントリ)

1
69210B - CUSHION(FOR FRONT DOOR OUTSIDE HANDLE)
90541-04015

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

4
90541-04015

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し

2
69210B - CUSHION(FOR FRONT DOOR OUTSIDE HANDLE)
90541-04015

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

4
90541-04015

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し

2
69220 - HANDLE ASSY, FRONT DOOR OUTSIDE, LH
69220-37030

XZU605..IV5

塗装不要,フロントドア−スライド式(助手席側)&パワードアロック−無し

1
69220-37020

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

塗装不要

1
69240-37010

XZC60#,630,645,655,675,XZU600,605,630,640,645,65#,675,685,695..SCB..(CBU,IV3,IV5,IV7)

塗装不要,パワードアロック−有り(スマートエントリ)

1
69293A - SNAP, FRONT DOOR OUTSIDE HANDLE
69293-12050

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

右側

1
69293-12060

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

左側

1
69293A - SNAP, FRONT DOOR OUTSIDE HANDLE
69293-12050

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

右側

1
69293-12060

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

左側

1
69310 - LOCK ASSY, FRONT DOOR, RH
69310-37070

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し

1
69310-37090

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

1
69310-37070

XZC60#,630,645,655,675,XZU600,605,630,640,645,65#,675,685,695..SCB..(CBU,IV3,IV5,IV7)

パワードアロック−有り(スマートエントリ)

1
69310 - LOCK ASSY, FRONT DOOR, RH
69310-37070

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し

1
69310-37090

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

1
69310-37070

XZC60#,630,645,655,675,XZU600,605,630,640,645,65#,675,685,695..SCB..(CBU,IV3,IV5,IV7)

パワードアロック−有り(スマートエントリ)

1
69310D - SCREW, DOOR LOCK
90148-60082

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

6
90148-60082

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し

3
69310D - SCREW, DOOR LOCK
90148-60082

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

6
90148-60082

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し

3
69320 - LOCK ASSY, FRONT DOOR, LH
69320-37060

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

1
69320-37160

XZC60#,630,645,655,675,XZU600,605,630,640,645,65#,675,685,695..SCB..(CBU,IV3,IV5,IV7)

パワードアロック−有り(スマートエントリ)

1
69320-37090

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し

1
69410 - PLATE ASSY, FRONT DOOR LOCK STRIKER
69410-37020

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し,左側

1
69410-20110

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し,右側

1
69410-20110

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

2
69711B - LINK, FRONT DOOR LOCK REMOTE CONTROL, RH
69711-37010

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

1
69712A - LINK, FRONT DOOR LOCK REMOTE CONTROL, LH
69712-37041

XZU605..IV5

フロントドア−スライド式(助手席側),NO.1:イラスト参照

1
69712-37010

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

1
69710-37010

XZU605..IV5

フロントドア−スライド式(助手席側),NO.2:イラスト参照

1
69741B - KNOB, FRONT DOOR LOCK CONTROL
69741-12040C0

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

BLACK,TRIM1#

2
69749 - CLAMP, FRONT DOOR LOCK LINK
69749-12070

XZU605..IV5

フロントドア−スライド式(助手席側)

3
69749-12070

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

2
69759K - SNAP, DOOR LOCK CONTROL LINK
69759-24020

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

左側,ブルー

1
69759-24010

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

右側,シロ

1
69759-20040

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

左側,イエロー

1
69759-20050

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

右側,ブラウン

1
69759K - SNAP, DOOR LOCK CONTROL LINK
69759-24020

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

左側,ブルー

1
69759-24010

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

右側,シロ

1
69759-20040

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

左側,イエロー

1
69759-20050

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

右側,ブラウン

1
69759K - SNAP, DOOR LOCK CONTROL LINK
69759-24020

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

左側,ブルー

1
69759-24010

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

右側,シロ

1
69759-20040

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

左側,イエロー

1
69759-20050

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

右側,ブラウン

1
69759K - SNAP, DOOR LOCK CONTROL LINK
69759-24020

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

左側,ブルー

1
69759-24010

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

右側,シロ

1
69759-20040

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

左側,イエロー

1
69759-20050

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

右側,ブラウン

1
69759S - SNAP, FRONT DOOR INSIDE HANDLE
69759-22040

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

左側

1
69759-22050

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

右側

1
Common parts
90148-80027
90159-40202
90162-50008
90189-05003
91653-40612
Linked diagrams
8420

(2103- )IV5

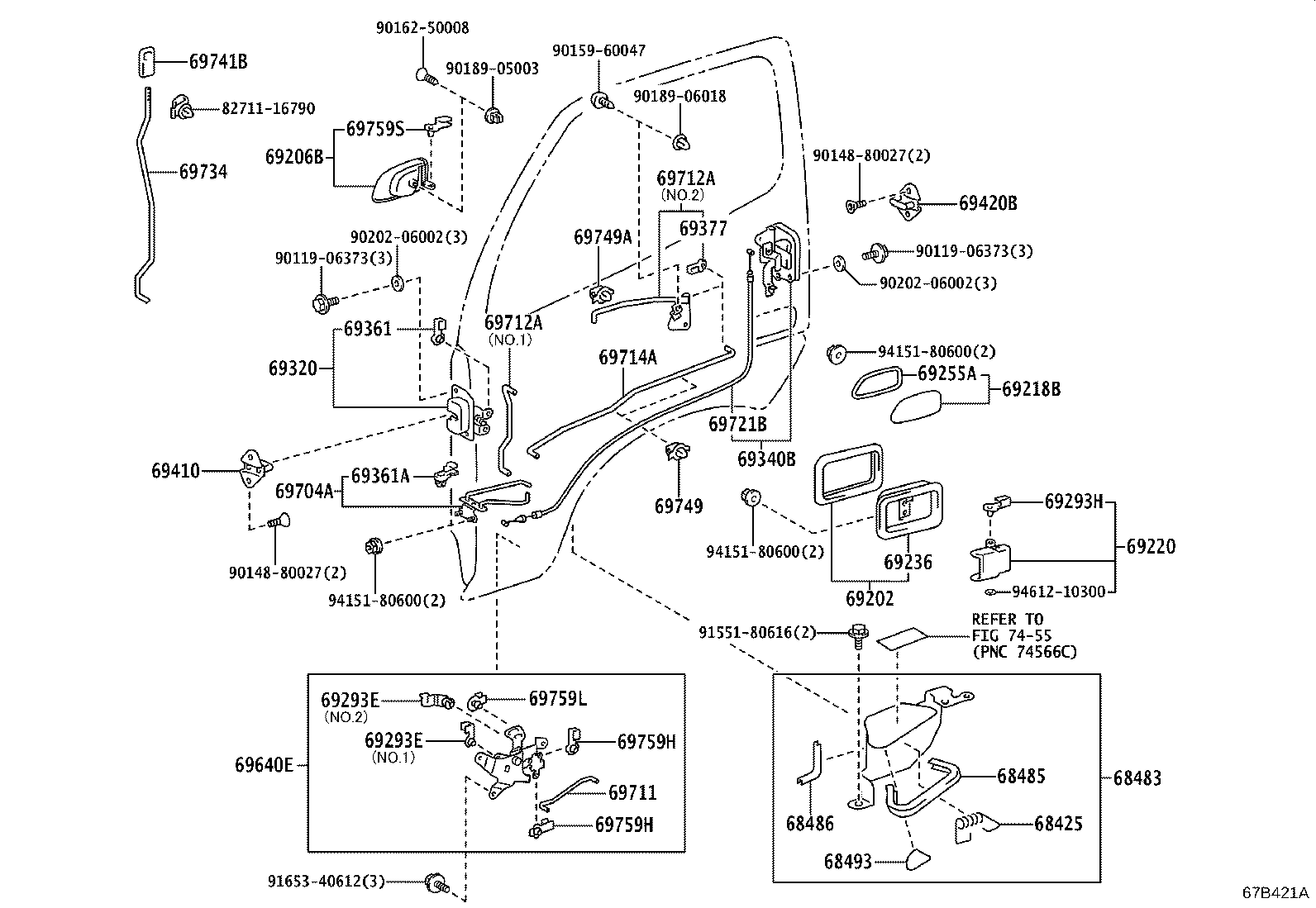

Click highlighted areas on diagram

スライドシキジョシュセキドア

diagram 68425 68483 68485 68486 68493 69202 69206B 69218B 69220 69236 69255A 69293E 69293E 69293H 69320 69340B 69361 69361A 69377 69410 69420B 69640E 69704A 69711 69712A 69712A 69714A 69721B 69734 69741B 69749 69749A 69759H 69759H 69759L 69759S 7455 8271116790 9011906373 9011906373 9014880027 9014880027 9015960047 9016250008 9018905003 9018906018 9020206002 9020206002 9155180616 9165340612 9415180600 9415180600 9415180600 9461210300
Part # Description Qty Price
68425 - SPRING, FRONT SLIDE DOOR CATCH
68425-37010

XZU605..IV5

フロントドア−スライド式(助手席側)

1
68483 - GUARD, FRONT SLIDE DOOR ARM
68483-37010

XZU605..IV5

フロントドア−スライド式(助手席側)

1
68485 - PROTECTOR, FRONT SLIDE DOOR ARM GUARD
68485-37010

XZU605..IV5

フロントドア−スライド式(助手席側)

1
68486 - PROTECTOR, FRONT SLIDE DOOR BRACKET COVER
68486-37010

XZU605..IV5

フロントドア−スライド式(助手席側)

1
68493 - CUSHION, FRONT SLIDE DOOR ARM GUARD
68493-37010

XZU605..IV5

フロントドア−スライド式(助手席側)

1
69202 - HANDLE SUB-ASSY, DOOR OUTSIDE, LH
69202-37020

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し

1
69206B - HANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
69206-37010B1

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

GRAY,TRIM1#

1
69218B - COVER, SLIDE DOOR OUTSIDE HANDLE, LH
69218-37010

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し

1
69220 - HANDLE ASSY, FRONT DOOR OUTSIDE, LH
69220-37030

XZU605..IV5

塗装不要,フロントドア−スライド式(助手席側)&パワードアロック−無し

1
69220-37020

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

塗装不要

1
69240-37010

XZC60#,630,645,655,675,XZU600,605,630,640,645,65#,675,685,695..SCB..(CBU,IV3,IV5,IV7)

塗装不要,パワードアロック−有り(スマートエントリ)

1
69236 - BEZEL, FRONT SLIDE DOOR OUTSIDE HANDLE
69236-95402

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し

1
69255A - PROTECTOR, FRONT SLIDE DOOR OUTSIDE HANDLE HOLE
69255-37010

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し

1
69293E - SNAP, SLIDE DOOR LOCK CONTROL LINK
69293-12050

XZU605..IV5

フロントドア−スライド式(助手席側),NO.1:イラスト参照

1
69293-12030

XZU605..IV5

フロントドア−スライド式(助手席側),NO.2:イラスト参照

1
69293E - SNAP, SLIDE DOOR LOCK CONTROL LINK
69293-12050

XZU605..IV5

フロントドア−スライド式(助手席側),NO.1:イラスト参照

1
69293-12030

XZU605..IV5

フロントドア−スライド式(助手席側),NO.2:イラスト参照

1
69293H - SNAP, FRONT DOOR OUTSIDE HANDLE, LH
69293-12050

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し

1
69320 - LOCK ASSY, FRONT DOOR, LH
69320-37060

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

1
69320-37160

XZC60#,630,645,655,675,XZU600,605,630,640,645,65#,675,685,695..SCB..(CBU,IV3,IV5,IV7)

パワードアロック−有り(スマートエントリ)

1
69320-37090

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し

1
69340B - LOCK ASSY, SLIDE DOOR, LH
69340-37030

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し

1
69361 - SNAP, DOOR LOCK CONNECTING ROD
69293-12060

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し

1
69361A - SNAP, DOOR LOCK CONNECTING ROD(FOR FRONT DOOR)
69293-12050

XZU605..IV5

フロントドア−スライド式(助手席側)

2
69377 - SNAP, FRONT DOOR LOCK CONTROL ROD
69759-20050

XZU605..IV5

フロントドア−スライド式(助手席側),ブラウン

1
69759-20100

XZU605..IV5

フロントドア−スライド式(助手席側),レッド

1
69410 - PLATE ASSY, FRONT DOOR LOCK STRIKER
69410-37020

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し,左側

1
69410-20110

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し,右側

1
69410-20110

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

2
69420B - PLATE ASSY, DOOR LOCK STRIKER, REAR
69420-37010

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し

1
69640E - CONTROL ASSY, SLIDE DOOR LOCK REMOTE, LH
69640-37020

XZU605..IV5

フロントドア−スライド式(助手席側)

1
69704A - ROD SUB-ASSY, SLIDE DOOR LOCK CONTROL, LH
69704-37030

XZU605..IV5

フロントドア−スライド式(助手席側)

1
69711 - LINK, FRONT SLIDE DOOR KEY CYLINDER
69711-37030

XZU605..IV5

フロントドア−スライド式(助手席側)

1
69712A - LINK, FRONT DOOR LOCK REMOTE CONTROL, LH
69712-37041

XZU605..IV5

フロントドア−スライド式(助手席側),NO.1:イラスト参照

1
69712-37010

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

1
69710-37010

XZU605..IV5

フロントドア−スライド式(助手席側),NO.2:イラスト参照

1
69712A - LINK, FRONT DOOR LOCK REMOTE CONTROL, LH
69712-37041

XZU605..IV5

フロントドア−スライド式(助手席側),NO.1:イラスト参照

1
69712-37010

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

1
69710-37010

XZU605..IV5

フロントドア−スライド式(助手席側),NO.2:イラスト参照

1
69714A - LINK, DOOR LOCK REMOTE CONTROL, NO.2 LH
69714-37020

XZU605..IV5

フロントドア−スライド式(助手席側)

1
69721B - CABLE, FRONT SLIDE DOOR LOCK CONTROL
69721-37010

XZU605..IV5

フロントドア−スライド式(助手席側)&パワードアロック−無し

1
69734 - LINK, FRONT DOOR INSIDE LOCKING, LH
69734-37031

XZU605..IV5

フロントドア−スライド式(助手席側)

1
69741B - KNOB, FRONT DOOR LOCK CONTROL
69741-12040C0

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

BLACK,TRIM1#

2
69749 - CLAMP, FRONT DOOR LOCK LINK
69749-12070

XZU605..IV5

フロントドア−スライド式(助手席側)

3
69749-12070

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

2
69749A - CLAMP, FRONT DOOR LOCK LINK, NO.1
69749-89101

XZU605..IV5

フロントドア−スライド式(助手席側)

1
69759H - SNAP, DOOR LOCK CONTROL LINK, NO.2
69759-20060

XZU605..IV5

フロントドア−スライド式(助手席側),グレー

1
69759-20050

XZU605..IV5

フロントドア−スライド式(助手席側),ブラウン

1
69759H - SNAP, DOOR LOCK CONTROL LINK, NO.2
69759-20060

XZU605..IV5

フロントドア−スライド式(助手席側),グレー

1
69759-20050

XZU605..IV5

フロントドア−スライド式(助手席側),ブラウン

1
69759L - SNAP, DOOR LOCK CONTROL LINK
69759-95701

XZU605..IV5

フロントドア−スライド式(助手席側)

1
69759S - SNAP, FRONT DOOR INSIDE HANDLE
69759-22040

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

左側

1
69759-22050

XZC60#,630,645,655,675,XZU60#,630,64#,65#,675,685,695

右側

1
Common parts
82711-16790
90119-06373
90148-80027
90159-60047
90162-50008
90189-05003
90189-06018
90202-06002
91551-80616
91653-40612
94151-80600
94612-10300
Linked diagrams
7455
