XKU650-TKUQC3 (2011)

Toyota Dyna/Toyoace Hv

Production Jul 2011 - May 2017
Engine N04C
Transmission 5F AMT
Displacement 2500cc
Power 168 HP (125 kW)

(1107-1408)

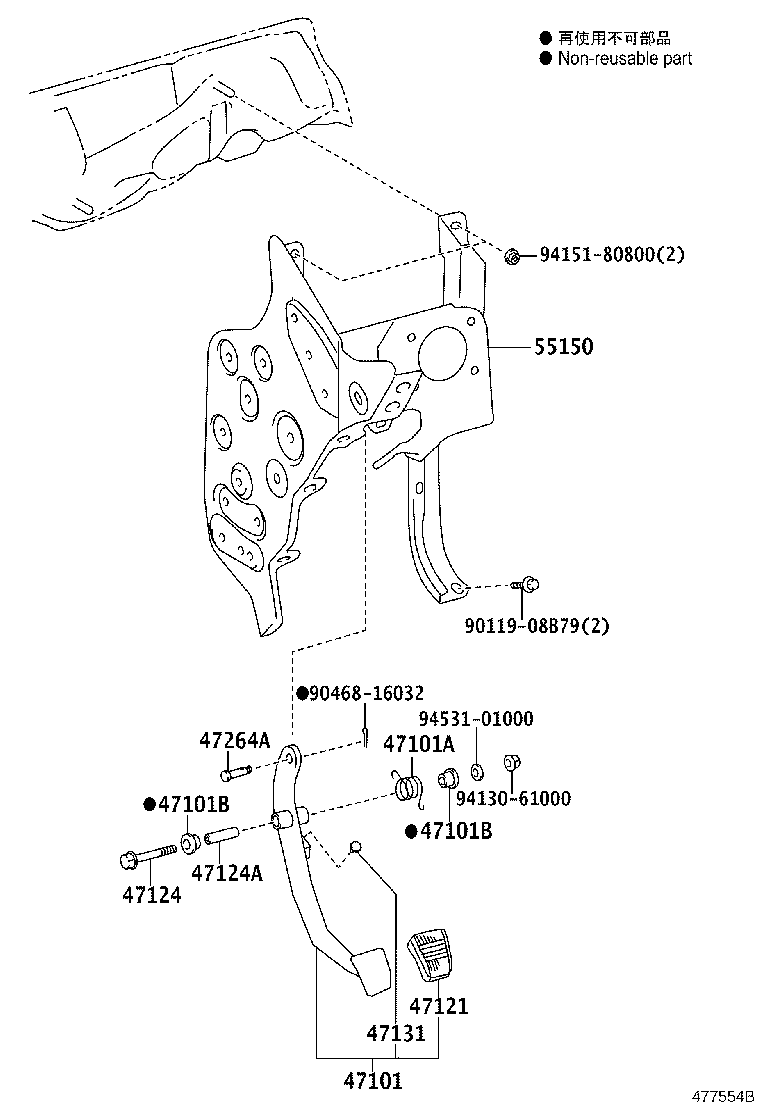

Click highlighted areas on diagram

diagram 47101 47101A 47101B 47101B 47121 47124 47124A 47131 47264A 55150 9011908B79 9046816032 9413061000 9415180800 9453101000
Part # Description Qty Price
47101 - PEDAL SUB-ASSY, BRAKE
47101-37120

XKU650..T4;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKU600,64#,655..DM6,T3,T4

1
47101A - SPRING(FOR BRAKE PEDAL RETURN)
90508-35039

XKU640,655;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKC605,645,655,XKU600,645,650..DM6,T4

1
90508-35324

XKC605,645,655,XKU60#,64#,65#

1
47101B - BUSH(FOR BRAKE PEDAL)
90386-13007

XKU640,655;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKC605,645,655,XKU600,645,650..DM6,T4

2
47101B - BUSH(FOR BRAKE PEDAL)
90386-13007

XKU640,655;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKC605,645,655,XKU600,645,650..DM6,T4

2
47121 - PAD, BRAKE PEDAL
31321-14020

XKU650..T4;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKU600,64#,655..DM6,T3,T4

1
47124 - SHAFT, BRAKE PEDAL
91112-61070

XKU640,655;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKC605,645,655,XKU600,645,650..DM6,T4

1
47124A - COLLAR(FOR BRAKE PEDAL SHAFT)
90387-10004

XKU640,655;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKC605,645,655,XKU600,645,650..DM6,T4

1
47131 - CUSHION(FOR STOP LAMP SWITCH)
90541-06036

XKU640,655;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKC605,645,655,XKU600,645,650..DM6,T4

1
47264A - PIN(FOR PUSH ROD)
90240-10037

XKU640,655;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKC605,645,655,XKU600,645,650..DM6,T4

1
55150 - BRACKET ASSY, PEDAL
55150-37241

XKU60#,64#,65#

1
55150-37310

XKU650..T4;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKU600,64#,655..DM6,T3,T4

1
55150-37240

XKU60#,64#,65#

1
Common parts
90119-08B79
90468-16032
94130-61000
94151-80800
94531-01000

(1408- )

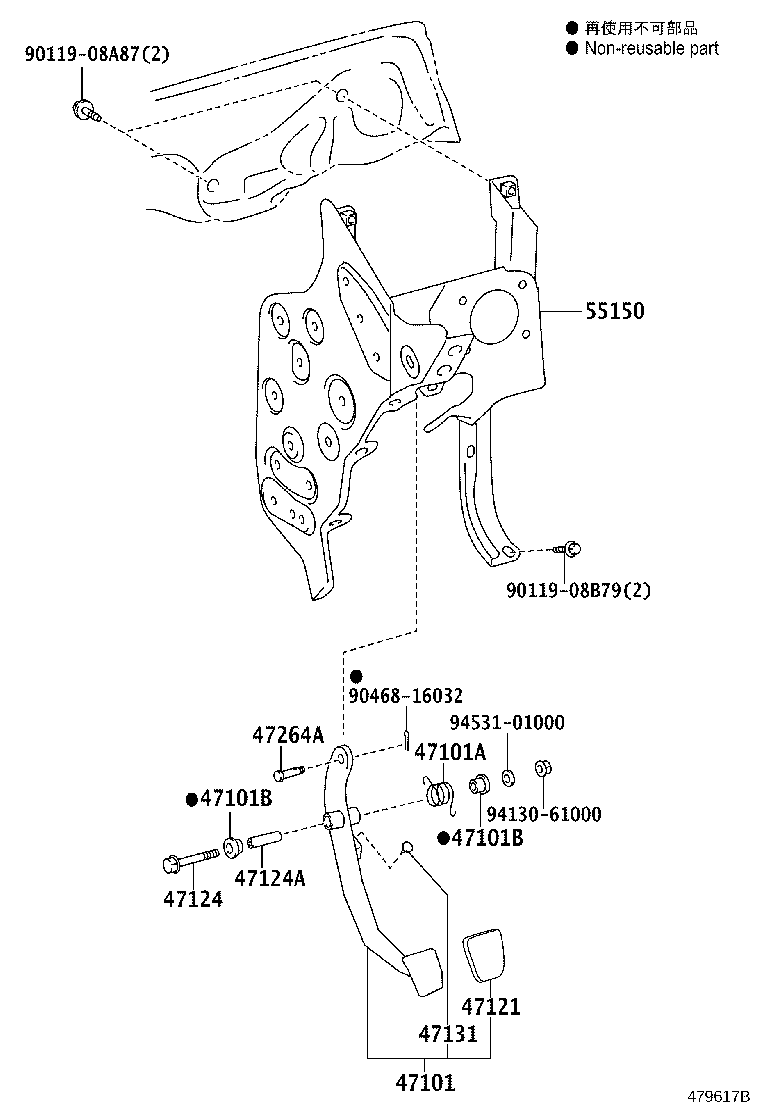

Click highlighted areas on diagram

diagram 47101 47101A 47101B 47101B 47121 47124 47124A 47131 47264A 55150 9011908A87 9011908B79 9046816032 9413061000 9453101000
Part # Description Qty Price
47101 - PEDAL SUB-ASSY, BRAKE
47101-37120

XKU650..T4;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKU600,64#,655..DM6,T3,T4

1
47101A - SPRING(FOR BRAKE PEDAL RETURN)
90508-35039

XKU640,655;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKC605,645,655,XKU600,645,650..DM6,T4

1
90508-35324

XKC605,645,655,XKU60#,64#,65#

1
47101B - BUSH(FOR BRAKE PEDAL)
90386-13007

XKU640,655;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKC605,645,655,XKU600,645,650..DM6,T4

2
47101B - BUSH(FOR BRAKE PEDAL)
90386-13007

XKU640,655;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKC605,645,655,XKU600,645,650..DM6,T4

2
47121 - PAD, BRAKE PEDAL
31321-14020

XKU650..T4;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKU600,64#,655..DM6,T3,T4

1
47124 - SHAFT, BRAKE PEDAL
91112-61070

XKU640,655;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKC605,645,655,XKU600,645,650..DM6,T4

1
47124A - COLLAR(FOR BRAKE PEDAL SHAFT)
90387-10004

XKU640,655;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKC605,645,655,XKU600,645,650..DM6,T4

1
47131 - CUSHION(FOR STOP LAMP SWITCH)
90541-06036

XKU640,655;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKC605,645,655,XKU600,645,650..DM6,T4

1
47264A - PIN(FOR PUSH ROD)
90240-10037

XKU640,655;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKC605,645,655,XKU600,645,650..DM6,T4

1
55150 - BRACKET ASSY, PEDAL
55150-37241

XKU60#,64#,65#

1
55150-37310

XKU650..T4;XKU605..IV3;XKU605..T4..CBU;XKU600..T5..30T..CBU;XKU600,650..(T3,T5)..IV3;XKU600,64#,655..DM6,T3,T4

1
55150-37240

XKU60#,64#,65#

1
Common parts
90119-08A87
90119-08B79
90468-16032
94130-61000
94531-01000
