XZU411-TQTQS3 (2004)

Toyota Dyna/Toyoace

Production Jun 2004 - Oct 2006
Engine S05D
Transmission 6FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0406- )XZU401,411,421..6FC

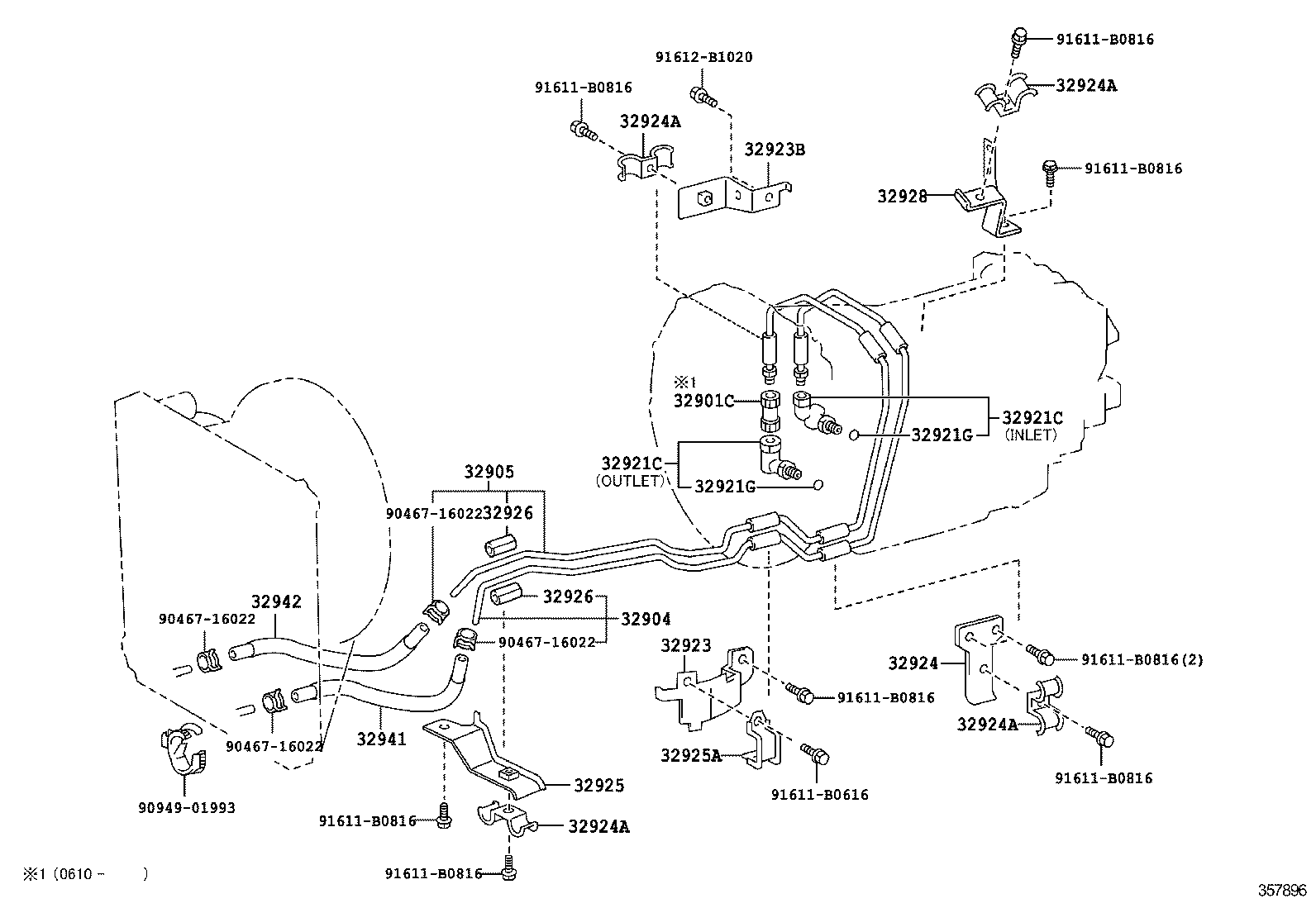

Click highlighted areas on diagram

A860

diagram 32901C 32904 32905 32921C 32921C 32921G 32921G 32923 32923B 32924 32924A 32924A 32924A 32924A 32925 32925A 32926 32926 32928 32941 32942 9046716022 9046716022 9046716022 9046716022 9094901993 91611B0616 91611B0816 91611B0816 91611B0816 91611B0816 91611B0816 91611B0816 91611B0816 91611B0816 91612B1020
Part # Description Qty Price
32904 - TUBE SUB-ASSY, OIL COOLER INLET, NO.1
32904-37170

XZU401,411,421..6FC

1
32905 - TUBE SUB-ASSY, OIL COOLER OUTLET, NO.1
32905-37171

XZU401,411,421..6FC

1
32921C - UNION(FOR OIL COOLER TUBE)
90407-20009

XZU401,411,414,421,424..6FC

アウトレット

1
90407-20010

XZU401,411,414,421,424..6FC

インレット

1
32921C - UNION(FOR OIL COOLER TUBE)
90407-20009

XZU401,411,414,421,424..6FC

アウトレット

1
90407-20010

XZU401,411,414,421,424..6FC

インレット

1
32921G - RING, O(FOR OIL COOLER TUBE UNION)
90301-11006

XZU401,411,414,421,424..6FC

2
32921G - RING, O(FOR OIL COOLER TUBE UNION)
90301-11006

XZU401,411,414,421,424..6FC

2
32923 - CLAMP, AUTOMATIC TRANSMISSION OIL COOLER TUBE
32927-37010

XZU401,411,421..6FC

1
32923B - CLAMP, AUTOMATIC TRANSMISSION OIL COOLER TUBE, NO.1
32923-37011

XZU401,411,414,421,424..6FC

1
32924 - CLAMP, OIL COOLER TUBE, NO.2
32924-37010

XZU401,411,414,421,424..6FC

1
32924A - CLAMP(FOR OIL COOLER TUBE, NO.2)
90462-12076

XZU401,411,421..6FC

4
32924A - CLAMP(FOR OIL COOLER TUBE, NO.2)
90462-12076

XZU401,411,421..6FC

4
32924A - CLAMP(FOR OIL COOLER TUBE, NO.2)
90462-12076

XZU401,411,421..6FC

4
32924A - CLAMP(FOR OIL COOLER TUBE, NO.2)
90462-12076

XZU401,411,421..6FC

4
32925 - CLAMP, OIL COOLER TUBE, NO.3
32925-37020

XZU401,411,421..6FC

1
32925A - CLAMP, FLEXIBLE HOSE, NO.2
32929-25020

XZU401,411,421..6FC

1
32926 - CUSHION, OIL COOLER TUBE(ATM)
32926-60010

XZU401,411,414,421,424..6FC

長さ=45,内径=12

10
32926 - CUSHION, OIL COOLER TUBE(ATM)
32926-60010

XZU401,411,414,421,424..6FC

長さ=45,内径=12

10
32928 - CLAMP, FLEXIBLE HOSE, NO.1
32928-37040

XZU401,411,414,421,424..6FC

1
32928-37041

XZU401,411,414,421,424..6FC

1
32941 - HOSE, OIL COOLER INLET, NO.1
32941-37040

XZU401,411,421..6FC

1
32942 - HOSE, OIL COOLER OUTLET, NO.1
32942-37020

XZU401,411,414,421,424..6FC

1
Common parts
90467-16022
90949-01993
91611-B0616
91611-B0816
91612-B1020
