XZU304-PSMJS (2004)

Toyota Dyna/Toyoace

Production Jun 2004 - Oct 2006
Engine N04C
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

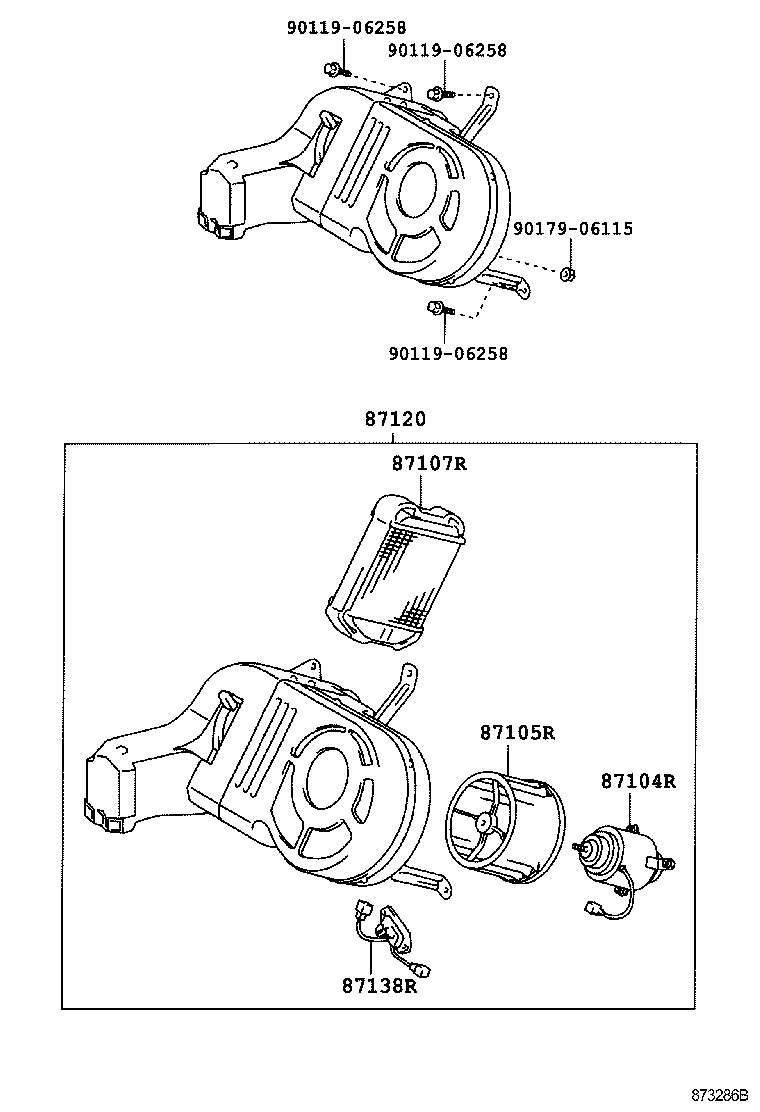

ILLUST NO. 2 OF 2(0406- )RZU300,XZU304,306,308,346,388..DCB..CBU,IV3

Click highlighted areas on diagram

リヤ

diagram 87104R 87105R 87107R 87120 87138R 9011906258 9011906258 9011906258 9017906115
Part # Description Qty Price
87104R - MOTOR SUB-ASSY, REAR HEATER BLOWER
87104-90A04

XZU378..DCB;XZU304,306,308,346,388..DCB..(CBU,IV3)

1
87104-90A04

XZU378..DCB;XZU304,306,308,346,388..DCB..(CBU,IV3)

1
87105R - FAN SUB-ASSY, REAR HEATER BLOWER
87105-87002

XZU378..DCB;RZU300,XZU304,306,308,346,388..DCB..(CBU,IV3)

1
87105-87002

XZU378..DCB;RZU300,XZU304,306,308,346,388..DCB..(CBU,IV3)

1
87107R - UNIT SUB-ASSY, REAR HEATER
87107-60330

XZU378..DCB;RZU300,XZU304,306,308,346,388..DCB..(CBU,IV3)

1
87107-60330

XZU378..DCB;RZU300,XZU304,306,308,346,388..DCB..(CBU,IV3)

1
87120 - HEATER ASSY, REAR
87110-37050

XZU304,306,308,346,378,388..DCB..(CBU,IV3)

1
87110-37050

XZU304,306,308,346,378,388..DCB..(CBU,IV3)

1
87138R - RESISTOR, REAR HEATER BLOWER
87138-37160

XZU378..DCB;XZU304,306,308,346,388..DCB..(CBU,IV3)

1
87138-37160

XZU378..DCB;XZU304,306,308,346,388..DCB..(CBU,IV3)

1
Common parts
90119-06258
90179-06115
