XZC605V-RRTMA (2011)

Toyota Dyna/Toyoace

Production Jul 2011 - May 2016
Engine N04C
Transmission 6FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

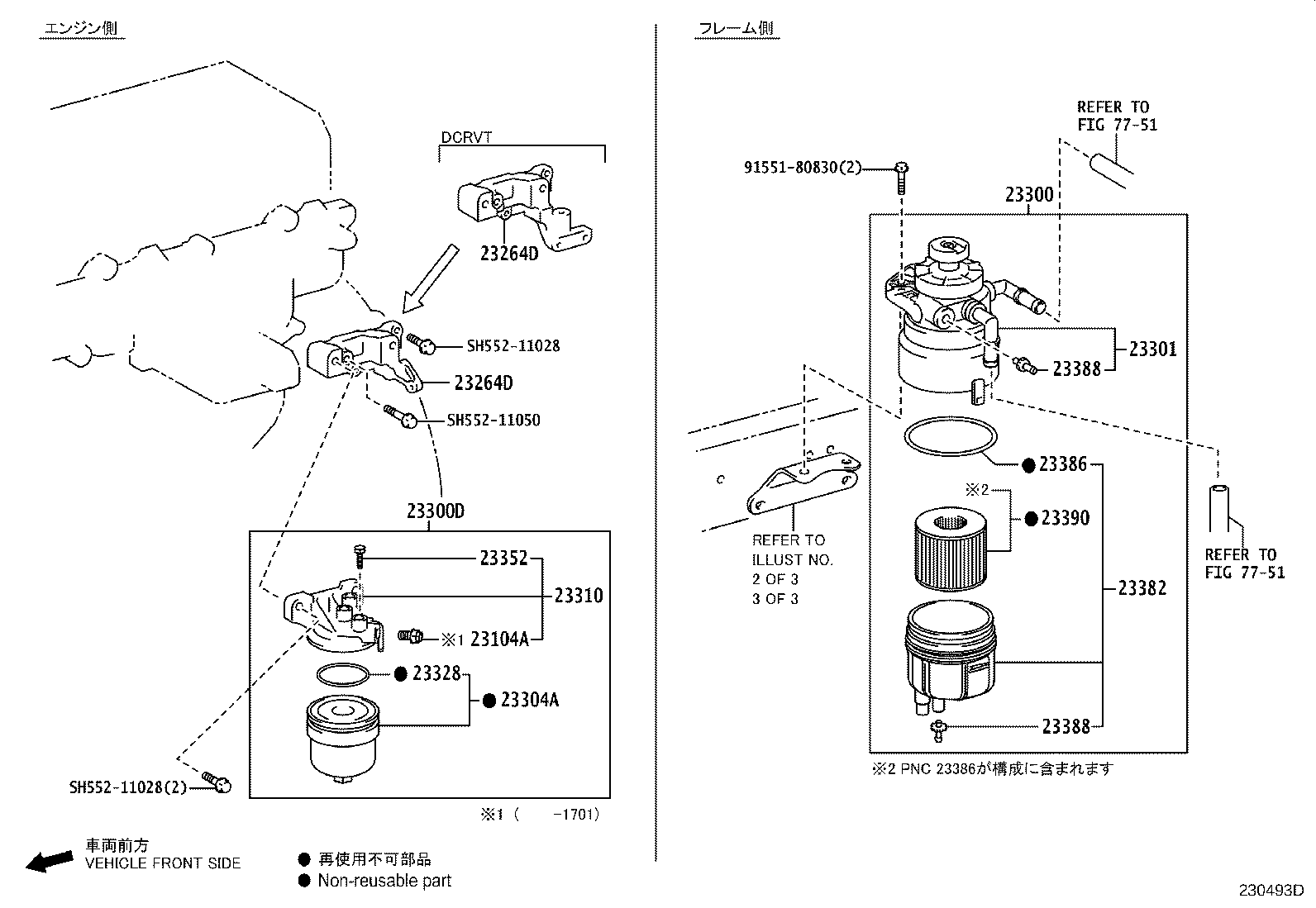

ILLUST NO. 1 OF 3(1107- )N04C..XZU685..DCRTK..IV4 ; (1107-)N04C..XZC605,XZU600,640..DCB,VAN..

Click highlighted areas on diagram

diagram 23104A 23264D 23264D 23300 23300D 23301 23304A 23310 23328 23352 23382 23386 23388 23388 23390 7751 7751 9155180830 SH55211028 SH55211028 SH55211050
Part # Description Qty Price
23104A - VALVE SUB-ASSY
23104-EV010

N04C..XZC605..06S

1
23264D - BRACKET, FUEL FILTER
23264-78081

N04C..XZC605..06S

1
23264D - BRACKET, FUEL FILTER
23264-78081

N04C..XZC605..06S

1
23300 - FILTER ASSY, FUEL
23300-78252

N04C..XZU685..IV4;N04C..XZC605,XZU600,640..DCB,VAN

1
23300-78253

N04C..XZU685..IV4;N04C..XZC605,XZU600,640..DCB,VAN

1
23300-78263

N04C..XZU685..IV4;N04C..XZC605,XZU600,640..DCB,VAN

フューエルヒータ−有り

1
23300-78262

N04C..XZU685..IV4;N04C..XZC605,XZU600,640..DCB,VAN

フューエルヒータ−有り

1
23300-78254

N04C..XZU685..IV4;N04C..XZC605,XZU600,640..DCB,VAN

1
23300-78264

N04C..XZU685..IV4;N04C..XZC605,XZU600,640..DCB,VAN

フューエルヒータ−有り

1
23300-78265

N04C..XZC605..06S

フューエルヒータ−有り

1
23300-78255

N04C..XZC605..06S

1
23300D - FILTER ASSY, FUEL(FOR DIESEL)
23300-E0382

N04C..XZC60#,610,630,645,655,675,XZU60#,610,620,630,64#,65#,675,685,695

1
23300-E0570

N04C..XZC605..06S

1
23300-E0381

N04C..XZC60#,610,630,645,655,675,XZU60#,610,620,630,64#,65#,675,685,695

1
23301 - BODY SUB-ASSY, FUEL FILTER
23301-78262

N04C..XZU685..IV4;N04C..XZC605,XZU600,640..DCB,VAN

フューエルヒータ−有り

1
23301-78263

N04C..XZU685..IV4;N04C..XZC605,XZU600,640..DCB,VAN

フューエルヒータ−有り

1
23301-78252

N04C..XZU685..IV4;N04C..XZC605,XZU600,640..DCB,VAN

1
23301-78264

N04C..XZC605..06S

フューエルヒータ−有り

1
23301-78254

N04C..XZC605..06S

1
23301-78253

N04C..XZU685..IV4;N04C..XZC605,XZU600,640..DCB,VAN

1
23304A - ELEMENT SET, FUEL FILTER
23304-EV280

N04C..XZC60#,610,630,645,655,675,XZU60#,610,620,630,64#,65#,675,685,695

1
23304-EV280

N04C..XZC605..06S

1
23310 - BODY, FUEL FILTER, UPPER
23310-EV091

N04C..XZC605..06S

1
23310-EV090

N04C..XZC60#,610,630,645,655,675,XZU60#,610,620,630,64#,65#,675,685,695

1
23328 - GASKET(FOR FUEL FILTER)
23385-E0020

N04C..XZC605..06S

1
23352 - PLUG, BLEEDER
S2331-61040

N04C..XZC605..06S

1
23382 - CASE, FUEL FILTER
23382-78223

N04C..XZC605..06S

1
23382-78222

N04C..XZC60#,610,630,645,655,675,XZU60#,610,620,630,64#,65#,675,685,695

1
23386 - GASKET, FUEL FILTER CASE
23386-78220

N04C..XZC605..06S

1
23388 - PLUG, FUEL FILTER DRAIN
23388-78222

N04C..XZC605..06S

2
23388 - PLUG, FUEL FILTER DRAIN
23388-78222

N04C..XZC605..06S

2
23390 - ELEMENT ASSY, FUEL FILTER
23390-78221

N04C..XZC60#,610,630,645,655,675,XZU60#,610,620,630,64#,65#,675,685,695

1
23304-78225

N04C..XZC605..06S

1
23304-78222

N04C..XZC60#,610,630,645,655,675,XZU60#,610,620,630,64#,65#,675,685,695

1
Common parts
91551-80830
SH552-11028
SH552-11050
Linked diagrams
7751

ILLUST NO. 2 OF 3(1107- )N04C..DCRTH,DCRTJ,DCRTK,DCRVT

Click highlighted areas on diagram

ブラケット

diagram 23921 23921 23921 23921 23921 23921 23921 23921 23925 9155180825 9155180825 9155180825 9155180825 9155180825 9155180825 9155180825 9415180800 9415180800 9415180800 9415180800
Part # Description Qty Price
23921 - SUPPORT, FUEL FILTER
23921-78080

N04C..XZC605..06S

TYPE D:イラスト参照

1
23921 - SUPPORT, FUEL FILTER
23921-78080

N04C..XZC605..06S

TYPE D:イラスト参照

1
23921 - SUPPORT, FUEL FILTER
23921-78080

N04C..XZC605..06S

TYPE D:イラスト参照

1
23921 - SUPPORT, FUEL FILTER
23921-78080

N04C..XZC605..06S

TYPE D:イラスト参照

1
23921 - SUPPORT, FUEL FILTER
23921-78080

N04C..XZC605..06S

TYPE D:イラスト参照

1
23921 - SUPPORT, FUEL FILTER
23921-78080

N04C..XZC605..06S

TYPE D:イラスト参照

1
23921 - SUPPORT, FUEL FILTER
23921-78080

N04C..XZC605..06S

TYPE D:イラスト参照

1
23921 - SUPPORT, FUEL FILTER
23921-78080

N04C..XZC605..06S

TYPE D:イラスト参照

1
Common parts
91551-80825
94151-80800

ILLUST NO. 3 OF 3(1107- )N04C..DCRTH,DCRTJ,DCRTK,DCRVT

Click highlighted areas on diagram

ブラケット

diagram 23921 23921 9155180825 9155180825 9415180800
Part # Description Qty Price
23921 - SUPPORT, FUEL FILTER
23921-78080

N04C..XZC605..06S

TYPE D:イラスト参照

1
23921 - SUPPORT, FUEL FILTER
23921-78080

N04C..XZC605..06S

TYPE D:イラスト参照

1
Common parts
91551-80825
94151-80800
