LY280-TBPDS (2001)

Toyota Dyna/Toyoace

Production Jul 2001 - Aug 2004
Engine 5L
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0107-0308)T3..TB..CBU ; (0308- )T3..TB..CBU

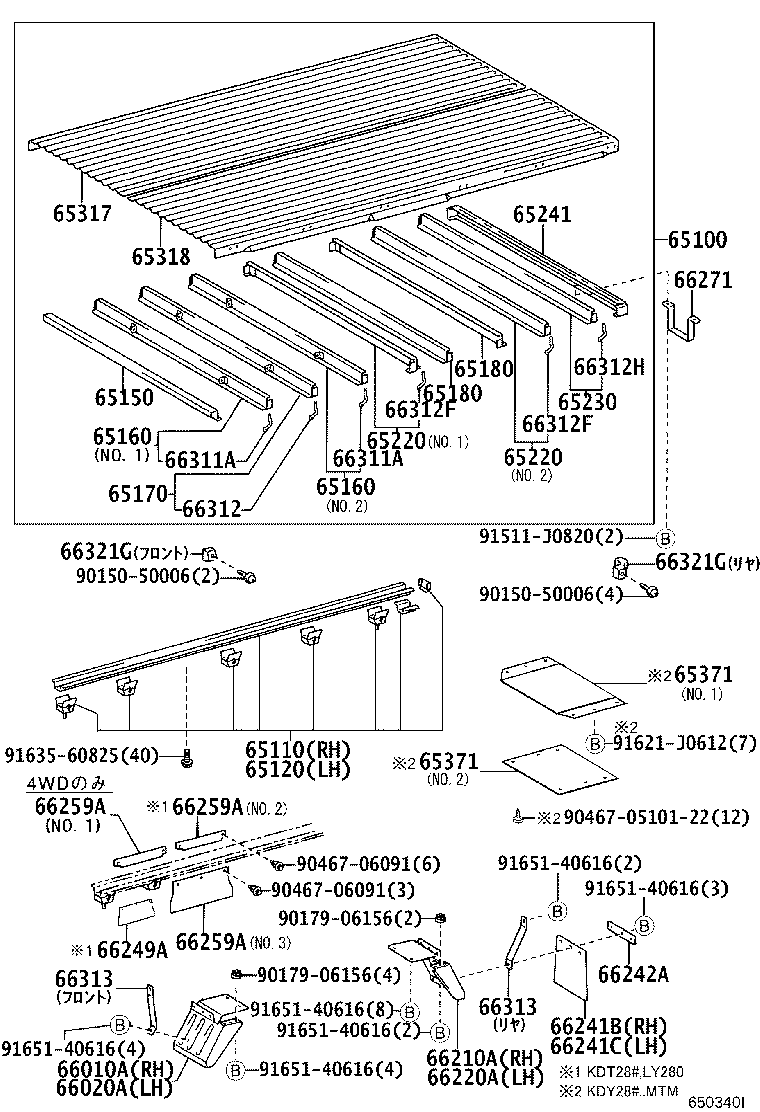

Click highlighted areas on diagram

モクセイデッキ

diagram 65026 65027 65100 65110 65120 65160 65160A 65160B 65170 65180 65190 65220 65303A 65304A 65307A 65320 65371 65371 65413A 65415D 6554 6554 65635B 66010A 66020A 66210A 66213B 66220A 66231A 66231B 66232A 66232B 66241B 66241C 66242A 66259A 66271 66311H 66312 66312J 66313 66313 66321E 66321E 66321G 9014950065 9015960047 9015960047 9017906159 9017910036 9017910036 91621J0612 91621J0612 91621J0612 91621J0612 91621J0612 91621J0612 91621J0612 9164281025 9321016016 9321016016 9418401001
Part # Description Qty Price
65026 - BRACKET SUB-ASSY, GATE RUBBER BUMPER, RH
65026-37020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

1
65027 - BRACKET SUB-ASSY, GATE RUBBER BUMPER, LH
65027-37020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

1
65100 - FLOOR ASSY, REAR BODY
65100-2E350

KDY28#,LY280..T3..TS..CBU

***

1
65100-2E590

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

***

1
65110 - SILL ASSY, MAIN, RH
65110-25170

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65110-25200

KDY231..T3..125T..CBU;KDY230,28#,LY230,280,TRY230..(T3,T4)..TS..CBU

1
65120 - SILL ASSY, MAIN, LH
65120-25260

KDY230..T4..TS..CBU;KDY28#,LY280..T3..TS..CBU

1
65120-25240

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65160 - SILL ASSY, CROSS, NO.2
65160-25320

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65160-25380

KDY28#,LY280..T3..TS..CBU;KDY221,27#,LY270..T3..TS..MTM..CBU

NO.1

1
65160-95A08

KDY28#,LY280..T3..TS..CBU

NO.2

1
65160A - SILL ASSY, CROSS, NO.2
65180-25230

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65160B - SILL ASSY, CROSS, NO.2
65180-25130

KDY231,281,LY230,280,RZY230..T3..TB..CBU

1
65170 - SILL ASSY, CROSS, NO.2
65170-25240

KDY28#,LY280..T3..TS..CBU

1
65180-25230

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65180 - SILL ASSY, CROSS, NO.4
65180-25130

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65180-95A07

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

2
65190 - SILL ASSY, CROSS, NO.5
65180-25230

KDY280,LY280..TB..CBU;KDY23#,LY230,RZY230,TRY230..T2..15T..ST..CBU;KDY23#,281,LY230,RZY230..(T3,T4,TW4)..TB..CBU;KDY22#,LY220,RZY220,231,281,TRY220,23#,281..(T3,T4)..TB..15T..CBU

1
65220 - SILL ASSY, CROSS, NO.4
65220-26010

KDY23#,28#,LY230,280,TRY230..T3..TS..CBU

NO.2

1
65220-95A05

KDY23#,28#,LY230,280,TRY230..T3..TS..CBU

NO.1

1
65230-25140

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65303A - FRAME SUB-ASSY, FLOOR SIDE, RH
65303-25350

KDY23#,LY230,RZY230,TRY230..T2..TB..WT..CBU;KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65304A - FRAME SUB-ASSY, FLOOR SIDE, LH
65304-25310

KDY23#,LY230,RZY230,TRY230..T2..TB..WT..CBU;KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65307A - FRAME SUB-ASSY, FLOOR, REAR
65307-25120

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

1
65413A - BRACKET, GUARD FRAME, RH
65413-37050

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

1
65415D - BRACKET, GUARD FRAME, LH
65415-37030

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..TB..(DCR,DSL,EFI)..CBU

1
65635B - BOLT, COUNTER SUNK HEAD SQUARE NECK
65635-92830

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

4
66010A - FENDER ASSY, REAR NO.2 RH
66010-26010

LY220,230,270,280,RZY220,230..(T3,TW3)..TS..CBU

1
66010-25020

KDY221,23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
66010-25090

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
66020A - FENDER ASSY, REAR NO.2 LH
66020-26010

LY220,230,270,280,RZY220,230..(T3,TW3)..TS..CBU

1
66020-25020

KDY221,23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
66020-25080

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
66210A - FENDER ASSY, REAR NO.1 RH
66210-95A02

LY220,230,270,280,RZY220,230..(T3,TW3)..TS..CBU

1
66210-25020

KDY221,23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
66210-25050

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
66213B - PLATE, REAR FENDER, UPPER
66203-25020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY230,TRY230..TB..ST..CBU

2
66220A - FENDER ASSY, REAR NO.1 LH
66220-95A02

LY220,230,270,280,RZY220,230..(T3,TW3)..TS..CBU

1
66220-25050

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
66220-25020

KDY221,23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
66231A - RETAINER, REAR FENDER, FRONT RH
66231-25020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY230,TRY230..TB..ST..CBU

1
66231B - RETAINER, REAR FENDER, REAR RH
66231-25020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY230,TRY230..TB..ST..CBU

1
66232A - RETAINER, REAR FENDER, FRONT LH
66231-25020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY230,TRY230..TB..ST..CBU

1
66232B - RETAINER, REAR FENDER, REAR LH
66231-25020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY230,TRY230..TB..ST..CBU

1
66241B - BAFFLE, RUBBER
76625-37010

LY220,230,270,280,RZY220,230..(T3,TW1,TW3)..TS..CBU

2
66241-25040

KDY23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
76625-25030

LY220,230,270,280,RZY220,230..(T3,TW1,TW3)..TS..CBU

1
66241C - BUFFLE, RUBBER
66241-25040

KDY23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
76625-25030

LY220,230,270,280,RZY220,230..(T3,TW1,TW3)..TS..CBU

1
66242A - PLATE, BAFFLE RUBBER
66242-37070

KDY221,23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
66242-95012

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW1,TW3)..TS..CBU

2
66259A - COVER, REAR BODY FLOOR, REAR
66259-25080

KDY230..T4..TS..CBU;LY280..T3..125T..CBU;KDY28#..T3..TS..MTM..CBU

NO.2

1
66259-25060

KDY230..T4..TS..CBU;LY280..T3..125T..CBU;KDY22#,27#,28#,LY270..T3..TS..MTM..CBU

NO.1

1
66259-37010

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

6
66259-25050

KDY230..T4..TS..CBU;LY280..T3..125T..CBU;KDY22#,27#,28#,LY270..T3..TS..MTM..CBU

NO.3

1
66271 - STEP, REAR BODY
66271-25010

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

1
66271-95A00

KDY230..(T3,T4,TW3)..TS..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
66311H - HOOK, ROPE
66311-37020

KDY23#,28#,LY230,280,RZY23#,281,TRY23#,281..(T2,T3,T4)..TB..CBU

6
66312 - HOOK, ROPE, NO.2
66311-95014

KDY28#,LY280..T3..TS..CBU;KDY221,27#,LY270..T3..TS..MTM..CBU

2
66311-37020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

2
66312J - HOOK, ROPE, NO.2
66312-37020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

1
66313 - SUPPORT, REAR FENDER
66235-26010

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

フロント

2
66235-25010

KDY230..(T3,T4)..15T..CBU;KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY230..(T2,TW2,TW4)..TB..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

リヤ

2
66236-25020

KDY230..(T3,T4)..15T..CBU;KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY230..(T2,TW2,TW4)..TB..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

フロント

2
66236-26020

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

リヤ

2
66313 - SUPPORT, REAR FENDER
66235-26010

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

フロント

2
66235-25010

KDY230..(T3,T4)..15T..CBU;KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY230..(T2,TW2,TW4)..TB..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

リヤ

2
66236-25020

KDY230..(T3,T4)..15T..CBU;KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY230..(T2,TW2,TW4)..TB..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

フロント

2
66236-26020

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

リヤ

2
66321E - BUMPER, GATE RUBBER
66321-92805

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

サイド

2
66321-92803

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

リヤ

2
66321E - BUMPER, GATE RUBBER
66321-92805

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

サイド

2
66321-92803

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

リヤ

2
66321G - BUMPER, GATE RUBBER
66321-92805

KDY281..TB..125T;LY230,280..LPG..CBU;LY280..TB..ATM..DSL..CBU;KDY280..ATM..15T..WT..CBU;KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;LY280..(T3,TW4)..TB..MTM..CBU;RZY230,TRY230..T2..15T..ST..CBU;KDY23#,LY230..T2..ATM..15T..ST..CBU;KDY22#,LY220,RZY220,TRY220..T2..TB..WT;KDY23#,LY230..TB..MTM..(125T,12T)..CBU;KDY23#,LY230..(T3,TW2,TW4)..TB..ATM..CBU;KDY280,RZY230,TRY230..(T3,TW2,TW4)..TB..CBU;KDY27#,LY270,RZY231,281,TRY231,281..TB..CBU

2
66321-25020

KDY230..TS..CBU;KDY22#,231,27#,28#,LY220,230,270,280,TRY220,230..(T2,T3,TW2,TW3)..TS..CBU

リヤ

2
66321-25010

LY220,230,270,280,RZY220,230..(T2,T3,TW3)..TS..CBU

リヤ

2
66331-95010

KDY230..TS..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T2,T3,TW2,TW3)..TS..CBU

フロント

2
Common parts
90149-50065
90159-60047
90179-06159
90179-10036
91621-J0612
91642-81025
93210-16016
94184-01001
Linked diagrams
6554

(0107-0308)LY230,280,RZY230..125T,12T..WT..CBU ;(0308- )KDY23#,280,LY230,280,TR

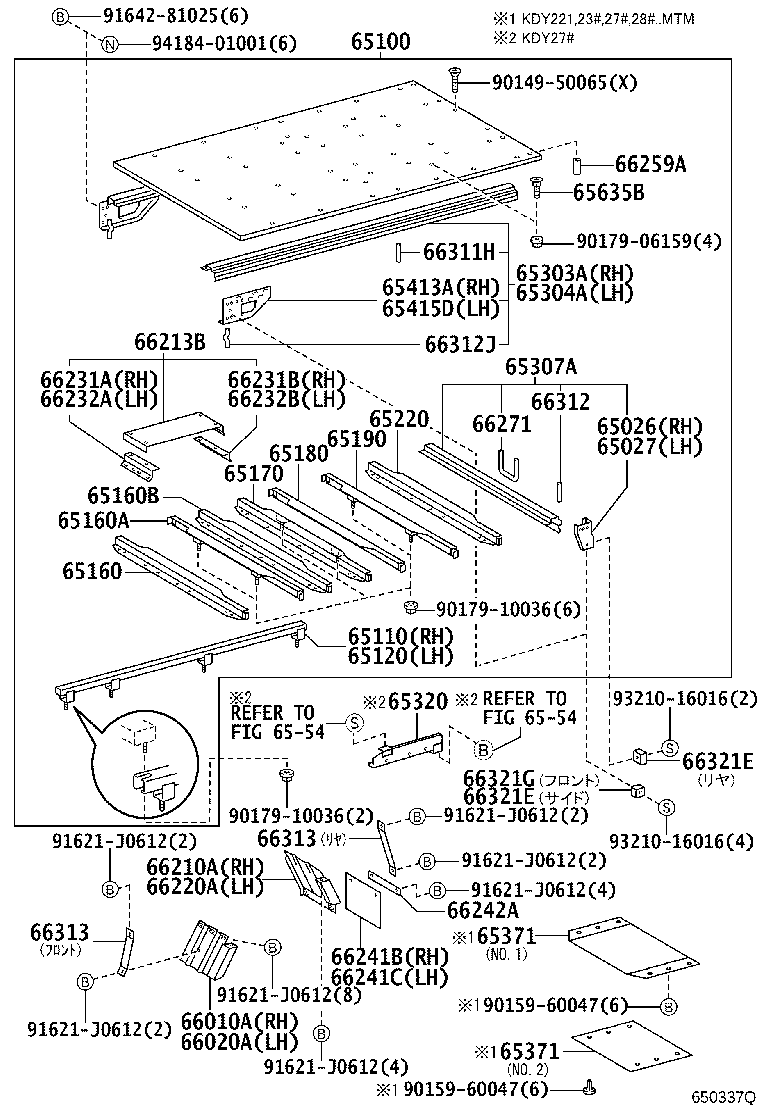

Click highlighted areas on diagram

モクセイデッキ

diagram 65026 65027 65100 65160A 65160B 65170 65180 65190 65220 65303A 65304A 65307A 65413A 65415D 65635B 66010A 66020A 66210A 66213B 66219A 66219B 66220A 66231A 66231B 66232A 66232B 66241B 66241C 66242A 66259A 66271 66311H 66312 66312J 66313 66313 66321E 66321E 66321G 66441D 9014950065 9015150006 9017906159 91621J0612 91621J0612 91621J0612 91621J0612 91621J0612 91621J0612 91621J0612 9164281025 9321016016 9321016016 9331316014 9418401001
Part # Description Qty Price
65026 - BRACKET SUB-ASSY, GATE RUBBER BUMPER, RH
65026-37020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

1
65027 - BRACKET SUB-ASSY, GATE RUBBER BUMPER, LH
65027-37020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

1
65100 - FLOOR ASSY, REAR BODY
65100-2E350

KDY28#,LY280..T3..TS..CBU

***

1
65100-2E590

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

***

1
65160A - SILL ASSY, CROSS, NO.2
65180-25230

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65160B - SILL ASSY, CROSS, NO.2
65180-25130

KDY231,281,LY230,280,RZY230..T3..TB..CBU

1
65170 - SILL ASSY, CROSS, NO.2
65170-25240

KDY28#,LY280..T3..TS..CBU

1
65180-25230

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65180 - SILL ASSY, CROSS, NO.4
65180-25130

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65180-95A07

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

2
65190 - SILL ASSY, CROSS, NO.5
65180-25230

KDY280,LY280..TB..CBU;KDY23#,LY230,RZY230,TRY230..T2..15T..ST..CBU;KDY23#,281,LY230,RZY230..(T3,T4,TW4)..TB..CBU;KDY22#,LY220,RZY220,231,281,TRY220,23#,281..(T3,T4)..TB..15T..CBU

1
65220 - SILL ASSY, CROSS, NO.4
65220-26010

KDY23#,28#,LY230,280,TRY230..T3..TS..CBU

NO.2

1
65220-95A05

KDY23#,28#,LY230,280,TRY230..T3..TS..CBU

NO.1

1
65230-25140

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65303A - FRAME SUB-ASSY, FLOOR SIDE, RH
65303-25350

KDY23#,LY230,RZY230,TRY230..T2..TB..WT..CBU;KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65304A - FRAME SUB-ASSY, FLOOR SIDE, LH
65304-25310

KDY23#,LY230,RZY230,TRY230..T2..TB..WT..CBU;KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65307A - FRAME SUB-ASSY, FLOOR, REAR
65307-25120

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

1
65413A - BRACKET, GUARD FRAME, RH
65413-37050

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

1
65415D - BRACKET, GUARD FRAME, LH
65415-37030

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..TB..(DCR,DSL,EFI)..CBU

1
65635B - BOLT, COUNTER SUNK HEAD SQUARE NECK
65635-92830

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

4
66010A - FENDER ASSY, REAR NO.2 RH
66010-26010

LY220,230,270,280,RZY220,230..(T3,TW3)..TS..CBU

1
66010-25020

KDY221,23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
66010-25090

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
66020A - FENDER ASSY, REAR NO.2 LH
66020-26010

LY220,230,270,280,RZY220,230..(T3,TW3)..TS..CBU

1
66020-25020

KDY221,23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
66020-25080

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
66210A - FENDER ASSY, REAR NO.1 RH
66210-95A02

LY220,230,270,280,RZY220,230..(T3,TW3)..TS..CBU

1
66210-25020

KDY221,23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
66210-25050

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
66213B - PLATE, REAR FENDER, UPPER
66203-25020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY230,TRY230..TB..ST..CBU

2
66220A - FENDER ASSY, REAR NO.1 LH
66220-95A02

LY220,230,270,280,RZY220,230..(T3,TW3)..TS..CBU

1
66220-25050

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
66220-25020

KDY221,23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
66231A - RETAINER, REAR FENDER, FRONT RH
66231-25020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY230,TRY230..TB..ST..CBU

1
66231B - RETAINER, REAR FENDER, REAR RH
66231-25020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY230,TRY230..TB..ST..CBU

1
66232A - RETAINER, REAR FENDER, FRONT LH
66231-25020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY230,TRY230..TB..ST..CBU

1
66232B - RETAINER, REAR FENDER, REAR LH
66231-25020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY230,TRY230..TB..ST..CBU

1
66241B - BAFFLE, RUBBER
76625-37010

LY220,230,270,280,RZY220,230..(T3,TW1,TW3)..TS..CBU

2
66241-25040

KDY23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
76625-25030

LY220,230,270,280,RZY220,230..(T3,TW1,TW3)..TS..CBU

1
66241C - BUFFLE, RUBBER
66241-25040

KDY23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
76625-25030

LY220,230,270,280,RZY220,230..(T3,TW1,TW3)..TS..CBU

1
66242A - PLATE, BAFFLE RUBBER
66242-37070

KDY221,23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
66242-95012

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW1,TW3)..TS..CBU

2
66259A - COVER, REAR BODY FLOOR, REAR
66259-25080

KDY230..T4..TS..CBU;LY280..T3..125T..CBU;KDY28#..T3..TS..MTM..CBU

NO.2

1
66259-25060

KDY230..T4..TS..CBU;LY280..T3..125T..CBU;KDY22#,27#,28#,LY270..T3..TS..MTM..CBU

NO.1

1
66259-37010

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

6
66259-25050

KDY230..T4..TS..CBU;LY280..T3..125T..CBU;KDY22#,27#,28#,LY270..T3..TS..MTM..CBU

NO.3

1
66271 - STEP, REAR BODY
66271-25010

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

1
66271-95A00

KDY230..(T3,T4,TW3)..TS..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
66311H - HOOK, ROPE
66311-37020

KDY23#,28#,LY230,280,RZY23#,281,TRY23#,281..(T2,T3,T4)..TB..CBU

6
66312 - HOOK, ROPE, NO.2
66311-95014

KDY28#,LY280..T3..TS..CBU;KDY221,27#,LY270..T3..TS..MTM..CBU

2
66311-37020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

2
66312J - HOOK, ROPE, NO.2
66312-37020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

1
66313 - SUPPORT, REAR FENDER
66235-26010

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

フロント

2
66235-25010

KDY230..(T3,T4)..15T..CBU;KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY230..(T2,TW2,TW4)..TB..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

リヤ

2
66236-25020

KDY230..(T3,T4)..15T..CBU;KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY230..(T2,TW2,TW4)..TB..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

フロント

2
66236-26020

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

リヤ

2
66313 - SUPPORT, REAR FENDER
66235-26010

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

フロント

2
66235-25010

KDY230..(T3,T4)..15T..CBU;KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY230..(T2,TW2,TW4)..TB..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

リヤ

2
66236-25020

KDY230..(T3,T4)..15T..CBU;KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY230..(T2,TW2,TW4)..TB..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

フロント

2
66236-26020

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

リヤ

2
66321E - BUMPER, GATE RUBBER
66321-92805

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

サイド

2
66321-92803

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

リヤ

2
66321E - BUMPER, GATE RUBBER
66321-92805

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

サイド

2
66321-92803

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

リヤ

2
66321G - BUMPER, GATE RUBBER
66321-92805

KDY281..TB..125T;LY230,280..LPG..CBU;LY280..TB..ATM..DSL..CBU;KDY280..ATM..15T..WT..CBU;KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;LY280..(T3,TW4)..TB..MTM..CBU;RZY230,TRY230..T2..15T..ST..CBU;KDY23#,LY230..T2..ATM..15T..ST..CBU;KDY22#,LY220,RZY220,TRY220..T2..TB..WT;KDY23#,LY230..TB..MTM..(125T,12T)..CBU;KDY23#,LY230..(T3,TW2,TW4)..TB..ATM..CBU;KDY280,RZY230,TRY230..(T3,TW2,TW4)..TB..CBU;KDY27#,LY270,RZY231,281,TRY231,281..TB..CBU

2
66321-25020

KDY230..TS..CBU;KDY22#,231,27#,28#,LY220,230,270,280,TRY220,230..(T2,T3,TW2,TW3)..TS..CBU

リヤ

2
66321-25010

LY220,230,270,280,RZY220,230..(T2,T3,TW3)..TS..CBU

リヤ

2
66331-95010

KDY230..TS..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T2,T3,TW2,TW3)..TS..CBU

フロント

2
Common parts
90149-50065
90151-50006
90179-06159
91621-J0612
91642-81025
93210-16016
93313-16014
94184-01001

(0107-0308)LY230,280..T3..125T..CBU ; (0308-0908)KDY23#,28#,LY230,280,TRY230..T3..T

Click highlighted areas on diagram

スチ-ルデッキ

diagram 65100 65110 65120 65150 65160 65160 65170 65180 65180 65220 65220 65230 65241 65317 65318 65371 65371 66010A 66020A 66210A 66220A 66241B 66241C 66242A 66249A 66259A 66259A 66259A 66271 66311A 66311A 66312 66312F 66312F 66312H 66313 66313 66321G 66321G 9015050006 9015050006 9017906156 9017906156 904670510122 9046706091 9046706091 91511J0820 91621J0612 9163560825 9165140616 9165140616 9165140616 9165140616 9165140616 9165140616
Part # Description Qty Price
65100 - FLOOR ASSY, REAR BODY
65100-2E350

KDY28#,LY280..T3..TS..CBU

***

1
65100-2E590

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

***

1
65110 - SILL ASSY, MAIN, RH
65110-25170

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65110-25200

KDY231..T3..125T..CBU;KDY230,28#,LY230,280,TRY230..(T3,T4)..TS..CBU

1
65120 - SILL ASSY, MAIN, LH
65120-25260

KDY230..T4..TS..CBU;KDY28#,LY280..T3..TS..CBU

1
65120-25240

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65150 - SILL ASSY, CROSS, NO.1
65150-25410

KDY28#,LY280..T3..TS..CBU;KDY221,27#,LY270..T3..TS..MTM..CBU

1
65160 - SILL ASSY, CROSS, NO.2
65160-25320

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65160-25380

KDY28#,LY280..T3..TS..CBU;KDY221,27#,LY270..T3..TS..MTM..CBU

NO.1

1
65160-95A08

KDY28#,LY280..T3..TS..CBU

NO.2

1
65160 - SILL ASSY, CROSS, NO.2
65160-25320

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65160-25380

KDY28#,LY280..T3..TS..CBU;KDY221,27#,LY270..T3..TS..MTM..CBU

NO.1

1
65160-95A08

KDY28#,LY280..T3..TS..CBU

NO.2

1
65170 - SILL ASSY, CROSS, NO.2
65170-25240

KDY28#,LY280..T3..TS..CBU

1
65180-25230

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65180 - SILL ASSY, CROSS, NO.4
65180-25130

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65180-95A07

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

2
65180 - SILL ASSY, CROSS, NO.4
65180-25130

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65180-95A07

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

2
65220 - SILL ASSY, CROSS, NO.4
65220-26010

KDY23#,28#,LY230,280,TRY230..T3..TS..CBU

NO.2

1
65220-95A05

KDY23#,28#,LY230,280,TRY230..T3..TS..CBU

NO.1

1
65230-25140

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65220 - SILL ASSY, CROSS, NO.4
65220-26010

KDY23#,28#,LY230,280,TRY230..T3..TS..CBU

NO.2

1
65220-95A05

KDY23#,28#,LY230,280,TRY230..T3..TS..CBU

NO.1

1
65230-25140

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65230 - SILL ASSY, CROSS, NO.8
65230-95A03

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
65241 - SILL, REAR CROSS
65240-25060

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
65317 - PANEL, FLOOR SIDE, RH
65317-95044

KDY230,280..T3..125T..CBU

1
65317-95044

LY230,280..T3..125T..CBU

1
65318 - PANEL, FLOOR SIDE, LH
65318-95040

KDY230,280..(T2,T3)..TS..CBU

1
65318-95040

LY230,280..(T2,T3)..TS..CBU

1
66010A - FENDER ASSY, REAR NO.2 RH
66010-26010

LY220,230,270,280,RZY220,230..(T3,TW3)..TS..CBU

1
66010-25020

KDY221,23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
66010-25090

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
66020A - FENDER ASSY, REAR NO.2 LH
66020-26010

LY220,230,270,280,RZY220,230..(T3,TW3)..TS..CBU

1
66020-25020

KDY221,23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
66020-25080

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
66210A - FENDER ASSY, REAR NO.1 RH
66210-95A02

LY220,230,270,280,RZY220,230..(T3,TW3)..TS..CBU

1
66210-25020

KDY221,23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
66210-25050

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
66220A - FENDER ASSY, REAR NO.1 LH
66220-95A02

LY220,230,270,280,RZY220,230..(T3,TW3)..TS..CBU

1
66220-25050

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
66220-25020

KDY221,23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
66241B - BAFFLE, RUBBER
76625-37010

LY220,230,270,280,RZY220,230..(T3,TW1,TW3)..TS..CBU

2
66241-25040

KDY23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
76625-25030

LY220,230,270,280,RZY220,230..(T3,TW1,TW3)..TS..CBU

1
66241C - BUFFLE, RUBBER
66241-25040

KDY23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
76625-25030

LY220,230,270,280,RZY220,230..(T3,TW1,TW3)..TS..CBU

1
66242A - PLATE, BAFFLE RUBBER
66242-37070

KDY221,23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
66242-95012

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW1,TW3)..TS..CBU

2
66249A - COVER, REAR BODY FLOOR SIDE, LH
66249-25080

LY270,280..T3..TS..CBU

1
66259A - COVER, REAR BODY FLOOR, REAR
66259-25080

KDY230..T4..TS..CBU;LY280..T3..125T..CBU;KDY28#..T3..TS..MTM..CBU

NO.2

1
66259-25060

KDY230..T4..TS..CBU;LY280..T3..125T..CBU;KDY22#,27#,28#,LY270..T3..TS..MTM..CBU

NO.1

1
66259-37010

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

6
66259-25050

KDY230..T4..TS..CBU;LY280..T3..125T..CBU;KDY22#,27#,28#,LY270..T3..TS..MTM..CBU

NO.3

1
66259A - COVER, REAR BODY FLOOR, REAR
66259-25080

KDY230..T4..TS..CBU;LY280..T3..125T..CBU;KDY28#..T3..TS..MTM..CBU

NO.2

1
66259-25060

KDY230..T4..TS..CBU;LY280..T3..125T..CBU;KDY22#,27#,28#,LY270..T3..TS..MTM..CBU

NO.1

1
66259-37010

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

6
66259-25050

KDY230..T4..TS..CBU;LY280..T3..125T..CBU;KDY22#,27#,28#,LY270..T3..TS..MTM..CBU

NO.3

1
66259A - COVER, REAR BODY FLOOR, REAR
66259-25080

KDY230..T4..TS..CBU;LY280..T3..125T..CBU;KDY28#..T3..TS..MTM..CBU

NO.2

1
66259-25060

KDY230..T4..TS..CBU;LY280..T3..125T..CBU;KDY22#,27#,28#,LY270..T3..TS..MTM..CBU

NO.1

1
66259-37010

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

6
66259-25050

KDY230..T4..TS..CBU;LY280..T3..125T..CBU;KDY22#,27#,28#,LY270..T3..TS..MTM..CBU

NO.3

1
66271 - STEP, REAR BODY
66271-25010

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

1
66271-95A00

KDY230..(T3,T4,TW3)..TS..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
66311A - HOOK, ROPE, NO.1
66311-95014

LY220,280..T3..125T..CBU

4
66311A - HOOK, ROPE, NO.1
66311-95014

LY220,280..T3..125T..CBU

4
66312 - HOOK, ROPE, NO.2
66311-95014

KDY28#,LY280..T3..TS..CBU;KDY221,27#,LY270..T3..TS..MTM..CBU

2
66311-37020

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

2
66312F - HOOK, ROPE, NO.2
66311-95014

LY220,230,270,280..(T3,TW3)..TS..CBU

4
66311-95014

KDY220,230,270,280..(T3,TW3)..TS..CBU

4
66312F - HOOK, ROPE, NO.2
66311-95014

LY220,230,270,280..(T3,TW3)..TS..CBU

4
66311-95014

KDY220,230,270,280..(T3,TW3)..TS..CBU

4
66312H - HOOK, ROPE
66311-95014

KDY22#..ATM..CBU;LY220,RZY220..TS..15T..CBU;TRY220..TS..(125T,15T)..CBU;LY220,270,RZY220..TS..(125T,12T)..ST..CBU;KDY22#,27#,RZY230..(T3,TW3)..TS..MTM..CBU;KDY23#,28#,LY230,280,TRY230..(T3,TW3)..TS..CBU

2
66313 - SUPPORT, REAR FENDER
66236-26020

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

リヤ

2
66235-26010

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

フロント

2
66235-25010

KDY230..(T3,T4)..15T..CBU;KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY230..(T2,TW2,TW4)..TB..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

リヤ

2
66236-25020

KDY230..(T3,T4)..15T..CBU;KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY230..(T2,TW2,TW4)..TB..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

フロント

2
66313 - SUPPORT, REAR FENDER
66235-26010

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

フロント

2
66235-25010

KDY230..(T3,T4)..15T..CBU;KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY230..(T2,TW2,TW4)..TB..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

リヤ

2
66236-25020

KDY230..(T3,T4)..15T..CBU;KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY230..(T2,TW2,TW4)..TB..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

フロント

2
66236-26020

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

リヤ

2
66321G - BUMPER, GATE RUBBER
66321-92805

KDY281..TB..125T;LY230,280..LPG..CBU;LY280..TB..ATM..DSL..CBU;KDY280..ATM..15T..WT..CBU;KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;LY280..(T3,TW4)..TB..MTM..CBU;RZY230,TRY230..T2..15T..ST..CBU;KDY23#,LY230..T2..ATM..15T..ST..CBU;KDY22#,LY220,RZY220,TRY220..T2..TB..WT;KDY23#,LY230..TB..MTM..(125T,12T)..CBU;KDY23#,LY230..(T3,TW2,TW4)..TB..ATM..CBU;KDY280,RZY230,TRY230..(T3,TW2,TW4)..TB..CBU;KDY27#,LY270,RZY231,281,TRY231,281..TB..CBU

2
66321-25020

KDY230..TS..CBU;KDY22#,231,27#,28#,LY220,230,270,280,TRY220,230..(T2,T3,TW2,TW3)..TS..CBU

リヤ

2
66321-25010

LY220,230,270,280,RZY220,230..(T2,T3,TW3)..TS..CBU

リヤ

2
66331-95010

KDY230..TS..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T2,T3,TW2,TW3)..TS..CBU

フロント

2
66321G - BUMPER, GATE RUBBER
66321-92805

KDY281..TB..125T;LY230,280..LPG..CBU;LY280..TB..ATM..DSL..CBU;KDY280..ATM..15T..WT..CBU;KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;LY280..(T3,TW4)..TB..MTM..CBU;RZY230,TRY230..T2..15T..ST..CBU;KDY23#,LY230..T2..ATM..15T..ST..CBU;KDY22#,LY220,RZY220,TRY220..T2..TB..WT;KDY23#,LY230..TB..MTM..(125T,12T)..CBU;KDY23#,LY230..(T3,TW2,TW4)..TB..ATM..CBU;KDY280,RZY230,TRY230..(T3,TW2,TW4)..TB..CBU;KDY27#,LY270,RZY231,281,TRY231,281..TB..CBU

2
66321-25020

KDY230..TS..CBU;KDY22#,231,27#,28#,LY220,230,270,280,TRY220,230..(T2,T3,TW2,TW3)..TS..CBU

リヤ

2
66321-25010

LY220,230,270,280,RZY220,230..(T2,T3,TW3)..TS..CBU

リヤ

2
66331-95010

KDY230..TS..CBU;KDY22#,231,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T2,T3,TW2,TW3)..TS..CBU

フロント

2
Common parts
90150-50006
90179-06156
90467-0510122
90467-06091
91511-J0820
91621-J0612
91635-60825
91651-40616

(0107-0308)RZY230..TW1..IV3 ; (0107-0308)LY220,230,270,280,RZY220..TW1 ; (0308-

Click highlighted areas on diagram

スチ-ルデッキ

diagram 65100 65150 65160 65170 65180 65180 65210 65230 65241 65311 65371 65371 66110D 66210A 66220A 66241B 66241C 66242A 66321E 9015050005 9017905004 9163140614 9163140614 9165140616 9165140616
Part # Description Qty Price
65100 - FLOOR ASSY, REAR BODY
65100-2E350

KDY28#,LY280..T3..TS..CBU

***

1
65100-2E590

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

***

1
65150 - SILL ASSY, CROSS, NO.1
65150-25410

KDY28#,LY280..T3..TS..CBU;KDY221,27#,LY270..T3..TS..MTM..CBU

1
65160 - SILL ASSY, CROSS, NO.2
65160-25320

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65160-25380

KDY28#,LY280..T3..TS..CBU;KDY221,27#,LY270..T3..TS..MTM..CBU

NO.1

1
65160-95A08

KDY28#,LY280..T3..TS..CBU

NO.2

1
65170 - SILL ASSY, CROSS, NO.2
65170-25240

KDY28#,LY280..T3..TS..CBU

1
65180-25230

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65180 - SILL ASSY, CROSS, NO.4
65180-25130

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65180-95A07

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

2
65180 - SILL ASSY, CROSS, NO.4
65180-25130

KDY23#,28#,LY230,280,RZY230,TRY230..T3..TB..CBU

1
65180-95A07

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

2
65230 - SILL ASSY, CROSS, NO.8
65230-95A03

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
65241 - SILL, REAR CROSS
65240-25060

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
66210A - FENDER ASSY, REAR NO.1 RH
66210-95A02

LY220,230,270,280,RZY220,230..(T3,TW3)..TS..CBU

1
66210-25020

KDY221,23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
66210-25050

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
66220A - FENDER ASSY, REAR NO.1 LH
66220-95A02

LY220,230,270,280,RZY220,230..(T3,TW3)..TS..CBU

1
66220-25050

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW3)..TS..CBU

1
66220-25020

KDY221,23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
66241B - BAFFLE, RUBBER
76625-37010

LY220,230,270,280,RZY220,230..(T3,TW1,TW3)..TS..CBU

2
66241-25040

KDY23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
76625-25030

LY220,230,270,280,RZY220,230..(T3,TW1,TW3)..TS..CBU

1
66241C - BUFFLE, RUBBER
66241-25040

KDY23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
76625-25030

LY220,230,270,280,RZY220,230..(T3,TW1,TW3)..TS..CBU

1
66242A - PLATE, BAFFLE RUBBER
66242-37070

KDY221,23#,27#,28#,LY230,270,280,RZY230,TRY230..T3..TB..CBU

1
66242-95012

KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,230,TRY220,230..(T3,TW1,TW3)..TS..CBU

2
66321E - BUMPER, GATE RUBBER
66321-92805

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

サイド

2
66321-92803

KDY22#,LY220..T2..ATM..IV3;RZY220,TRY220..T2..ST..IV3;KDY22#,23#,27#,28#,LY220,230,270,280,RZY220,23#,281,TRY220,23#,281..TB..CBU

リヤ

2
Common parts
90150-50005
90179-05004
91631-40614
91651-40616
